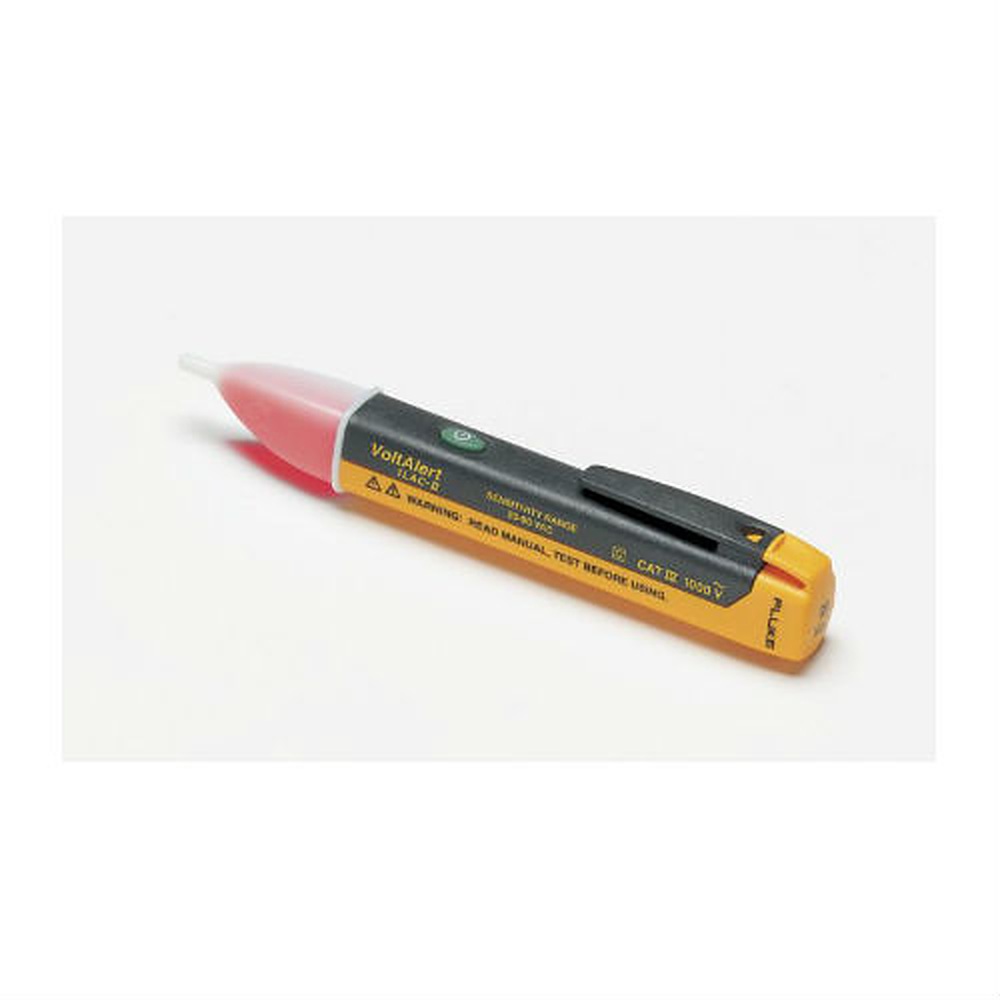

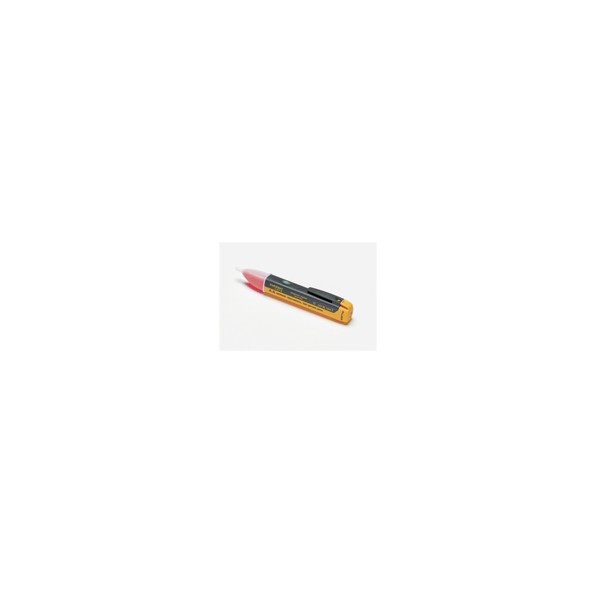

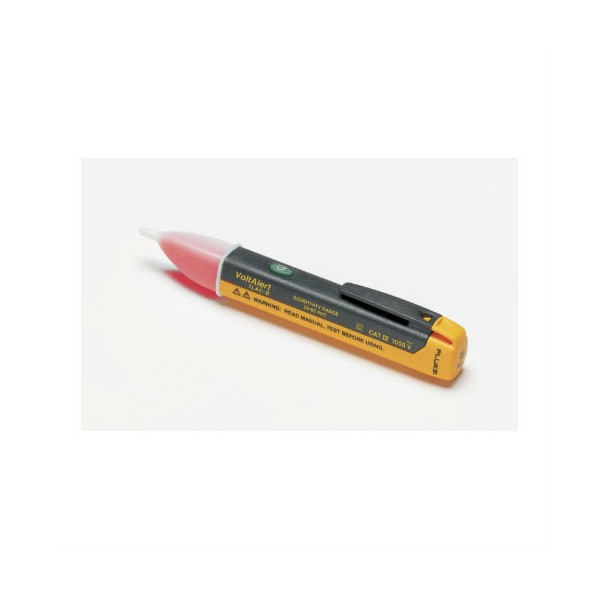

1LAC 검전기(AC20~90V)

MODEL: 1LAC-AII
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

20 V 제어 배선까지
피복 위에서 확인하는 검전기

Fluke 1LAC II A 저전압 비접촉 검전기

견적 받기

Fluke 국내 공식 대리점

Fluke 1LAC II A는 절연 피복 위에서 AC 20–90 V를 감지하는 포켓형 저전압 비접촉 검전기(VoltAlert NCV Tester)로, 제어반과 제어 배선의 충전 여부를 팁 불빛과 경보음으로 알립니다.

45–405 Hz 교류 전계를 감지하고 CAT IV 1000 V 안전 등급을 갖춰 설비 전원 계통 가까이에서도 사용할 수 있습니다. AAA 알카라인 배터리 2개로 1년 이상 동작하므로 순찰용 공구함에 넣어 두기에도 부담이 없습니다. 90 V 이상용 검전기가 반응하지 않는 낮은 전압 구간을 맡는 이 장비는 (주)테솔이 국내에 공식 공급합니다.

AC 20–90 V

제어 회로 감지 범위

45–405 Hz

교류 감지 주파수 대역

CAT IV 1000 V

전기 안전 등급

IP40

방진 보호 등급

특징

20 V 제어 전압까지
피복 위에서 확인

핵심 특징	현장에서 달라지는 점
20 V부터 시작하는 감지 하한	90 V 이상용 검전기가 반응하지 않는 제어 전원 배선도 피복 위에서 확인할 수 있어, 단자를 건드리지 않고 통전 후보를 먼저 좁힙니다.
비접촉 교류 전계 감지	절연 피복을 벗기지 않고 팁만 가까이 대므로 충전부 노출 없이 어느 선에 전압이 걸려 있는지 구분합니다.
빨간 팁 불빛과 경보음	불빛과 소리가 함께 나와 어두운 제어반 안에서도 반응을 놓치지 않습니다. 조용한 현장에서는 경보음을 끄고 불빛만으로 판단할 수 있습니다.
둥근 팁	단자 주변이나 전선 다발 사이의 좁은 틈에도 팁을 밀어 넣어 선을 하나씩 구분할 수 있습니다.
On/Off 버튼과 연속 자가 점검	필요할 때만 전원을 켜 배터리 수명이 늘어나고, 켜 둔 동안에는 연속 자가 점검이 동작 상태를 감시합니다.
정전기 방전 무반응	임의 정전기 방전에는 반응하지 않아 오경보로 점검이 끊기는 일을 줄입니다.

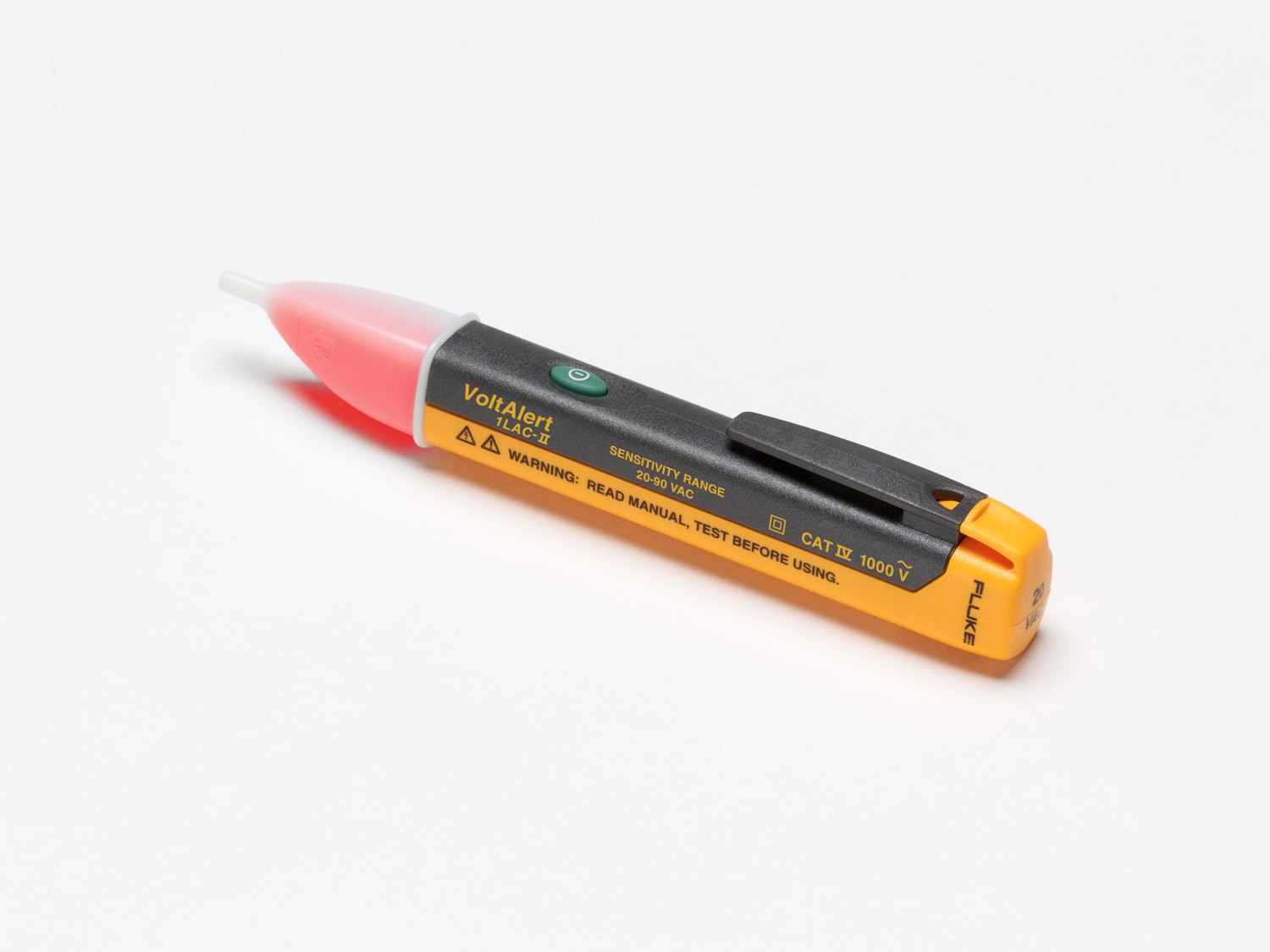

끝이 붉게 표시되는 펜형 검전기 외형

감지 범위

90 V 아래 제어 회로를
가리는 감지 하한

1LAC II A의 감지 범위는 AC 20–90 V이고, 같은 계열의 1AC II는 90–1000 V를 맡습니다. 두 구간이 90 V에서 맞닿으므로 제어 전원이 낮은 설비는 1LAC II A로, 배전반 단자나 전원 코드는 1AC II로 나눠 휴대하면 감지 공백이 생기지 않습니다.

둥근 팁이 닿는 위치

절연 피복에 팁 끝을 가까이 대면 도체 주위의 교류 전계가 감지되어 팁이 빨갛게 켜지고 경보음이 울립니다. 경보음을 끈 상태에서도 팁 불빛은 그대로 동작하므로, 소음이 큰 설비실에서는 불빛만 보고 판단하면 됩니다.

사용 한계

전압 부재 확인에
필요한 2극 테스터

비접촉 검전기가 반응하지 않았다고 해서 회로에 전압이 없다고 단정할 수는 없습니다. 작업 전 전압 부재 확인은 두 프로브를 단자에 직접 대는 2극 전압 테스터나 멀티미터로 하세요. 1LAC II A는 그 앞 단계에서 통전 후보 배선을 빠르게 걸러내는 데 사용합니다.

교류 전압 전용입니다. DC 회로는 감지하지 않으므로 2극 테스터 T150이나 멀티미터로 측정하세요.
작업을 시작하기 전에 전압이 확실히 있는 회로에서 팁이 반응하는지 먼저 시험해, 검전기가 정상인지 확인하세요.
조용한 장소에서는 경보음을 켜 두고, 소음이 큰 장소에서는 불빛 표시를 보되 팁을 배선 쪽으로 향하게 하세요.

사양

20–90 V 감지,
CAT IV 사양

항목	사양
모델명 / 부품 번호	Fluke-1LAC-A-II / 2433021
작동 방식	비접촉, 절연 피복 너머 교류 전계(정상 상태 정전기장) 감지
전압 감지 범위	AC 20–90 V (제어 회로용)
주파수	45–405 Hz
감지 팁	둥근 팁
표시	고휘도 빨간 LED 1개(팁 점등) + 경보음, 경보음 끄기 가능
버튼 / 자가 점검	On/Off 버튼, 연속 자가 점검(배터리 수명 연장)
정전기 방전	임의 정전기 방전에 반응하지 않음
안전 등급	CAT IV 1000 V
안전 규격	IEC 61010-1:2001, UL 61010-1(2판), ISA-82.02.01, 오염도 2
EMC 규격	IEC 61326-1:2006
인증	CE, C-Tick
보호 등급	IP40
동작 온도	-10 ~ 50 °C
동작 습도	0 ~ 95 % (30 °C 이하) / 0 ~ 75 % (30 ~ 40 °C) / 0 ~ 45 % (40 ~ 55 °C)
동작 고도	3000 m
배터리	AAA 알카라인 2개 포함, 전형 수명 1년 이상
청소	젖은 천으로 닦음
보증	2년

활용 분야

1LAC II A로 점검하는
저전압 제어 배선

제어반 점검 — 제어 회로 단자와 배선 피복에 팁을 대어 통전 여부를 1차로 확인합니다.
배선 추적 — 다발로 묶인 제어 배선에서 전압이 걸린 선을 피복 위에서 찾습니다.
설비 순찰 — 포켓형 본체를 정기 점검 순찰에 휴대해 통전 상태를 빠르게 확인합니다.
작업 전 사전 점검 — 정비 대상 제어 배선에 전압이 남아 있는지 2극 테스터 측정에 앞서 살핍니다.

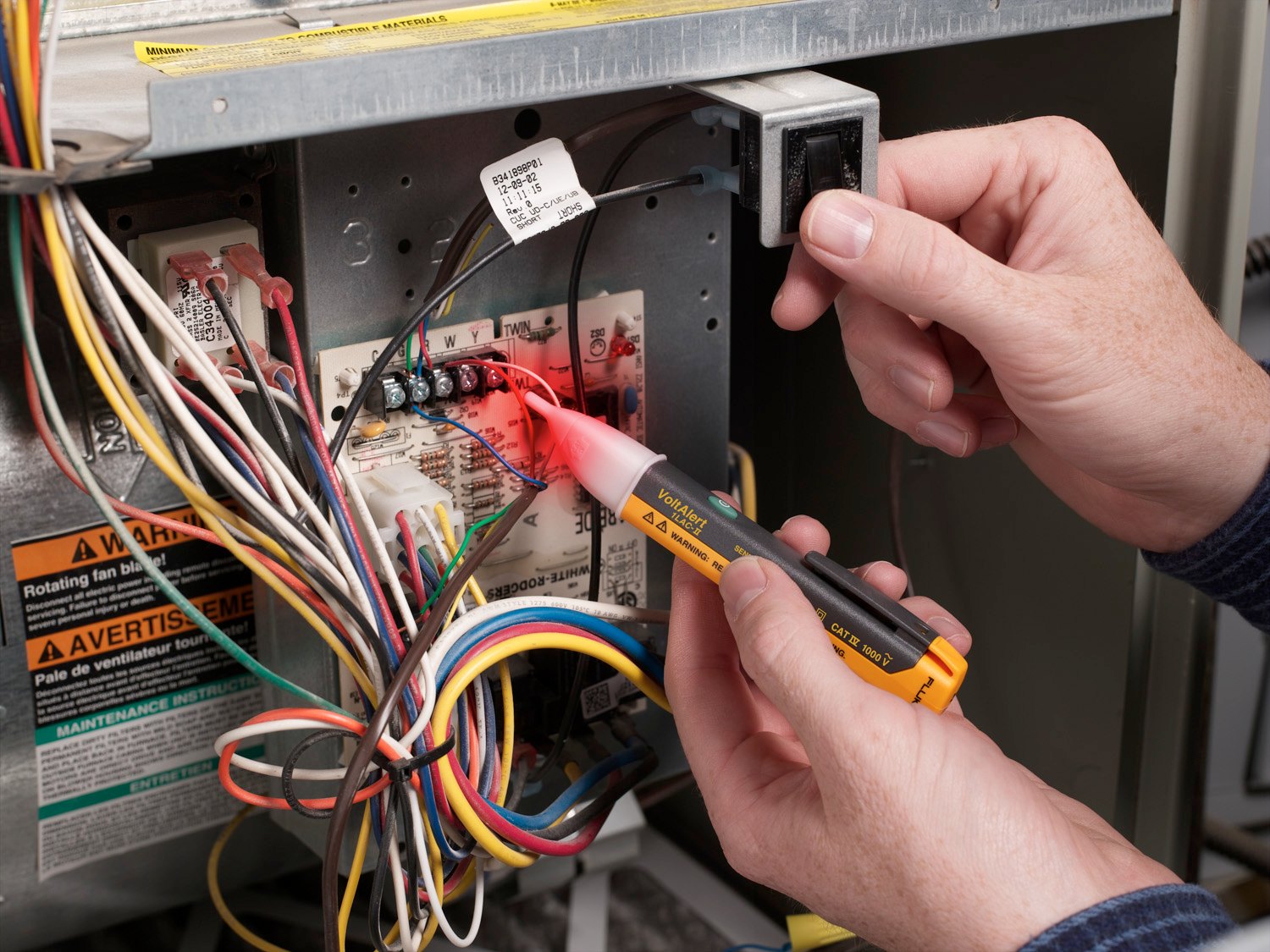

제어반 배선 부근에서 검전기로 전압을 확인하는 모습

선택 가이드

전압 구간에 맞는
Fluke 검전기와 테스터

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
AC 20–90 V 제어 회로를 점검할 때	Fluke 1LAC II A	감지 하한이 20 V인 저전압 전용 모델이라 제어 회로 점검에 맞습니다.
배전반 단자와 전원 코드를 점검할 때	Fluke 1AC II	AC 90–1000 V를 감지하고 연속 자가 점검 기능을 갖춰 배전 전압 점검에 알맞습니다.
어두운 분전반 안에서 조명이 필요할 때	Fluke LVD2	흰색 LED 손전등과 파랑·빨강 2단 감도를 함께 갖춰 어두운 분전반에서도 충전부 위치를 좁힐 수 있습니다.
전압 부재를 직접 확인할 때	Fluke T150	두 프로브를 단자에 직접 대는 2극 방식이라 무전압 확인에 사용합니다.

구성·옵션

1LAC II A 본체 구성과
별도 준비 장비

구분	내용
본체	1LAC II A(Fluke-1LAC-A-II), 둥근 팁 저전압 검출기 1개
배터리	AAA 알카라인 2개 포함
별도 준비	전압 부재 확인용 2극 전압 테스터 또는 멀티미터

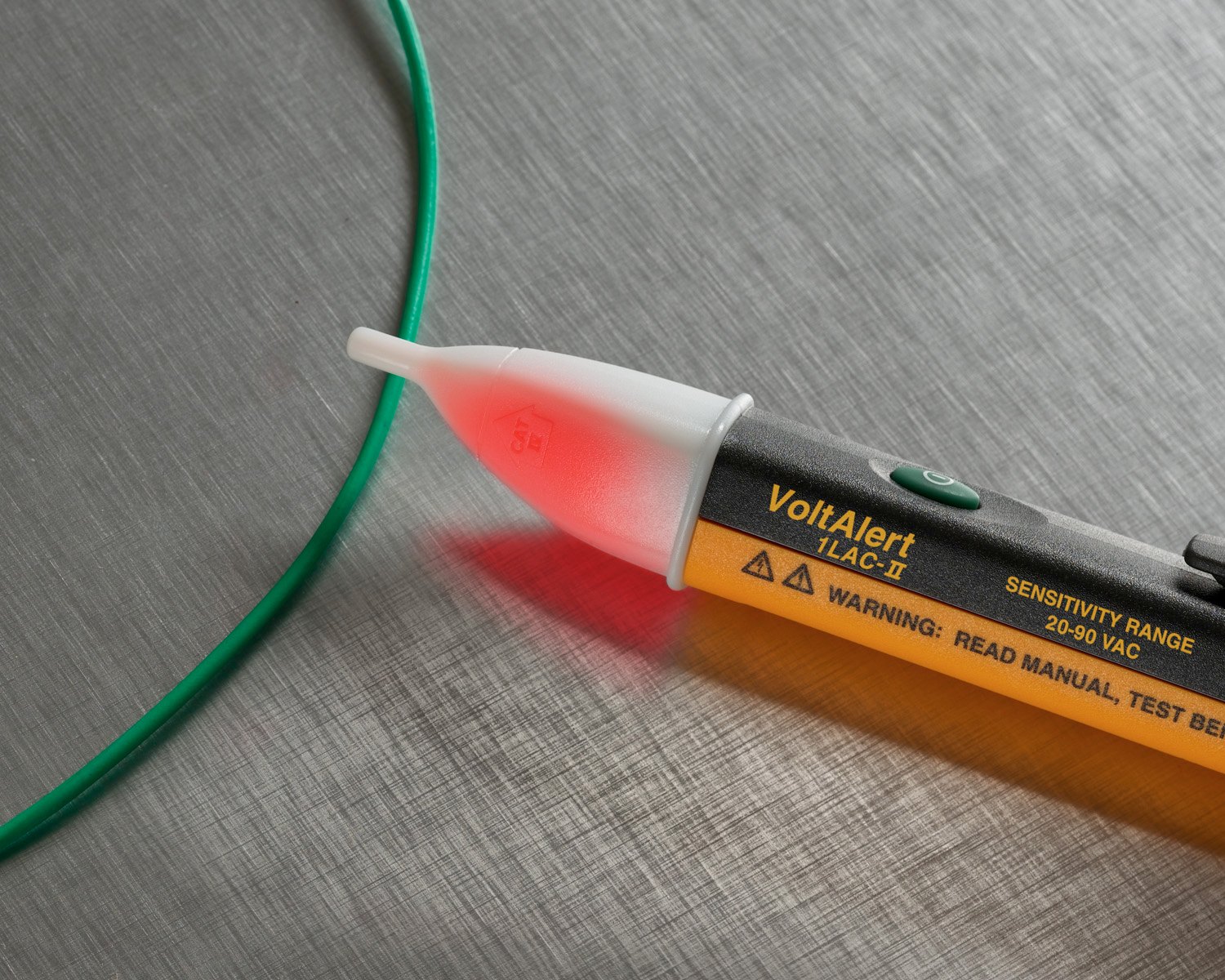

전선에 가까이 대면 끝이 붉게 켜지는 검전기 끝부분

1LAC II A와 함께 보는
전압 확인 장비

1LAC II A는 1AC II와 감지 범위가 어떻게 다릅니까?
1LAC II A는 AC 20–90 V, 1AC II(1AC-A1-II)는 AC 90–1000 V를 감지합니다. 팁 형태도 둥근 팁과 납작 팁으로 갈립니다.
1LAC II A로 DC 회로의 전압까지 감지할 수 있습니까?
아닙니다. 교류 전계를 감지하는 방식이라 DC 회로는 대상이 아닙니다. DC 전압은 2극 테스터 T150이나 멀티미터로 측정하세요.
검전기가 반응하지 않으면 정전으로 판단해도 됩니까?
아닙니다. 반응이 없다는 사실만으로 무전압이 보증되지는 않습니다. 작업 전에는 2극 전압 테스터나 멀티미터로 전압 부재를 따로 확인하세요.
배터리 종류와 교체 시점은 어떻게 됩니까?
AAA 알카라인 배터리 2개가 포함되며 일반적인 사용 조건에서 1년 이상 사용할 수 있습니다. 불빛이나 경보음이 약해지면 2개를 함께 교체하세요.
