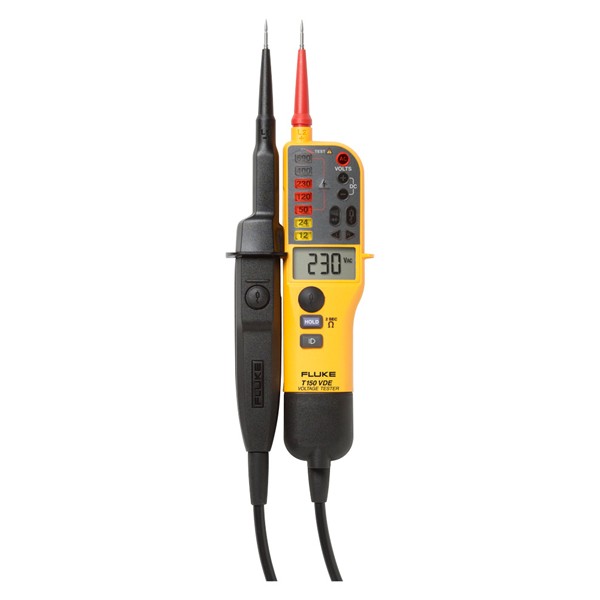

FLUKE T150 2극 전압 및 연속성 전기 테스터

FLUKE T150 2극 전압 및 연속성 전기 테스터

MODEL
FLUKE-T150
브랜드
FLUKE

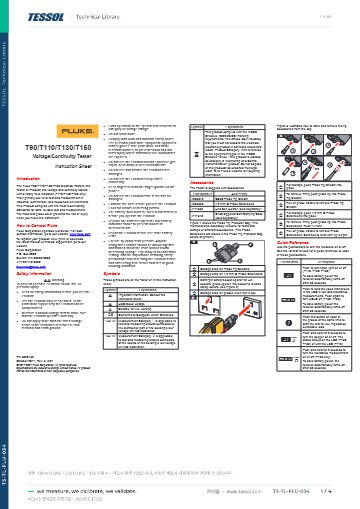

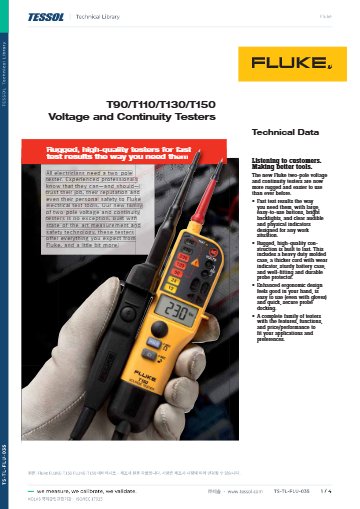

제품 자료
제품문의 구매하기

작업 전 전압이 없는지
두 프로브로 확인하는 2극 테스터

Fluke T150 2극 전압 · 통전 테스터

견적 받기

Fluke 국내 공식 대리점

Fluke T150은 두 프로브를 단자에 직접 대어 AC/DC 6–690 V를 LED·백라이트 LCD·소리·진동으로 표시하는 2극 전압·통전 테스터(Two-pole Voltage Tester)입니다. IEC EN 61243-3:2014 기준에 맞춰 설계되었으며, 배터리가 방전된 상태에서도 전압 유무를 알립니다.

저항은 최대 1999 Ω까지 측정하고 상회전은 100–690 V에서 표시합니다. 전기 안전 등급은 CAT IV 600 V와 CAT III 690 V입니다. 작업 전 전압 부재를 확인하는 전기 기사에게 적합한 이 테스터는 (주)테솔이 국내에 공식 공급합니다.

6–690 V

AC/DC 전압 측정 범위

1999 Ω

저항 측정 상한

IP64

방진·방수 보호 등급

CAT IV 600 V

CAT III 690 V 병기

특징

T150 2극 테스터의
무전압 확인 표시

핵심 특징현장에서 달라지는 점
2극 직접 접촉 방식두 프로브를 단자에 직접 대고 전압을 확인하므로, 비접촉 검전기로는 판단할 수 없는 전압 부재를 확인하는 근거가 됩니다.

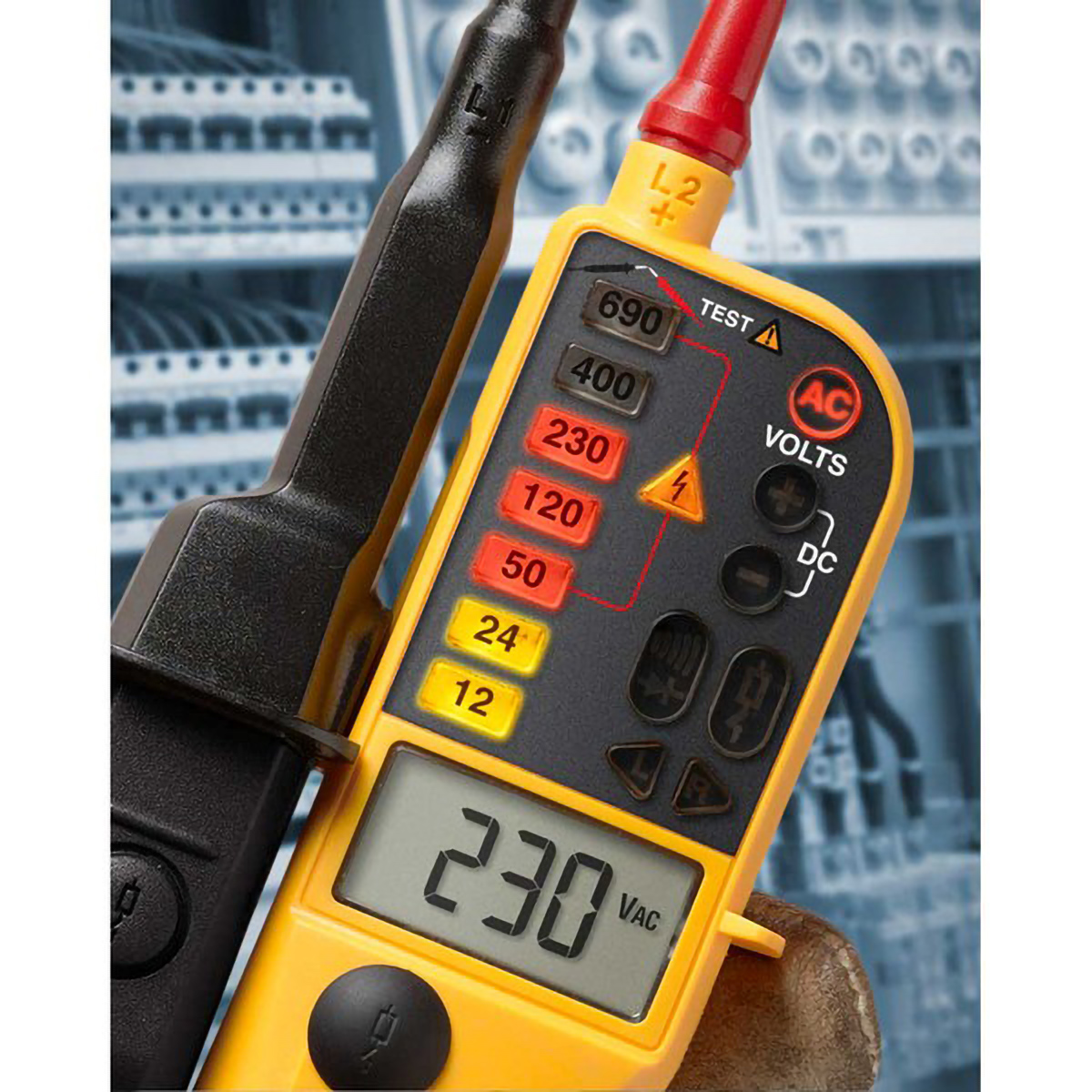

LED·LCD·소리·진동 4중 표시시끄럽거나 어두운 현장에서도 네 가지 중 하나로 결과를 알아차릴 수 있어, 표시를 놓쳐 다시 측정하는 일이 줄어듭니다.
전환형 부하 버튼입력 임피던스를 낮춰 긴 배선에 남는 유도(고스트) 전압을 가려낼 수 있고, 누전 차단기를 동작시키는 시험에도 활용할 수 있습니다.
저항 측정과 통전 시험전원을 차단한 뒤에도 테스터를 바꾸지 않고 퓨즈와 배선의 도통을 점검합니다.
상회전 표시3상 모터를 결선하기 전에 상 순서를 확인해 역회전 사고를 예방합니다.
단극 위상 테스트와 손전등어두운 패널에서 손전등을 켜고 프로브 하나로 활선 도체를 먼저 찾은 뒤 2극 확인으로 넘어갈 수 있습니다.

유도 전압

유도 전압을 구분하는
부하 전환 기능

길게 깔린 배선에는 실제 전원이 연결되지 않아도 인접 활선의 영향으로 유도 전압(고스트 전압)이 나타납니다. T150의 두 부하 버튼을 누르면 입력 임피던스가 200 kΩ에서 7 kΩ으로 내려가 230 V 기준 30 mA의 전류가 흐릅니다. 이때 유도 전압은 사라지고 실제 전원만 남으므로 둘을 구분할 수 있습니다.

부하 버튼을 누르기 전과 후

200 kΩ 입력 상태에서 흐르는 전류는 690 V에서 3.5 mA, 230 V에서 1.15 mA에 그치지만, 부하 버튼을 누르면 230 V에서 30 mA가 흐릅니다. 이 전류 차이로 유도 전압 표시가 사라지며, 같은 원리를 누전 차단기 동작 시험에도 활용합니다.

측정 기능

T150의 저항·통전과
상회전 측정 기능

통전은 0–400 kΩ 범위에서 소리와 표시로 알리고, 저항은 T150에서만 최대 1999 Ω까지 수치로 측정합니다. 상회전은 100–690 V에서 표시되므로 모터 결선 전에 전원 쪽 상 순서를 확인할 수 있습니다. 주파수는 직류와 40–400 Hz 교류를 모두 측정 대상으로 합니다.

  • 배터리 방전 시 — AC 50 V 또는 DC 120 V 이상이면 전압 유무를 표시하지만, LCD·저항·통전에는 배터리가 필요합니다.
  • 케이블 — 이중 절연 구조로 요구 구부림 시험의 3배를 통과했고, 리드 마모 표시로 교체 시점을 알립니다.
  • 교정 — 정기 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사양

T150 6–690 V 측정과
CAT IV 안전 사양

항목사양
전압 AC/DC6 ~ 690 V
주파수0 / 40 ~ 400 Hz
LED 응답 시간0.5 s 미만
통전0 ~ 400 kΩ
저항 측정최대 1999 Ω (T150 전용)
상회전100 ~ 690 V
200 kΩ 입력 임피던스 전류3.5 mA @ 690 V / 1.15 mA @ 230 V
7 kΩ 입력 임피던스(부하 버튼) 전류30 mA @ 230 V
표시LED, 백라이트 LCD, 소리, 진동(부하 상태), 표시 유지
부가 기능극성 표시, 전환형 부하, 상회전 표시, 단극 위상 테스트, 전기 손전등, 통전음 켜기·끄기
배터리 방전 시전압 검출 표시(AC 50 V / DC 120 V 이상), 배터리 부족 표시
프로브푸시온 프로브 팁, 팁 보호캡, 이중 절연 케이블, 리드 마모 표시
안전 등급CAT IV 600 V / CAT III 690 V
설계 규격IEC EN 61243-3:2014
보호 등급IP64
전원AAA 2개
크기 (L × W × H)23 × 6.5 × 3.8 cm
무게180 g
보증2년
제조국영국

활용 분야

작업 전 무전압 확인이
필요한 전기 현장

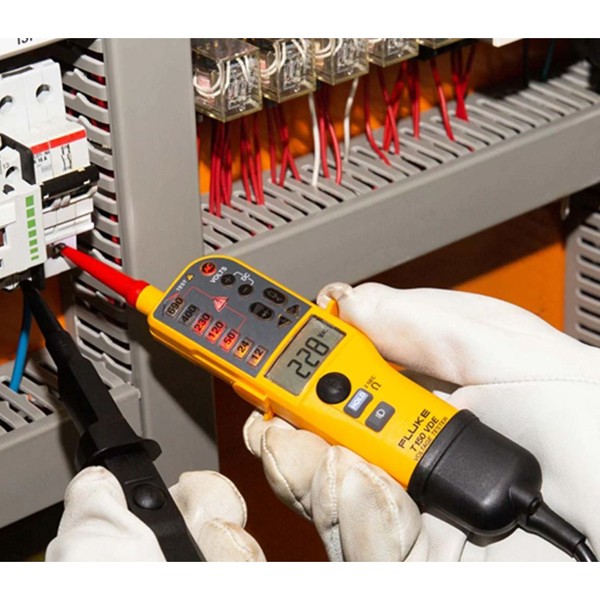

  • 배전반·분전반 — 차단기 2차 단자에서 전압 부재를 직접 확인한 뒤 작업에 들어갑니다.
  • 모터 결선 — 상회전을 확인하고 단자 전압을 측정해 역회전 결선을 예방합니다.
  • 설비 유지보수 — 단자대와 제어 회로의 전압, 통전, 저항을 한 대로 점검합니다.
  • 배선 추적 — 단극 위상 테스트로 활선 도체를 찾고 부하 버튼으로 유도 전압을 구분합니다.

선택 가이드

작업 전 확인 방식별
T150 · 검전기 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
220 V·380 V 현장에서 전압 부재를 확인할 때Fluke T150IEC EN 61243-3 기준으로 설계되었고 6–690 V 범위와 IP64를 갖춰 국내 배전 전압의 무전압 확인에 맞습니다.
50 V 미만 저전압을 0.1 V 단위로 읽을 때Fluke T+PROLCD 분해능이 0.1 V이고 저항을 9.99 kΩ까지 측정해 저전압 수치 판독에 유리합니다.
전압이 있는지만 피복 위에서 먼저 볼 때Fluke 1AC II비접촉으로 AC 90–1000 V를 감지해 통전 후보를 빠르게 좁힙니다.
테스터가 정상인지 작업 전후에 확인할 때Fluke PRV240240 V AC/DC 기준 전압을 출력해 테스터 동작을 검증합니다.

구성·옵션

T150 기본 구성과
선택 사양

구분내용
본체T150 2극 전압·통전 테스터
프로브푸시온 프로브 팁, 팁 보호캡
전원AAA 2개
선택 사양4 mm 나사식 프로브 팁
보증2년
