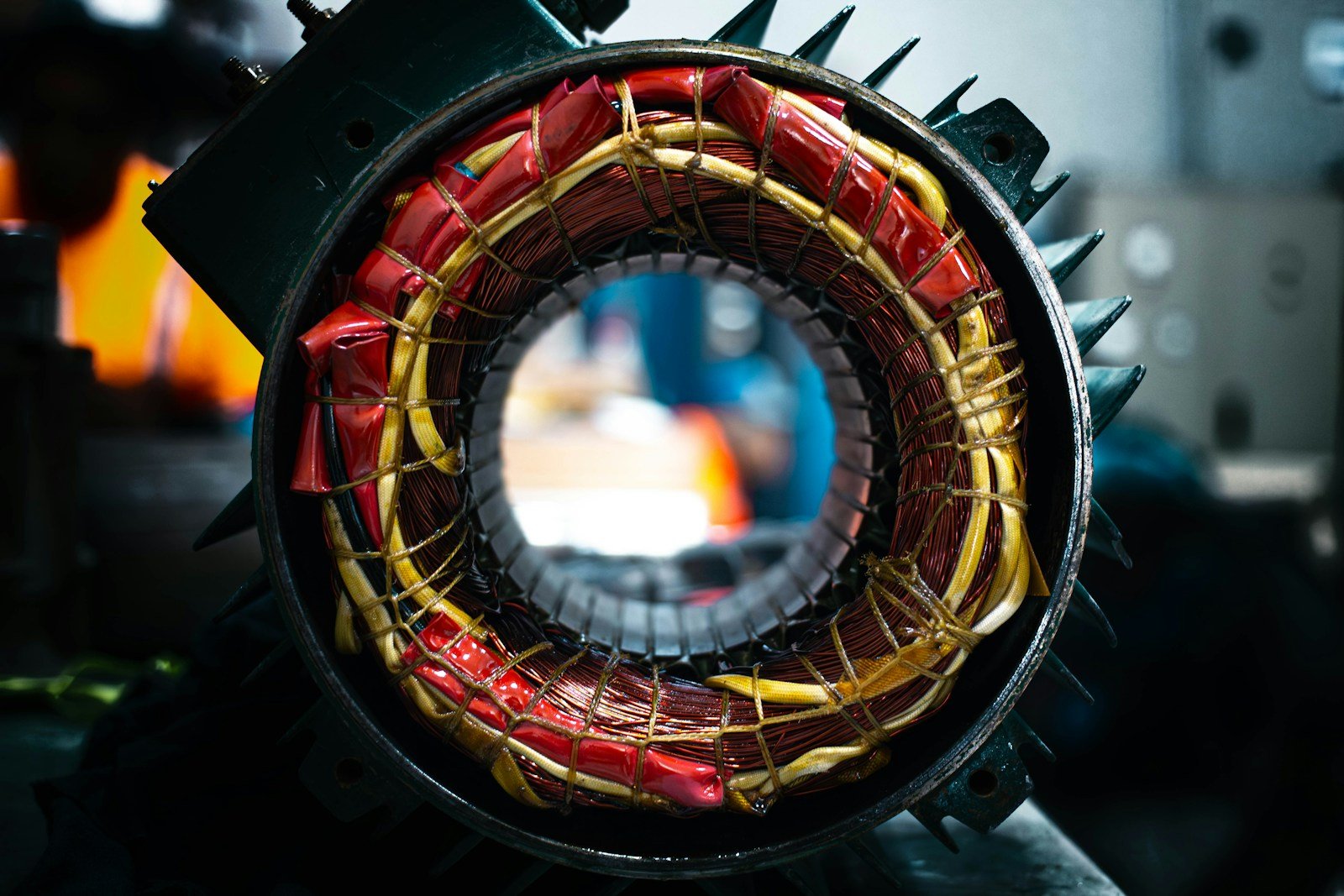

Fluke 절연저항계로 모터 권선 점검하는 순서
전동기 절연저항 점검은 권선과 외함(접지) 사이에 직류 시험 전압을 걸어 절연 상태를 확인하는 일입니다. 다만 측정보다 먼저 챙길 것은 전원 차단과 방전입니다. Fluke 1500 시리즈 절연저항계는 시험 전압을 고를 수 있고 1분 값과 PI·DAR을 자동으로 계산해 주므로, 같은 조건으로 결과를 쌓아 가면 권선이 열화되는 흐름을 미리 읽을 수 있습니다.
장비
어떤 Fluke 절연저항계를 고를까요?
저압 전동기라면 시험 전압 250~2500 V인 1535나 1537로 충분합니다. 고압 전동기와 발전기, 케이블까지 본다면 최대 10 kV인 1555 FC가 맞습니다. 측정값을 저장해 추세를 비교할 생각이면 저장 기능이 있는 1537 이상을 고르세요.
| 항목 | Fluke 1535 | Fluke 1537 | Fluke 1555 FC |
|---|---|---|---|
| 시험 전압 | 250~2500 V | 250~2500 V(100 V 단위 설정) | 250 V~10 kV |
| 최대 측정 | 500 GΩ | 500 GΩ | 2 TΩ |
| PI·DAR | 자동 | 자동, DD 추가 | 자동 |
| 타이머 | — | 0~99분 | 최대 99분 |
| 램프 시험 | — | 100 V/s | 있음 |
| 저장 | — | 있음 | 99개, Fluke Connect |
| 안전 등급 | CAT IV 600 V | CAT IV 600 V | CAT III 1000 V, CAT IV 600 V |
1537은 1535와 같은 2500 V급이지만 100 V 단위로 전압을 설정할 수 있고 DD 측정과 저장 기능이 더해집니다. 1555 FC에는 램프 시험, 최대 99분 타이머, 99개 메모리가 있습니다. 안전 등급은 1535·1537이 CAT IV 600 V, 1555 FC가 CAT III 1000 V와 CAT IV 600 V이니 점검할 곳의 설비 등급을 먼저 확인하세요.
준비
측정 전: 차단, 검전, 단자 분리

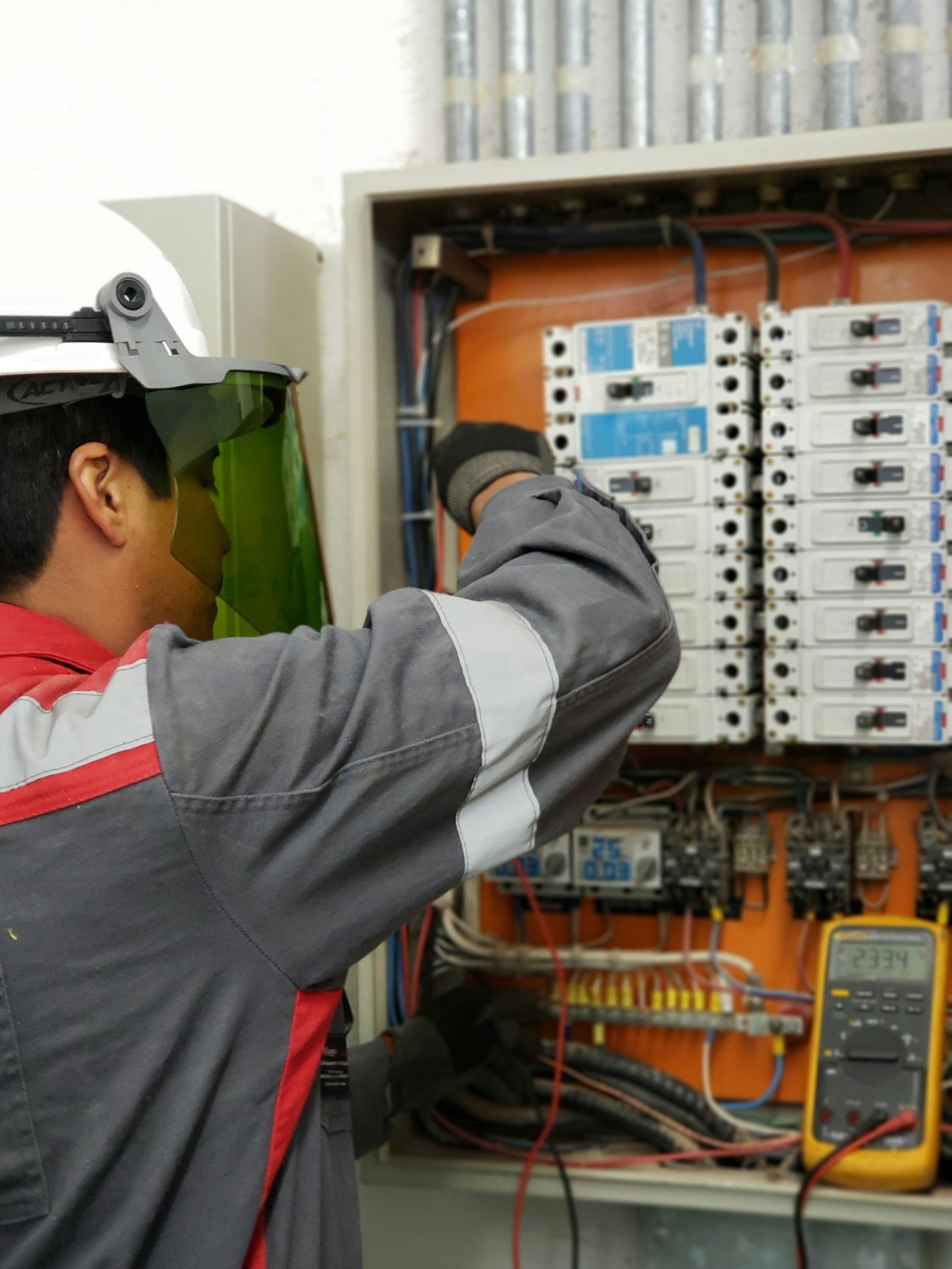

측정 전에는 작업 허가부터 전원 차단·잠금·표지, 검전까지 순서대로 확인하고, 인버터가 물린 케이블은 전동기 단자에서 떼어 둡니다. 준비할 것을 정리하면 아래와 같습니다.
- 작업 허가와 전원 차단·잠금·표지 절차를 확인합니다.
- 검전으로 무전압을 확인합니다. 시험기의 활선 경고(30 V 초과)도 함께 봅니다.
- 인버터(VFD)나 기동반과 연결된 케이블을 전동기 단자에서 분리합니다.
- 단자대와 권선 주변에 먼지·습기가 있는지 보고 기록합니다.
- 권선 온도나 주변 온도를 잴 온도계를 챙깁니다.
- 지난 측정 기록을 미리 출력하거나 불러 둡니다.
측정
측정은 아홉 단계로
순서는 리드 점검에서 시작해 1분 값과 PI를 얻고, 방전과 상간 시험을 거쳐 복구로 끝납니다.
| 단계 | 내용 |
|---|---|
| 01 리드 점검 | 시험 리드의 피복과 클립 상태를 확인합니다. |
| 02 접지 연결 | 검은 리드(−)를 전동기 외함의 깨끗한 금속면이나 접지 단자에 물립니다. |
| 03 권선 연결 | 빨간 리드(+)를 권선 단자에 연결합니다. 3상은 묶어서 한 번에 측정하거나 상별로 따로 측정할 수 있습니다. |
| 04 전압 선택 | 정격에 맞춰 시험 전압을 고릅니다. 400 V급 전동기에는 500 V나 1000 V를 흔히 선택합니다. |
| 05 1분 측정 | 시험을 시작하고 1분 값을 기록합니다. |
| 06 PI 측정 | 판정이 필요한 설비는 10분까지 이어서 PI를 확인합니다. |
| 07 방전 | 시험기가 남은 전하를 방전하므로, 시험이 끝나면 리드를 떼기 전에 방전이 끝날 때까지 기다립니다. |
| 08 상간 시험 | 상별로 분리할 수 있는 전동기는 상과 상 사이도 측정합니다. |
| 09 복구 | 케이블을 다시 연결하고 단자 조임 상태를 확인합니다. |
케이블을 단 채로 잰 값이 낮게 나오면 케이블을 떼고 다시 재 보세요. 그래야 문제가 권선에 있는지 케이블에 있는지 가를 수 있습니다.
시험이 끝난 뒤에도 서두르지 마세요. 권선은 정전용량이 커서 전하가 남아 있을 수 있으니, 방전이 끝난 것을 확인하기 전에는 리드를 떼거나 단자를 만지지 않습니다.
결과
값이 낮게 나왔다면
1분 값이 크게 떨어졌거나 PI가 1에 가까우면 습기와 오염부터 의심하세요. 판단은 숫자 하나로 내리지 말고, 같은 전동기의 지난 측정값과 견주어 봅니다.
| 상황 | 생각할 원인 | 다음 조치 |
|---|---|---|
| 1분 값이 이전보다 크게 낮음 | 흡습, 오염, 온도 차이 | 온도 확인 후 건조·청소, 재측정 |
| PI가 1에 가까움 | 누설 전류 우세(습기·오염) | 원인 제거 후 PI 재측정 |
| 한 상만 낮음 | 해당 상 권선·단자 손상 | 상별 점검, 정비 부서 의뢰 |
| 케이블 포함 시만 낮음 | 케이블 절연 열화 | 케이블 단독 시험 |
판정 기준값은 사업장 정비 기준과 IEEE 43 같은 표준을 함께 따릅니다. 절연저항은 온도에 따라 달라지므로, 측정할 때 권선 온도나 주변 온도를 같이 적어 두어야 지난 값과 같은 조건에서 비교할 수 있습니다.
기록
추세 비교용 절연 측정 기록
기록에는 설비 번호, 측정 일시, 시험 전압과 시간, 온도, 1분 값, PI·DAR, 연결 방식을 남깁니다. 1537은 측정값을 저장해 PC로 옮길 수 있고, 1555 FC는 Fluke Connect로 결과를 공유할 수 있습니다.
측정 주기는 설비 중요도와 운전 환경을 보고 정합니다. 습한 곳에 오래 세워 둔 전동기는 재가동 전에 한 번 더 재 보세요. 비 온 다음 날처럼 습도가 높아 값이 낮게 나왔다면 온도와 습도를 함께 적어 두고, 건조한 날 다시 재서 비교하면 됩니다.
장비 관리
시험기 자체도 점검하세요
시험기의 배터리나 리드, 교정 상태가 나쁘면 측정값을 믿을 수 없습니다. 사용 전 점검 항목에 시험기도 넣어 두세요.
- 배터리가 약하면 시험 전압이 유지되지 않을 수 있으니 미리 갈아 둡니다(1535/1537은 AA 8개).
- 시험 리드는 피복 손상이 보이면 바로 바꿉니다.
- 시험기를 정기적으로 교정해 측정값의 근거를 남깁니다.
관련 제품
자주 묻는 질문
인버터 구동 전동기의 절연저항을 인버터 출력 단자에서 바로 재도 되나요?
안 됩니다. 시험 전압이 인버터 소자를 손상시킬 수 있으니 전동기 쪽에서 케이블을 분리한 뒤 측정하세요.
3상을 묶어서 절연저항을 재면 어느 상이 나쁜지 알 수 있나요?
알 수 없습니다. 묶어서 재면 전체 값만 나옵니다. 값이 낮으면 상별로 다시 재서 원인이 된 상을 찾으세요.
절연저항 측정 직후 단자를 손으로 만져도 되나요?
방전이 끝나기 전에는 만지지 마세요. 권선은 정전용량이 커서 측정 뒤에도 전하가 남을 수 있습니다.
1587 FC로도 전동기 절연 점검을 할 수 있나요?
저압 전동기의 간이 점검은 할 수 있습니다. 고압 권선이나 긴 PI 시험에는 전용 절연저항계를 쓰세요.
비 온 다음 날 절연저항 값이 낮게 나오면 이상인가요?
바로 이상으로 보지는 않습니다. 습도 영향일 수 있으니 온도와 습도를 함께 기록하고, 건조한 날 다시 재서 비교하세요.
전동기 절연 점검과 시험기 선택, (주)테솔 엔지니어에게 물어보세요
전동기 전압 등급에 맞는 모델 선택부터 시험기 교정까지 현장 조건에 맞춰 안내해 드립니다. 대표번호 031-713-5988
