Fluke 1587FC 절연저항 멀티미터 (Fluke 커넥트 지원)

MODEL: Fluke 1587FC
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

모터·케이블 절연 이력을
앱에 남기는 절연 멀티미터

Fluke 1587 FC 절연저항계 겸 디지털 멀티미터

견적 받기

Fluke 국내 공식 대리점

Fluke 1587 FC는 50 V부터 1000 V까지 5단계 시험 전압으로 0.01 MΩ~2 GΩ을 측정하는 절연저항계 겸 디지털 멀티미터(Insulation Multimeter)입니다. PI/DAR 추이와 Fluke Connect 앱 기록을 갖춰 모터와 케이블의 절연 열화를 정기 점검 이력으로 관리합니다.

단자 전압이 30 V를 넘으면 시험을 차단하는 활선 검출과, 1 µF 이하 부하를 0.5초 안에 방전하는 자동 방전이 점검자의 감전 위험을 낮춥니다. 인버터 출력 전압은 저역통과 필터로 측정할 수 있으며, 이 장비는 (주)테솔이 국내에 공식 공급합니다.

1 mA

공칭 단락 시험 전류

30 V

활선 검출로 시험을 막는 단자 전압

550 g

배터리 포함 본체 무게

3년

표준 보증 기간

특징

1587 FC 절연 시험과
앱 이력 관리

핵심 특징	현장에서 달라지는 점
PI/DAR 추이 그래프	TrendIt 그래프가 시간에 따른 절연 저항 변화를 보여 주므로, 순간값 한 번으로는 놓치기 쉬운 흡습과 열화 경향을 구분할 수 있습니다.
Fluke Connect 앱 기록	측정값을 앱에 저장하므로 시험 결과를 손으로 옮겨 적는 일이 줄고, 같은 설비의 과거 값과 바로 비교할 수 있습니다.
온도 보정	앱에서 온도를 보정하면 계절과 설비 온도가 달라도 같은 기준으로 비교할 수 있습니다.
활선 검출	단자 전압이 30 V를 넘으면 시험이 시작되지 않아 통전 중인 회로에 고전압이 걸리는 사고를 막습니다.
자동 방전	시험 직후 케이블과 권선에 남은 전하를 자동으로 방전해 다음 작업자의 감전 위험을 낮춥니다.
저역통과 필터 전압 측정	인버터 출력의 고주파 성분을 걸러 모터 구동 전압을 안정된 값으로 읽습니다.

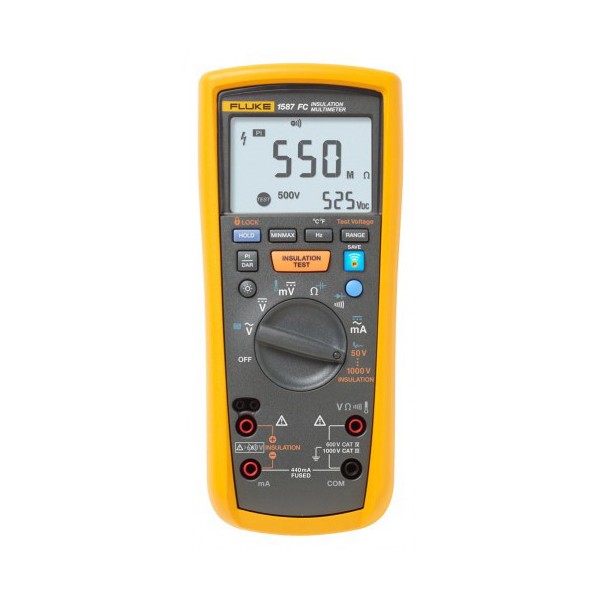

표시창과 로터리 다이얼이 있는 멀티미터 전면

시험 전압 선택

시험 전압과
측정 범위의 관계

시험 전압은 50·100·250·500·1000 V 중에서 고르며, 각 전압의 허용 오차는 +20 %, -0 %입니다. 저항 정확도는 전압과 범위에 따라 다릅니다. 50 V·100 V의 낮은 범위는 ±(3 % + 5 counts), 250 V·500 V·1000 V의 중·고 범위는 ±(1.5 % + 5 counts)이고, 1000 V의 0.6~2.0 GΩ 구간은 ±(10 % + 3 counts)입니다. 판정 기준값이 2 GΩ 근처라면 이 구간의 오차를 감안해 해석하세요.

이력 관리

PI/DAR 추이와
인버터 모터 측정

PI와 DAR은 시간에 따른 절연 저항의 변화율이므로, 케이블과 모터 권선의 흡습·오염·열화를 순간값보다 먼저 알아챌 수 있습니다. TrendIt 그래프로 시험 중 변화를 실시간으로 보고 앱에 기록을 쌓아 두면, 정기 점검마다 같은 설비의 값을 이어서 비교할 수 있습니다.

인버터 구동 모터는 저역통과 필터로 전압 확인

인버터로 구동하는 모터는 출력 전압에 고주파 성분이 섞여 일반 측정값이 흔들립니다. 저역통과 필터 모드는 600.0 mV~1000 V 범위에서 이 성분을 걸러 안정된 값을 보여 주므로, 절연 시험 전에 구동부 전압 상태를 확인할 때 사용하세요.

사용 방법

Fluke 1587 FC
Fluke Connect 앱 연결과 기록 순서

1587 FC는 무선 버튼으로 무선을 켜고 스마트폰의 Fluke Connect 앱과 Bluetooth로 연결합니다. 앱에서 측정값을 저장하고 TrendIt 그래프로 PI/DAR 시험 추이를 확인하며, 온도 보정으로 과거 기록과 같은 기준으로 비교할 수 있습니다.

소프트웨어·도구	하는 일
Fluke Connect 앱 (iOS·Android)	측정값 저장과 공유
TrendIt	PI/DAR 시험 중 절연 저항 변화를 그래프로 표시
온도 보정	측정 온도가 달라도 기준값과 비교할 수 있게 절연 저항 보정
EquipmentLog (Fluke Cloud)	설비별 측정 이력 저장

처음 연결하는 순서

순서	할 일
1	Apple App Store 또는 Google Play에서 Fluke Connect 앱을 내려받아 스마트폰에 설치하세요.
2	미터를 켜고 무선 버튼을 눌러 무선을 켭니다. 디스플레이에 무선 표시가 나타납니다.
3	스마트폰 설정에서 Bluetooth를 켜고 Fluke Connect 앱을 실행한 뒤 목록에서 미터를 선택하세요.
4	손잡이를 INSULATION 위치로 돌리고 시험 전압을 선택한 다음 프로브를 회로에 연결해 절연 시험을 합니다.
5	측정값을 앱에 저장하면 Fluke Cloud의 EquipmentLog 이력에 쌓이므로 다음 점검 때 같은 설비의 과거 값과 비교하세요.

무선 버튼을 2초 이상 누르면 무선이 꺼집니다. 절연 시험 모드에서 무선이 켜져 있으면 보조 표시에 ID 번호가 2초 동안 나타난 뒤 시험 전압이 표시됩니다. Fluke Connect는 일부 국가에서 제공되지 않을 수 있습니다.

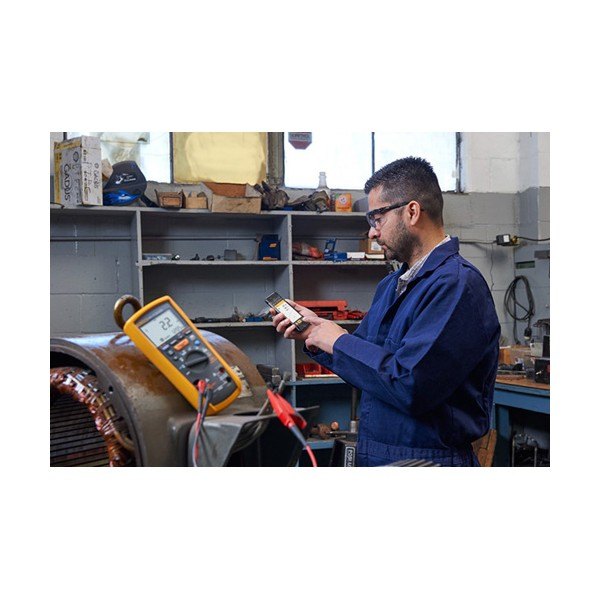

작업자가 모터 설비에서 멀티미터로 측정하는 모습

사양

절연 시험 5단계와
멀티미터 사양

항목	사양
시험 전압	50 · 100 · 250 · 500 · 1000 V (+20 %, -0 %)
절연 저항 측정 범위	0.01 MΩ ~ 2 GΩ
절연 저항 정확도	50 V·100 V ±(3 % + 5 counts), 250 V·500 V·1000 V ±(1.5 % + 5 counts), 1000 V 0.6 ~ 2.0 GΩ ±(10 % + 3 counts)
단락 시험 전류	공칭 1 mA
자동 방전	1 µF 이하 부하에서 0.5초 미만
최대 정전 용량 부하	1 µF
활선 검출	단자 전압 30 V 초과 시 시험 차단
AC 전압	600.0 mV ~ 1000 V, 50 ~ 60 Hz ±(1 % + 3), 1000 V 범위 ±(2 % + 3)
저역통과 필터 전압	600.0 mV ~ 1000 V
DC 전압	6 V ~ 1000 V ±(0.09 % + 2), 600.0 mV 범위 ±(0.1 % + 1)
전압 입력 임피던스	10 MΩ 공칭, 100 pF 미만
전류 (AC/DC)	400 mA(0.1 mA 분해능) · 60 mA(0.01 mA 분해능), AC ±(1.5 % + 2) 45 Hz ~ 1 kHz, DC ±(0.2 % + 2)
전류 보호	부담 전압 약 2 mV/mA, 600 mA 과부하 2분, 퓨즈 0.44 A·1000 V·10 kA 차단
저항	600 Ω ~ 50 MΩ, 6 MΩ까지 ±(0.9 % + 2), 50 MΩ 범위 ±(1.5 % + 3)
저항 개방 전압 / 단락 전류	8 V DC 미만 / 1.1 mA 미만
연속성	25 Ω 미만 신호음, 100 Ω 초과 꺼짐, 최대 표시 1000 Ω
다이오드	약 0.6 V 표시(공칭 1 mA), ±(2 % + 3)
주파수	99.99 Hz ~ 99.99 kHz, ±(0.1 % + 1)
정전 용량	1000 nF ~ 9999 µF, ±(1.2 % + 2)
온도 (K형 열전대)	-40 ~ 537 °C, ±(1 % + 10 counts)
최대 입력 전압	모든 단자 1000 V
작동 온도 / 보관 온도	-20 ~ 55 °C / -40 ~ 60 °C
고도	작동 2,000 m, 보관 12,000 m
진동	2 g 랜덤, 5 ~ 500 Hz
보호 등급	IP40 (비작동 시)
전원 / 배터리 수명	AA 건전지 4개 / 약 1000시간 또는 절연 시험 1000회 이상
자동 꺼짐	지원
크기 (H×W×L) / 무게	50 × 100 × 203 mm / 550 g
안전 규격	IEC 61010-1(오염도 2), IEC 61010-2-033, CAT IV 600 V, CAT III 1000 V
EMC	IEC 61326-1, CISPR 11 Group 1 Class A
보증	3년

활용 분야

정기 예방 정비가
필요한 설비

모터·구동부 정비 — 인버터로 운전하는 모터의 절연 추이를 점검 주기마다 기록합니다.
정기 예방 정비 — 같은 설비를 일정 주기로 시험하고 온도 보정한 값을 비교합니다.
케이블·변압기 점검 — 절연 저항과 PI/DAR을 함께 보며 상태를 평가합니다.
설비 이력 관리 — 측정값을 앱에 모아 장기 열화 경향을 확인합니다.

선택 가이드

시험 전압과 기록 방식으로
고르는 절연저항계

이럴 때 (현장 조건)	권장 모델	선택 이유
저전압부터 1000 V까지 5단계로 시험하고 앱에 기록할 때	1587 FC	50 V부터 5단계 시험 전압과 PI/DAR, Fluke Connect 기록을 갖춰 이력 관리까지 한 대로 할 수 있습니다.
500 V·1000 V 시험이면 충분할 때	1577	참 RMS 멀티미터를 결합한 두 전압 모델이라 시험 전압이 정해진 설비에 충분합니다.
양손을 자유롭게 쓰며 250~1000 V를 점검할 때	REED R5600	잠금 기능과 걸이 끈이 있어 양손을 자유롭게 둔 채 시험할 수 있습니다.
2500 V 이상 시험이 필요할 때	REED R5002	5000 V까지 시험하고 PI·DAR 타이머를 갖춰 고압 설비에 맞습니다.

구성·옵션

1587 FC 기본 구성과
선택 사양

기본 구성 — 본체, 원격 프로브, 시험 리드, 악어 클립, K형 열전대, 휴대용 케이스, 사용 설명서.
선택 구성 — i400 클램프를 포함한 키트 구성, TPAK 자석 걸이.

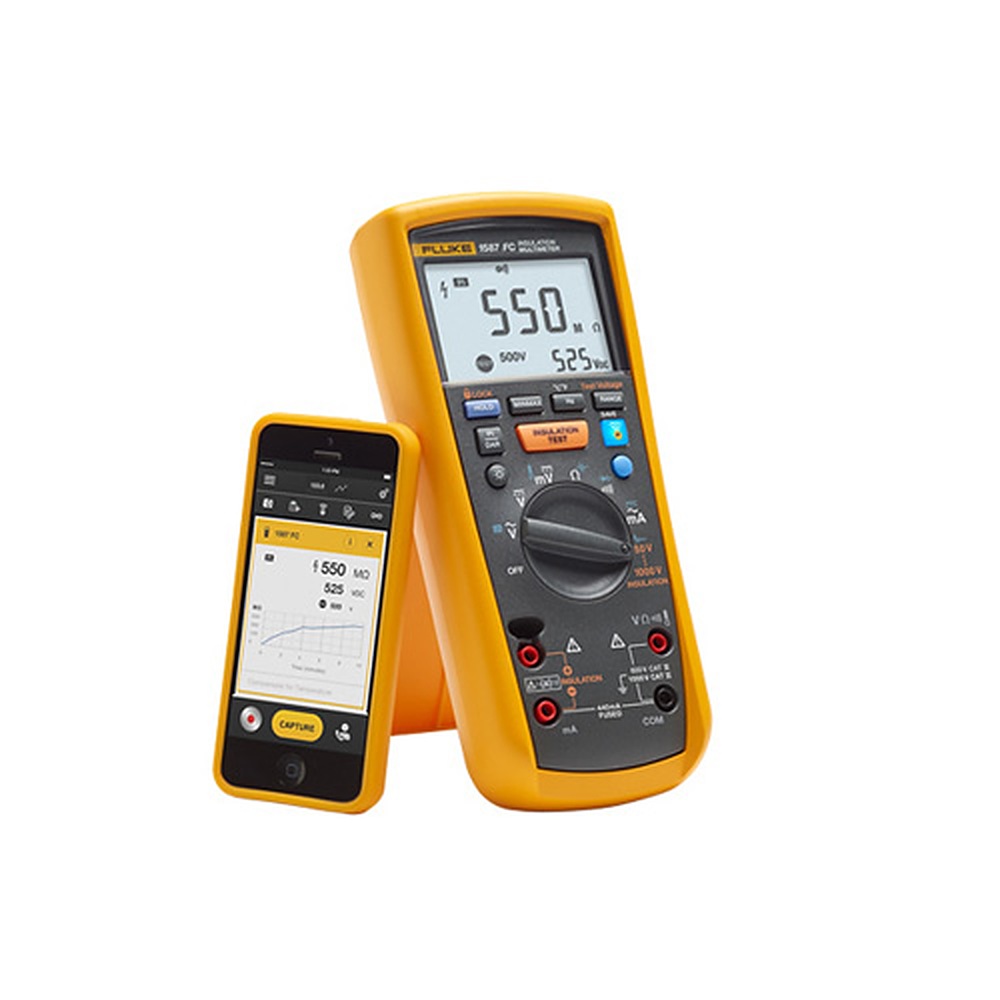

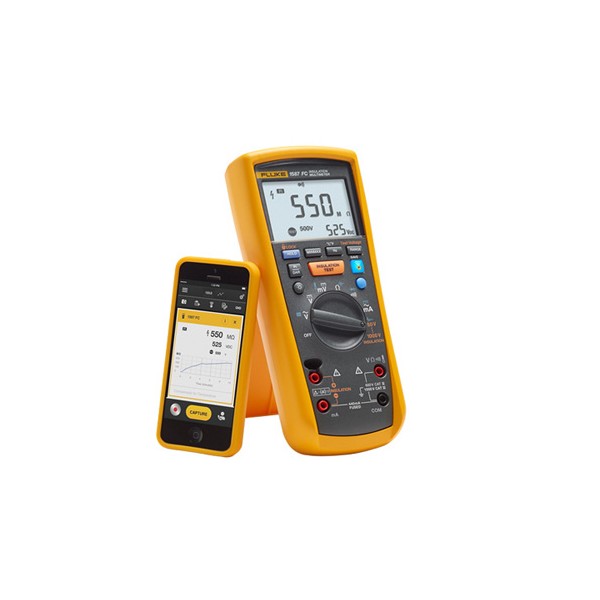

스마트폰 앱 화면과 멀티미터를 함께 놓은 모습

교정

절연 이력을 지키는
KOLAS 정기 교정

절연 저항 이력은 몇 년에 걸쳐 비교하는 값이므로, 측정기의 오차가 기준 전압과 저항 범위에서 유지되는지 주기적으로 관리해야 합니다. 정기 교정은 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.

1587 FC와 비교할
절연저항계

1587 FC는 1577과 어떤 점이 다릅니까?
1587 FC는 시험 전압이 5단계이고 PI/DAR 그래프와 Fluke Connect 기록을 갖춥니다. 1577은 500 V·1000 V 두 전압이므로 점검 전압이 정해진 설비에는 1577로 충분합니다.
1587 FC를 통전 중인 회로에 연결하면 시험이 진행됩니까?
아닙니다. 단자 전압이 30 V를 넘으면 시험이 차단됩니다. 그래도 시험 전에는 설비 전원이 차단됐는지 먼저 확인하세요.
1587 FC로 인버터 출력에서도 전압을 측정할 수 있습니까?
네, 저역통과 필터 모드가 600.0 mV~1000 V 범위에서 고주파 성분을 걸러 안정된 값을 표시합니다. 절연 시험은 구동부 전원을 분리한 뒤 진행하세요.
Fluke Connect 없이도 사용할 수 있습니까?
네, 본체만으로 절연 시험과 멀티미터 측정을 모두 할 수 있습니다. 앱은 값을 저장하고 과거 기록과 비교할 때 사용합니다.
