REED R5002 절연저항테스터

MODEL: R5002
브랜드: REED INSTRUMENTS

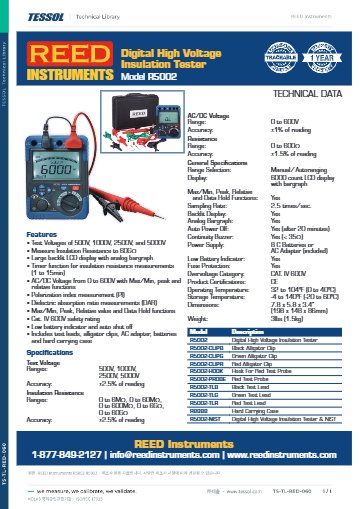

제품 자료: R5002 데이터시트(영문)

제품문의 구매하기

고압 설비의 절연 상태를
5000 V로 시험하는 절연저항계

REED R5002 5 kV 절연저항계 (PI·DAR)

견적 받기

Reed 국내 정식 공급 파트너

REED R5002는 500·1000·2500·5000 V 시험 전압으로 최대 60 GΩ까지 측정하는 5 kV 절연저항계(고압 메가옴 테스터)입니다. PI(분극 지수)와 DAR(유전 흡수비)를 타이머로 산출해 고압 케이블·변압기·모터의 절연 열화를 스폿 점검과 추이 평가로 판정합니다.

1~15분 타이머로 시험 시간을 고정하므로 점검자에 따른 값의 차이가 줄어듭니다. 단자 전압이 30 V를 넘으면 활선 검출 기능이 시험을 막고, 시험 후 잔류 전압은 자동으로 방전합니다. (주)테솔이 국내에 공식 공급합니다.

5000 V

최대 시험 전압

1 ~ 15분

PI·DAR용 타이머 설정 범위

6000 카운트

막대그래프를 갖춘 표시부

1.5 kg

C형 건전지 포함 본체 무게

특징

고압 시험과
추이 평가 기능

핵심 특징	현장에서 달라지는 점
4단계 시험 전압	500 V, 1000 V, 2500 V, 5000 V 중에서 설비 정격에 맞춰 선택하므로 고압 케이블과 변압기까지 한 대로 시험합니다.
PI·DAR 측정	시간에 따른 절연 저항 변화를 PI와 DAR로 평가하므로 흡습과 오염에 의한 열화를 순간값만 볼 때보다 먼저 발견합니다.
1~15분 타이머	시험 시간을 같은 조건으로 고정해 정기 점검 값을 이전 기록과 비교하기 쉽습니다.
정전 용량 부하 대응	1~1.2 mA 정격 전류로 긴 케이블처럼 정전 용량이 큰 부하를 충전해 안정된 값을 얻습니다.
자동 방전과 활선 차단	시험 후 남은 전압을 자동으로 방전하고 단자 전압이 30 V를 넘으면 시험을 막아 고압 시험의 위험을 줄입니다.
6000 카운트 막대그래프	백라이트 화면과 막대그래프로 저항이 올라가는 경향을 시험 중에 실시간으로 확인합니다.

PI·DAR 운용

타이머와 PI·DAR로
판정하는 방법

PI와 DAR은 시험 시작 후 일정 시간 간격으로 읽은 절연 저항의 비율이며, 타이머를 1~15분 범위에서 고정하면 매번 같은 시간 기준으로 산출됩니다. 오래된 모터나 흡습한 케이블은 순간값이 높더라도 시간이 흘러도 저항이 오르지 않는 경향으로 열화가 드러납니다. 같은 설비를 같은 전압과 타이머 설정으로 반복 시험해 기록하세요.

막대그래프로 보는 저항 상승 경향

6000 카운트 LCD와 아날로그 막대그래프가 저항이 시간에 따라 오르는 정도를 보여 줍니다. 최대·최소, 피크, 상대값, 데이터 홀드 기능으로 시험 중 필요한 값을 화면에 고정해 기록지에 옮깁니다.

안전·전원

고압 시험의 안전과
전원 구성

활선 검출은 30 V를 넘는 단자 전압에서 시험을 막고, 시험 후에는 자동 방전이 잔류 전압을 낮추며 경고를 표시합니다. 전원은 C형 건전지 8개 또는 포함된 AC 어댑터를 사용합니다. 20분 뒤 자동으로 꺼지므로 고압 케이블을 오래 시험하는 현장은 어댑터 연결을 우선하세요.

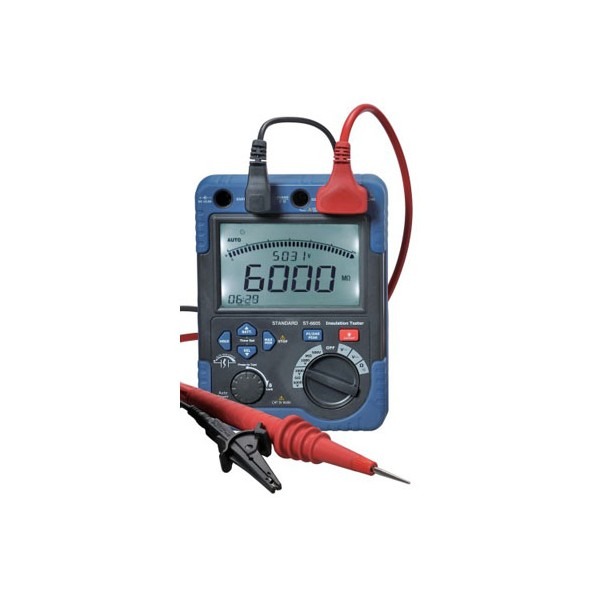

본체와 테스트 리드, 악어 클립 구성

사양

500~5000 V 시험
측정 사양

항목	사양
시험 전압 / 정확도	500 · 1000 · 2500 · 5000 V / ±2.5 % 읽음값
시험 전압 허용 오차	+20 %, -0 %
절연 저항 범위 / 정확도	0 ~ 6 MΩ · 0 ~ 60 MΩ · 0 ~ 600 MΩ · 0 ~ 6 GΩ · 0 ~ 60 GΩ / ±2.5 % 읽음값
PI / DAR / 타이머	PI·DAR 측정, 타이머 1 ~ 15분
정격 전류	1 ~ 1.2 mA
절연 시험 단락 전류	약 1.3 mA
저항 시험 단락 전류	200 mA 이상
개방 회로 시험 전압	4.5 V 이상
AC/DC 전압	0 ~ 600 V / ±1 % 읽음값
저항	0 ~ 600 Ω / ±1.5 % 읽음값
연속성 확인	35 Ω 미만에서 부저 울림
활선 감지	단자 전압 30 V 초과 시 시험 차단
표시부	6000 카운트 LCD, 막대그래프, 백라이트
보조 기능	최대/최소, 피크, 상대값, 데이터 홀드
범위 선택	수동 / 자동
샘플링 속도	2.5회/초
보호 / 표시	퓨즈 보호, 배터리 부족 표시
자동 꺼짐	20분 후
안전 등급	CAT IV 600 V
인증	CE
전원	C형 건전지 8개 또는 AC 어댑터(포함)
작동 온도 / 보관 온도	0 ~ 40 °C / -20 ~ 60 °C
크기 (W×D×H)	198 × 148 × 86 mm
무게	1.5 kg

활용 분야

고압 설비의
절연 점검 현장

고압 케이블 — 케이블 절연 저항과 PI·DAR을 확인해 열화 경향을 평가합니다.
변압기 — 권선 절연을 스폿으로 시험해 정기 점검 값과 비교합니다.
고압 모터 — 절연 추이를 일정 전압과 타이머 설정으로 기록합니다.
정비 현장 — 활선 차단과 자동 방전으로 시험 안전 절차를 단순화합니다.

선택 가이드

시험 전압에 따른
모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
2500~5000 V에서 PI·DAR을 평가할 때	R5002	5000 V에 60 GΩ까지 측정하며 1~15분 타이머를 갖춥니다.
250~1000 V 일상 점검을 할 때	R5600	세 가지 시험 전압과 걸이 끈, 잠금 기능을 갖춘 휴대형입니다.
5단계 시험 전압과 앱 기록이 필요할 때	Fluke 1587 FC	50 V 단위 시험 전압과 Fluke Connect 기록을 지원합니다.
시험 전압을 10 kV까지 올릴 때	Fluke 1555	10 kV까지 시험하는 디지털 절연저항계입니다.

구성·옵션

기본 구성과
교체 부품

기본 구성 — 본체, 시험 리드, 악어 클립, AC 어댑터, C형 건전지, 하드 케이스.
교체 부품 — 교체용 리드, 프로브, 클립.

교정

정기 교정과
KOLAS 교정 안내

고압 설비의 절연 판정 결과는 이후 정비 결정의 근거가 되므로 측정기의 시험 전압과 저항 값을 주기적으로 교정해 관리해야 합니다. 교정은 (주)테솔이 KOLAS 인정 범위 안에서 안내해 드립니다.

R5002와 함께 보는
고압 절연저항계

R5002는 Fluke 1555와 어떤 점이 다릅니까?
시험 전압의 상한이 다릅니다. R5002는 5000 V까지이고 Fluke 1555는 10 kV까지이므로 정격이 높은 설비에는 1555가 필요합니다.
R5002로 PI와 DAR은 어떻게 측정합니까?
타이머를 1~15분 범위로 설정하고 시험을 시작하면 기기가 시간 간격별 저항을 읽어 산출합니다. 비교하려는 설비마다 같은 설정을 유지하세요.
R5002는 전원을 어떻게 공급합니까?
C형 건전지 8개 또는 포함된 AC 어댑터를 사용합니다. 긴 시험에는 어댑터를 연결하세요.
R5002를 통전 중인 회로에 연결하면 어떻게 됩니까?
단자 전압이 30 V를 넘으면 시험이 차단됩니다. 시험 전에 설비 전원 차단과 잔류 전압 방전 상태를 확인하세요.
