Fluke 1550C는 250 V에서 5 kV 사이의 시험 전압으로 1 TΩ까지 측정하는 디지털 절연저항계(메가옴 테스터, Insulation Resistance Tester)입니다. 스위치기어·모터·발전기·전력 케이블 설비의 열화를 흡수율과 분극 지수 계산으로 판단합니다.

가드 시스템이 표면 누설 전류를 분리해 고저항 판독에서 오염의 영향을 줄이고, 측정값 99개를 이름과 함께 저장하므로 예방 정비 이력을 현장에서 쌓을 수 있습니다. 이 절연저항계는 (주)테솔이 국내에 공식 공급합니다.

5 kV

인가 가능한 최대 전압

1 TΩ

측정 가능한 최대 저항

750회 이상

1회 충전 시험 가능 횟수

99개

이름 지정 저장 공간

특징

5 kV 절연 시험과
열화 진단 기능

핵심 특징현장에서 달라지는 점
DAR · PI 자동 계산추가 설정 없이 흡수율과 분극 지수를 계산하므로 절연 열화 추세를 바로 판단할 수 있습니다.
가드 시스템표면 누설 전류의 영향을 제거해 고저항 측정값의 오차를 줄입니다.
활선 경고시험 전 회로에 전압이 있으면 경고하므로 감전과 기기 손상을 막을 수 있습니다.
절연 파괴 램프 시험전압을 서서히 올리며 절연이 파괴되는 전압을 찾습니다.
정전용량 · 누설 전류 측정한 번 연결한 상태로 절연 저항과 함께 정전용량, 누설 전류까지 확인할 수 있습니다.
측정값 메모리측정값마다 이름을 붙여 99개까지 저장하고 PC 인터페이스로 관리할 수 있습니다.

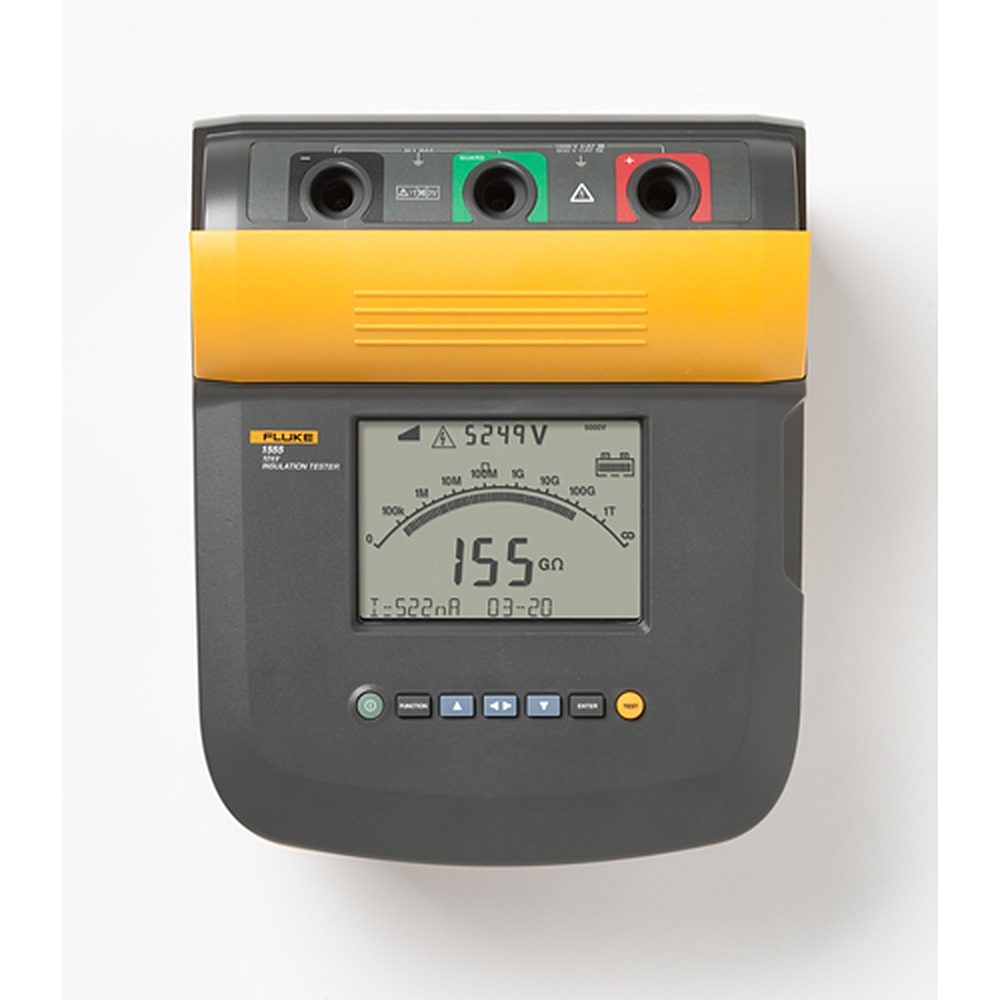

Fluke 1550C - 아날로그 표시창과 단자가 보이는 고전압 절연저항계
아날로그 표시창과 단자가 보이는 고전압 절연저항계

시험 전압

전압 단계 선택과
정확도 구간

시험 전압은 250 V부터 1000 V까지 50 V 단계, 이후 5 kV까지 100 V 단계로 선택합니다. 5 kV에서는 5 MΩ부터 100 GΩ까지 ±5 %, 100 GΩ부터 1 TΩ까지 ±20 %를 유지합니다.

누설 전류 정확도는 ±(20 % + 2 nA)로, 10 kV 모델 1555의 ±(5 % + 2 nA)와 다릅니다. 누설 전류로 판정하는 시험이라면 이 차이를 모델 선택에 반영하세요.

정전용량과 누설 전류를 함께 확인

정전용량은 0.01 µF부터 15.00 µF까지, 누설 전류는 1 nA부터 2 mA까지 측정합니다. 정전용량이 큰 케이블은 충전 속도 µF당 5초, 방전 속도 1.5 s/µF를 감안해 시험 시간을 정하세요.

사양

1550C 5 kV 절연 시험
상세 사양

항목사양
시험 전압250 V–1000 V는 50 V 단계, 이후 5 kV까지 100 V 단계 (DC)
저항 범위최대 1 TΩ
정확도 (5 kV)5 MΩ–100 GΩ ±5 % 읽음값 · 100 GΩ–1 TΩ ±20 % · 5 MΩ 미만과 1 TΩ 초과는 미지정
정확도 (2500 V)2.5 MΩ–50 GΩ ±5 % · 50 GΩ–500 GΩ ±20 %
정확도 (1000 V)1 MΩ–20 GΩ ±5 % · 20 GΩ–200 GΩ ±20 %
정확도 (500 V)500 kΩ–10 GΩ ±5 % · 10 GΩ–100 GΩ ±20 %
정확도 (250 V)250 kΩ–5 GΩ ±5 % · 5 GΩ–50 GΩ ±20 %
정확도 기준0–35 °C, 교정 후 1년 · 범위 밖은 1 °C당 ±0.25 % 추가 (20 % 구간은 ±1 %)
테스트 전압 정확도1 mA 부하 전류에서 −0 %, +10 %
누설 전류1 nA–2 mA · ±(20 % + 2 nA)
정전용량0.01 µF–15.00 µF · ±(15 % 읽음값 + 0.03 µF)
정전 용량 충전 · 방전 속도µF당 5초 · 1.5 s/µF
AC 메인 전류 유도최대 2 mA
타이머0–99분 · 설정 분해능 1분 · 표시 1초
활선 경고30 V–660 V AC/DC · ±(15 % + 2 V)
디스플레이75 × 105 mm 대형 디지털 · 아날로그 LCD
메모리측정값 99개 (이름 지정)
전원12 V 충전식 납축전지(Yuasa NP2.8-12) · 충전당 750회 이상 시험
충전기 입력AC 85–250 V · 50/60 Hz · 20 VA
안전 등급CAT III 1000 V / CAT IV 600 V
입력 과부하 보호1000 V AC
크기 · 무게 · 보호269 × 277 × 160 mm · 3.7 kg · IP40
작동 온도 · 보관 온도-20–50 °C · -20–65 °C
작동 습도31 °C에서 80 %, 50 °C에서 50 %까지 선형 감소
고도 · 오염도2000 m · 2
보증3년

활용 분야

5 kV급 설비를
진단하는 현장

  • 스위치기어 — 고전압 개폐 설비의 절연을 점검합니다.
  • 모터·발전기 — 권선의 절연 상태를 PI·DAR로 시험합니다.
  • 전력 케이블 — 케이블의 절연 저항을 전압별로 측정합니다.
  • 정비 이력 — 저장한 측정값으로 시간에 따른 추세를 비교합니다.
  • 파괴 시험 — 램프 기능으로 파괴 전압을 찾습니다.

선택 가이드

5 kV·10 kV와 기본형
절연저항계 선택

이럴 때 (시험 조건)권장 모델선택 이유
5 kV까지 시험하면 될 때Fluke 1550C250 V–5 kV, 최대 1 TΩ에 DAR/PI 자동 계산을 갖춰 5 kV급 설비 진단에 맞습니다.

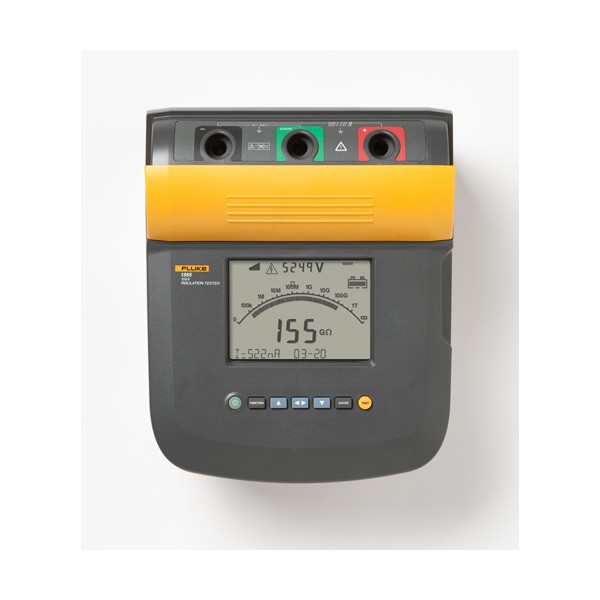

10 kV 고압 설비를 시험할 때Fluke 1555250 V–10 kV, 최대 2 TΩ까지 측정해 10 kV 고압 설비를 시험할 수 있습니다.

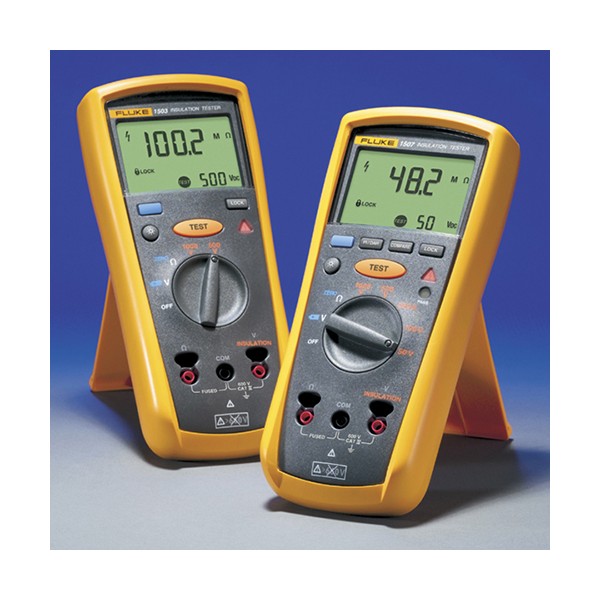

PI·DAR이 필요 없는 기본 시험일 때Fluke 1503500 V, 1000 V 시험의 기본형으로, PI/DAR 계산 없이 일반 배선 점검에 맞습니다.

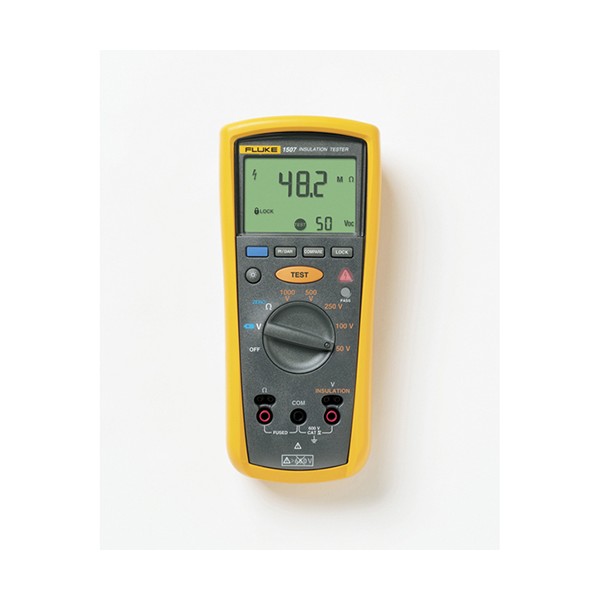

PI·DAR과 통과·불합격 비교가 필요할 때Fluke 150750–1000 V 5단계에 비교 기능을 갖춰 저압 설비의 반복 판정에 맞습니다.

구성·옵션

본체 구성과
키트 번호

구분내용비고
본체Fluke 1550C · 5 kV 디지털 절연저항계부품 번호 3665021
시험 케이블악어 클립 시험 케이블(적 · 흑 · 녹)함께 구성
통신IR 어댑터 · 인터페이스 케이블 · USB-IR 설치 안내서함께 구성
전원AC 전원 코드 · 12 V 충전식 납축전지(Yuasa NP2.8-12)충전기 AC 85–250 V
보관 · 문서소프트 케이스 · 간이 설명서함께 구성
구성 옵션1550C KIT(3665127) · 1550C FC(4977402)IP67 하드 케이스·교정 성적서 / 무선 커넥터
보증3년

정기 교정

절연 판정이 설비 가동 여부를 좌우하므로 인가 전압 정확도와 저항 표시값은 정기 교정으로 관리하세요. 교정 성적서가 포함된 1550C KIT 구성도 있으며, 정기 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 일정과 함께 안내해 드립니다.

관련 제품

1550C와 함께 보는
절연저항계
