고압 개폐기와 케이블을
10 kV까지 진단하는 절연저항계

Fluke 1555 10 kV 디지털 절연저항계

견적 받기

Fluke 국내 공식 대리점

Fluke 1555는 250 V부터 10 kV까지 시험 전압을 올려 최대 2 TΩ을 측정하는 디지털 절연저항계(메가옴 테스터, Insulation Resistance Tester)입니다. 개폐기와 모터, 발전기, 전력 케이블의 절연 상태를 DAR·PI 자동 계산으로 진단합니다.

가드 단자가 표면 누설 전류의 영향을 제거해 고저항 구간의 판독 오차를 줄입니다. 12 V 납축전지로 충전 1회당 750회 이상 시험하므로 전원이 없는 현장 점검에도 적합하며, 이 고압 절연저항계는 (주)테솔이 국내에 공식 공급합니다.

10 kV

최대 시험 전압

2 TΩ

최대 저항 측정

750회 이상

충전 1회당 시험 횟수

99개

측정값 저장 메모리

특징

10 kV 고압 시험과
절연 진단 기능

핵심 특징	현장에서 달라지는 점
DAR · PI 자동 계산	흡수율(DAR)과 분극 지수(PI)를 별도 설정 없이 계산해 고압 권선의 열화 추세를 판단할 수 있습니다.
가드 단자	표면 누설 전류의 영향을 제거해 고저항 측정값이 오염에 흔들리는 일을 줄입니다.
활선 경고	시험 전 회로에 전압이 있으면 경고해 활선 상태에서 시험하는 사고를 막습니다.
절연 파괴 램프 시험	전압을 서서히 올려 파괴 전압을 찾으므로 절연이 견디는 한계를 파악할 수 있습니다.
정전용량 · 누설 전류 측정	케이블을 다시 연결하지 않고 정전용량과 누설 전류까지 함께 확인합니다.
측정값 메모리	측정값마다 이름을 붙여 99개까지 저장하고 예방 정비 주기에 맞춰 불러와 비교합니다.

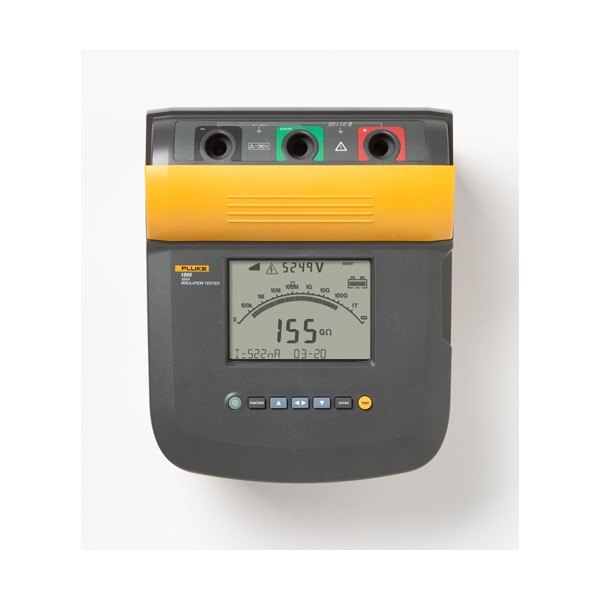

표시창과 단자가 있는 절연저항계 본체 전면

시험 전압

1555 시험 전압 단계와
±5 % 정확도 구간

시험 전압은 250 V부터 1000 V까지 50 V 단계, 그 이상은 100 V 단계로 선택합니다. ±5 % 정확도 구간은 시험 전압이 높을수록 넓어져, 10 kV에서는 10 MΩ부터 200 GΩ까지 ±5 %를 유지합니다.

높은 전압일수록 넓어지는 측정 범위

200 GΩ을 넘는 구간은 ±20 % 정확도로 2 TΩ까지 표시합니다. 설비 정격 전압에 맞춰 시험 전압을 정하고, 정확도 구간 밖의 값은 추세 비교용으로 사용하세요.

사양

1555 10 kV 절연 시험
전압별 사양

항목	사양
시험 전압	250 V–1000 V는 50 V 단계, 이후 10 kV까지 100 V 단계 (DC)
저항 범위	최대 2 TΩ
정확도 (10 kV)	10 MΩ–200 GΩ ±5 % 읽음값 · 200 GΩ–2 TΩ ±20 % · 10 MΩ 미만과 2 TΩ 초과는 미지정
정확도 (5000 V)	5 MΩ–100 GΩ ±5 % · 100 GΩ–1 TΩ ±20 %
정확도 (2500 V)	2.5 MΩ–50 GΩ ±5 % · 50 GΩ–500 GΩ ±20 %
정확도 (1000 V)	1 MΩ–20 GΩ ±5 % · 20 GΩ–200 GΩ ±20 %
정확도 (500 V)	500 kΩ–10 GΩ ±5 % · 10 GΩ–100 GΩ ±20 %
정확도 (250 V)	250 kΩ–5 GΩ ±5 % · 5 GΩ–50 GΩ ±20 %
정확도 기준	0–35 °C, 교정 후 1년 · 범위 밖은 1 °C당 ±0.25 % 추가 (20 % 구간은 ±1 %)
테스트 전압 정확도	1 mA 부하 전류에서 −0 %, +10 %
누설 전류	1 nA–2 mA · ±(5 % + 2 nA)
정전용량	0.01 µF–15.00 µF · ±(15 % 읽음값 + 0.03 µF)
정전 용량 충전 · 방전 속도	µF당 5초 · 1.5 s/µF
AC 메인 전류 유도	최대 2 mA
타이머	0–99분 · 설정 분해능 1분 · 표시 1초
활선 경고	30 V–660 V AC/DC · ±(15 % + 2 V)
디스플레이	75 × 105 mm 대형 디지털 · 아날로그 LCD
메모리	측정값 99개 (이름 지정)
전원	12 V 충전식 납축전지(Yuasa NP2.8-12) · 충전당 750회 이상 시험
충전기 입력	AC 85–250 V · 50/60 Hz · 20 VA
안전 등급	CAT III 1000 V / CAT IV 600 V
입력 과부하 보호	1000 V AC
크기 · 무게 · 보호	269 × 277 × 160 mm · 3.7 kg · IP40
작동 온도 · 보관 온도	-20–50 °C · -20–65 °C
작동 습도	31 °C에서 80 %, 50 °C에서 50 %까지 선형 감소
고도 · 오염도	2000 m · 2
보증	3년

활용 분야

고압 설비의
절연 진단 현장

모터 권선 — 권선과 프레임 사이의 절연 저하를 고압으로 확인합니다.
개폐기·스위치기어 — 고압 개폐 설비의 절연 상태를 점검합니다.
발전기 — 발전기 권선의 절연을 PI·DAR로 평가합니다.
전력 케이블 — 케이블 절연 저항을 시험 전압별로 측정합니다.
예방 정비 — 측정값을 저장하고 시간에 따른 추세를 비교합니다.

선택 가이드

10 kV부터 기본형까지
시험 전압별 모델

이럴 때 (시험 조건)	권장 모델	선택 이유
10 kV 고압 설비를 시험할 때	Fluke 1555	250 V–10 kV, 최대 2 TΩ에 DAR/PI 자동 계산을 갖춰 고압 모터·개폐기 진단에 맞습니다.
5 kV까지 시험하면 될 때	Fluke 1550C	250 V–5 kV, 최대 1 TΩ으로 5 kV 이하 설비에는 이 모델로 충분합니다.
PI/DAR과 50 V 시험이 필요할 때	Fluke 1507	50–1000 V 5단계에 PI/DAR 자동 계산을 갖춰 저압 설비의 열화 판정에 맞습니다.
기본 점검만 필요할 때	Fluke 1503	500 V, 1000 V만 시험하는 기본형이라 일반 배선 점검에 맞습니다.

구성·옵션

기본 구성과
모델 구성 번호

구분	내용	비고
본체	Fluke 1555 · 10 kV 디지털 절연저항계	부품 번호 3665056
시험 케이블	악어 클립 시험 케이블(적 · 흑 · 녹)	대형 악어 클립 리드 포함
통신	IR 어댑터 · 인터페이스 케이블 · USB-IR 설치 안내서	함께 구성
전원	AC 전원 코드 · 12 V 충전식 납축전지(Yuasa NP2.8-12)	충전기 AC 85–250 V
보관	소프트 케이스 · 간이 설명서	함께 구성
구성 옵션	1555 Kit(3665111) · 1555 FC(4977519)	IP67 하드 케이스·교정 성적서 / 무선 커넥터
보증	3년

교정 연계

절연 측정값은 설비 합부를 가르는 근거이므로 시험 전압 정확도와 저항 지시값을 정기 교정으로 관리하세요. 교정 성적서가 함께 필요하면 1555 Kit 구성을 검토하고, 이후 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.

1555와 비교할
고압 절연저항계

Fluke 1555는 1550C와 무엇이 다릅니까?
최대 시험 전압과 측정 범위가 다릅니다. 1555는 10 kV에 최대 2 TΩ, 1550C는 5 kV에 최대 1 TΩ입니다.
1555는 PI와 DAR를 자동으로 계산합니까?
네, 추가 설정 없이 DAR와 PI를 계산합니다. 시험 시간을 정하는 타이머는 0–99분으로 설정합니다.
1555의 시험 전압은 어떻게 선택합니까?
250 V–1000 V는 50 V 단계, 1000 V 이상은 100 V 단계로 선택합니다. 설비 정격에 맞춰 단계를 정하세요.
활선 경고는 어떤 범위에서 작동합니까?
30 V–660 V AC/DC 범위입니다. 시험 전에 회로에 전압이 있는지 알려 줍니다.
1555 교정은 어떻게 진행합니까?
(주)테솔이 KOLAS 인정 범위 안에서 교정 방법을 안내해 드립니다. 교정 주기와 대상 모델을 알려 주세요.
