REED R5600 절연저항 테스터

MODEL: R5600
브랜드: REED INSTRUMENTS

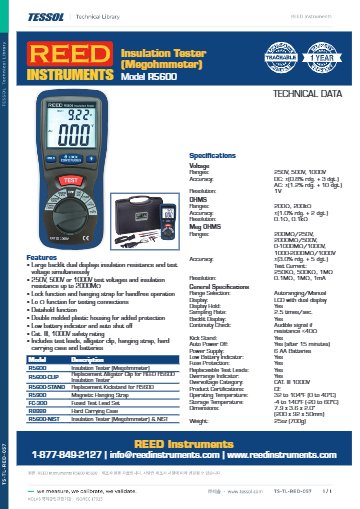

제품 자료: R5600 데이터시트(영문)

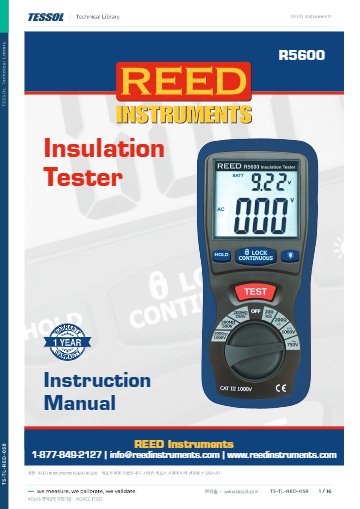

R5600 사용 설명서(영문)

제품문의 구매하기

세 가지 시험 전압 중 골라
절연 상태를 보는 절연저항계

REED R5600 절연저항계 (250 / 500 / 1000 V)

견적 받기

Reed 국내 정식 공급 파트너

REED R5600은 250 V, 500 V, 1000 V 시험 전압으로 최대 2000 MΩ까지 측정하는 휴대형 절연저항계(메가옴 테스터)로, 전동 공구·가전·모터·케이블의 절연 상태를 듀얼 백라이트 화면의 저항값과 시험 전압으로 현장에서 점검합니다.

잠금 기능과 걸이 끈 덕분에 시험 버튼을 계속 누르지 않고 양손으로 프로브를 잡습니다. 연결 상태는 저항 40 Ω 이하에서 울리는 연속성 신호음으로 먼저 확인합니다. (주)테솔이 국내에 공식 공급합니다.

250 · 500 · 1000 V

선택 가능한 시험 전압

2000 MΩ

최대 절연 저항 측정값

CAT III

1000 V 안전 등급

700 g

배터리 포함 본체 무게

특징

버튼 잠금과
듀얼 화면 구성

핵심 특징	현장에서 달라지는 점
3단 시험 전압	250 V, 500 V, 1000 V 중에서 설비 정격에 맞는 전압을 골라 같은 기준으로 반복 시험합니다.
듀얼 백라이트 화면	절연 저항과 시험 전압을 한 화면에서 함께 읽으므로 어두운 분전반 안에서도 값과 조건을 혼동하지 않습니다.
잠금 기능과 걸이 끈	시험 버튼을 누른 채 유지하지 않아도 되어 프로브를 두 손으로 정확히 접촉시킵니다.
연속성 신호음	40 Ω 이하에서 신호음이 울려 시험 전에 배선 연결 상태를 확인합니다.
자동 꺼짐과 배터리 표시	15분 뒤 전원이 꺼지고 배터리 부족이 표시되어 시험 도중 전원이 떨어지는 일을 줄입니다.
이중 성형 하우징	이중 성형 플라스틱 하우징이 공구함 반입과 현장 이동 중 충격에서 본체를 보호합니다.

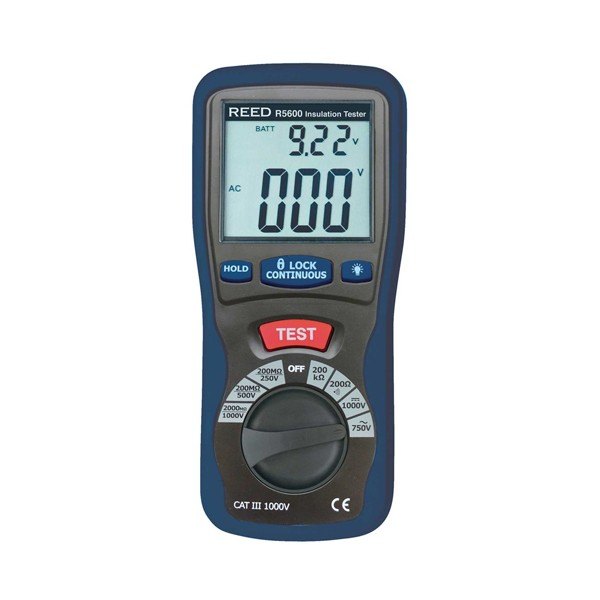

표시창과 로터리 스위치가 보이는 본체 전면

시험 전압

시험 전압별
측정 범위 읽는 법

측정 범위는 시험 전압에 따라 달라집니다. 250 V에서는 200 MΩ, 500 V에서는 2000 MΩ까지 표시하고, 1000 V에서는 0~1000 MΩ와 1000~2000 MΩ 두 구간으로 나뉩니다. 판정 기준이 되는 저항값이 높다면 상위 구간의 분해능(1 MΩ)을 감안해 1000 V 시험의 구간을 먼저 확인하세요.

걸이 끈과 잠금 기능을 이용한 단독 시험

잠금 기능을 켜 두면 시험 버튼을 계속 누르지 않아도 전압이 유지되므로 한 사람이 양손으로 프로브를 잡습니다. 좁은 단자함이나 사다리 위에서는 걸이 끈으로 본체를 몸에 걸고 시험합니다.

점검 운용

전동 공구·가전
정기 점검 요령

시험 전에는 대상 설비의 전원을 분리하고 연속성 신호음으로 리드 접촉을 확인한 뒤 전압을 선택합니다. 전압 측정 기능(DC ±(0.8 % 읽음값 + 3 digit), AC ±(1.2 % 읽음값 + 10 digit))으로 잔류 전압이 없는지 먼저 확인하면 절연 시험의 안전 순서가 단순해집니다.

사양

250~1000 V 시험
측정 사양

항목	사양
시험 전압	250 V · 500 V · 1000 V
절연 저항 범위	250 V에서 200 MΩ, 500 V에서 2000 MΩ, 1000 V에서 0 ~ 1000 MΩ와 1000 ~ 2000 MΩ
절연 저항 정확도	±(3.0 % 읽음값 + 5 digit)
절연 저항 분해능	0.1 MΩ, 1 MΩ
전압 (DC / AC)	DC ±(0.8 % 읽음값 + 3 digit), AC ±(1.2 % 읽음값 + 10 digit)
전압 분해능	1 V
저항	200 Ω / 200 kΩ, ±(1.0 % 읽음값 + 2 digit)
저항 분해능	0.1 Ω, 0.1 kΩ
연속성 확인	40 Ω 이하에서 가청 신호
범위 선택	자동 또는 수동
표시부	듀얼 디스플레이 LCD, 백라이트
샘플링 속도	2.5회/초
보호 · 표시 기능	퓨즈 보호, 배터리 부족, 과범위 표시, 데이터 홀드
시험 보조	잠금 기능, 걸이 끈
자동 꺼짐	15분 후
안전 등급	CAT III 1000 V
인증	CE
거치	킥스탠드
시험 리드	교체형
전원	AA 건전지 6개
작동 온도 / 보관 온도	0 ~ 40 °C / -20 ~ 60 °C
크기 (W×D×H)	200 × 92 × 50 mm
무게	700 g

활용 분야

일상 점검부터
정비 현장까지

전동 공구 점검 — 공구 내부 배선과 외함 사이의 절연 저항을 확인합니다.
가전제품 점검 — 전원 연결부와 본체 사이의 절연을 시험합니다.
모터 점검 — 모터와 케이블의 절연 상태를 정기적으로 기록합니다.
현장 단독 시험 — 잠금 기능으로 시험하는 동안 양손을 사용합니다.

선택 가이드

시험 전압에 따른
모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
250~1000 V 점검을 손 놓고 할 때	R5600	세 가지 시험 전압과 잠금 기능, 걸이 끈을 갖춥니다.
2500 V 이상이 필요할 때	R5002	5000 V까지 시험하며 PI·DAR 타이머를 갖춥니다.
시험 전압을 5단계로 고르고 앱에 기록할 때	Fluke 1587 FC	50 V 단위 시험 전압과 Fluke Connect 기록을 지원합니다.

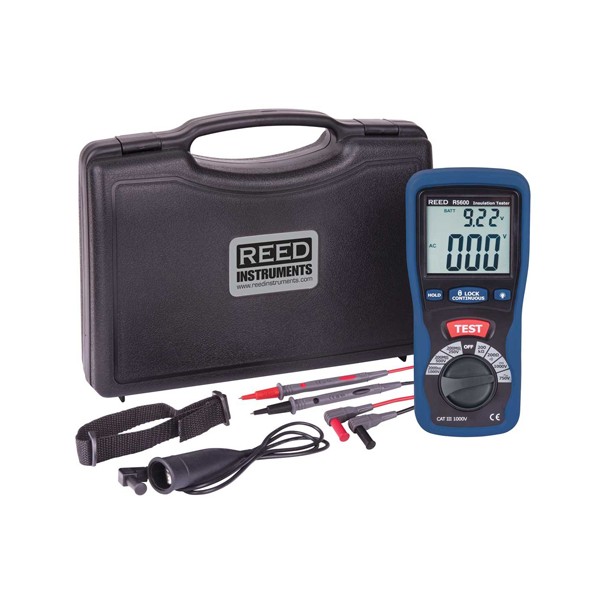

본체와 케이스, 테스트 리드 등 구성품

구성·옵션

기본 구성과
교체 부품

기본 구성 — 절연 시험기 본체, 시험 리드, 악어 클립, 걸이 끈, 하드 케이스, AA 건전지 6개.
교체 부품 — 받침대 R5600-STAND, 악어 클립 R5600-CLIP.

교정

정기 교정과
KOLAS 교정 안내

절연 저항 판정에 사용하는 측정기는 시험 전압과 저항 값의 오차를 주기적으로 점검해야 판정 결과에 신뢰가 쌓입니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

R5600과 함께 보는
절연저항계

R5600은 버튼을 누르지 않고 시험할 수 있습니까?
네, 잠금 기능을 켜면 시험 버튼을 누르지 않아도 전압이 유지됩니다. 걸이 끈으로 본체를 몸에 걸면 양손으로 프로브를 접촉시킬 수 있습니다.
R5600은 R5002와 어떤 점이 다릅니까?
시험 전압의 상한이 다릅니다. R5600은 1000 V에 2000 MΩ까지이고 R5002는 5000 V에 60 GΩ까지이며 PI·DAR 측정을 지원합니다.
R5600은 시험 전에 배선 연결을 확인할 수 있습니까?
네, 저항이 40 Ω 이하이면 연속성 신호음이 울립니다. 신호음이 나지 않으면 클립 접촉을 다시 확인하세요.
R5600 배터리는 어떻게 운용합니까?
AA 건전지 6개를 사용하며 사용하지 않으면 15분 뒤 자동으로 꺼집니다. 배터리 부족 표시가 켜지면 시험 전에 교체하세요.
