Orcas로 고정형 유량계를 현장 검증하는 법

고정형 유량계를 현장에서 검증할 때는 휴대형 클램프온 유량계로 같은 배관을 함께 재고, 두 값의 차이가 두 계기 허용차를 합친 범위 안에 드는지로 판정합니다. 배관을 떼어 교정 기관에 보내기 어려울 때 가장 먼저 해 볼 수 있는 방법입니다. 판정 범위는 SoundWater Orcas의 사양으로 계산하고, 그 범위가 의미를 가지려면 배관 치수와 설치 위치, 평균 시간도 함께 맞춰야 합니다.

판정 기준

판정 기준, 두 계기의 허용차를 합쳐 세우기

휴대형과 고정형의 차이에는 두 계기의 오차가 함께 섞여 있습니다. 그래서 두 허용차를 합친 범위 안이면 일치, 밖이면 원인 조사로 판정합니다.

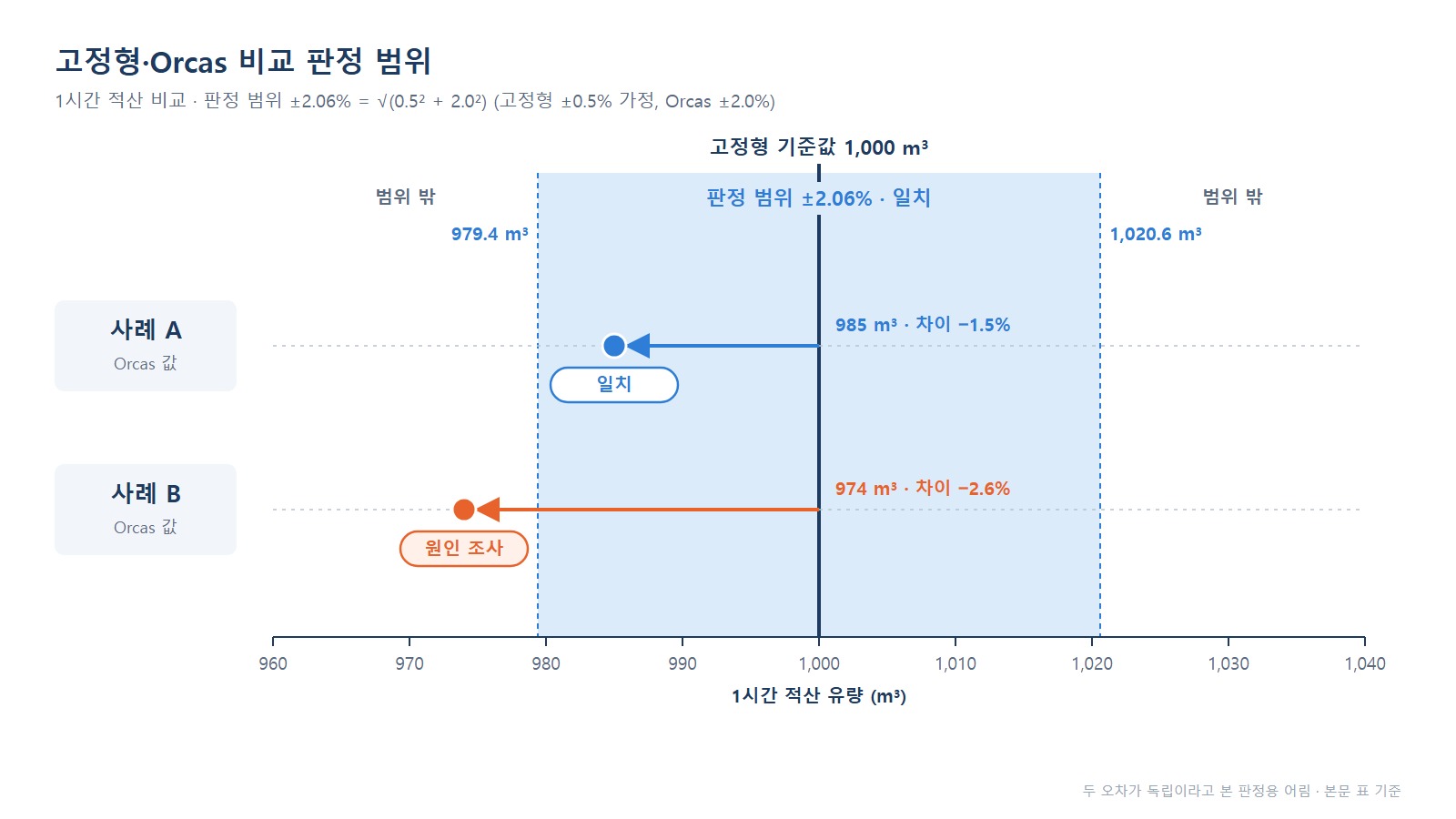

Orcas의 정확도는 3인치 이상 배관에서 지시값의 ±1.0~2.0%(typical)이고, 상류 15D·하류 5D 직관부와 3 ft/s(약 0.91 m/s) 초과 유속, 기포 없는 액체가 전제입니다. 예를 들어 고정형 유량계의 허용차를 ±0.5%로 잡고 Orcas에는 사양 상단인 ±2.0%를 적용한 뒤, 두 오차가 서로 독립이라고 보고 제곱합의 제곱근으로 합치면 판정 범위는 약 ±2.06%가 됩니다.

사례 B처럼 범위를 넘었다고 해서 고정형이 틀렸다고 바로 단정할 수는 없습니다. 휴대형 쪽의 배관 입력이나 설치 위치가 원인일 수도 있으니, 아래 항목을 차례로 확인한 뒤 다시 비교하세요. 또 Orcas의 ±1.0~2.0%는 보증 한계가 아니라 typical 값입니다. 이 합성은 가정에 기댄 판정용 어림일 뿐, 표준 불확도 계산이나 계약상 합격 기준으로 쓸 수는 없습니다.

두 계기 허용차를 합친 범위 밖으로 나간 경우에만 원인 조사로 넘어갑니다

정확도와 반복성은 무엇이 다를까요?

정확도는 참값에 얼마나 가까운지, 반복성은 같은 조건에서 값이 얼마나 일정한지를 뜻합니다. Orcas의 반복성은 0.5%입니다. SoundWater 기술 자료의 예를 빌리면, 기준 유량 1,000 gpm에서 990~1,010 gpm이 나오면 ±1% 이내의 정확도이고, 같은 조건에서 998·996·997 gpm이 나오면 반복성은 약 0.20%입니다. 값이 흔들리는 상태에서는 차이가 2%인지 3%인지조차 가려지지 않으므로, 현장 비교에서는 반복성이 먼저입니다.

비교에 앞서 고정형 계기의 모델과 허용차부터 확인합니다

배관 치수

배관 치수는 공칭값 말고 실측값으로

클램프온 유량계는 유속에 내경으로 계산한 단면적을 곱해 유량을 구합니다. 단면적은 내경의 제곱에 비례하므로 내경 1% 오차가 유량에서는 약 2% 오차가 됩니다.

외경 114.3 mm, 두께 6.02 mm인 배관이라면 내경은 102.26 mm입니다. 여기서 두께를 실제보다 0.5 mm 작게 넣으면 내경이 103.26 mm로 계산되어 유량이 약 2.0% 크게 나오고, 이 오차 하나가 앞의 판정 범위를 거의 다 차지합니다. SoundWater도 관경이 작을수록 같은 치수 오차의 영향이 크다고 설명합니다. 0.01인치(0.254 mm) 오차는 1인치 관에서 직경의 약 1%, 10인치 관에서 약 0.1%이고, 유량으로는 그 두 배가 됩니다.

고정형과 같은 유동을 재는 위치 고르기

Orcas는 고정형 유량계와 같은 배관, 같은 유량이 지나는 직관 구간에 붙이고 상류 10~15D 이상을 확보하세요. 피해야 할 위치는 두 가지입니다.

• 분기관이나 바이패스: 두 계기 사이에 있으면 서로 다른 물을 재게 되어 비교 자체가 성립하지 않습니다.
• 엘보, 밸브, 펌프, 축소관 바로 뒤: 와류와 비대칭 유동이 남아 치수가 맞아도 계통 오차가 생깁니다. 4인치 배관이라면 10D가 약 40인치(약 1 m), 15D가 약 60인치(약 1.5 m)입니다.

고정형 유량계 자체도 상류 교란원이 될 수 있습니다. 직관 여유가 있다면 고정형의 상류 쪽 직관부에 Orcas를 두는 편이 무난합니다.

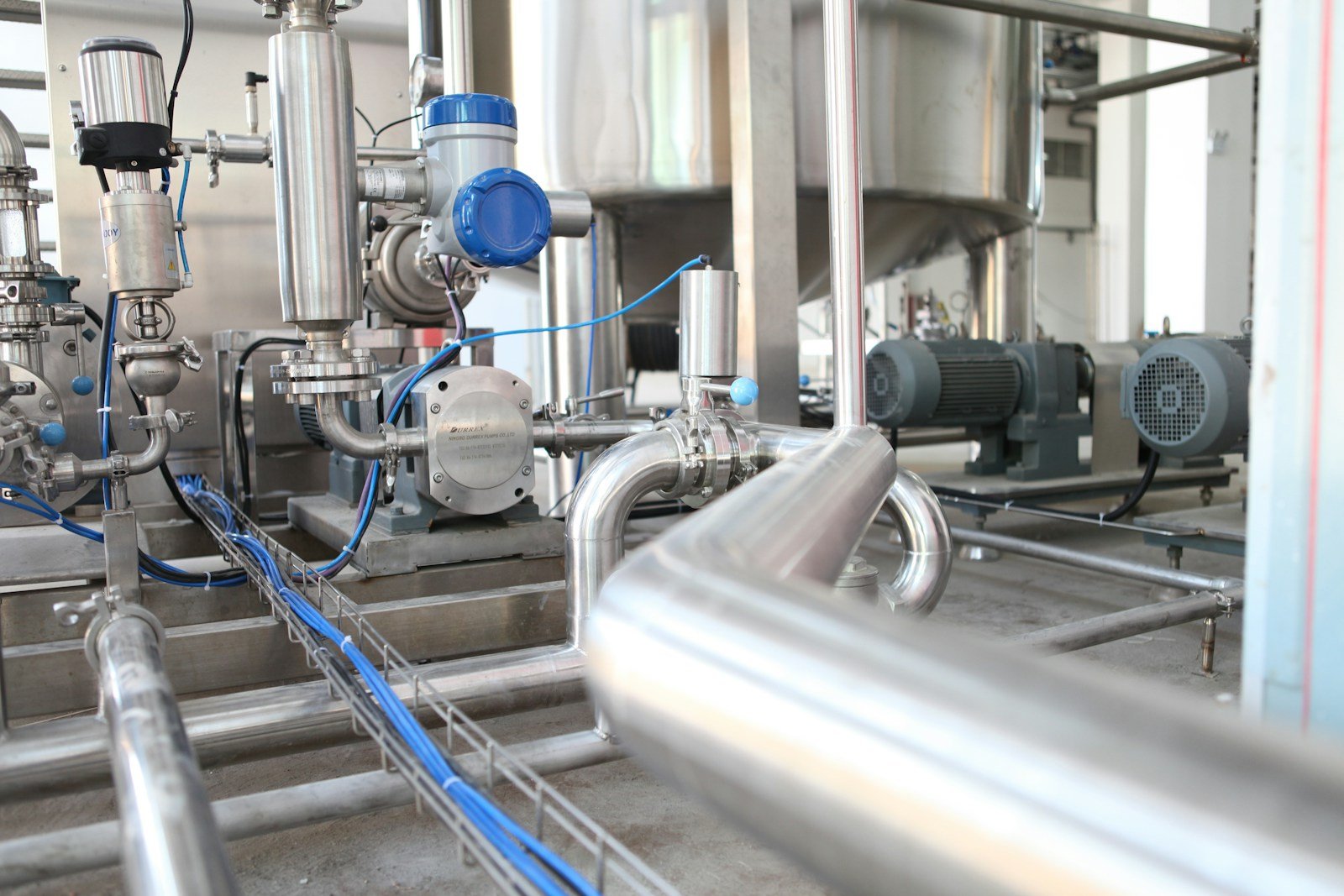

클램프온 센서는 교란원에서 충분히 떨어진 직관부에 붙입니다

물이라면 Auto Calibrate로 음속 맞추기

Auto Calibrate는 측정 음속이 사용자가 입력한 액체 음속에 맞도록 전파 시간 계산을 1분 동안 보정하는 기능입니다. 음속이 잘 알려진 물에 알맞습니다.

관벽이나 라이닝을 지나는 시간, 파면 검출 시점 같은 작은 계통 오프셋을 줄이는 것이 목적입니다. Orcas 앱의 Advanced Setup에서 켜고 기준 음속을 넣은 뒤 Setup 메뉴를 빠져나오면 루틴이 시작됩니다. 결과 계수는 비휘발성 메모리에 저장되어 다음 설정 변경이나 재보정 전까지 유지됩니다.

순시값 말고 같은 시간 구간의 적산값으로

펌프 맥동이나 밸브 동작으로 순시 유량이 흔들리는 배관에서는 두 계기의 같은 시간 구간 적산값을 맞대야 판정이 안정됩니다.

• 로깅: 기록 시간에 따라 샘플 주기가 자동으로 늘어납니다. 10시간 이하에서는 5초, 1일이면 9초 간격이고, CSV에는 유량·유속·체적과 함께 측정마다 품질 값이 남습니다.
• 적산 비교: 고정형의 적산계 값을 시작과 끝 시각에 기록하고 Orcas 로그의 같은 구간 체적과 비교합니다.

화면 값의 흔들림은 Setup → Advanced → Time Constant를 늘리거나, 누적 평균을 내는 Infinite Averaging으로 줄일 수 있습니다. 다만 평균은 표시를 안정시킬 뿐 유동 자체를 고치지는 못합니다. 흔들림이 크다면 위치 선정부터 다시 보세요.

맥동이 있는 배관은 같은 구간의 적산값으로 비교합니다

유량계 현장 검증 기록 순서

입력값과 설치 조건, 비교 구간, 판정 기준을 함께 남겨 두어야 다음 검증 때 같은 조건으로 되풀이할 수 있습니다.

1. 고정형 유량계의 모델, 허용차, 최근 교정 이력을 확인합니다.
2. 배관 외경과 두께를 실측해 Orcas 앱 Pipe 메뉴에 Custom으로 입력합니다.
3. 상류 직관이 확보된 위치에 장착하고 신호 품질과 반복성을 확인합니다.
4. 물이고 음속을 확신할 수 있으면 Auto Calibrate를 실행합니다.
5. 로깅을 시작하고 고정형 적산값을 시작·종료 시각에 기록합니다.
6. 같은 구간의 차이를 계산해 합성 허용차와 비교하고, 앱 설정 화면과 장착 사진을 첨부합니다.

Orcas 자체의 소급성이 필요하다면 NIST 소급 교정 성적서를 따로 요청할 수 있습니다. SoundWater는 기준 전자기 유량계 두 대를 쓰는 800G 교정 설비의 측정 보증 프로그램도 공개하고 있습니다.
