MadgeTech Pulse101A 펄스 데이터로거

MadgeTech Pulse101A 펄스 데이터로거

MODEL
Pulse101A
브랜드
MADGETECH

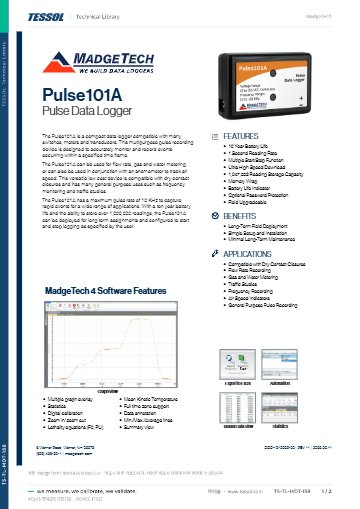

제품 자료
제품문의 구매하기

유량계·전력량계 펄스를
세어 사용량을 남기는 로거

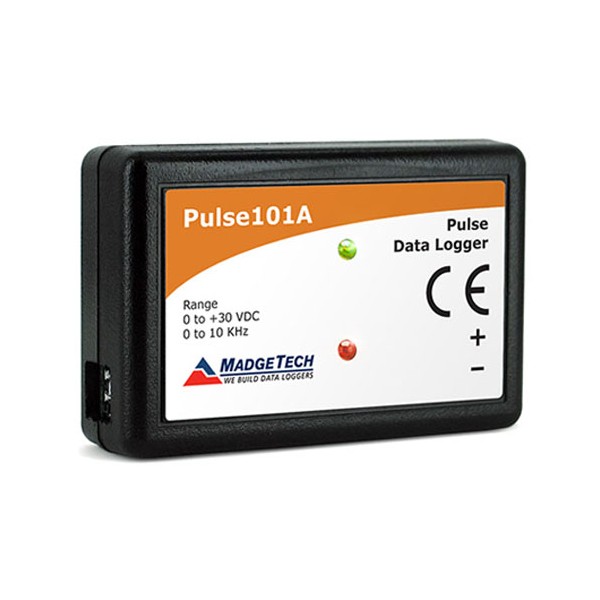

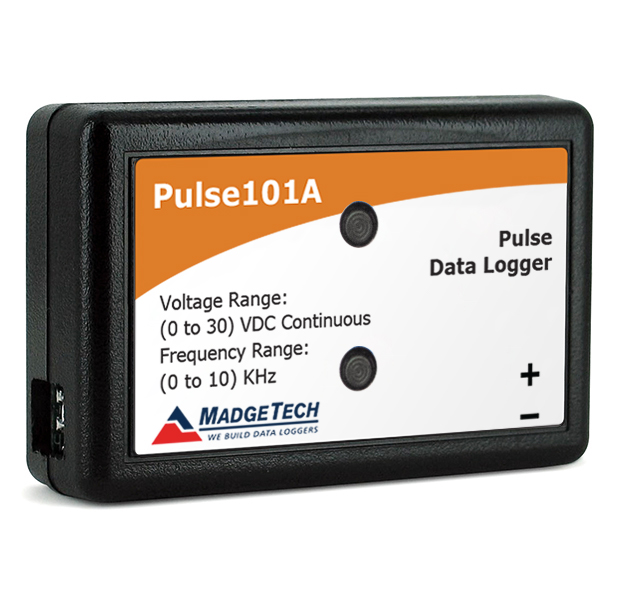

MadgeTech Pulse101A 펄스 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech Pulse101A는 유량계·전력량계·우량계·풍속계가 내는 펄스와 접점 닫힘 횟수를 최대 10 kHz까지 계수해 기록하는 소형 펄스 데이터로거(펄스 카운터 로거)입니다. 계수값은 유량과 풍속 같은 공학 단위로 환산해 사용량 이력으로 남길 수 있습니다.

10 µs 이상의 펄스와 접점 닫힘을 인식하고, 1,047,552개 데이터를 1초부터 24시간까지의 간격으로 저장합니다. 3.6 V 리튬 배터리는 일반 10년 지속되며, 이 로거는 (주)테솔이 국내에 공식 공급합니다.

10 kHz

최대 펄스 속도

10 µs

최소 펄스 폭·접점 닫힘

1,047,552개

저장 용량

10년

배터리 일반 수명

특징

빠른 펄스도
빠짐없이 계수

핵심 특징현장에서 달라지는 점
10 kHz 계수초당 1만 번까지의 펄스를 세므로 빠르게 회전하는 계측기의 출력도 누락 없이 집계합니다.
10 µs 펄스 폭10 µs 이상의 펄스와 접점 닫힘을 인식하므로 짧은 접점 신호도 기록합니다.
0 ~ 30 VDC 입력낮은 전압의 접점부터 제어 신호까지 한 대의 로거로 연결합니다.
내부 약한 풀업60 µA 미만의 내부 풀업이 있어 무전압 접점을 별도 전원 없이 받습니다.
상·하한 경보와 LED상·하한을 정해 두면 상태 LED 두 개가 이상을 알려 주므로 현장에서 바로 확인할 수 있습니다.
푸시 버튼 시작·정지버튼으로 시작과 정지를 반복할 수 있어 PC 없이도 구간별로 기록을 나눌 수 있습니다.

단위 환산

펄스당 값으로
공학 단위 환산

기록한 펄스 수는 소프트웨어에서 유량이나 풍속 같은 공학 단위로 환산합니다. 필요한 값은 계량기의 펄스당 값뿐이므로, 계량기 설명서에서 펄스 환산 계수를 먼저 확인하세요.

1,047,552개 데이터를 1초 간격으로 쓰면 약 12.1일(1,047,552 ÷ 86,400)을 담습니다. 다중 시작·정지 모드에서는 저장 용량이 349,184개이므로, 구간을 나누어 기록할 때는 이 값을 기준으로 기간을 계획하세요.

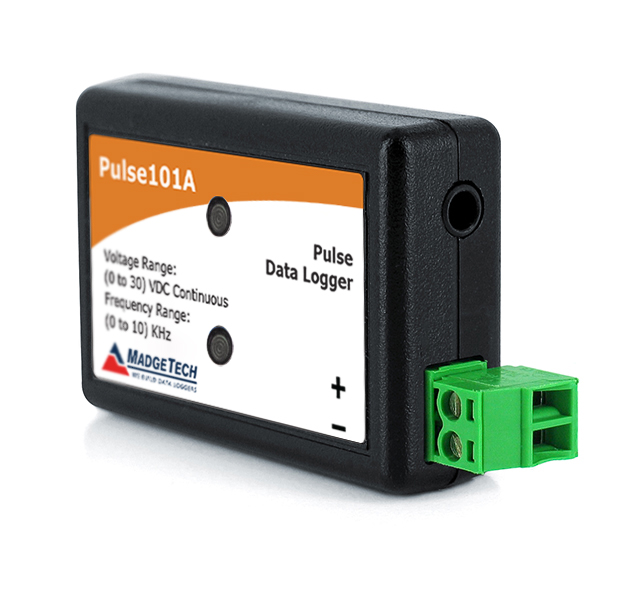

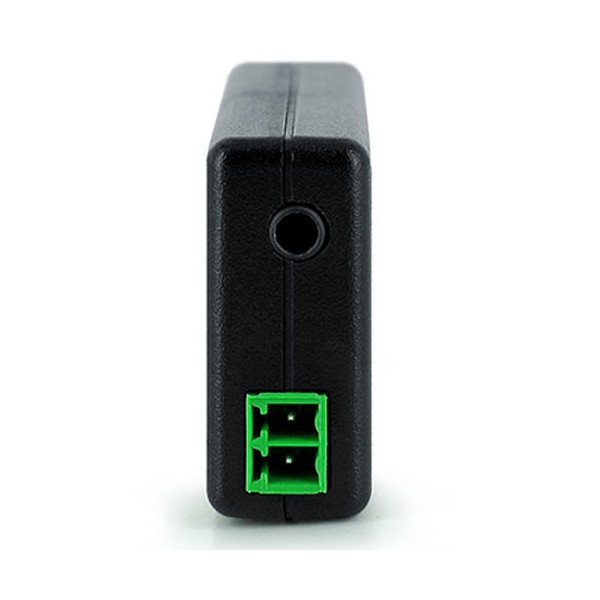

MadgeTech Pulse101A - 녹색 2극 단자가 달린 Pulse101A

입력 배선과 IFC200 케이블

입력은 탈착식 나사 단자로 연결하고, 데이터는 IFC200 USB 인터페이스 케이블(별매)로 MadgeTech 4 소프트웨어에 내려받습니다. 별도의 MadgeTech 4 Secure 소프트웨어에는 21 CFR Part 11 요건에 대응하는 기능(전자서명, 접근 코드, 감사추적)이 있습니다.

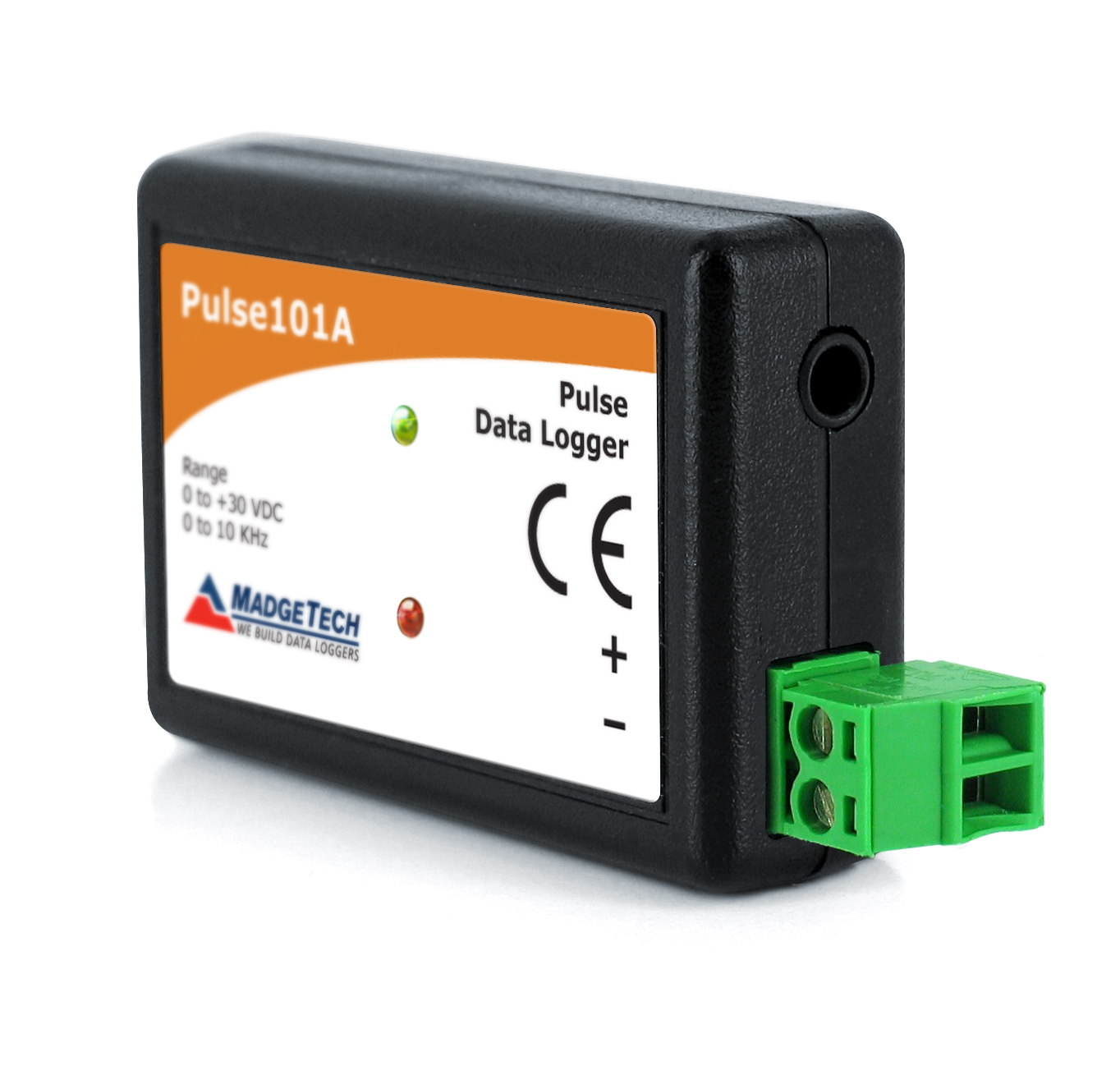

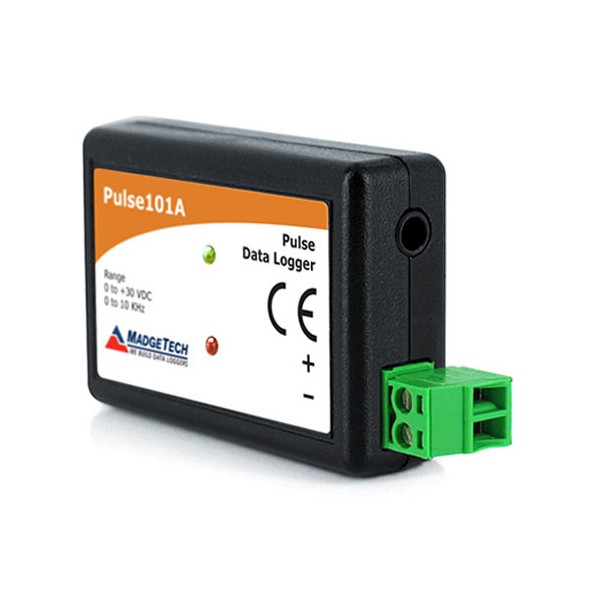

MadgeTech Pulse101A - 단자와 LED가 보이는 Pulse101A
단자와 LED가 보이는 Pulse101A

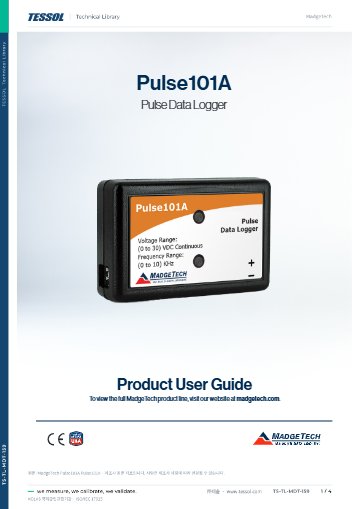

사용 방법

Pulse101A
펄스 환산 계수 설정과 기록 순서

Pulse101A는 IFC200 USB 인터페이스 케이블(별매, 품번 900298-00)로 PC에 연결하고 MadgeTech 4에서 기록을 설정·회수합니다. 기록한 펄스 수는 소프트웨어에서 펄스당 값을 입력해 유량이나 풍속으로 환산합니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토(2.03.06 이상)
MadgeTech 4 Secure전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션(4.1.3.0 이상)
IFC200 USB 인터페이스 케이블Standard 시리즈 로거를 PC USB 포트에 연결

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2MadgeTech 4 설치를 마친 뒤 IFC200을 Pulse101A에 끼우고 USB 쪽을 PC의 빈 USB 포트에 연결하세요. IFC200은 USB 포트에 꽂으면 드라이버가 자동으로 설치됩니다.
3MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요.
5입력 배선을 탈착식 나사 단자에 연결하세요. 현장에서 푸시 버튼을 5초 동안 누르면 녹색 LED가 깜박이며 기록을 시작하고, 다시 5초 누르면 빨간 LED가 깜박이며 멈춥니다.
6내려받은 기록은 계량기 설명서의 펄스 환산 계수를 MadgeTech 4에 입력해 공학 단위로 확인하세요.
7회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. 같은 설정을 반복할 때는 최근 Custom Start 값을 그대로 적용하는 Quick Start를 사용하세요.

사양

Pulse101A
주요 사양

항목사양
최대 펄스 속도10 kHz
입력탈착식 나사 단자 · 0 ~ 30 VDC · Low 0.4 V 미만 · High 2.8 V 초과 · 약한 풀업 60 µA 미만 · 입력 임피던스 60 kΩ 초과
최소 펄스 폭 · 접점 닫힘10 µs 이상
공학 단위소프트웨어에서 유량 · 풍속 등으로 환산
메모리1,047,552개 (다중 시작 · 정지 모드 349,184개) · 메모리 랩
기록 간격1초 ~ 24시간마다 1회
시작 방식즉시 · 최대 18개월 지연 · 푸시 버튼 다중 시작 · 정지
정지 방식소프트웨어 수동 · 지정 시각
경보 · LED상 · 하한 프로그래밍 · 상태 LED 2개
배터리3.6 V 리튬 (사용자 교체) · 일반 10년
통신USB (인터페이스 케이블 필요) · 115,200 baud
소프트웨어MadgeTech 4 Standard 2.03.06 이상 · Secure 4.1.3.0 이상
사용 환경-40 ~ +80 °C · 0 ~ 95 %RH
크기 · 무게35 × 54 × 15 mm · 24 g
재질폴리카보네이트
교정 방식소프트웨어 디지털 교정 · 교정 날짜 본체에 자동 기록
시간 정확도25 °C 단독 기록 시 월 ±1분
비밀번호선택 사양 (설정 변경만 제한)
인증 표시CE
품번901312-00

활용 분야

계량기 펄스로
사용량 집계

  • 유량계 — 배관을 지나는 유체의 펄스를 계수해 사용량을 집계합니다.
  • 전력량계 — 펄스 출력으로 적산 전력을 기록합니다.
  • 우량계·풍속계 — 강우와 바람이 만드는 펄스를 계수합니다.
  • 스위치·접점 — 장비가 작동한 횟수를 셉니다.
  • 공정 설비 — 계측 펄스를 설비 가동 기록과 함께 모읍니다.

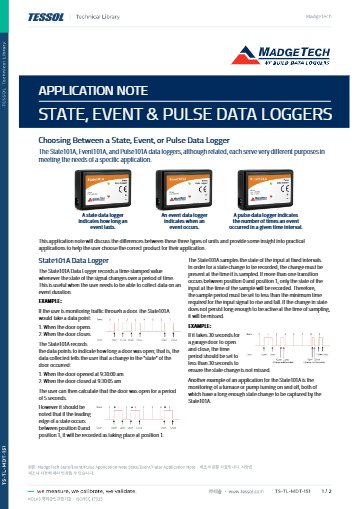

선택 가이드

신호 전달 방식에 따라
고르는 펄스 로거

이럴 때 (현장 조건·용량)권장 모델선택 이유
펄스를 USB로 PC에 내려받으면 충분할 때Pulse101A유선 소형 펄스 로거이기 때문입니다.
펄스를 무선으로 받아야 할 때RFPulse2000A무선 전송 펄스 로거입니다.
상태가 바뀐 사건을 기록할 때Event101A상태가 바뀐 사건을 기록하기 때문입니다.
켜짐·꺼짐 상태만 기록할 때State101A0 ~ 30 V 상태 입력입니다.
전압 값을 기록할 때Volt101A160 mV부터 30 V까지 네 모델이 있기 때문입니다.

구성·옵션

Pulse101A 구성과
별매 품목

구분내용
본체Pulse101A 로거 (품번 901312-00)
인터페이스IFC200 USB 인터페이스 케이블 (별매, 품번 900298-00)
교체 배터리LTC-7PN (품번 900352-00)
소프트웨어MadgeTech 4 Standard 2.03.06 이상 · Secure 4.1.3.0 이상
