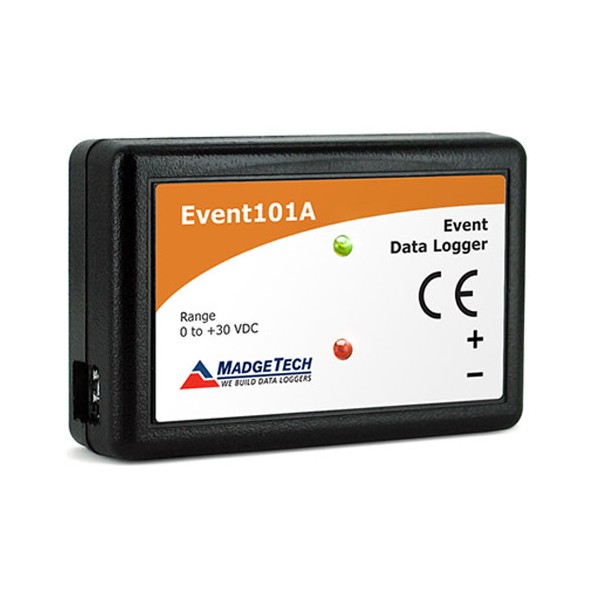

MadgeTech Event101A 이벤트 데이터로거

MadgeTech Event101A 이벤트 데이터로거

MODEL
Event101A
브랜드
MADGETECH
제품 자료
제품문의 구매하기

문 열림과 펌프 작동 시각을⁣ 남기는 이벤트 로거

MadgeTech Event101A 이벤트 데이터로거⁣ 입력 범위 : 0 ~ 30 V⁣ 입력 레벨 : Low 2.8 V⁣ 입력 임피던스 : >60 kΩ

견적 받기

MadgeTech 한국 독점 공급 파트너

MadgeTech Event101A는 0 ~ 30 V 입력에서 상태가 바뀐 사건을 기록하는 소형 이벤트 데이터로거(이벤트 로거, 접점 상태 변화 로거)로, 문 열림·닫힘과 펌프·장비 작동 시각을 465,578개 메모리에 남깁니다.

배터리는 3.6 V 리튬으로 기록 빈도에 따라 일반 10년을 버티므로 설치 후 오랜 기간 교체 없이 이력이 쌓입니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

465,578개

메모리

4 Hz

기록 속도 상한

0 ~ 30 V

입력 범위

10년

배터리 일반

특징

상태 변화를⁣ 사건으로 기록

핵심 특징현장에서 달라지는 점
상태 변화 기록켜짐·꺼짐이 바뀐 순간이 사건으로 남아 발생 시각을 정확히 찾습니다.
넓은 입력여러 장비의 신호를 받아 한 모델로 여러 종류의 설비에 장착합니다.
지연 시작즉시 시작하거나 최대 18개월 뒤에 시작하도록 예약합니다.
버튼 시작·정지푸시 버튼으로 여러 번 시작하고 멈춰 현장 조작이 단순합니다.
LED 경보상·하한을 정하면 LED가 깜빡여 이탈을 알립니다.
배터리 상태 표시배터리가 부족하면 LED로 표시해 교체 시점을 놓치지 않습니다.

입력 조건

입력 신호와⁣ 시작 방법

입력은 탈착식 나사 단자로 연결하며 내부 약한 풀업이 있고 입력 임피던스는 높게 유지됩니다. Low는 0.4 V 미만, High는 2.8 V 초과로 구분하고 최소 활성(Low) 시간은 10 µs입니다.

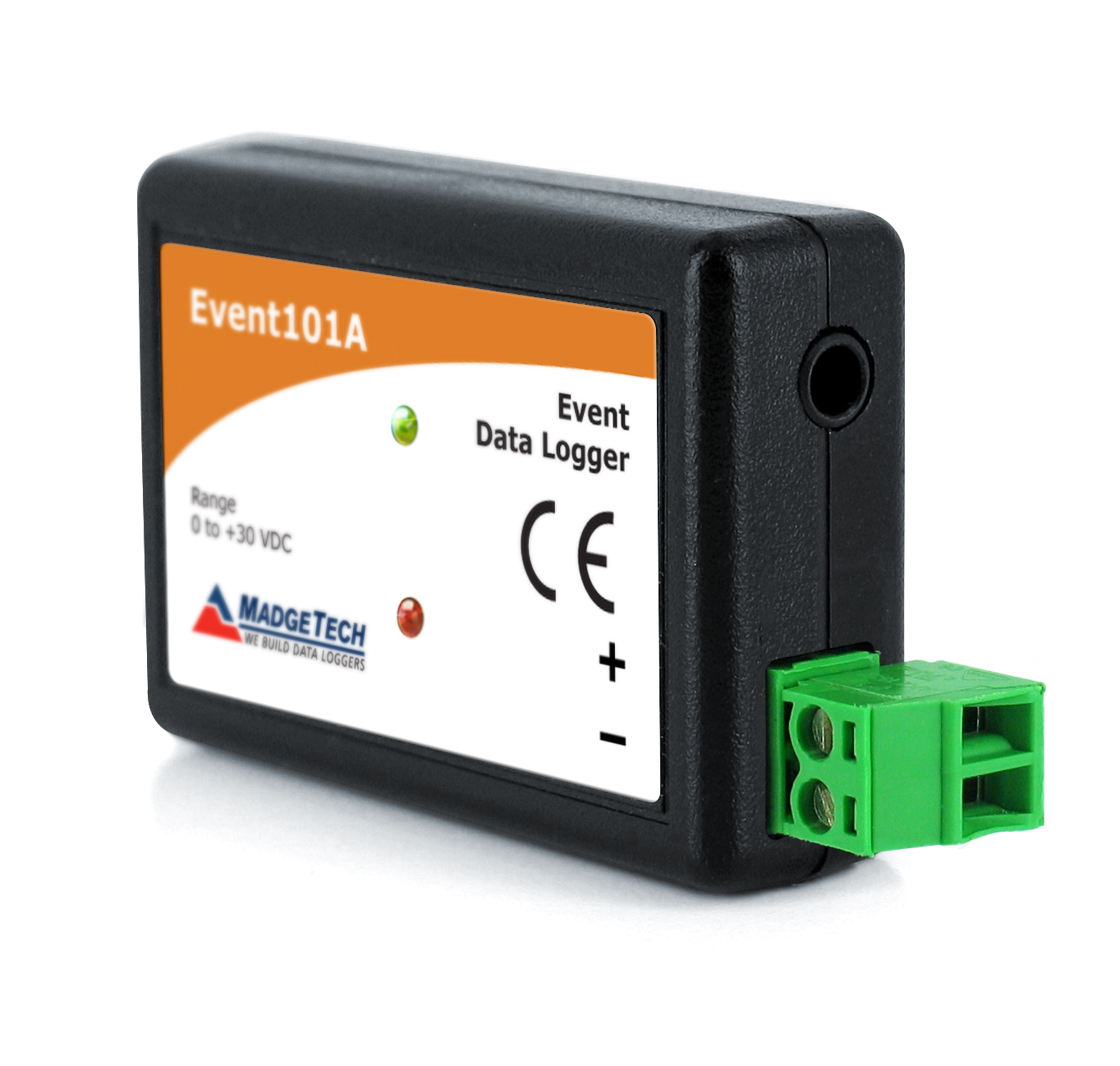

MadgeTech Event101A - 녹색 2극 단자가 달린 Event101A

시작 방식과 소프트웨어

즉시 시작, 최대 18개월 지연 시작, 푸시 버튼 시작과 정지를 지원합니다. 별도의 MadgeTech 4 Secure 소프트웨어에는 21 CFR Part 11 요건에 대응하는 기능(전자서명, 접근 코드, 감사추적)이 있습니다.

사용 방법

Event101A⁣ IFC200 연결과 버튼 시작 설정

Event101A는 IFC200 USB 인터페이스 케이블(별매)로 PC에 연결해 MadgeTech 4에서 즉시 시작이나 최대 18개월 지연 시작을 정하고, 현장에서는 푸시 버튼으로 기록을 여러 번 시작하고 멈춥니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토
MadgeTech 4 Secure전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션
IFC200 USB 인터페이스 케이블Standard 시리즈 로거를 PC USB 포트에 연결, 115,200 baud

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2MadgeTech 4 설치를 마친 뒤 IFC200을 Event101A에 끼우고 USB 쪽을 PC의 빈 USB 포트에 연결하세요. IFC200은 USB 포트에 꽂으면 드라이버가 자동으로 설치됩니다.
3MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요.
5현장에서는 푸시 버튼으로 기록을 여러 번 시작하고 멈출 수 있습니다.
6회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. 같은 설정을 반복할 때는 최근 Custom Start 값을 그대로 적용하는 Quick Start를 사용하세요.

사양

Event101A⁣ 주요 사양

항목사양
입력 범위0 ~ 30 V
입력 레벨Low <0.4 V · High >2.8 V
입력 임피던스>60 kΩ
내부 약한 풀업<60 µA
최소 활성(Low) 시간10 µs
메모리465,578개
기록 간격4 Hz ~ 24시간마다 1회
LED 표시등빨강 · 초록
배터리3.6 V 리튬 · 기록 빈도에 따라 일반 10년(사용자 교체)
재질ABS 플라스틱
크기 · 무게35 × 54 × 15 mm · 24 g
사용 환경-40 ~ +80 °C · 0 ~ 95 %RH(비응결)
통신 속도115,200 baud
인터페이스IFC200(별매)
소프트웨어MadgeTech 4

디지털 입력 로거 비교

항목Event101AState101APulse101A
기록하는 것상태 변화 사건켜짐 · 꺼짐, 열림 · 닫힘 상태펄스 · 접점 횟수(최대 10 kHz)
입력0 ~ 30 V · Low <0.4 V · High >2.8 V0 ~ 30 V · Low <0.4 V · High >2.8 V0 ~ 30 VDC · Low <0.4 V · High >2.8 V
메모리465,578개465,578개1,047,552개
기록 간격4 Hz ~ 24시간마다 1회4 Hz ~ 24시간마다 1회1초 ~ 24시간마다 1회
배터리3.6 V 리튬 · 일반 10년일반 10년3.6 V 리튬 · 일반 10년
MadgeTech Event101A 이벤트 데이터로거 제품 사진

활용 분야

상태가 바뀐 시각을⁣ 남기는 현장

  • 출입 관리 — 문 열림·닫힘 이력을 장기간 기록합니다.
  • 설비 가동 — 펌프와 장비가 켜지고 꺼진 순간을 남깁니다.
  • 품질 이력 — 공정 상태가 바뀐 시점을 시간 순으로 확인합니다.
  • 현장 연구 — 특정 사건이 발생한 시각을 장기간 기록합니다.
MadgeTech Event101A 이벤트 데이터로거 제품 사진

선택 가이드

디지털 입력⁣ 로거 선택

이럴 때 (사용 조건)권장 모델선택 이유
상태가 바뀐 사건을 기록할 때Event101A상태 변화를 사건 단위로 저장합니다.
켜짐·꺼짐 상태 자체를 기록할 때State101A열림·닫힘 상태 값을 기록합니다.
펄스나 접점 횟수를 셀 때Pulse101A최대 10 kHz 펄스를 집계합니다.
펄스를 무선으로 받을 때RFPulse2000A무선 전송 방식의 펄스 로거입니다.
MadgeTech Event101A 이벤트 데이터로거 제품 사진

구성·옵션

구성품과⁣ 별매 품목

구분내용
인터페이스IFC200 USB 케이블(별매)
입력 단자탈착식 나사 단자
배터리3.6 V 리튬(사용자 교체)
