MadgeTech Motor101A 모터 작동 상태 데이터로거

MadgeTech Motor101A 모터 작동 상태 데이터로거

MODEL
Motor101A
브랜드
MADGETECH

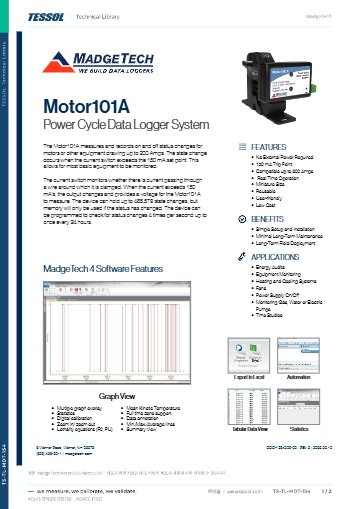

제품 자료
제품문의 구매하기

배선을 끊지 않고
모터 가동 시간을 남기는 로거

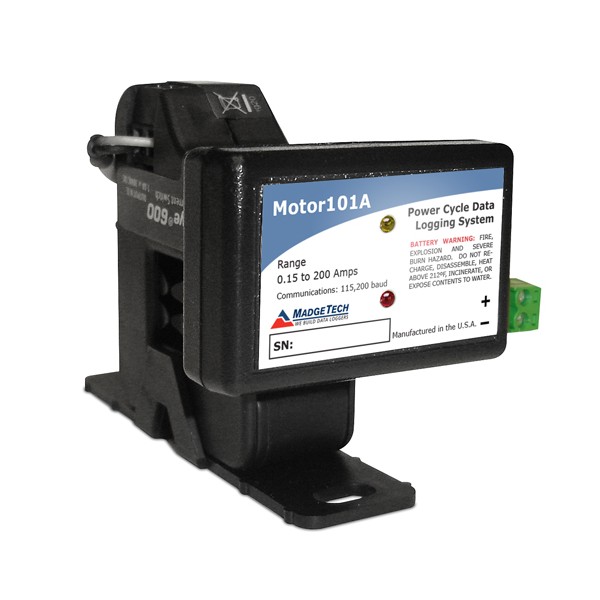

MadgeTech Motor101A 모터 작동 상태 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech Motor101A는 분할 코어 전류 스위치를 전선에 끼워 0.15~200 A 범위의 켜짐·꺼짐을 기록하는 모터 작동 상태 데이터로거(설비 가동 시간 로거)로, 배선을 끊지 않고 모터·펌프·압축기의 가동 이력을 남깁니다.

트립 포인트가 0.15 A로 고정되어 작은 부하의 기동도 켜짐으로 판정하고, 465,578개 데이터를 4 Hz부터 24시간까지의 간격으로 저장합니다. 3.6 V 리튬 배터리가 일반 10년 지속되는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

0.15 ~ 200 A

전류 스위치 감지 범위

0.15 A

고정 트립 포인트

465,578개

저장 용량

10년

배터리 일반 수명

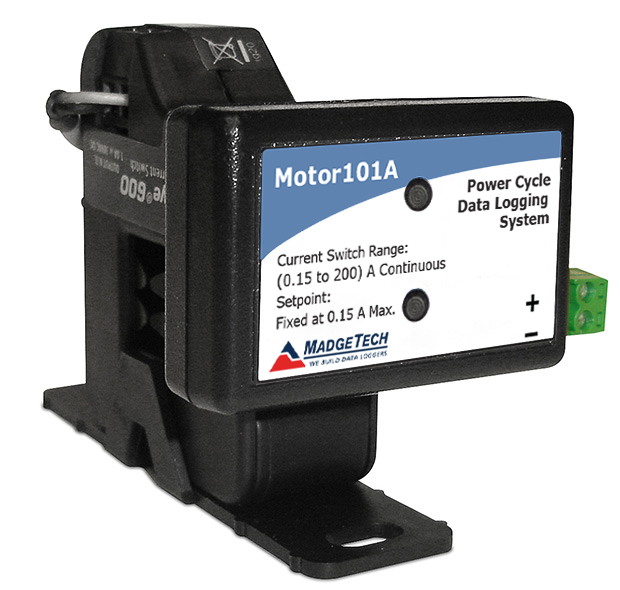

MadgeTech Motor101A - 전류 스위치와 결합한 Motor101A
전류 스위치와 결합한 Motor101A

특징

전선을 끊지 않는
가동 기록

핵심 특징현장에서 달라지는 점
분할 코어 설치코어를 열어 전선에 끼우기만 하므로 가동 중인 설비에도 정지 없이 설치합니다.
0.15 A 고정 트립150 mA를 넘는 전류가 흐르면 켜짐으로 판정하므로 소형 모터의 기동과 정지를 구분합니다.
0.15 ~ 200 A 범위하나의 전류 스위치가 소형 펌프부터 대형 모터까지 같은 판정 기준으로 감지합니다.
푸시 버튼 시작·정지현장에서 버튼으로 시작과 정지를 반복하므로 PC 없이 구간별 기록을 나눕니다.
LED 상태 표시빨강·초록 LED가 기록 상태를 보여 주므로 설치 직후 동작을 눈으로 확인합니다.
MadgeTech 4 호환시작, 중지, 다운로드를 소프트웨어에서 처리해 가동 이력을 표와 그래프로 정리합니다.

판정 기준

트립 포인트와
부하 전류 대조

전류가 트립 포인트 이상이면 켜짐, 미만이면 꺼짐으로 기록하므로 부하의 최소 운전 전류가 0.15 A보다 충분히 커야 판정이 안정됩니다. 50 Hz 전원에서 운용하는 설비는 트립 포인트가 200 mA AC입니다.

이 로거는 켜짐·꺼짐만 남기며, 가동률과 정비 주기를 정하는 근거로 쓰입니다.

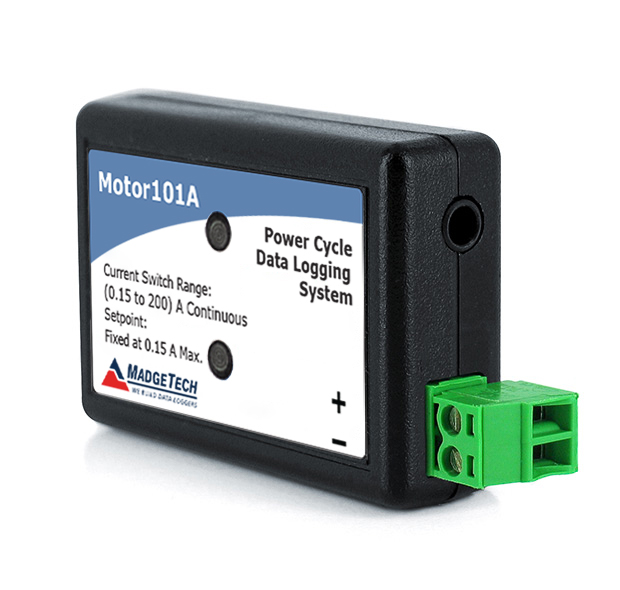

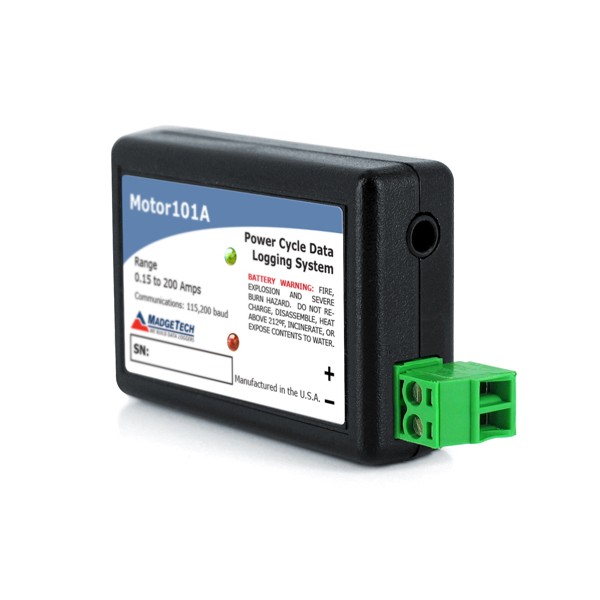

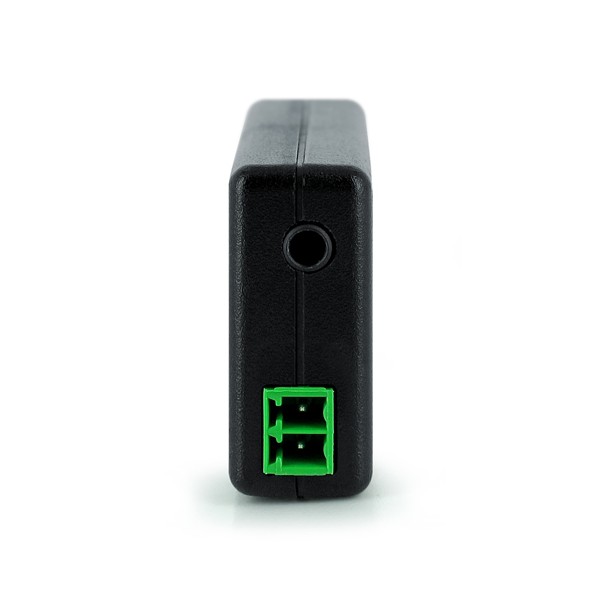

MadgeTech Motor101A - 녹색 2극 단자가 달린 Motor101A

로거와 전류 스위치, 케이블이 한 세트

구성품은 로거, 분할 코어 전류 스위치, IFC200 USB 인터페이스 케이블입니다. 전류 스위치의 상태 출력은 N.O. 1.0 A @ 30 V AC/DC이며, 별도 MadgeTech 4 Secure 소프트웨어에는 21 CFR Part 11 요건에 대응하는 기능(전자서명, 접근 코드, 감사추적)이 있습니다.

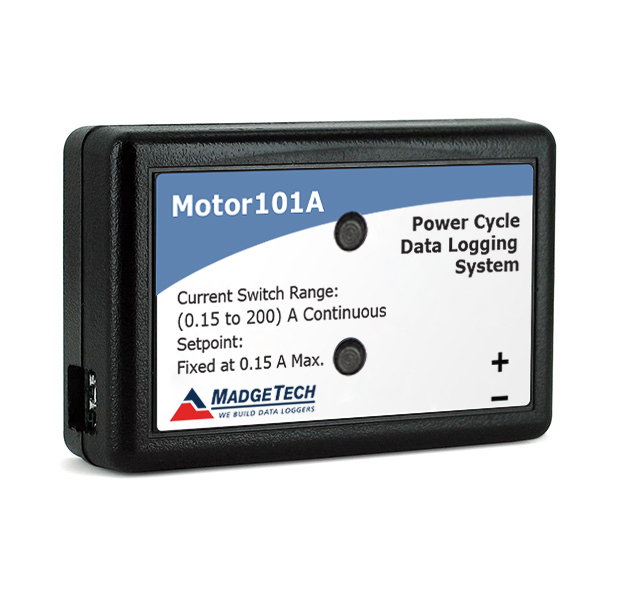

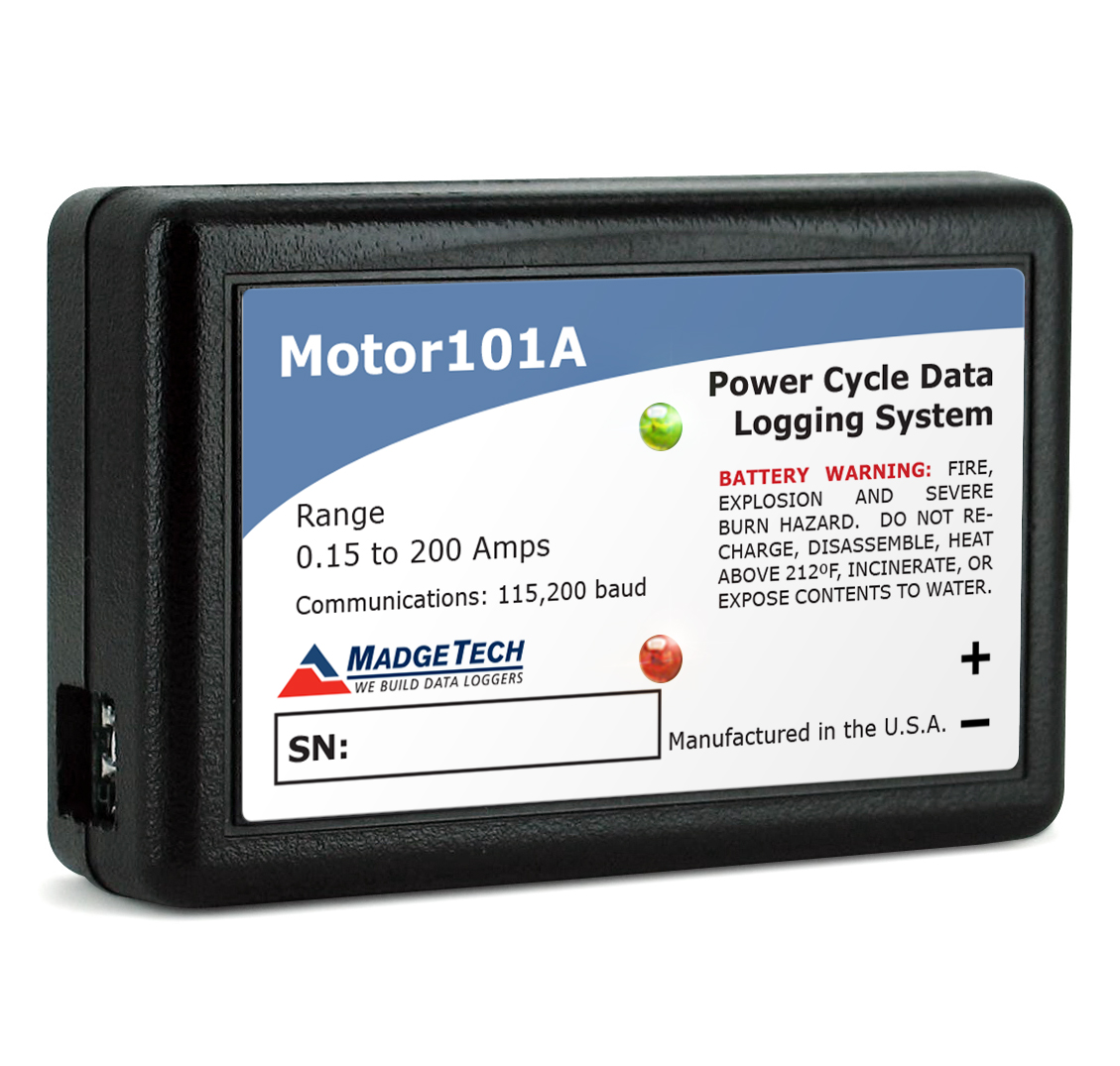

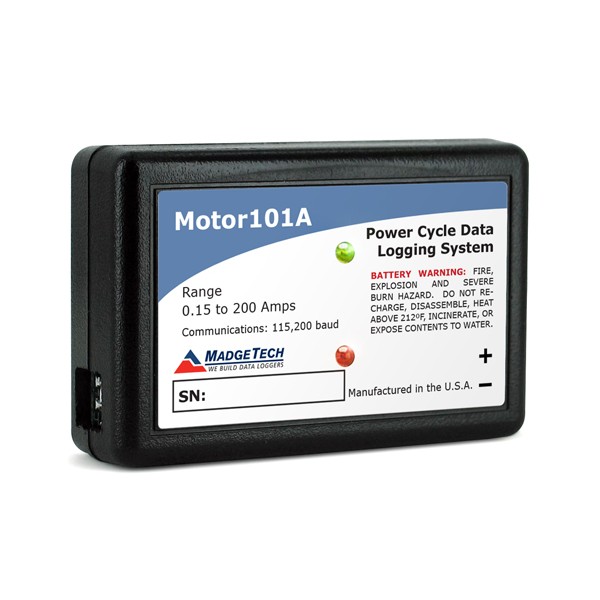

MadgeTech Motor101A - 상태·경보 LED가 있는 Motor101A 정면
상태·경보 LED가 있는 Motor101A 정면

사용 방법

Motor101A
전류 스위치 설치와 IFC200 회수

Motor101A는 세트에 포함된 IFC200 USB 인터페이스 케이블로 PC에 연결하고 MadgeTech 4에서 시작과 다운로드를 처리합니다. 분할 코어 전류 스위치가 모터 전원선의 작동 상태를 로거에 전달합니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토(2.04.06 이상)
MadgeTech 4 Secure전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션(4.1.6.0 이상)
IFC200 USB 인터페이스 케이블Standard 시리즈 로거를 PC USB 포트에 연결

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2MadgeTech 4 설치를 마친 뒤 IFC200을 Motor101A에 끼우고 USB 쪽을 PC의 빈 USB 포트에 연결하세요. IFC200은 USB 포트에 꽂으면 드라이버가 자동으로 설치됩니다.
3MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요.
5분할 코어 전류 스위치를 모터 전원선에 끼우고 로거 입력에 연결하세요.
6현장에서는 푸시 버튼으로 구간마다 시작과 정지를 반복할 수 있습니다.
7회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. 같은 설정을 반복할 때는 최근 Custom Start 값을 그대로 적용하는 Quick Start를 사용하세요.

사양

Motor101A
상세 사양

항목사양
감지 범위0.15 ~ 200 A
트립 포인트0.15 A (150 mA) 고정 · 50 Hz 운용 시 200 mA AC
상태 출력 (최대)N.O. 1.0 A @ 30 V AC/DC
전류 스위치분할 코어 · 54 × 89 × 26 mm
메모리465,578개 · 메모리 랩 (소프트웨어 설정)
기록 간격4 Hz ~ 24시간마다 1회
시작 방식즉시 · 최대 18개월 지연 · 푸시 버튼 다중 시작 · 정지
정지 방식소프트웨어 수동 · 지정 시각
데이터 형식상태 (켜짐 · 꺼짐)
배터리3.6 V 리튬 (사용자 교체) · 기록 빈도에 따라 일반 10년
사용 환경-15 ~ +40 °C · 10 ~ 90 %RH 비응결
로거 크기 · 무게35 × 54 × 15 mm · 24 g (로거만)
재질폴리카보네이트
LED 표시등빨강 · 초록
통신USB (인터페이스 케이블 필요) · 115,200 baud
소프트웨어MadgeTech 4 Standard 2.04.06 이상 · Secure 4.1.6.0 이상
교정 방식소프트웨어 디지털 교정 · 교정 날짜 본체에 자동 기록
시간 정확도25 °C 단독 기록 시 월 ±1분
비밀번호선택 사양 (설정 변경만 제한)
구성로거 + 전류 스위치 + IFC200 (품번 900381-00)
인증 표시CE

활용 분야

설비 가동 이력의
시간 기록

  • 모터·펌프 — 가동 시간과 정지 시점을 기록합니다.
  • 압축기·송풍기 — 설비별 가동률을 계산하는 근거를 남깁니다.
  • 분전반·기계실 — 배선을 끊지 않고 여러 설비에 설치합니다.
  • 정비 관리 — 가동 이력으로 정비 주기를 정합니다.
  • 시험 설비 — 장비의 켜짐·꺼짐 구간을 시간순으로 남깁니다.

선택 가이드

기록 대상별
권장 로거

이럴 때 (현장 조건·용량)권장 모델선택 이유
모터 가동 여부만 기록할 때Motor101A전선에 끼우는 전류 스위치로 켜짐·꺼짐을 기록합니다.
전류값 자체를 기록할 때Process101A직류 전류를 범위별로 기록합니다.
접점 상태, 열림·닫힘을 기록할 때State101A0 ~ 30 V 상태 입력을 받습니다.
펄스 횟수를 셀 때Pulse101A최대 10 kHz 펄스를 계수합니다.

구성·옵션

세트 구성과
별매 품목

구성품수량 · 내용
Motor101A 상태 데이터 로거1개
전류 스위치 (분할 코어)1개
IFC200 USB 인터페이스 케이블1개 (단품 품번 900298-00)
교체 배터리LTC-7PN (품번 900352-00)
세트 품번900381-00
