MadgeTech State101A 상태 데이터로거

MadgeTech State101A 상태 데이터로거

MODEL
State101A
브랜드
MADGETECH

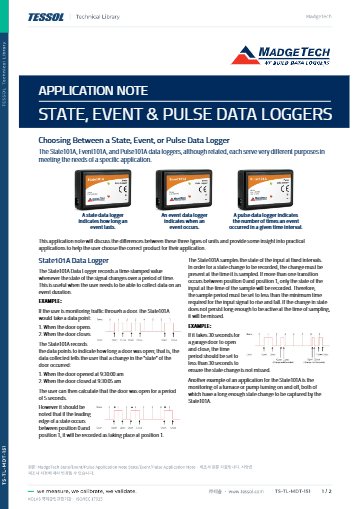

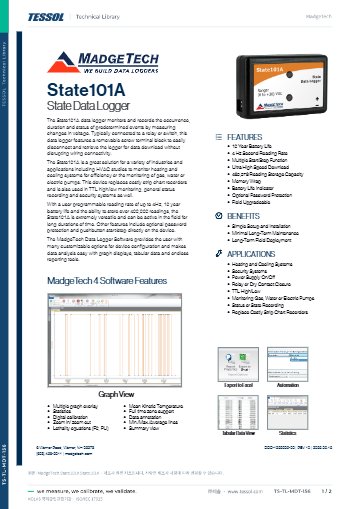

제품 자료
제품문의 구매하기

밸브와 문이 열린 시간을
시각과 함께 남기는 상태 로거

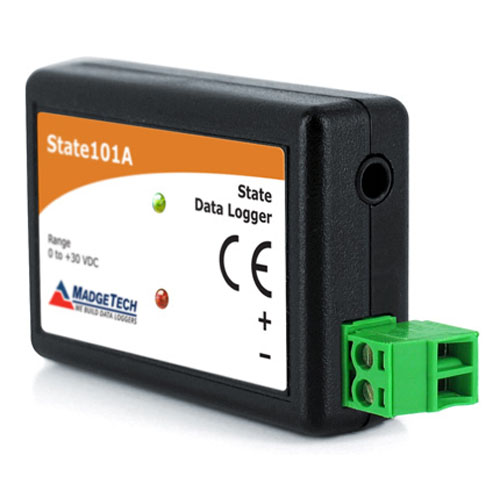

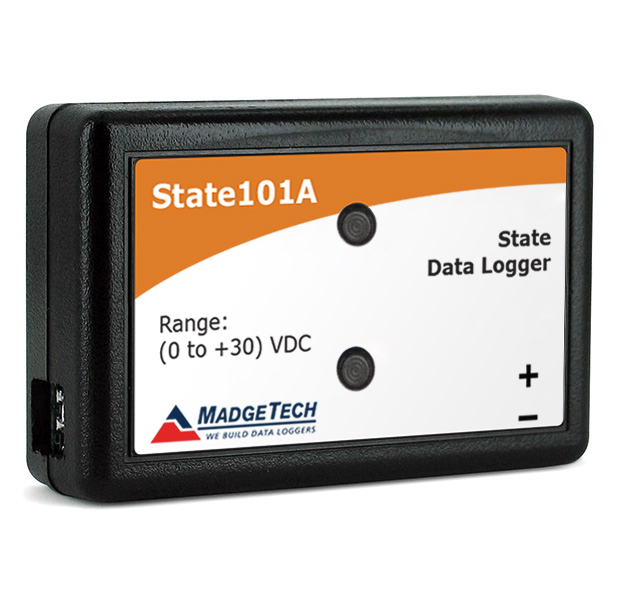

MadgeTech State101A 상태 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech State101A는 0~30 V 입력으로 밸브·문·스위치의 열림과 닫힘, 설비의 켜짐과 꺼짐을 기록하는 소형 상태 데이터로거(접점 상태 로거)입니다. 상태가 이어진 시간을 시각과 함께 남기므로 가동·개방 이력을 되짚어 볼 수 있습니다.

Low는 0.4 V 미만, High는 2.8 V 초과로 판정하고 465,578개 데이터를 4 Hz부터 24시간까지의 간격으로 저장합니다. 배터리는 일반 10년 지속되며, 이 로거는 (주)테솔이 국내에 공식 공급합니다.

0 ~ 30 V

상태 입력 범위

465,578개

저장 용량

4 Hz

초당 4회 기록

10년

배터리 일반 수명

특징

상태가 이어진
시간을 기록

핵심 특징현장에서 달라지는 점
0 ~ 30 V 입력낮은 전압의 접점 신호부터 제어 신호까지 한 대의 로거로 받습니다.
상태 길이 기록열림과 닫힘이 이어진 시간을 남기므로 문이 열려 있던 구간을 시간으로 확인할 수 있습니다.
내부 약한 풀업별도 전원 없이 무전압 접점을 연결하므로 스위치와 릴레이 접점을 바로 받습니다.
넓은 환경 범위-40 ~ +80 °C 환경에서 동작하므로 냉동 보관실과 옥외 설비에도 설치할 수 있습니다.
10년 배터리기록 빈도와 사용 조건에 따라 일반 10년 지속되므로 장기 설치 후 교체 부담이 작습니다.
소형 폴리카보네이트 본체35 × 54 × 15 mm 크기라 설비 틈이나 패널 내부에도 부착할 수 있습니다.

입력 판독

High와 Low를
가르는 기준 전압

입력이 0.4 V 미만이면 Low, 2.8 V를 넘으면 High로 읽습니다. 두 기준 사이의 전압은 판정이 불안정하므로, 연결할 신호가 이 두 기준에서 충분히 떨어져 있는지 먼저 확인하세요.

내부 약한 풀업(60 µA 미만)과 입력 임피던스 60,000 Ω이 있어, 무전압 접점은 열림 상태에서 High, 닫힘 상태에서 Low로 읽힙니다.

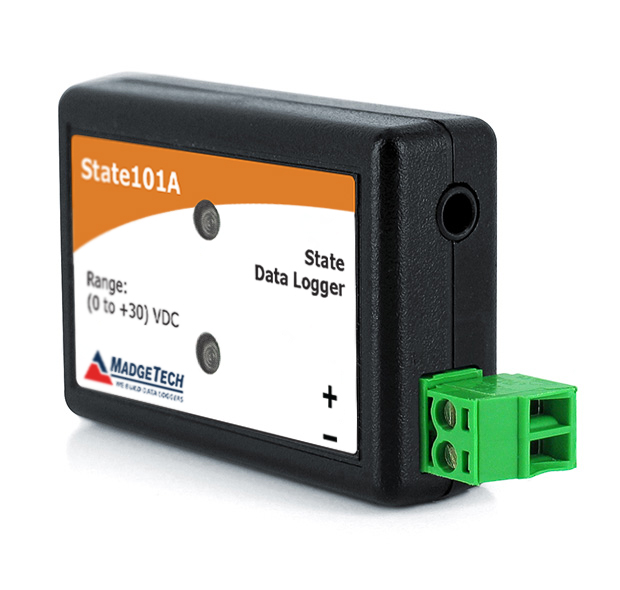

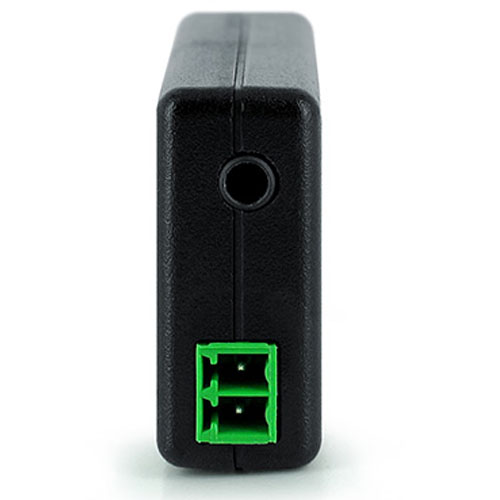

MadgeTech State101A - 녹색 2극 단자가 달린 State101A

IFC200 케이블로 로거 설정

IFC200 USB 인터페이스 케이블로 로거를 PC에 연결하고, MadgeTech 4 소프트웨어에서 시작·중지와 데이터 내려받기를 처리합니다. 케이블은 별매 품목입니다. 별도의 MadgeTech 4 Secure 소프트웨어에는 21 CFR Part 11 요건에 대응하는 기능이 있습니다.

사용 방법

State101A
열림 · 닫힘 기록의 연결과 시작

State101A는 IFC200 USB 인터페이스 케이블(별매, 115,200 baud)로 PC에 연결해 MadgeTech 4에서 시작, 중지, 내려받기를 처리합니다. Part 11 요건 대응에는 별도로 설치하는 MadgeTech 4 Secure를 사용합니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토
MadgeTech 4 Secure전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션
IFC200 USB 인터페이스 케이블Standard 시리즈 로거를 PC USB 포트에 연결, 115,200 baud

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2MadgeTech 4 설치를 마친 뒤 IFC200을 State101A에 끼우고 USB 쪽을 PC의 빈 USB 포트에 연결하세요. IFC200은 USB 포트에 꽂으면 드라이버가 자동으로 설치됩니다.
3MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요.
5시작한 로거의 입력 단자에 감시할 접점이나 상태 신호를 연결하세요.
6회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. 같은 설정을 반복할 때는 최근 Custom Start 값을 그대로 적용하는 Quick Start를 사용하세요.

사양

State101A
주요 사양

항목사양
입력0 ~ 30 V · Low 0.4 V 미만 · High 2.8 V 초과
풀업 · 입력 임피던스내부 약한 풀업 60 µA 미만 · 60,000 Ω
메모리465,578개
기록 간격4 Hz ~ 24시간마다 1회
배터리기록 빈도 · 사용 조건에 따라 일반 10년
통신IFC200 (USB) · 115,200 baud
사용 환경-40 ~ +80 °C · 0 ~ 95 %RH 비응결
크기 · 재질35 × 54 × 15 mm · 폴리카보네이트
인증 표시CE

활용 분야

밸브·문의 개방과
설비 가동 이력

  • 밸브·문 — 열림과 닫힘이 이어진 시간을 기록합니다.
  • 설비 스위치 — 장비가 켜져 있던 시간을 남깁니다.
  • 보관실 출입문 — 문이 열려 있던 구간을 시간으로 남깁니다.
  • 접점 신호 — 스위치 접점의 상태를 장기간 기록합니다.

선택 가이드

신호 종류에 따른
로거 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
문이나 밸브가 열려 있던 시간을 볼 때State101A열림과 닫힘이 이어진 시간을 기록하기 때문입니다.
바뀐 사건의 횟수만 셀 때Event101A상태 변화 사건을 기록합니다.
유량계나 전력량계 펄스를 셀 때Pulse101A최대 10 kHz 펄스를 계수하기 때문입니다.
모터 가동 여부를 전선에서 읽을 때Motor101A분할 코어 전류 스위치로 감지합니다.

구성·옵션

State101A 구성과
별매 품목

구분내용
기본State101A 로거 (0 ~ 30 V 상태 입력)
인터페이스IFC200 USB 케이블 (별매)
소프트웨어MadgeTech 4 (Secure는 별도 설치)
품번1289
