계량기 펄스를 세어
무선으로 보내는 펄스 로거

MadgeTech RFPulse2000A 무선 펄스 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech RFPulse2000A는 유량계와 전력량계의 접점, 전압 펄스를 10 µs 응답으로 세어 2.45 GHz 무선으로 RFC1000 수신기에 전송하는 무선 펄스 데이터로거(펄스 카운터, 무선 이벤트 로거)로, 계량기 배선을 늘리지 않고 사용량을 모읍니다.

메모리는 16,128개이며 9 V 배터리가 10분 간격 기준 일반 5년을 버티므로 설치 후 장기간 방치해도 수집이 이어집니다. USB로 PC에 연결하면 수신기 없이 단독으로도 운용되는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

10 µs

응답 시간

16,128개

메모리

5년

9 V 배터리 일반

2.45 GHz

IEEE 802.15.4

특징

펄스를 모아
무선으로 전달

핵심 특징현장에서 달라지는 점
빠른 응답짧은 펄스도 놓치지 않고 세어 계량 오차 요인을 줄입니다.
메모리 랩메모리가 가득 차도 오래된 값부터 덮어써 기록이 계속 이어집니다.
무선 전송배선 공사 없이 RFC1000 수신기로 값을 모읍니다.
경보 알림상·하한 경보를 소리, 화면, 이메일, SMS로 받아 이상을 바로 인지합니다.
LED 3색경보 상태를 로거 본체에서 바로 확인합니다.
단독 사용USB로 PC에 연결해 수신기 없이 운용합니다.

무선 구성

수신기별
도달 거리

RFC1000과는 실외 가시거리 2,000 ft, 실내 500 ft까지 닿습니다. 거리 단위는 ft입니다.

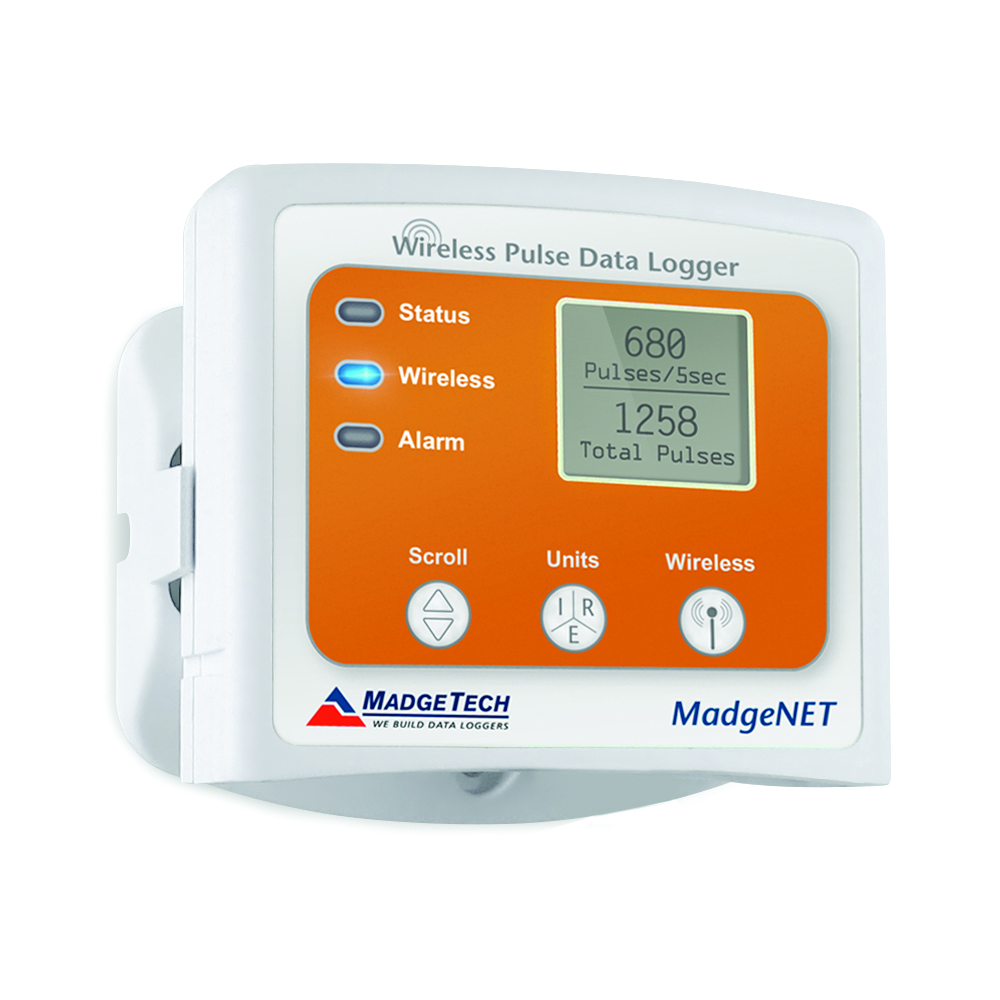

MadgeTech RFPulse2000A - 펄스 수와 초당 펄스를 표시한 RFPulse2000A

Secure 소프트웨어의 요건 대응 기능

별도의 MadgeTech 4 Secure 소프트웨어에는 21 CFR Part 11 요건에 대응하는 기능(전자서명, 접근 코드, 감사추적)이 있습니다. 로거 자체가 Part 11을 충족한다는 뜻은 아니며 소프트웨어 기능 구성입니다.

사용 방법

RFPulse2000A
무선 펄스 수집과 경보 설정

RFPulse2000A는 RFC1000 계열 수신기를 거쳐 MadgeTech 4로 펄스 값을 무선 전송하고, 소프트웨어에서 경보음·화면·이메일·SMS 경보를 설정합니다. 수신기 없이 쓸 때는 USB-mini USB로 PC에 연결합니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토(4.1.8.0 이상)
MadgeTech 4 Secure전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션(4.1.7.0 이상)
RFC1000 · RFC1000-CE · RFC1000-IP69K무선 수신, 추가 장치는 리피터로 사용
USB-mini USB 케이블단독 사용 시 PC 연결, 250,000 baud

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요. USB 드라이버가 없으면 PreInstaller.exe로 함께 설치하세요.
2RFC1000을 동봉 USB 케이블로 PC에 연결하세요.
3로거가 무선 전송 모드인지 확인한 뒤 MadgeTech 4를 실행해 Device 탭의 Connected Devices에서 로거를 찾으세요.
4로거를 선택하고 Claim 아이콘을 누른 뒤 Device 탭에서 시작 방법을 고르세요.
5경보는 Device 탭의 Manage Rules에서 New로 규칙을 만들어 정하세요.

로거와 RFC1000·RFC1000-CE·RFC1000-IP69K 사이는 실외 2,000 ft, 실내 500 ft가 최대이며, 더 멀면 RFC1000을 추가해 리피터로 두세요. 같은 네트워크의 로거와 수신기는 모두 같은 채널(기본 25)이어야 합니다.

사양

RFPulse2000A
상세 사양

항목사양
입력 레벨Low <720 mV · High >1.070 V
분해능 · 응답≤10 µs · 응답 시간 10 µs
메모리 · 기록 간격16,128개(메모리 랩) · 1초 ~ 24시간마다 1회
무선2.45 GHz IEEE 802.15.4 · ISM 2.405 ~ 2.475 GHz · +0 dBm
수신 감도-95 dBm 일반
실외 가시거리최대 2,000 ft
실내 가시거리최대 500 ft
경보상 · 하한 경보음 · 화면 · 이메일 · SMS(소프트웨어 설정) · 경보 지연 · LED 3색
배터리9 V 리튬 또는 알카라인(사용자 교체) · 10분 간격 일반 5년
연결USB-mini USB 250,000 baud(단독) · RFC1000(무선)
소프트웨어MadgeTech 4 Standard 4.1.8.0+ · Secure 4.1.7.0+
사용 환경-20 ~ +60 °C · 0 ~ 95 %RH
크기 · 무게 · 재질88.9 × 76.2 × 24.1 mm · 125 g · ABS
무선 수신기RFC1000 · RFC1000-CE · RFC1000-IP69K

활용 분야

펄스 출력을
모으는 현장

  • 유틸리티 계량 — 전력량계, 수도·가스 유량계의 펄스 출력을 집계합니다.
  • 설비 가동 — 접점이 바뀌는 횟수로 설비 작동량을 집계합니다.
  • 건물 설비 — 기계실이나 분전반의 계량기를 무선으로 모읍니다.
  • 시험·실험 — 스위치나 릴레이의 동작 횟수를 남깁니다.

선택 가이드

펄스·전압·전류
로거 선택

이럴 때 (사용 조건)권장 모델선택 이유
펄스를 무선으로 받을 때RFPulse2000A2.45 GHz 무선으로 RFC1000 수신기에 전송합니다.
PC 옆에서 USB로 내려받으면 될 때Pulse101A유선 소형 펄스 로거로 최대 10 kHz 펄스를 셉니다.
전압 값을 무선으로 받을 때RFVolt2000A직류 전압을 무선으로 전송합니다.
전류 값을 무선으로 받을 때RFCurrent2000A직류 전류를 무선으로 전송합니다.

구성·옵션

수신기와
연결 구성

구분내용
무선 수신기RFC1000 · RFC1000-CE · RFC1000-IP69K
단독 연결USB(PC)
배터리9 V 리튬 또는 알카라인(사용자 교체)
소프트웨어MadgeTech 4 Standard 4.1.8.0+ · Secure 4.1.7.0+

제품 상세 이미지

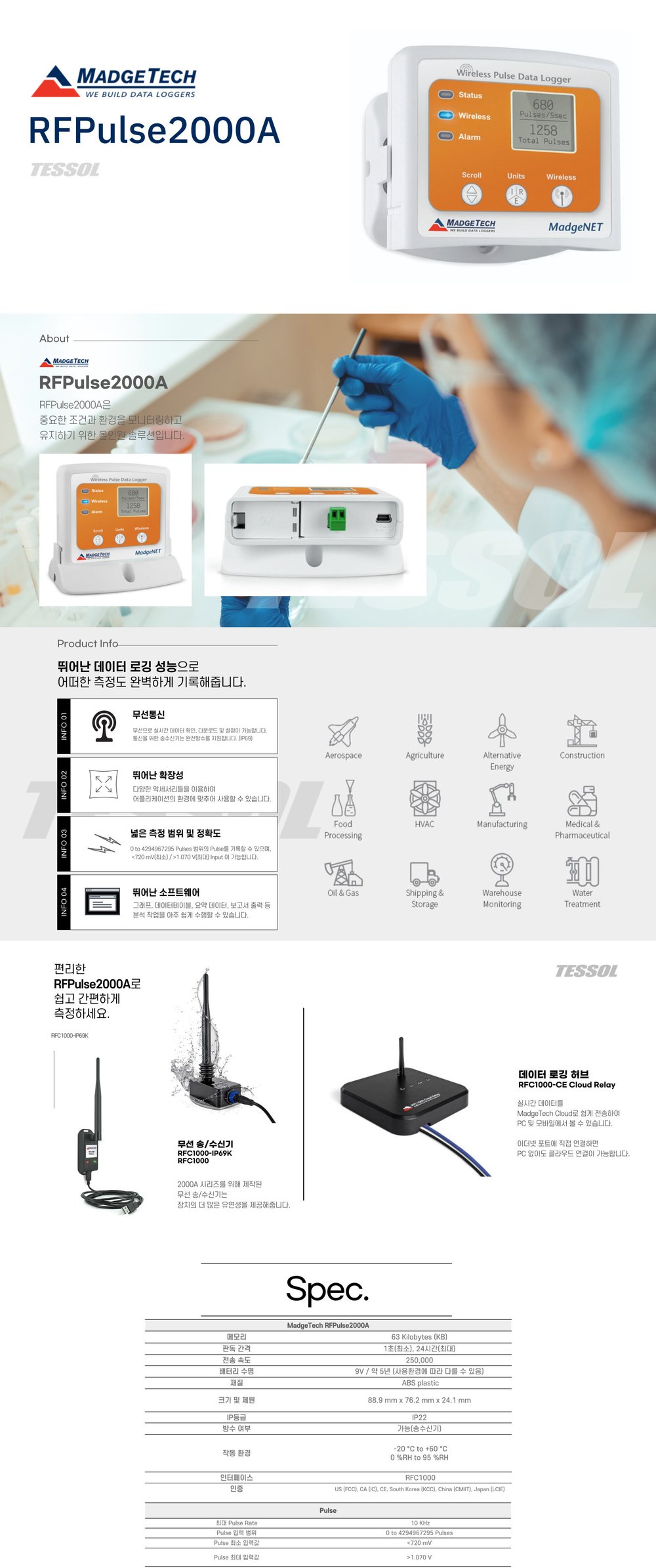

MADGETECH RFPulse2000A 상세 이미지 1
