배터리·전원 장치 전압을
화면으로 읽는 무선 로거

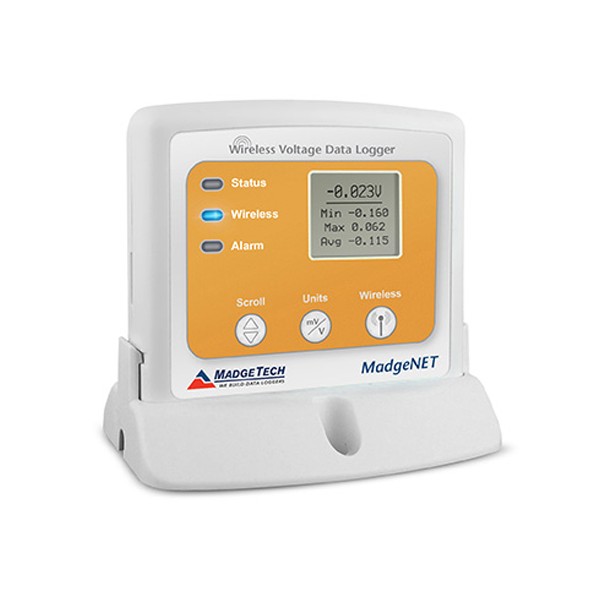

MadgeTech RFVolt2000A 무선 직류 전압 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech RFVolt2000A는 LCD로 현재 전압을 보여 주고 2.45 GHz 무선으로 RFC1000 수신기에 전송하는 무선 직류 전압 데이터로거(무선 전압 로거)입니다. 160 mV·2.5 V·15 V·30 V 네 모델 중에서 배터리와 전원 장치, 변환기 출력의 범위에 맞는 모델을 선택합니다.

160 mV 모델은 ±0.01 %FSR, 나머지 세 모델은 ±0.05 %FSR의 교정 정확도(25 °C)를 갖추었고, 32,256개 데이터를 1초부터 24시간까지의 간격으로 저장합니다. 9 V 배터리는 15분 간격 기준 약 5년 지속되며, 이 로거는 (주)테솔이 국내에 공식 공급합니다.

±0.01 %FSR

160 mV 모델 교정 정확도 (25 °C)

32,256개

저장 용량

5년

9 V 배터리 (15분 간격 기준)

2.45 GHz

IEEE 802.15.4 무선

특징

현장 판독과
무선 수집

핵심 특징현장에서 달라지는 점
2.45 GHz 무선 전송RFC1000 수신기로 값을 전송하므로 로거를 설치한 위치까지 가지 않고 PC에서 수집합니다.
LCD 현재 값현재 값과 최소·최대·평균을 화면에서 바로 볼 수 있어 점검할 때 PC를 연결하지 않아도 됩니다.
알람 설정임계값을 넘으면 경보음과 화면 표시, 이메일, 문자로 알려 줍니다.
3위치 단자대포지티브, 네거티브, 접지를 모두 연결해 차동과 단일 측정을 구성할 수 있습니다.
160 mV 차동 측정160 mV 모델은 같은 접지를 쓰는 두 신호의 차이를 측정합니다.
9 V 배터리 교체9 V 리튬 또는 알카라인 배터리를 사용자가 직접 교체할 수 있습니다.

무선 구성

RFC1000 수신기 연동과
단독 사용

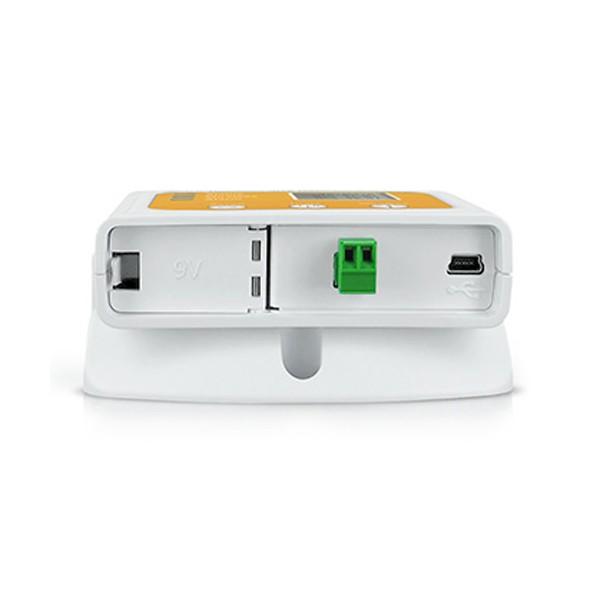

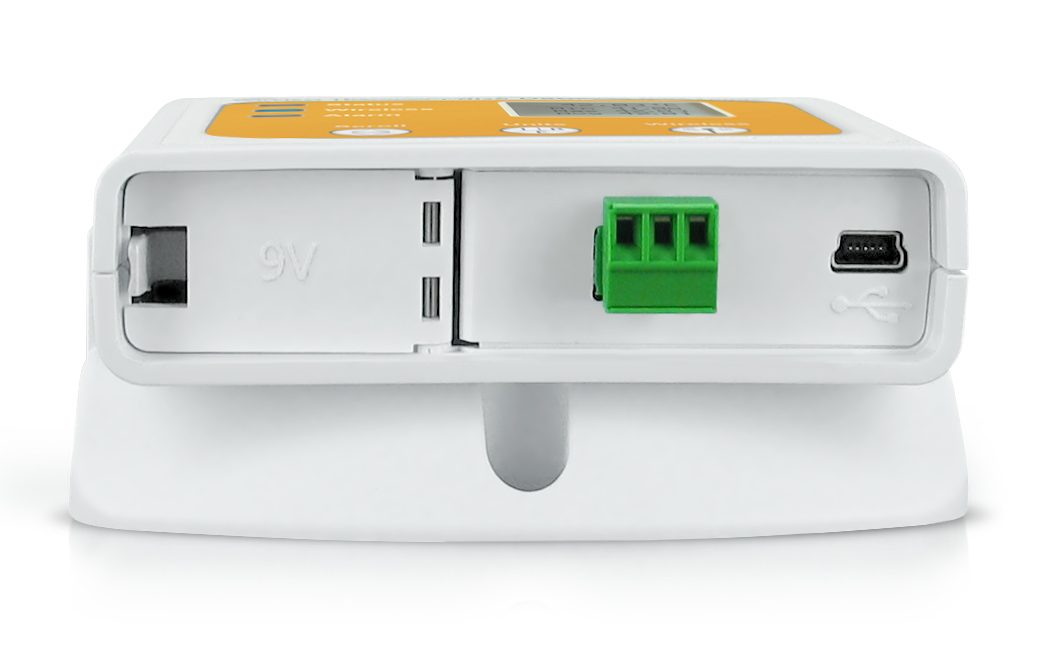

MadgeTech RFVolt2000A - 녹색 단자와 USB 접속부가 보이는 하단

수신기 없이 USB로 단독 사용

단독으로 쓸 때는 USB 미니 케이블(250,000 baud)로 PC에 연결해 내려받습니다. 실시간 무선 수집에는 RFC1000 수신기가 필요하며, 로거에서 RFC1000까지의 최대 거리는 실외 시야 확보 시 2,000 ft, 실내 500 ft입니다.

모델 선택

네 모델의 범위와
정확도 비교

항목160 mV2.5 V15 V30 V
측정 범위±160 mVDC-3 ~ +3 VDC-8 ~ +24 VDC-8 ~ +32 VDC
분해능5 µV0.1 mV0.5 mV1.0 mV
교정 정확도 (25 °C)±0.01 %FSR±0.05 %FSR±0.05 %FSR±0.05 %FSR

32,256개 데이터를 1초 간격으로 쓰면 약 9.0시간(32,256 ÷ 3,600), 1분 간격이면 약 22.4일(32,256 ÷ 1,440)을 담습니다. 전압 정확도는 25 °C 조건의 값이므로 교정은 사용 구간에 맞춰 정합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

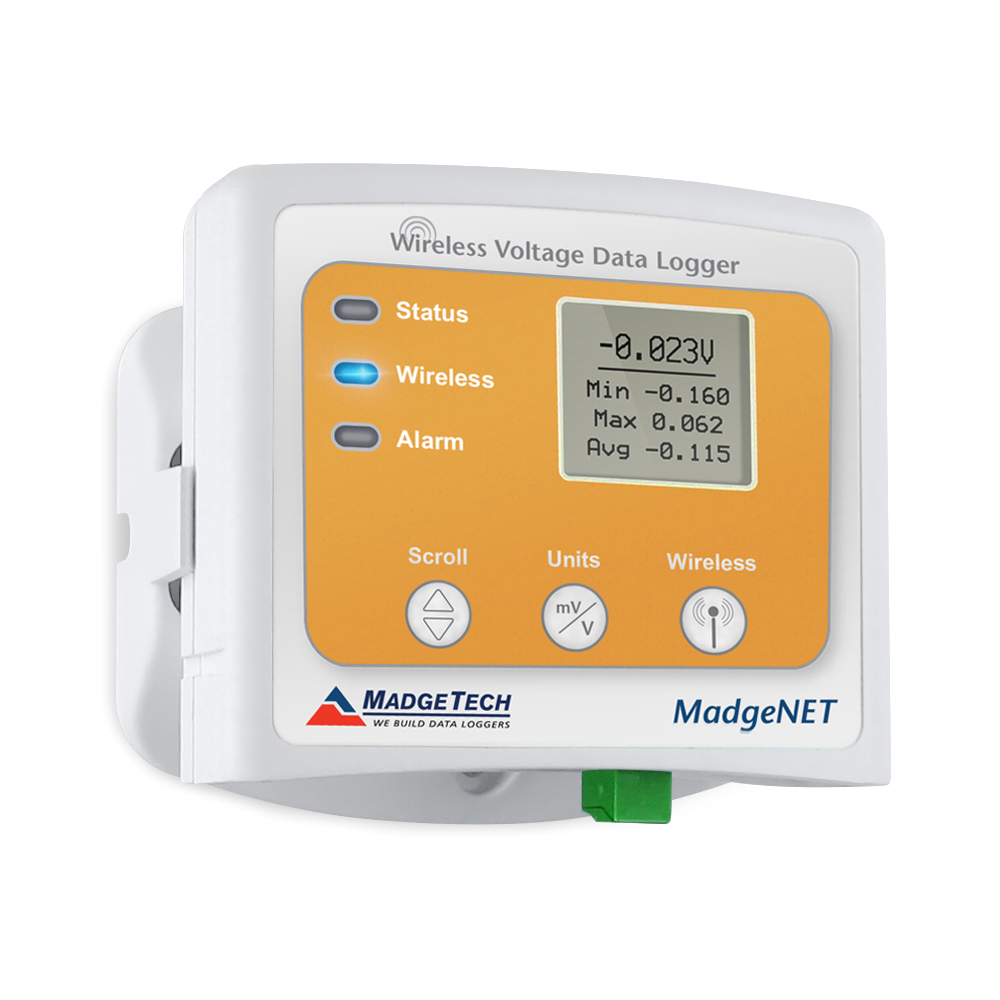

MadgeTech RFVolt2000A - LCD에 현재 값과 최소·최대·평균을 표시한 RFVolt2000A
LCD에 현재 값과 최소·최대·평균을 표시한 RFVolt2000A

사용 방법

RFVolt2000A
RFC1000 무선 수집과 USB 단독 운용

RFVolt2000A는 RFC1000 수신기와 양방향 무선으로 통신해 MadgeTech 4에 직류 전압 값을 보냅니다. 수신기 없이 쓸 때는 USB 미니 케이블로 PC에 연결해 내려받고, RFC1000 Cloud Relay를 더하면 MadgeTech Cloud로 올릴 수 있습니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토(4.1.8.0 이상)
MadgeTech 4 Secure전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션(4.1.7.0 이상)
RFC1000 무선 트랜시버2.45 GHz 무선 수신, 추가 장치는 리피터로 사용
USB 미니 케이블단독 사용 시 PC 연결, 250,000 baud
RFC1000 Cloud RelayPC 없이 이더넷으로 MadgeTech Cloud에 연결(별매)

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요. USB 드라이버가 없으면 PreInstaller.exe로 함께 설치하세요.
2RFC1000을 동봉 USB 케이블로 PC에 연결하세요.
3로거가 무선 전송 모드인지 확인한 뒤 MadgeTech 4를 실행하면 범위 안의 로거가 Connected Devices에 나타납니다.
4목록에서 로거를 선택하고 Claim 아이콘을 누른 뒤 Device 탭에서 시작 방법을 고르세요.
5수신기 없이 기록한 데이터는 USB 미니 케이블로 연결해 Stop, Download 순서로 내려받으세요.

로거와 RFC1000 사이는 실외 시야 확보 시 2,000 ft, 실내 500 ft가 최대입니다. 더 멀면 RFC1000을 추가해 리피터로 두고, 모든 장치를 같은 채널(기본 25)에 맞추세요.

사양

RFVolt2000A 4모델
사양표

항목사양
응답 시간센서 기준 150 ms
화면LCD · 현재 값과 최소 · 최대 · 평균
메모리32,256개 · 메모리 랩
기록 간격1초 ~ 24시간마다 1회
시작 방식즉시 또는 지연
무선2.45 GHz IEEE 802.15.4 · ISM 2.405 ~ 2.475 GHz · 양방향 · 일반 +0 dBm · RFC1000 수신기 필요
무선 거리 (로거-RFC1000)실외 시야 확보 시 최대 2,000 ft · 실내 최대 500 ft
LED 표시등초록 5초마다 점멸 (기록 중) · 파랑 15초마다 점멸 (무선 모드) · 빨강 1초마다 점멸 (경보)
경보상 · 하한 사용자 설정 · 경보음 · 화면 · 이메일 · 문자
배터리9 V 리튬 또는 알카라인 (사용자 교체) · 15분 간격 기준 약 5년
통신USB 미니 케이블 250,000 baud (단독 사용) · 무선은 RFC1000
소프트웨어MadgeTech 4 Standard 4.1.8.0 이상 · Secure 4.1.7.0 이상
사용 환경-20 ~ +60 °C · 0 ~ 95 %RH 비응결
크기 · 무게로거 본체 88.9 × 80.5 × 24.1 mm · 125 g
재질ABS 플라스틱
교정 방식소프트웨어 디지털 교정 · 교정 날짜 본체에 자동 기록
시간 정확도월 ±1분
승인CE · US FCC · CA IC

활용 분야

전압 변화의 현장 판독과
원격 수집

  • 배터리·전원 장치 — 전압 변화를 시간순으로 기록합니다.
  • 변환기 출력 — 압력이나 CO2 센서 같은 전압 출력 센서를 연결합니다.
  • 현장 확인 — LCD에서 현재 전압 값을 바로 확인합니다.
  • 원격 수집 — 무선으로 수신한 값을 PC에서 확인합니다.

선택 가이드

수집 방식에 따라
고르는 전압 로거

이럴 때 (현장 조건·용량)권장 모델선택 이유
PC에 USB로 내려받으면 충분할 때Volt101AUSB로 내려받는 유선 소형 전압 로거이기 때문입니다.
현장에서 값을 보며 무선으로 보낼 때RFVolt2000ALCD와 2.45 GHz 무선 전송이 있습니다.
전류 신호를 무선으로 기록할 때RFCurrent2000A무선 직류 전류 로거이기 때문입니다.

구성·옵션

RFVolt2000A 기본 구성과
별매 품목

구분내용
기본RFVolt2000A 로거 본체 (9 V 배터리 포함)
무선 수집RFC1000 수신기 · RFC1000 Cloud Relay (별매)
단독 사용USB 미니 케이블 (250,000 baud)
모델 선택160 mV · 2.5 V · 15 V · 30 V 중 선택
