Volt101A는 음의 전압 값도 기록합니까?

네, 2.5 V 모델은 -3 ~ +3 V, 15 V 모델은 -8 ~ +24 V, 30 V 모델은 -8 ~ +32 V까지 기록합니다.

Volt101A의 작은 mV 신호는 어떤 모델이 맞습니까?

160 mV 모델입니다. ±160 mV를 5 µV 분해능으로 기록합니다.

Volt101A로 전류도 기록할 수 있습니까?

아닙니다. 전압 전용 모델입니다. 직류 전류는 Process101A, 무선 전압 기록은 RFVolt2000A가 맞습니다.

Volt101A 데이터는 어떻게 내려받습니까?

IFC200 USB 인터페이스 케이블(별매)로 PC에 연결해 MadgeTech 4 소프트웨어에서 내려받습니다.

Volt101A 네 모델 중 어느 것을 주문할지 어디에 상담합니까?

MadgeTech 제품은 국내 공식 공급사인 (주)테솔에 직접 문의하시면 됩니다. 측정할 전압 범위와 신호 종류를 알려 주시면 160 mV·2.5 V·15 V·30 V 가운데 맞는 모델과 IFC200 케이블 구성을 정리해 견적과 함께 안내해 드립니다.

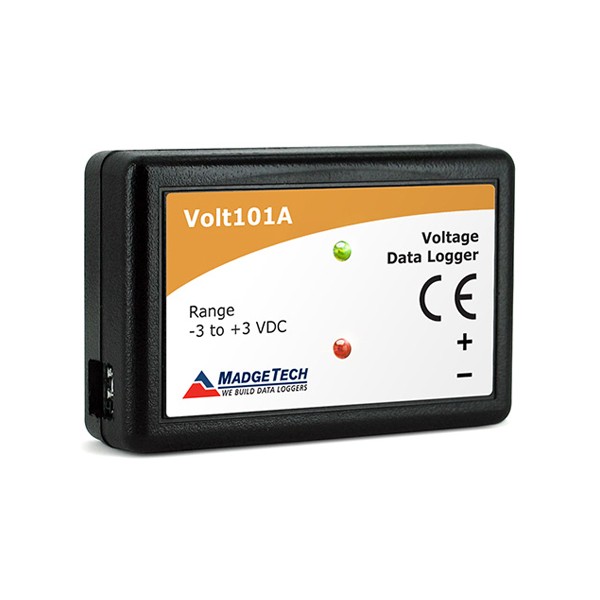

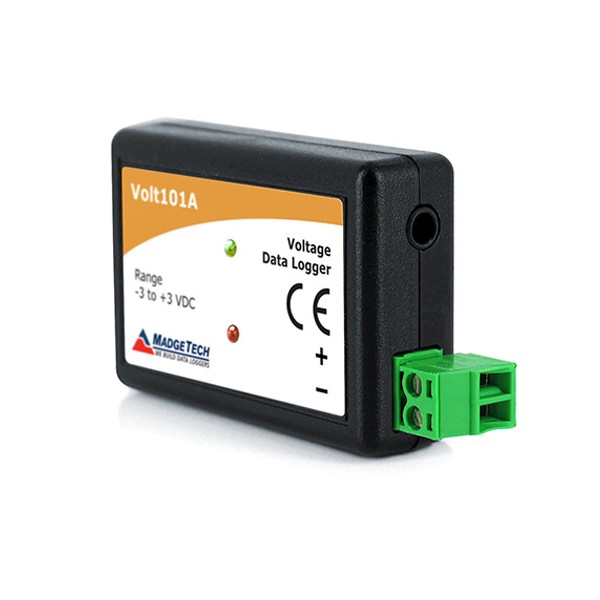

MadgeTech Volt101A 직류 전압 데이터로거

MODEL: Volt101A/Volt101A-160mA
브랜드: MADGETECH

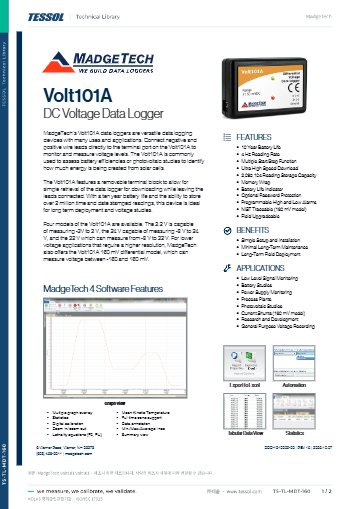

제품 자료: Volt101 데이터시트(영문)

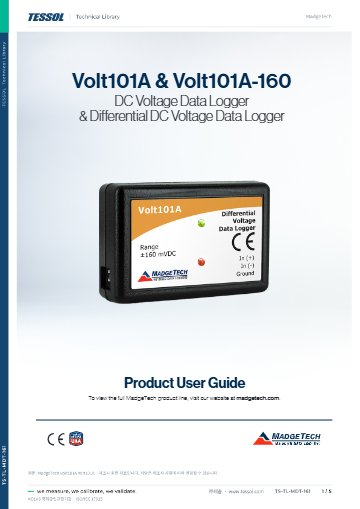

Volt101A 사용 설명서(영문)

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

배터리·태양광 패널 전압을⁣ 네 모델 중 골라 쓰는 로거

MadgeTech Volt101A 직류 전압 데이터로거⁣ 변환 시간 : 150 ms⁣ 주파수 제거 : 50/60 Hz⁣ 메모리 : 2,095,104개

견적 받기

MadgeTech 한국 독점 공급 파트너

MadgeTech Volt101A는 160 mV·2.5 V·15 V·30 V 네 모델로 배터리와 태양광 패널의 전압, 열전대와 변환기의 mV 출력을 기록하는 소형 직류 전압 데이터로거(저전압 DC 로거)입니다. 2,095,104개 데이터를 최대 4 Hz로 저장해 전압 변동의 이력을 남깁니다.

160 mV 모델은 5 µV 분해능에 ±0.01 %FSR, 나머지 세 모델은 ±0.05 %FSR의 교정 정확도(25 °C)를 갖추었고, 15분 간격 기준 배터리가 일반 10년 지속됩니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

5 µV

160 mV 모델 분해능

±50 V

2.5 · 15 · 30 V 모델 과부하 보호

2,095,104개

저장 용량

10년

15분 간격 기준 배터리 수명

특징

신호 크기에 맞는⁣ 범위를 선택

핵심 특징	현장에서 달라지는 점
4가지 모델	160 mV부터 30 V까지 신호 크기에 맞는 모델을 고르므로 작은 신호도 촘촘한 분해능으로 기록합니다.
음의 전압 기록	2.5 V, 15 V, 30 V 모델은 음의 전압까지 범위에 포함하므로 극성이 바뀌는 신호도 기록합니다.
정밀 분해능	160 mV 모델은 5 µV, 2.5 V 모델은 0.1 mV 단위로 기록하므로 작은 변동을 구분합니다.
과부하 보호	2.5 V, 15 V, 30 V 모델은 ±50 V를 계속 견디고, 160 mV 모델은 ±5.0 V를 10초 견딥니다.
50/60 Hz 노이즈 제거	전원 주파수 노이즈를 걸러 기록하므로 상용 전원 근처에서도 측정값이 안정됩니다.
다중 시작·정지	버튼으로 시작과 정지를 반복할 수 있어 PC 없이도 구간별로 기록을 나눌 수 있습니다.

범위 선택

Volt101A 네 모델의⁣ 범위·정확도 비교

항목	2.5 V	15 V	30 V	160 mV
측정 범위	-3 ~ +3 V	-8 ~ +24 V	-8 ~ +32 V	±160 mV
분해능	0.1 mV	0.5 mV	1.0 mV	5 µV
교정 정확도 (25 °C)	±0.05 %FSR	±0.05 %FSR	±0.05 %FSR	±0.01 %FSR
입력 임피던스	125 kΩ	125 kΩ	125 kΩ	1 MΩ 초과
과부하 보호	±50 V 계속	±50 V 계속	±50 V 계속	±5.0 V 10초
품번	901850-00	901840-00	901854-00	901846-00

측정할 신호의 최댓값과 최솟값이 범위 안에 들어오되 범위를 크게 넘지 않는 모델을 고르세요. 160 mV 모델은 같은 접지를 쓰는 두 신호의 차이를 측정하는 차동 입력이므로, 전류 션트의 양단 전압처럼 작은 차동 신호에 적합합니다.

기록과 교정

기록 용량과⁣ 교정 확인

2,095,104개 데이터를 4 Hz로 쓰면 약 6.1일(2,095,104 ÷ 4 ÷ 86,400), 1초 간격이면 약 24.3일(2,095,104 ÷ 86,400)을 담습니다. 배터리 10년은 15분 간격 기준이므로, 더 촘촘히 기록하면 수명이 짧아집니다.

전압 정확도는 25 °C 조건의 값이므로, 교정은 실제 사용 구간에 맞춰 정합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

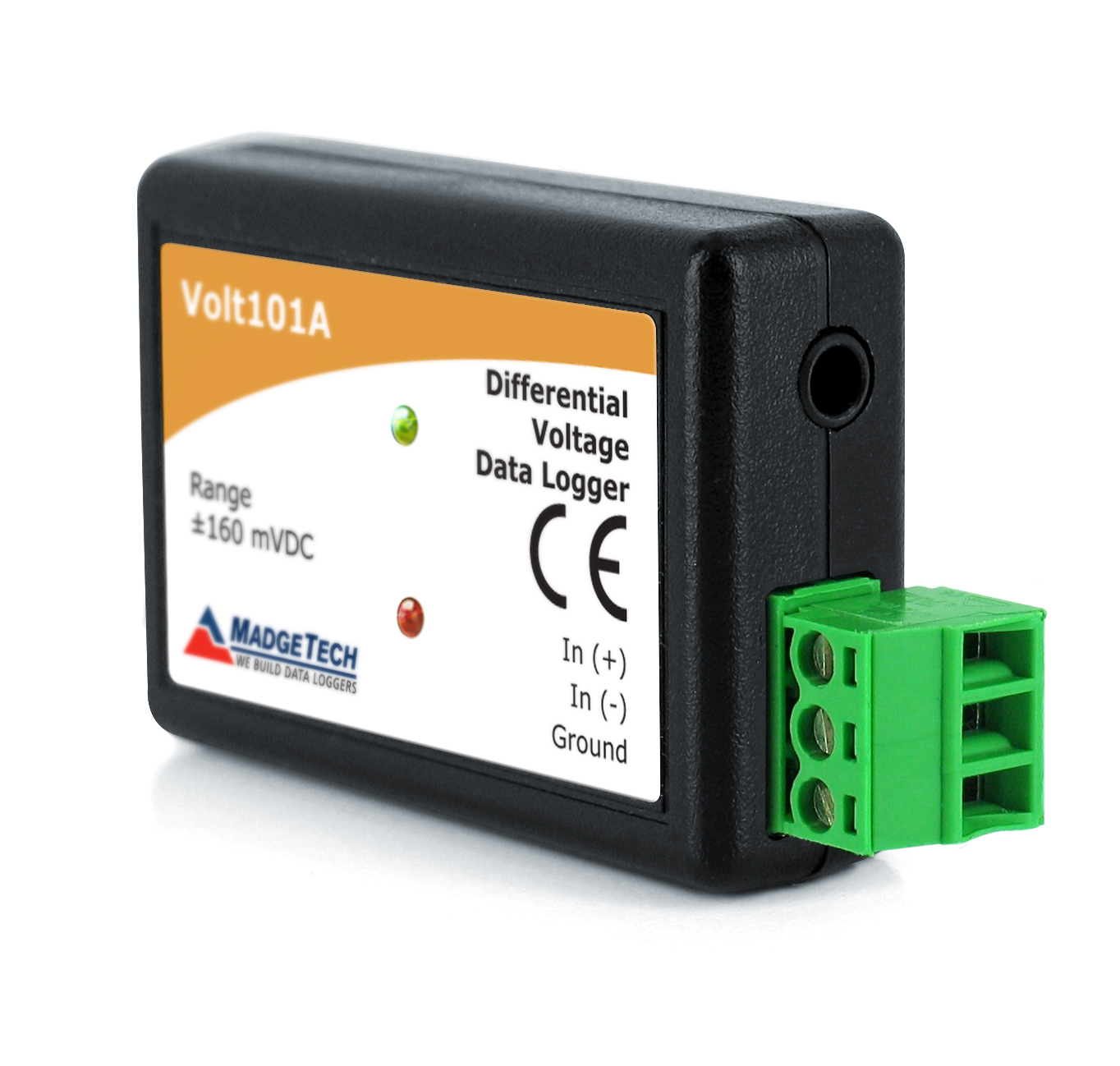

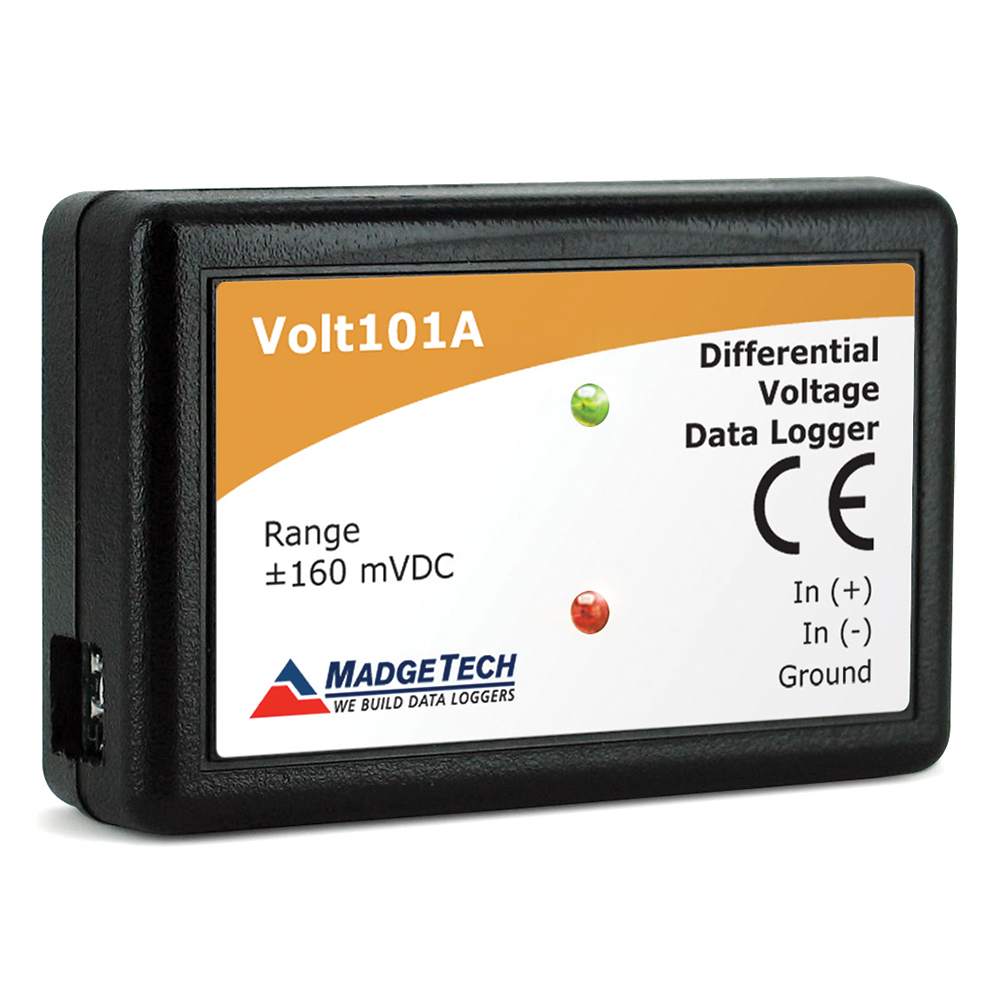

MadgeTech Volt101A - 녹색 3극 단자가 달린 Volt101A

150 ms 변환, 50/60 Hz 제거

아날로그 변환 시간은 150 ms이며, 데이터는 IFC200 USB 인터페이스 케이블(별매)로 MadgeTech 4 소프트웨어에 내려받습니다. 사용 환경은 -40 ~ +80 °C, 0 ~ 95 %RH 비응결이고 크기는 35 × 54 × 15 mm입니다.

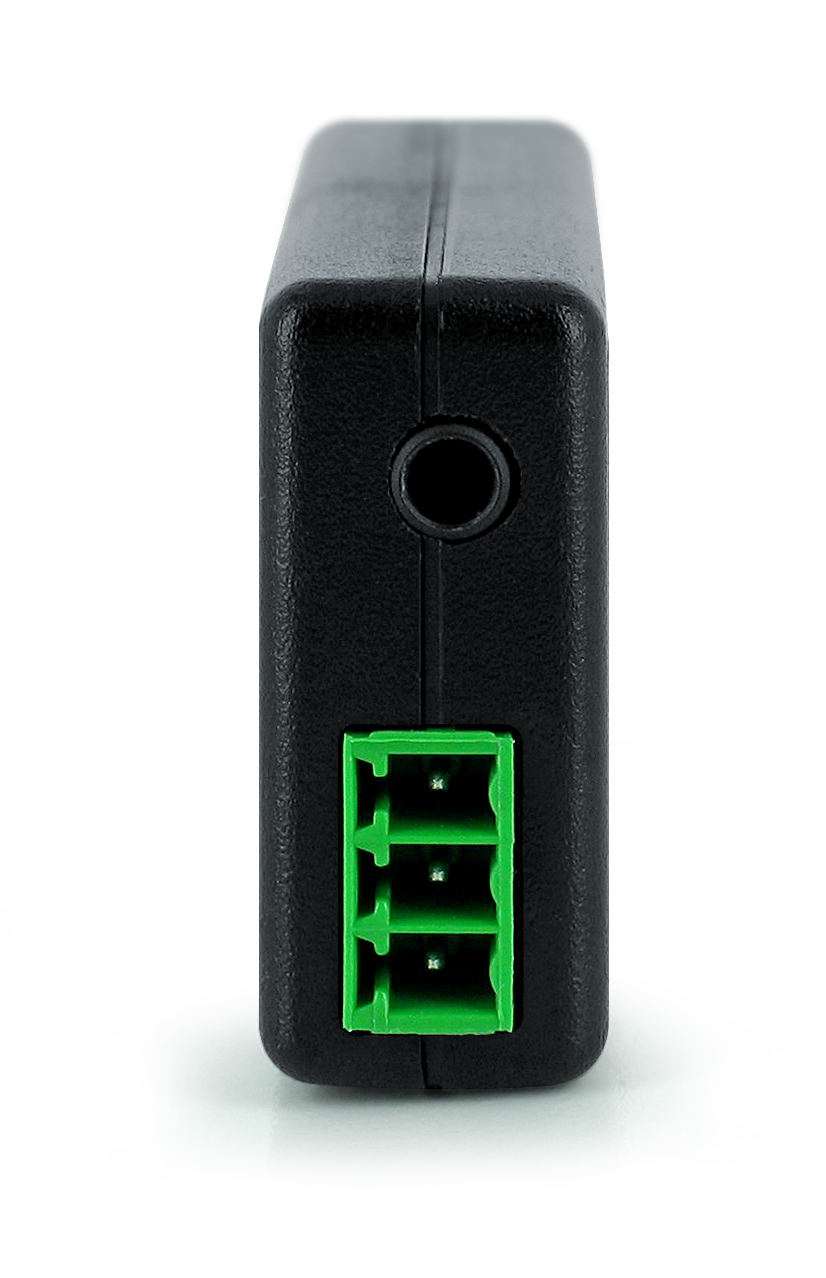

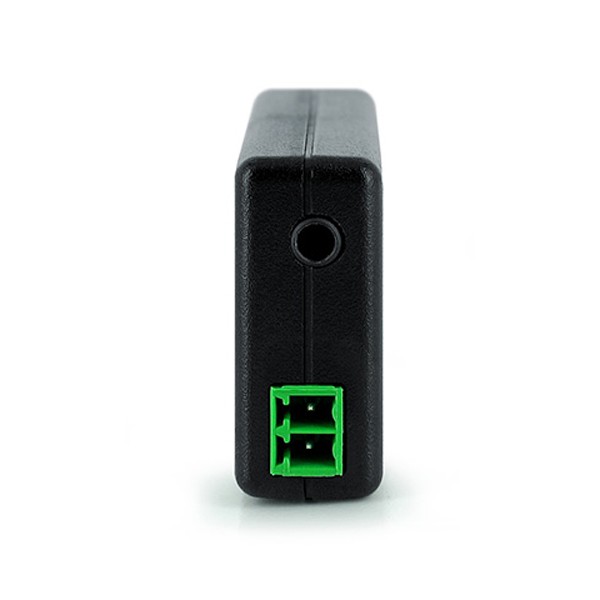

3극 단자 블록 쪽에서 본 Volt101A

사용 방법

Volt101A⁣ IFC200 연결과 다중 시작 · 정지

Volt101A는 IFC200 USB 인터페이스 케이블(별매)로 PC에 연결해 MadgeTech 4에서 즉시 시작이나 최대 18개월 지연 시작을 정하고 기록을 내려받습니다. 현장에서는 버튼으로 시작과 정지를 반복할 수 있습니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토(2.03.06 이상)
MadgeTech 4 Secure	전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션(3.01.9 이상)
IFC200 USB 인터페이스 케이블	Standard 시리즈 로거를 PC USB 포트에 연결

처음 연결하는 순서

순서	할 일
1	madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2	MadgeTech 4 설치를 마친 뒤 IFC200을 Volt101A에 끼우고 USB 쪽을 PC의 빈 USB 포트에 연결하세요. IFC200은 USB 포트에 꽂으면 드라이버가 자동으로 설치됩니다.
3	MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4	목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요.
5	현장에서는 푸시 버튼으로 시작과 정지를 반복할 수 있습니다.
6	정지는 소프트웨어에서 직접 하거나 지정한 시각에 멈추도록 정하세요.
7	회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. 같은 설정을 반복할 때는 최근 Custom Start 값을 그대로 적용하는 Quick Start를 사용하세요.

사양

Volt101A 4모델⁣ 사양 비교

항목	사양
입력 단자	탈착식 단자 블록
변환 시간	150 ms
주파수 제거	50/60 Hz
메모리	2,095,104개 (다중 시작 · 정지 모드 698,368개) · 메모리 랩
기록 간격	4 Hz ~ 24시간마다 1회
시작 방식	즉시 · 최대 18개월 지연 · 푸시 버튼 다중 시작 · 정지
정지 방식	소프트웨어 수동 · 지정 시각
경보 · LED	상 · 하한 프로그래밍 · 상태 LED 2개 (빨강 · 초록)
배터리	3.6 V 리튬 (사용자 교체) · 15분 간격 기준 일반 10년
통신	USB (인터페이스 케이블 필요) · 115,200 baud
소프트웨어	MadgeTech 4 Standard 2.03.06 이상 · Secure 3.01.9 이상
사용 환경	-40 ~ +80 °C · 0 ~ 95 %RH
크기 · 무게	35 × 54 × 15 mm · 24 g
재질	폴리카보네이트
교정 방식	소프트웨어 디지털 교정 · 교정 날짜 본체에 자동 기록
시간 정확도	25 °C 단독 기록 시 월 ±1분
인증 표시	CE

활용 분야

직류 전압을⁣ 장기간 기록

태양광·배터리 — 패널과 배터리의 전압 변화를 기록합니다.
센서·변환기 — 센서 출력을 전압 값으로 남깁니다.
전원 설비 — 직류 전원의 공급 상태를 장기간 기록합니다.
시험 설비 — 시험 중 전압이 안정적인지 시간순으로 확인합니다.
계측 장비 — mV 단위의 작은 출력을 기록합니다.

선택 가이드

신호 크기에 맞는⁣ 모델 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
±160 mV 이내의 작은 신호	Volt101A 160 mV	분해능 5 µV의 차동 입력이기 때문입니다.
-3 ~ +3 V 이내의 신호	Volt101A 2.5 V	분해능 0.1 mV입니다.
15 V 안팎의 전압	Volt101A 15 V	-8 ~ +24 V를 기록하기 때문입니다.
최대 30 V까지의 전압	Volt101A 30 V	-8 ~ +32 V를 기록합니다.
무선으로 전압을 받을 때	RFVolt2000A	LCD와 무선 전송을 갖췄기 때문입니다.
직류 전류를 기록할 때	Process101A	30 mA, 160 mA, 3 A 세 모델입니다.

구성·옵션

Volt101A 구성과⁣ 별매 품목

구분	내용
모델 선택	160 mV · 2.5 V · 15 V · 30 V 중 선택
인터페이스	IFC200 USB 인터페이스 케이블 (별매, 품번 900298-00)
교체 배터리	LTC-7PN (품번 900352-00)

Volt101A와 함께 보는⁣ 전압·전류 로거

Volt101A는 음의 전압 값도 기록합니까?
네, 2.5 V 모델은 -3 ~ +3 V, 15 V 모델은 -8 ~ +24 V, 30 V 모델은 -8 ~ +32 V까지 기록합니다.
Volt101A의 작은 mV 신호는 어떤 모델이 맞습니까?
160 mV 모델입니다. ±160 mV를 5 µV 분해능으로 기록합니다.
Volt101A로 전류도 기록할 수 있습니까?
아닙니다. 전압 전용 모델입니다. 직류 전류는 Process101A, 무선 전압 기록은 RFVolt2000A가 맞습니다.
Volt101A 데이터는 어떻게 내려받습니까?
IFC200 USB 인터페이스 케이블(별매)로 PC에 연결해 MadgeTech 4 소프트웨어에서 내려받습니다.
Volt101A 네 모델 중 어느 것을 주문할지 어디에 상담합니까?
MadgeTech 제품은 국내 공식 공급사인 (주)테솔에 직접 문의하시면 됩니다. 측정할 전압 범위와 신호 종류를 알려 주시면 160 mV·2.5 V·15 V·30 V 가운데 맞는 모델과 IFC200 케이블 구성을 정리해 견적과 함께 안내해 드립니다.
