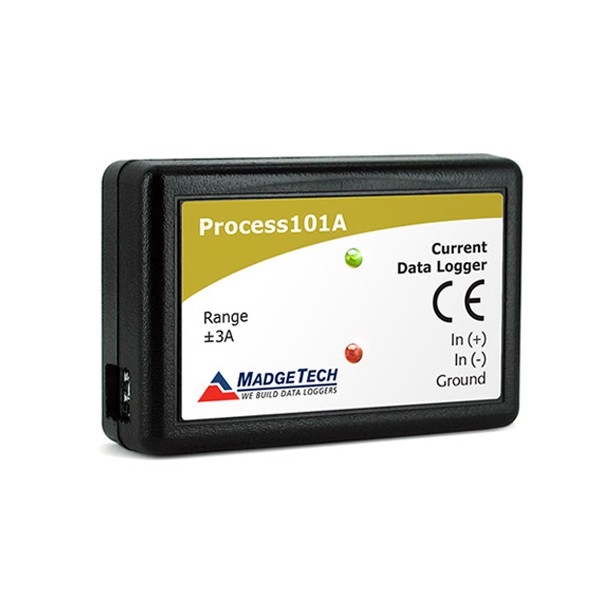

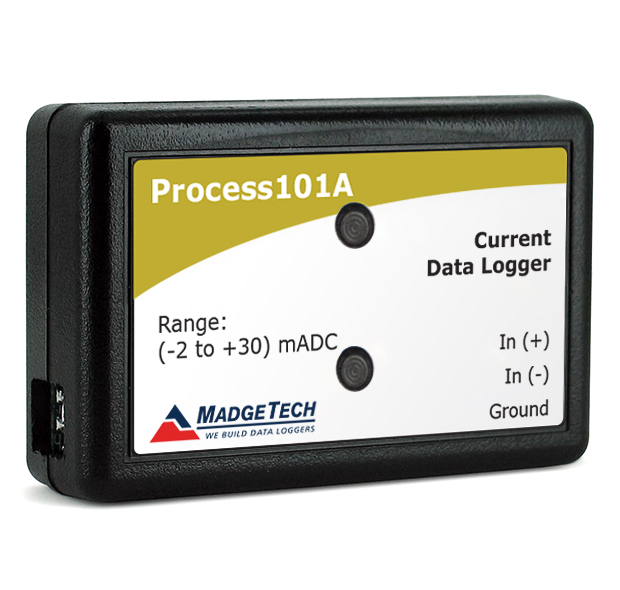

MadgeTech Process101A 직류 전류 데이터로거

4~20 mA 전송기 신호를
직렬로 이어 읽는 전류 로거

MadgeTech Process101A 직류 전류 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

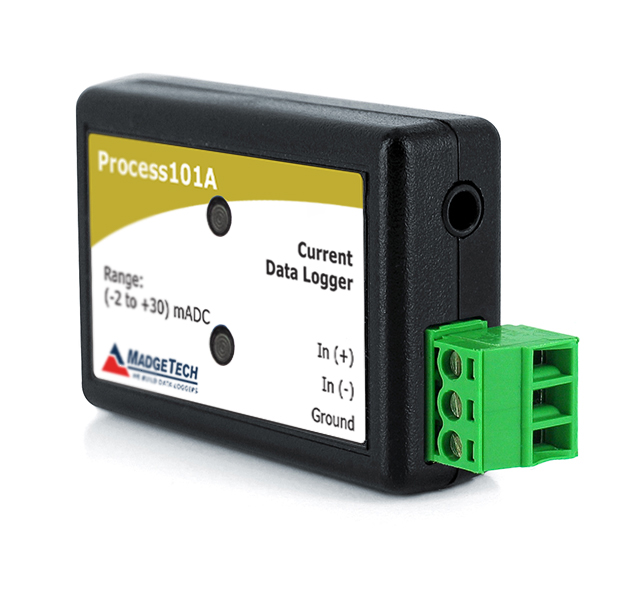

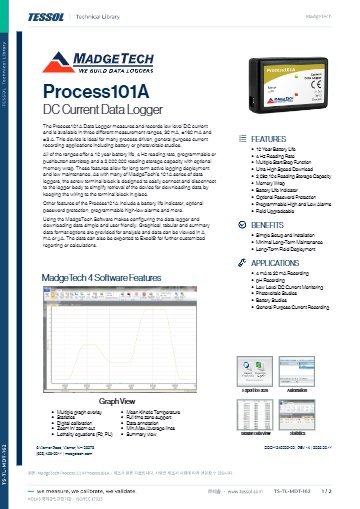

MadgeTech Process101A는 압력·유량·레벨 전송기의 4~20 mA 루프에 직렬로 연결해 전류를 기록하는 소형 직류 전류 데이터로거(전류 루프 로거)입니다. 30 mA·160 mA·3 A 세 모델 가운데 전류 크기에 맞는 범위를 골라 2,095,104개 데이터를 최대 4 Hz로 저장합니다.

30 mA와 160 mA 모델은 ±0.05 %FSR, 3 A 모델은 ±0.15 %FSR의 교정 정확도를 갖추었고, 30 mA 모델의 분해능은 0.5 µA입니다. 15분 간격 기준 배터리가 일반 10년 지속되며, 이 로거는 (주)테솔이 국내에 공식 공급합니다.

특징

전송기 출력을
시간순으로 기록

모델 선택

세 모델의 범위와
입력 임피던스

로거의 입력 임피던스는 루프에 직렬로 더해지는 부담입니다. 20 mA가 흐를 때 30 mA 모델은 약 0.2 V(10 Ω × 20 mA), 160 mA 모델은 약 0.02 V(1 Ω × 20 mA)가 걸리므로, 전송기의 허용 부하 저항에 여유가 있는지 먼저 확인하세요.

기록과 교정

저장 기간 계산과
교정 안내

2,095,104개 데이터를 4 Hz로 쓰면 약 6.1일(2,095,104 ÷ 4 ÷ 86,400)을 담습니다. 다중 시작·정지 모드에서는 저장 용량이 419,020개이며, 배터리 10년은 15분 간격 기준입니다.

전류 정확도는 모델별 풀스케일 기준이므로, 교정은 사용 범위에 맞춰 정합니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

공정 단위로 환산한 전류

기록한 전류값은 소프트웨어에서 압력, 유량, 레벨 같은 공학 단위로 환산합니다. 아날로그 변환 시간은 공칭 133 ms이고 50~60 Hz 노이즈를 제거하며, 데이터는 IFC200 USB 인터페이스 케이블(별매)로 내려받습니다.

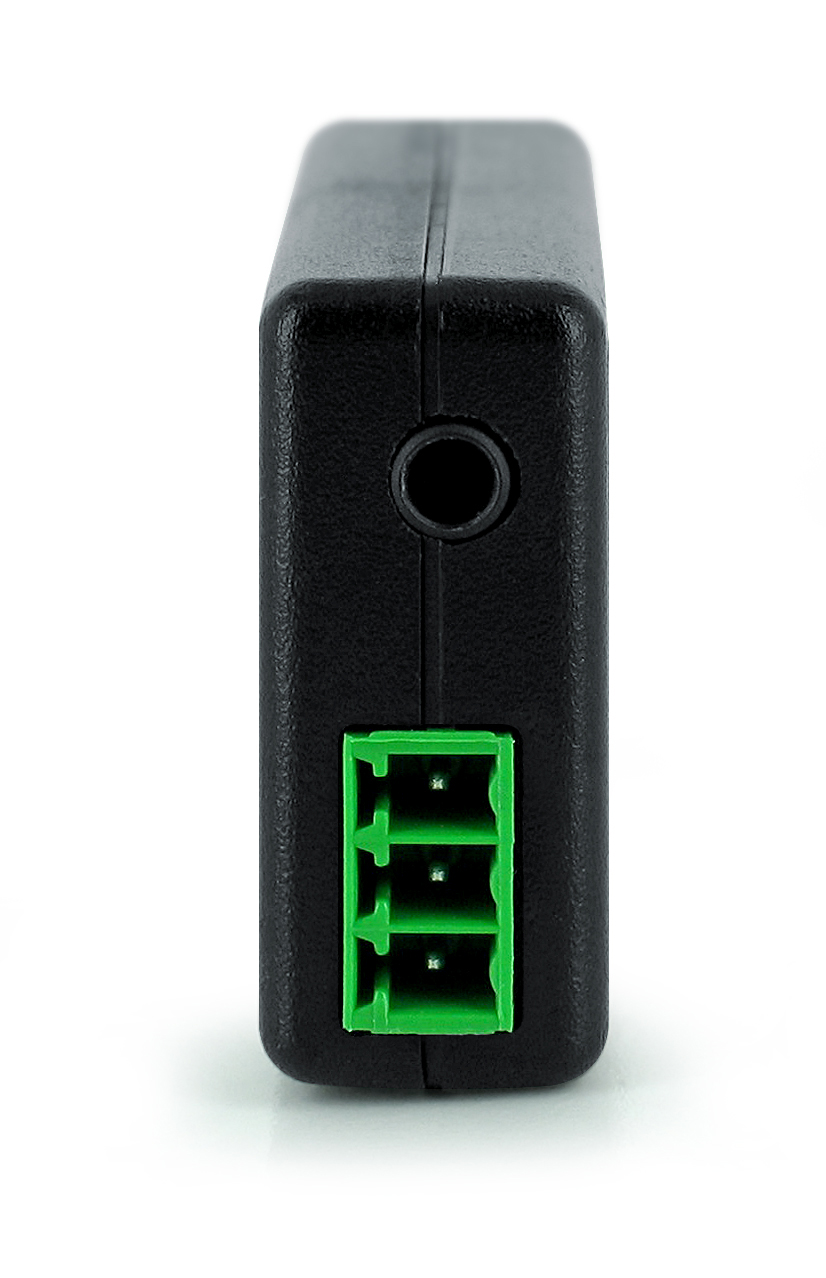

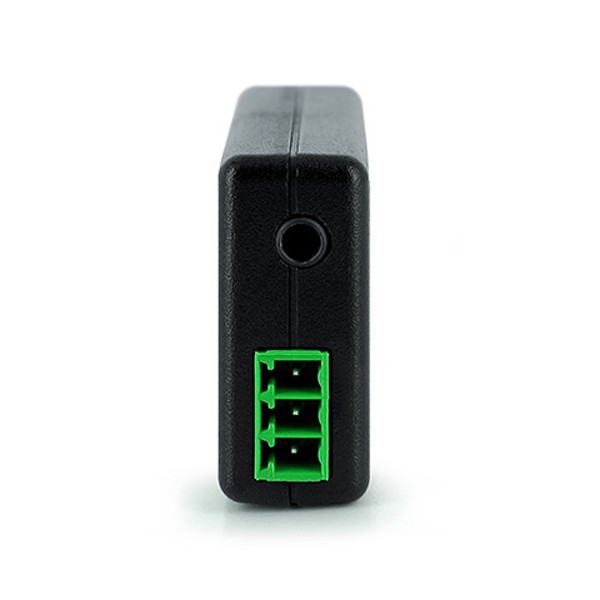

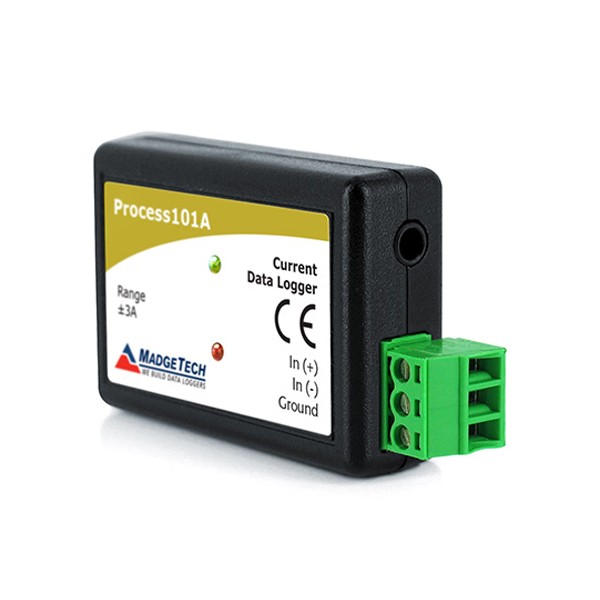

3극 나사 단자 쪽에서 본 Process101A

사용 방법

Process101A
전류 기록 설정과 공정 단위 환산

Process101A는 IFC200 USB 인터페이스 케이블(별매)로 PC에 연결해 MadgeTech 4에서 기록을 설정하고 내려받으며, 기록한 전류값을 압력·유량·레벨 같은 공학 단위로 환산합니다.

처음 연결하는 순서

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. 같은 설정을 반복할 때는 최근 Custom Start 값을 그대로 적용하는 Quick Start를 사용하세요.

사양

Process101A 3모델
사양 비교

활용 분야

4~20 mA 루프의
이력 기록

• 공정 설비 — 4~20 mA 전송기 출력을 시간순으로 남깁니다.
• 계측 점검 — 루프 전류 기록으로 전송기의 동작을 되짚습니다.
• 센서 신호 — 전류 출력 센서의 값을 공학 단위로 환산해 분석합니다.
• 장기 설치 — 일반 10년 지속되는 배터리로 오래 둔 루프를 기록합니다.

선택 가이드

연결 방식에 따른
모델 선택

구성·옵션

Process101A 구성과
별매 품목
