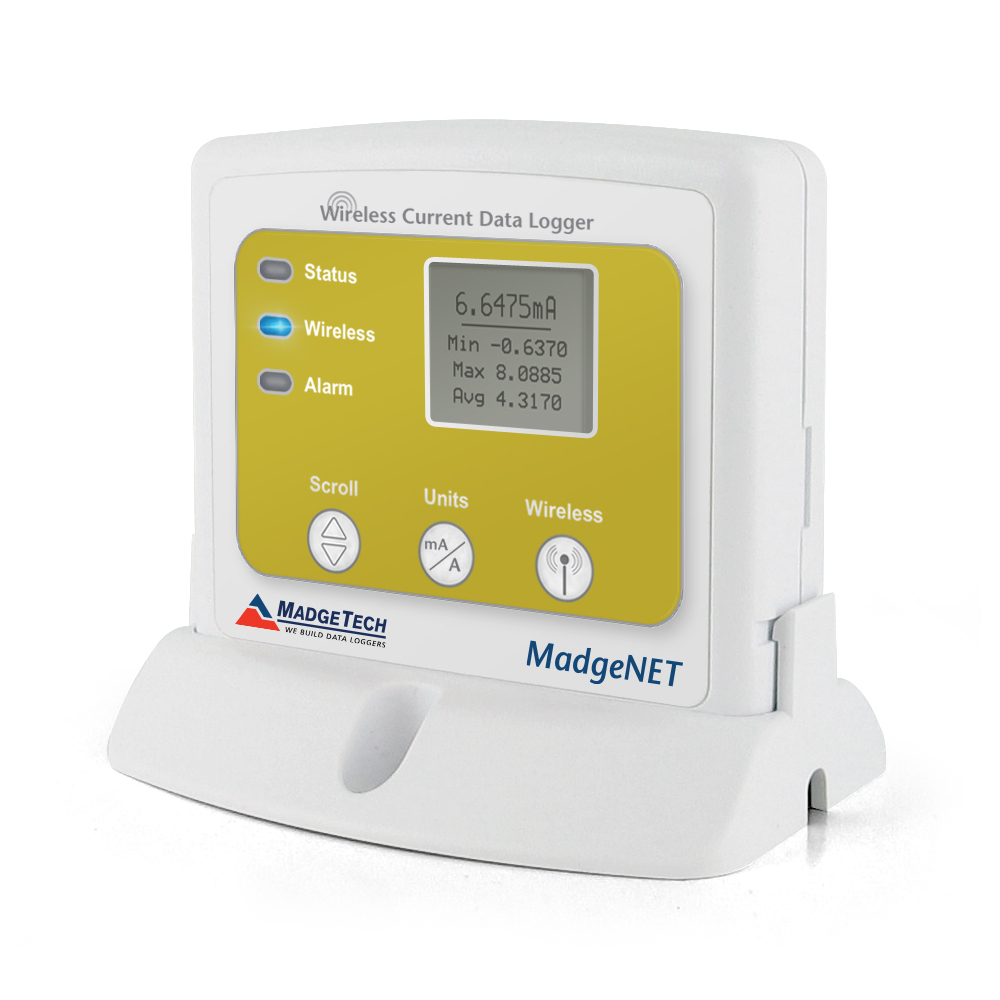

MadgeTech RFCurrent2000A 무선 직류 전류 데이터로거

MODEL: RFCurrent2000A
브랜드: MADGETECH

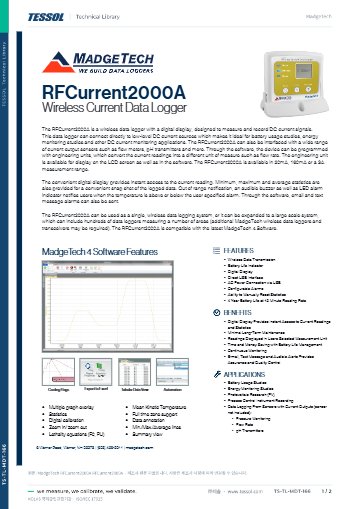

제품 자료: RFCurrent2000A 데이터시트(영문)

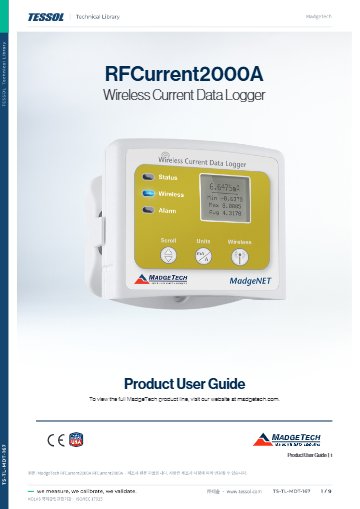

RFCurrent2000A 사용 설명서(영문)

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

떨어진 공정의 전류를
한곳으로 모으는 무선 로거

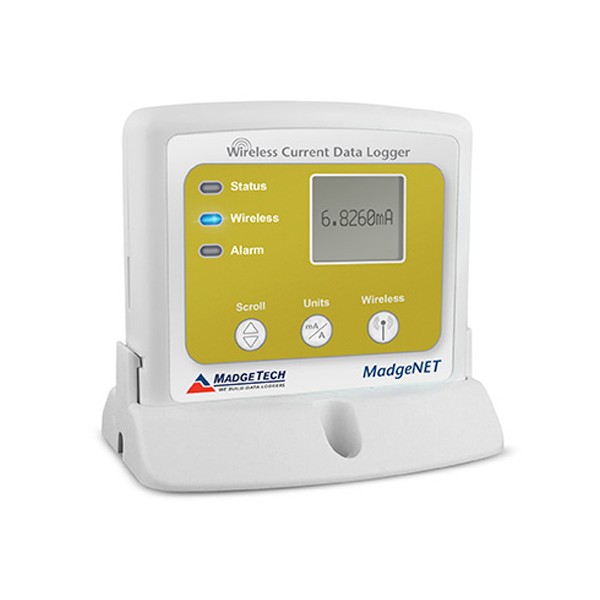

MadgeTech RFCurrent2000A 무선 직류 전류 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech RFCurrent2000A는 4–20 mA 전송기 같은 직류 전류를 기록해 LCD에 현재 값을 표시하는 무선 직류 전류 데이터로거(Wireless DC Current Logger)입니다. 2.45 GHz 무선으로 RFC1000 수신기에 값을 전송하므로, 떨어진 공정의 전류를 한곳에 모을 수 있습니다.

실외 가시거리 최대 2000 ft, 실내 최대 500 ft까지 통신하므로 수신기 한 대로 여러 전송기를 이어 볼 수 있습니다. 15분 간격 기록에서 9 V 배터리가 일반 4년 유지되어 현장 순회도 줄어듭니다. 20 mA · 160 mA · 3 A 중 전송기 범위에 맞는 모델을 고르는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

3종

20 mA · 160 mA · 3 A 모델

2.45 GHz

IEEE 802.15.4 양방향 무선

32,256개

기록 메모리

4년

9 V 배터리 (15분 간격)

특징

LCD로 읽고
무선으로 모으는 전류

핵심 특징	현장에서 달라지는 점
양방향 무선	2.45 GHz 무선으로 값을 주고받으므로 수신기와의 연결 상태를 유지하며 기록을 모읍니다.
LCD 현재 값	로거 화면에서 현재 전류 값을 바로 읽을 수 있어 PC 없이도 루프 상태를 점검합니다.
50 · 60 Hz 노이즈 제거	전원 노이즈를 걸러 안정된 값을 기록하며, 변환 시간은 150 ms입니다.
모델별 분해능	20 mA 모델은 0.0005 mA 단위까지 기록하므로 4–20 mA 루프의 작은 변화도 구분합니다.
사용자 교체 배터리	9 V 리튬 또는 알카라인 배터리를 직접 교체할 수 있어 현장에서 전원을 바로 이어 갑니다.
MadgeTech 4 지원	최신 MadgeTech 4 소프트웨어에서 시작, 중지, 다운로드를 처리합니다.

모델 선택

전송기 범위에 맞는
RFCurrent2000A 선택

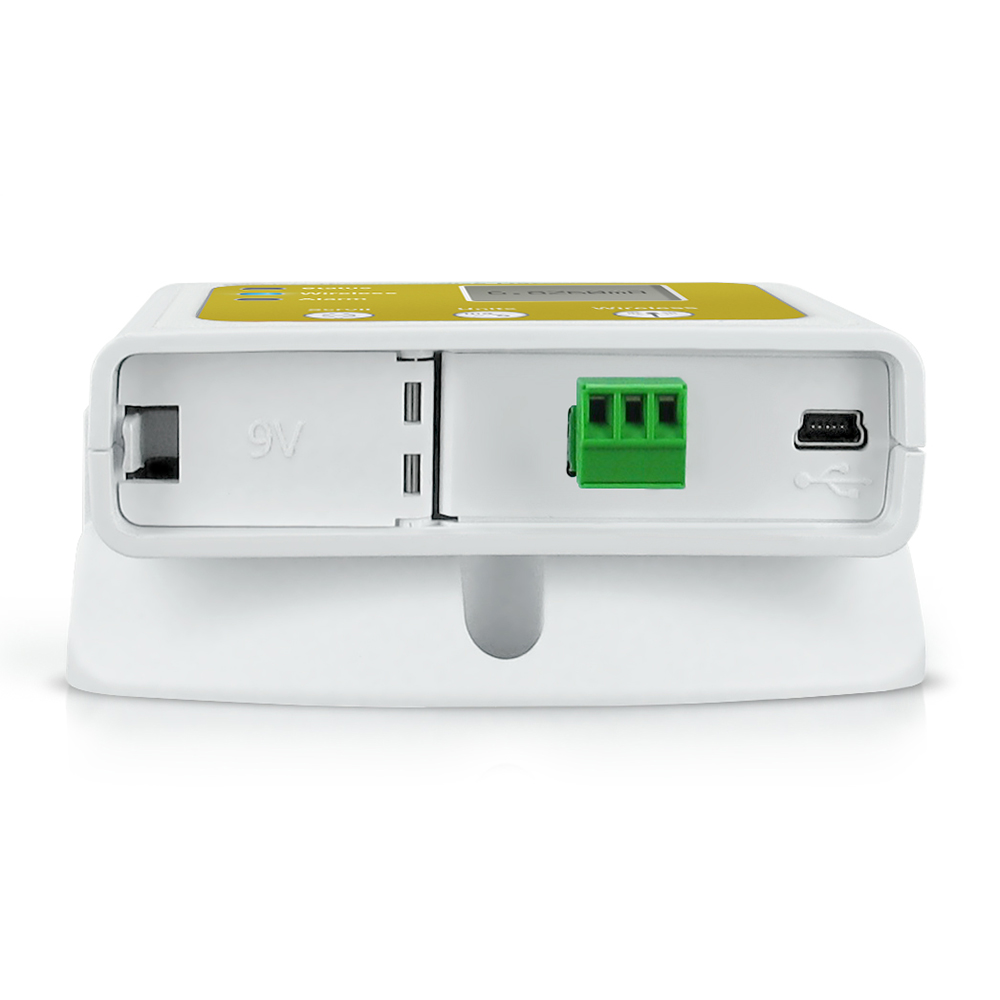

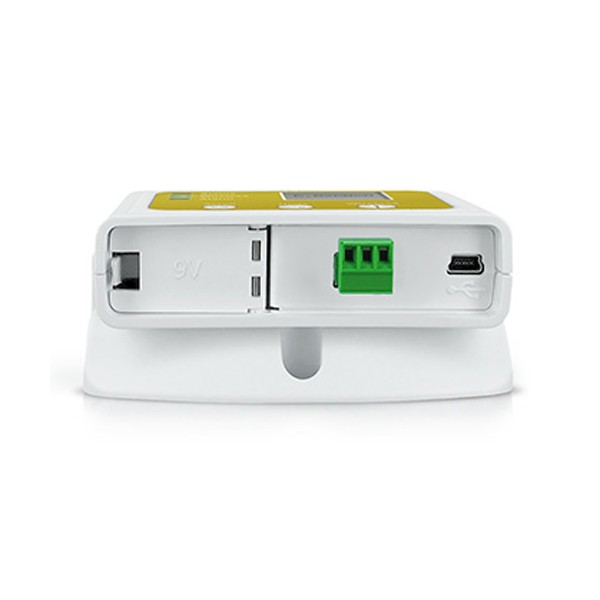

MadgeTech RFCurrent2000A - 녹색 단자와 USB 접속부가 보이는 하단

4–20 mA 루프에는 20 mA 모델

20 mA 모델은 -2 ~ +30 mA를 읽으므로 4–20 mA 전송기 출력을 여유 있게 담습니다. 160 mA 모델은 ±160 mA, 3 A 모델은 ±3 A까지 읽어 모터 보조 회로나 대전류 설비의 점검에 적합합니다. 입력 임피던스가 모델마다 다르므로 전송기 부하를 함께 검토해 선택하세요.

무선 구성

수신기 구성과
단독 사용 방법

실시간 무선 수신에는 RFC1000 수신기가 필요하며, 옵션으로 RFC1000 Cloud Relay를 더할 수 있습니다. 수신기 없이 쓸 때는 USB-mini USB 케이블(250,000 baud)로 PC에 연결해 기록을 내려받습니다. 사용 소프트웨어는 MadgeTech 4 Standard 4.1.10.0 이상 또는 Secure 4.1.9.0 이상입니다.

별도의 MadgeTech 4 Secure 소프트웨어는 21 CFR Part 11 요건 대응을 돕는 전자서명 · 접근 코드 · 감사추적 기능을 갖추고 있습니다. 무선 모델의 국내 사용 조건은 (주)테솔 엔지니어가 먼저 확인해 안내해 드립니다.

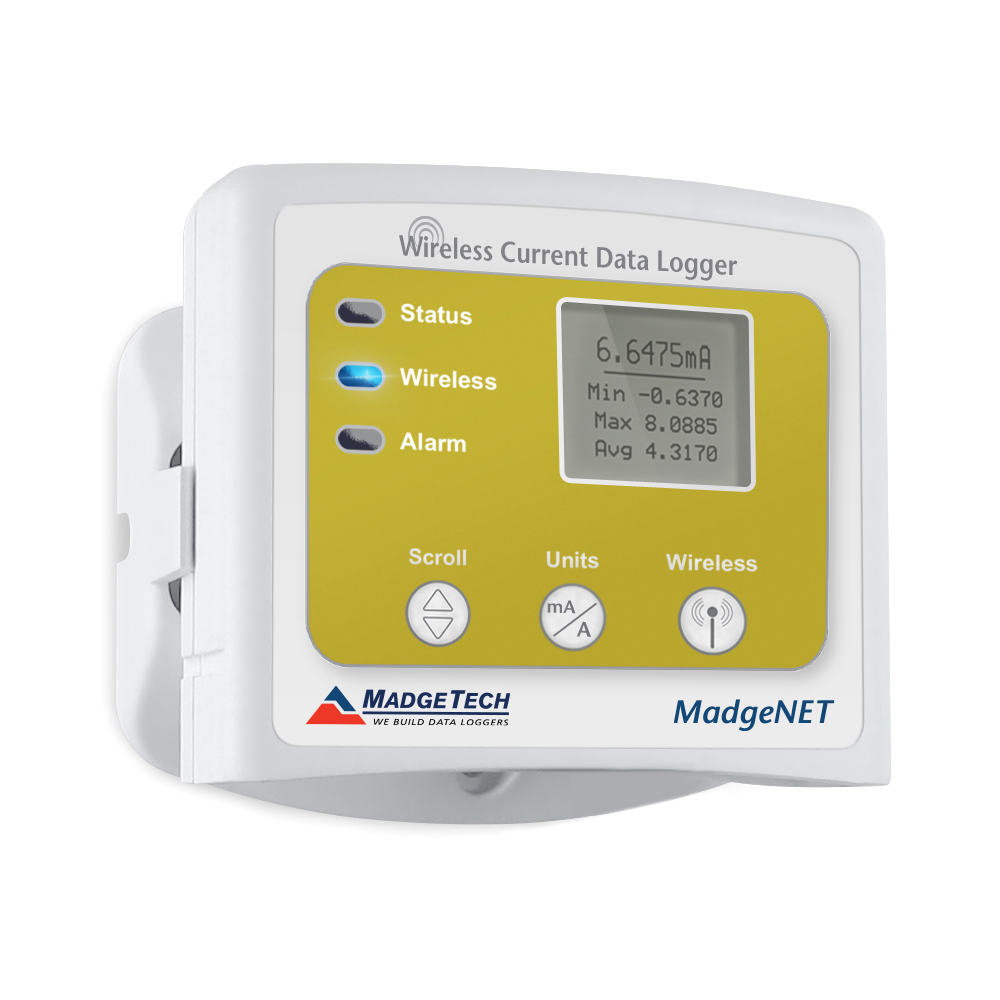

LCD에 현재 값과 통계를 표시한 RFCurrent2000A

사용 방법

RFCurrent2000A
무선 전류 수집과 Cloud 연결

RFCurrent2000A는 RFC1000 수신기로 직류 전류 값을 MadgeTech 4에 무선 전송합니다. 옵션인 RFC1000 Cloud Relay를 이더넷에 연결하면 PC 없이 MadgeTech Cloud에서 값을 확인합니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토(4.1.10.0 이상)
MadgeTech 4 Secure	전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션(4.1.9.0 이상)
RFC1000 무선 트랜시버	2.45 GHz 무선 수신, 추가 장치는 리피터로 사용
USB-mini USB 케이블	단독 사용 시 PC 연결, 250,000 baud
RFC1000 Cloud Relay	PC 없이 이더넷으로 MadgeTech Cloud에 연결(별매)

처음 연결하는 순서

순서	할 일
1	madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요. USB 드라이버가 없으면 PreInstaller.exe로 함께 설치하세요.
2	RFC1000을 동봉 USB 케이블로 PC에 연결하세요.
3	로거가 무선 전송 모드인지 확인한 뒤 MadgeTech 4를 실행하면 범위 안의 로거가 Connected Devices에 나타납니다.
4	목록에서 로거를 선택하고 Claim 아이콘을 누른 뒤 Device 탭에서 시작 방법을 고르세요.
5	Cloud Relay를 쓰면 cloud.madgetech.com의 Manage Relays에서 Claim a Relay로 릴레이를 등록한 뒤 Unclaimed Loggers에서 로거를 Claim하세요.

Cloud Relay를 등록할 때는 함체 측면 라벨의 Serial Number와 Claim Key가 필요하며, 등록 후 1~2분 지나야 My Relays에 나타납니다.

사양

RFCurrent2000A 3모델
전체 사양

항목	20 mA	160 mA	3 A
측정 범위	-2 ~ +30 mA	±160 mA	±3 A
분해능	0.0005 mA	0.005 mA	0.0001 A
교정 정확도	±0.0025 mA	±0.01 mA	±0.0001 A
입력 임피던스	10 Ω	1 Ω	0.02 Ω
절대 최대 입력 (2초)	±232 mA	±707 mA	±5 A

시리즈 공통 사양

항목	사양
메모리	32,256개 (메모리 랩)
기록 간격	1초 ~ 24시간마다 1회
디스플레이	LCD, 현재 전류 값 표시
무선	2.45 GHz IEEE 802.15.4, ISM 2.405 ~ 2.475 GHz, 양방향 통신
무선 출력	+0 dBm (일반)
수신 감도	-95 dBm (일반)
가시거리 · 실외	최대 2000 ft (일반)
가시거리 · 실내	최대 500 ft (일반)
변환 시간	150 ms
노이즈 제거	50 · 60 Hz
온도 계수	±50 ppm/°C 미만 (일반)
배터리	9 V 리튬 또는 알카라인, 사용자 교체 · 15분 간격 일반 4년
단독 연결	USB-mini USB, 250,000 baud
소프트웨어	MadgeTech 4 Standard 4.1.10.0 이상 · Secure 4.1.9.0 이상
사용 환경	-20 ~ +60 °C, 0 ~ 95 %RH (비응결)
크기	80.9 × 88.9 × 24.1 mm (20 mA · 3 A 모델)

활용 분야

무선으로 전류를 모으는
현장

전송기 출력 기록 — 4–20 mA 전송기의 출력을 무선으로 모아 한 대의 PC에서 비교합니다.
원격 공정 감시 — 떨어진 설비의 전류 변화를 배선 없이 한곳에서 추적합니다.
수처리·배관 설비 — 유량 전송기의 출력을 현장에서 시간순으로 남깁니다.
현장 점검 — LCD 값으로 루프 전류를 바로 읽어 배선 이상을 구분합니다.

선택 가이드

배선 방식과 신호에 따른
로거 선택

이럴 때 (현장 조건·규격)	권장 모델	선택 이유
떨어진 전송기를 무선으로 모을 때	RFCurrent2000A	RFC1000 수신기로 여러 전송기의 값을 한 화면에서 볼 수 있기 때문입니다.
케이블로 가까운 루프를 기록할 때	Process101A	유선 직류 전류 로거로 메모리가 2,095,104개이고 4 Hz까지 기록합니다.
전압 신호를 무선으로 기록할 때	RFVolt2000A	같은 무선 구성의 직류 전압 로거이기 때문입니다.
모터 가동 여부만 볼 때	Motor101A	전류 값이 아니라 가동 여부를 기록합니다.

구성·옵션

RFCurrent2000A 구성품과
준비 항목

구분	내용	비고
구성품	RFCurrent2000A 로거 본체	20 mA · 160 mA · 3 A 모델 중 선택
옵션 (별매)	RFC1000 수신기 · RFC1000 Cloud Relay	실시간 무선 수신에 사용
단독 사용	USB-mini USB 케이블	250,000 baud
필요 소프트웨어	MadgeTech 4 Standard 4.1.10.0 이상 · Secure 4.1.9.0 이상	설치 PC에 준비

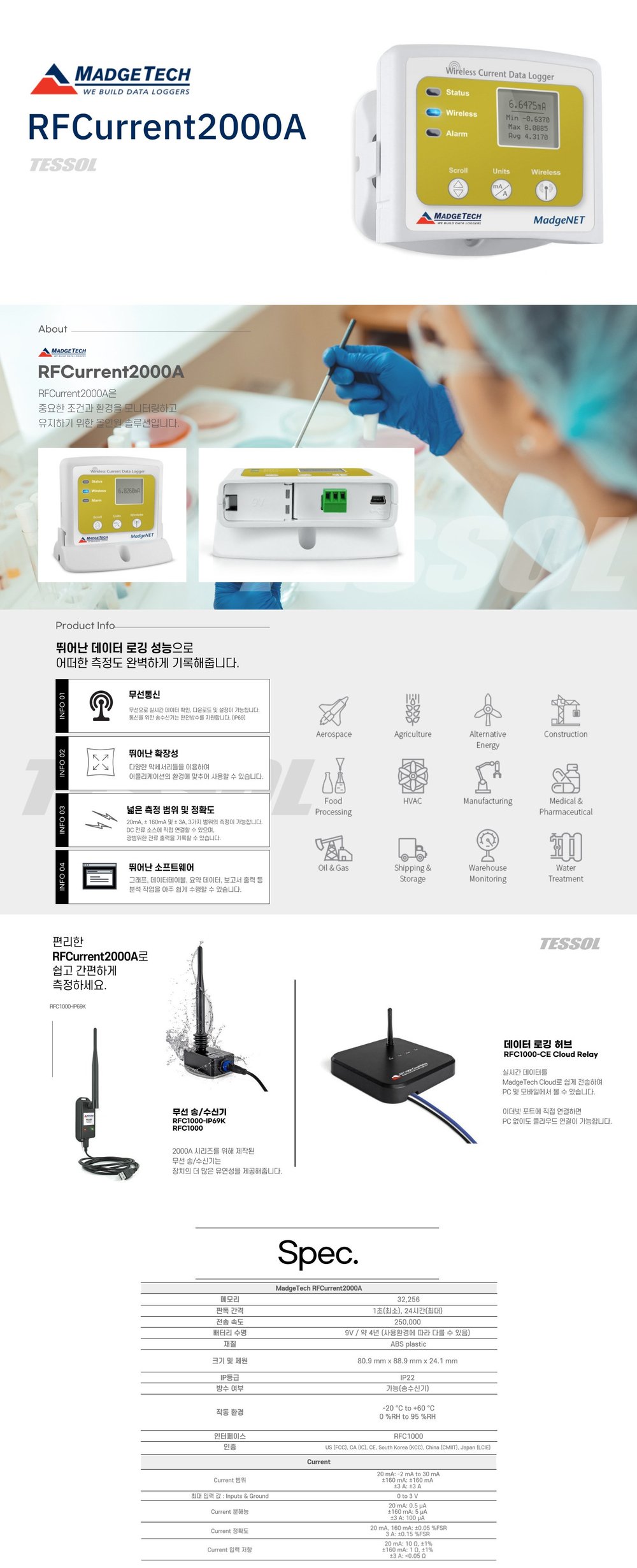

제품 상세 이미지

RFCurrent2000A와 함께 보는
MadgeTech 로거

RFCurrent2000A는 수신기 없이도 사용할 수 있습니까?
네, USB로 PC에 연결해 단독 로거로 사용할 수 있습니다. 다만 실시간 무선 수신에는 RFC1000 수신기가 필요합니다.
RFCurrent2000A는 어떤 무선 방식을 사용합니까?
2.45 GHz IEEE 802.15.4 방식으로 RFC1000 수신기와 양방향 통신합니다. 수신기를 거치지 않을 때는 USB로 내려받습니다.
RFCurrent2000A는 20 mA, 160 mA, 3 A 중 어느 모델을 골라야 합니까?
전송기가 내보내는 전류 범위로 고릅니다. 4–20 mA 루프라면 -2 ~ +30 mA를 읽는 20 mA 모델이 맞습니다.
RFCurrent2000A 배터리는 얼마나 유지됩니까?
15분 간격 기록에서 일반 4년입니다. 9 V 리튬 또는 알카라인 배터리는 사용자가 직접 교체합니다.
RFCurrent2000A 교정은 어떻게 문의합니까?
교정 주기는 사용 계획에 맞춰 정합니다. (주)테솔에 문의하시면 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
RFCurrent2000A 무선 구성은 국내 어디에 상담합니까?
MadgeTech 제품은 국내 공식·단독 공급사인 (주)테솔에 직접 문의하시면 됩니다. 전송기 종류와 전류 범위, 설치 거리를 알려 주시면 RFCurrent2000A 모델과 RFC1000 수신기 구성을 견적과 함께 안내해 드립니다.
