로드셀 신호를 하중 단위로
바꿔 읽는 브리지 로거

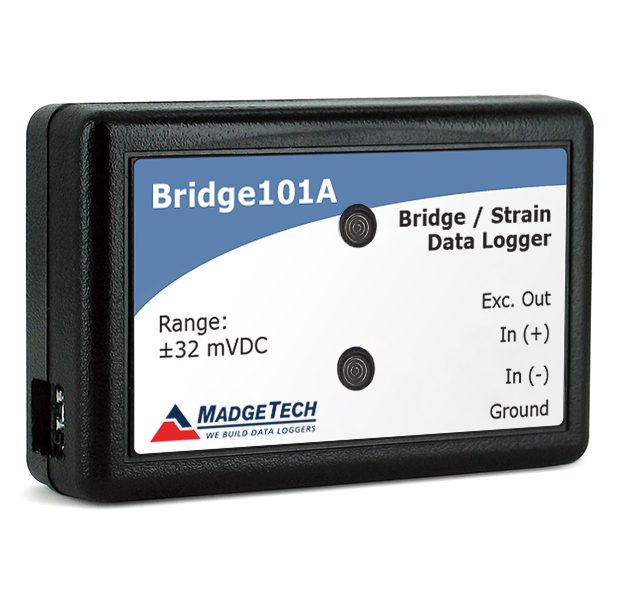

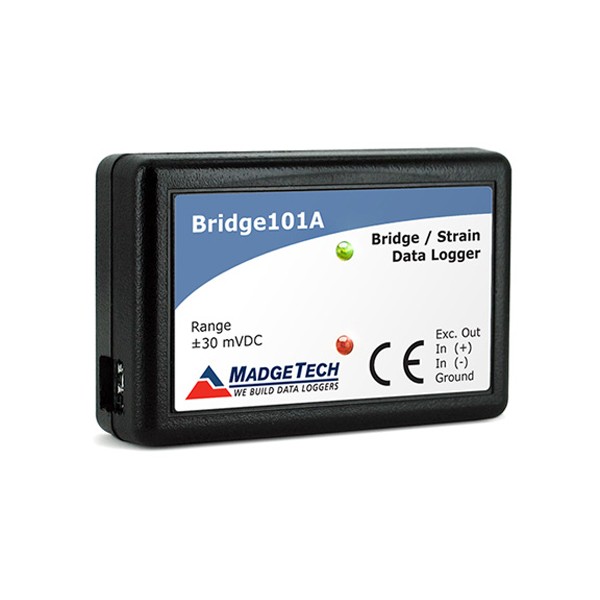

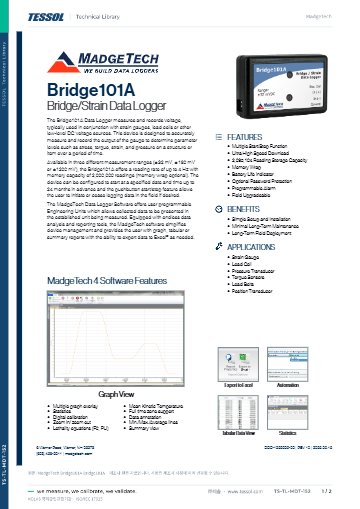

MadgeTech Bridge101A 브리지·스트레인 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech Bridge101A는 2.5 V 여기 전압을 공급하고 mV 단위 브리지 출력을 기록하는 소형 브리지·스트레인 게이지 데이터로거(스트레인 로거, 로드셀 데이터로거)로, 스트레인 게이지, 로드셀, 압력 변환기, 토크 센서의 출력을 변형률과 하중 같은 공학 단위로 환산합니다.

±32 mV 모델은 1 µV 분해능으로 작은 변화를 잡고 메모리는 2,095,104개이므로 긴 시험 구간도 한 번에 저장합니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

±32 mV

가장 작은 입력 범위

1 µV

최소 분해능

2,095,104개

메모리

4 Hz

기록 속도 상한

특징

작은 신호를
정밀하게 기록

핵심 특징현장에서 달라지는 점
1 µV 분해능±32 mV 모델은 작은 변화를 1 µV 단위로 잡아 미세한 하중 변화를 구분합니다.
입력 범위 3종±32, ±160, ±1200 mV 중 신호 크기에 맞는 모델을 고릅니다.
긴 메모리2,095,104개까지 저장하며 다중 시작·정지에서는 419,020개입니다.
지연 시작지정한 날짜에 최대 24개월 뒤까지 시작하도록 예약합니다.
버튼 시작·정지푸시 버튼으로 시작하고 멈춰 현장 조작이 단순합니다.
공학 단위 분석그래프와 표로 보고 사용자 정의 단위로 환산합니다.

게이지 저항

저항 값에 따라
달라지는 수명

배터리 수명은 연결한 브리지 저항에 따라 달라집니다. 1분 간격 기준으로 350 Ω 부하는 일반 10개월, 1000 Ω 부하는 일반 2년이며 3.6 V 리튬 배터리는 사용자가 교체합니다. 권장 게이지 저항은 350 Ω과 1000 Ω입니다.

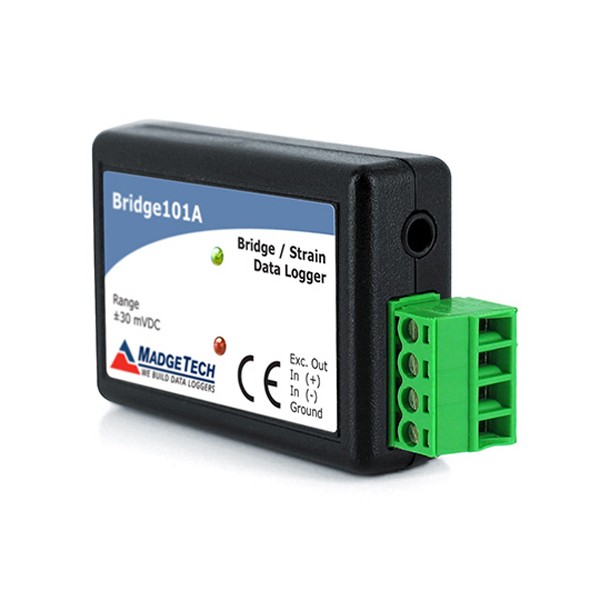

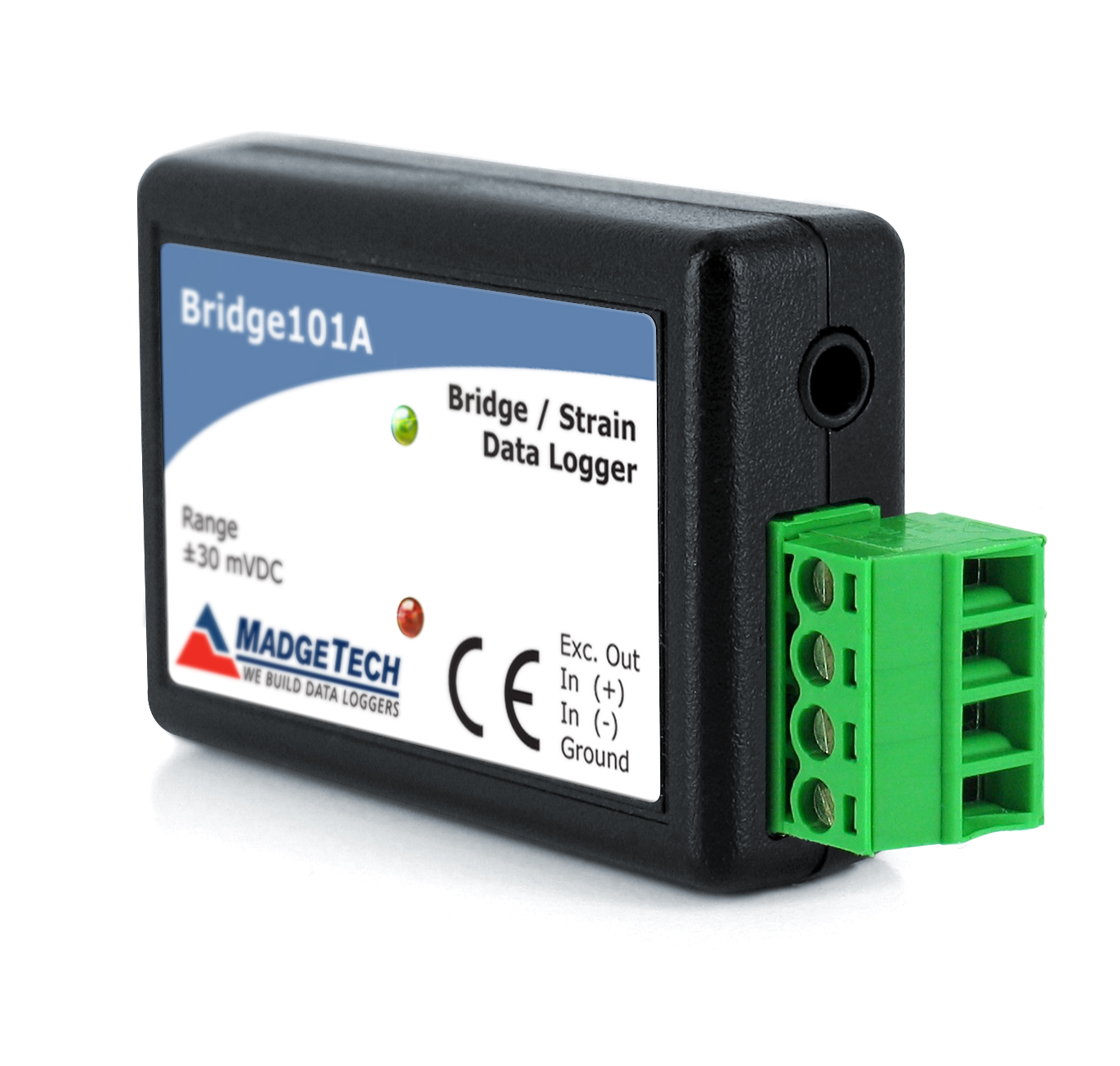

MadgeTech Bridge101A - 4극 나사 단자가 달린 Bridge101A

120 Ω 게이지와 소프트웨어

120 Ω 게이지는 연결할 수 있지만 권장되지 않습니다. 별도의 MadgeTech 4 Secure 소프트웨어에는 21 CFR Part 11 요건에 대응하는 기능(전자서명, 접근 코드, 감사추적)이 있습니다.

사용 방법

Bridge101A
브리지 입력 설정과 공학 단위 환산

Bridge101A는 IFC200 USB 인터페이스 케이블(별매)로 PC에 연결해 MadgeTech 4에서 기록을 설정하고 내려받으며, 소프트웨어에서 값을 변형률·하중·압력·토크 같은 공학 단위로 환산합니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토
MadgeTech 4 Secure전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션
IFC200 USB 인터페이스 케이블Standard 시리즈 로거를 PC USB 포트에 연결, 115,200 baud

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2MadgeTech 4 설치를 마친 뒤 IFC200을 Bridge101A에 끼우고 USB 쪽을 PC의 빈 USB 포트에 연결하세요. IFC200은 USB 포트에 꽂으면 드라이버가 자동으로 설치됩니다.
3MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요.
5최대 24개월 지연 시작을 정하거나 현장에서 푸시 버튼으로 시작·정지하세요.
6내려받은 기록은 MadgeTech 4에서 센서 사양에 맞춰 공학 단위로 환산하세요.
7회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. 같은 설정을 반복할 때는 최근 Custom Start 값을 그대로 적용하는 Quick Start를 사용하세요.

사양

모델 비교와
공통 사양

항목±32 mV±160 mV±1200 mV
분해능1 µV5 µV50 µV
교정 정확도±6 µV±32 µV±240 µV
여기 전압2.5 V 기준 전압2.5 V 기준 전압2.5 V 기준 전압
메모리2,095,104개2,095,104개2,095,104개
다중 시작 · 정지 메모리419,020개419,020개419,020개
기록 간격4 Hz ~ 24시간마다 1회4 Hz ~ 24시간마다 1회4 Hz ~ 24시간마다 1회

시리즈 공통 사양

항목사양
사용 환경-40 ~ +80 °C · 0 ~ 95 %RH
크기 · 무게35 × 54 × 15 mm · 24 g
재질ABS 플라스틱
통신 속도115,200 baud
배터리3.6 V 리튬(사용자 교체)
배터리 수명1분 간격 기준 · 350 Ω 부하 일반 10개월 · 1000 Ω 부하 일반 2년
권장 게이지 저항350 Ω · 1000 Ω(120 Ω 비권장)
시작 방식지연 시작 최대 24개월 · 푸시 버튼 시작 · 정지
인터페이스IFC200 USB 인터페이스 케이블(별매)
소프트웨어MadgeTech 4(Secure는 별도)

활용 분야

변형·하중을
기록하는 현장

  • 구조물 계측 — 스트레인 게이지로 구조물의 변형을 기록합니다.
  • 하중 측정 — 로드셀의 하중 변화를 공학 단위로 봅니다.
  • 압력·토크 — 압력 변환기나 토크 센서의 출력을 남깁니다.
  • 시험 설비 — 시험편의 응력 변화를 장기간 기록합니다.

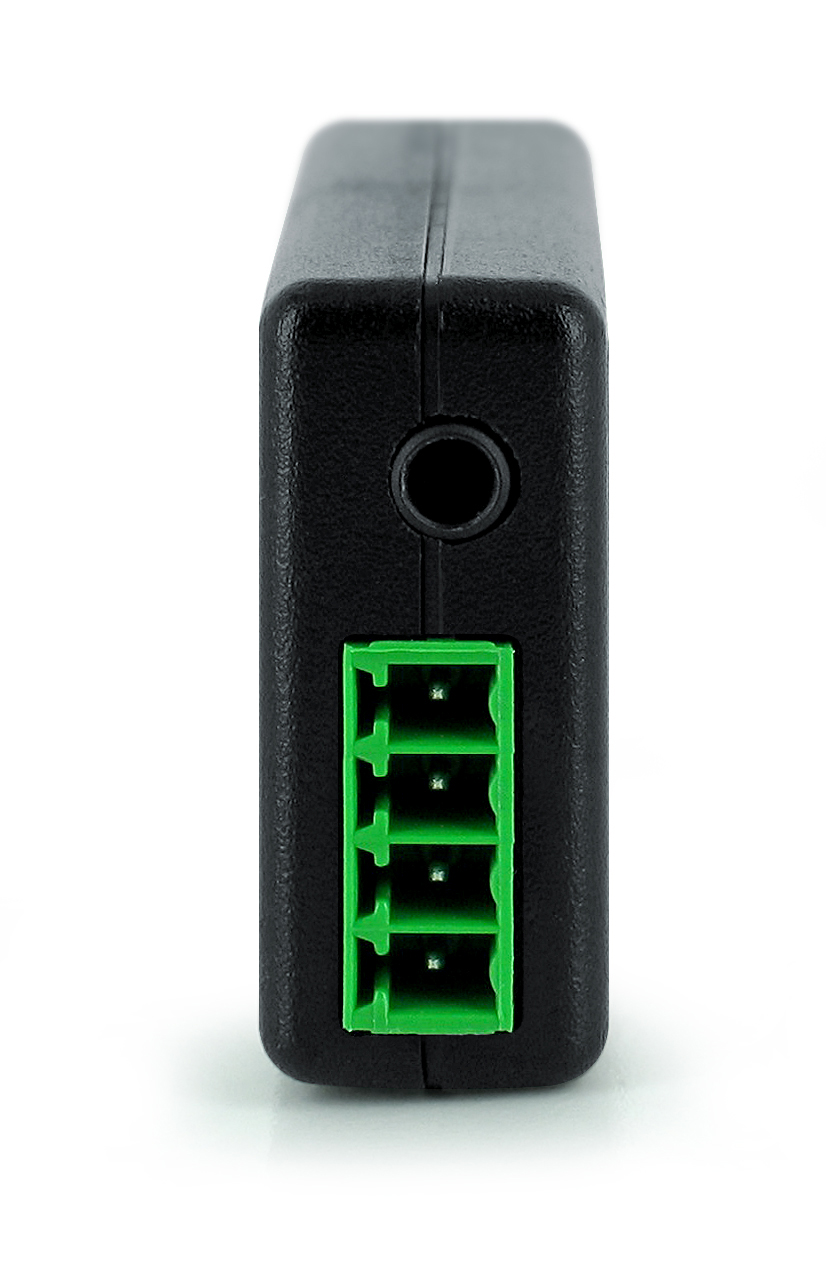

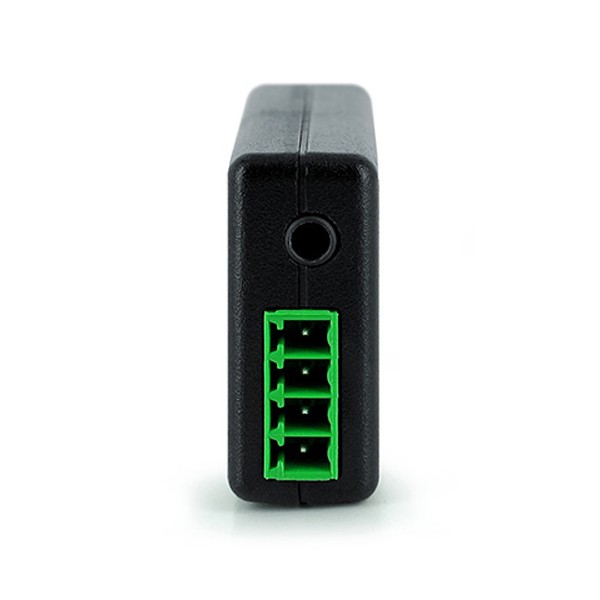

MadgeTech Bridge101A - 4극 나사 단자 쪽에서 본 Bridge101A
4극 나사 단자 쪽에서 본 Bridge101A

선택 가이드

Bridge101A 선택 기준
신호 크기별 모델 비교

이럴 때 (사용 조건)권장 모델선택 이유
±32 mV 이내의 아주 작은 신호일 때±32 mV 모델분해능 1 µV로 미세한 변화를 구분합니다.
±160 mV 안팎의 신호일 때±160 mV 모델분해능 5 µV로 중간 크기 신호를 기록합니다.
±1200 mV까지 큰 신호일 때±1200 mV 모델분해능 50 µV로 큰 신호 범위를 덮습니다.
직류 전압 자체를 기록할 때Volt101A브리지가 아닌 직류 전압 입력 로거입니다.

구성·옵션

구성품과
별매 품목

구분내용
모델±32 mV · ±160 mV · ±1200 mV 중 선택
필요 인터페이스IFC200 USB 인터페이스 케이블(별매)
배터리3.6 V 리튬(사용자 교체)

브리지 측정 체계의 신뢰성은 로거와 센서를 함께 관리할 때 높아집니다. 교정 의뢰 전에 (주)테솔에 문의하시면 KOLAS 인정 범위 해당 여부와 교정 절차를 안내해 드립니다.
