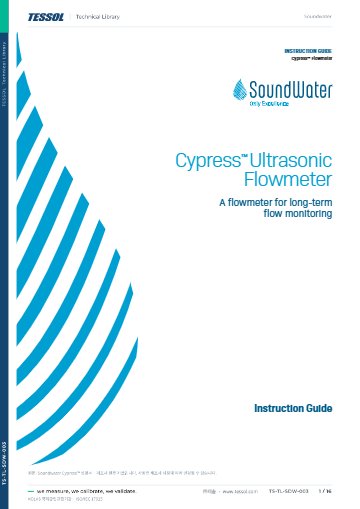

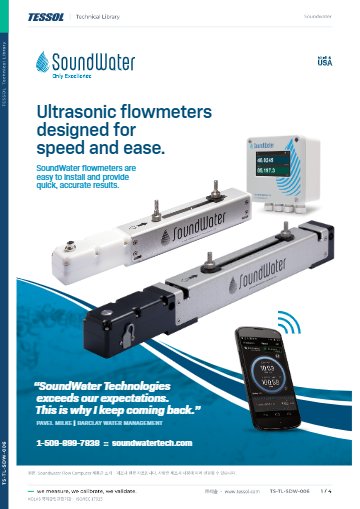

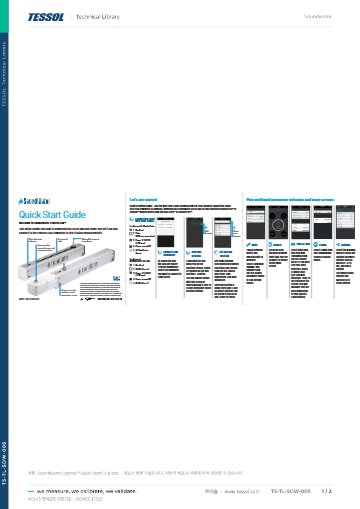

제품 자료
제품문의 구매하기

배관 바깥에 붙여 유량을
상시 재는 설치형 초음파 유량계

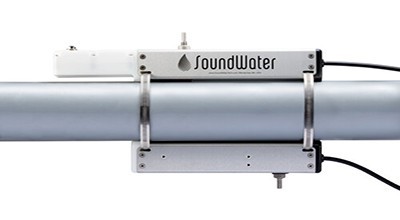

SoundWater Cypress 설치형 초음파 유량계

견적 받기

Soundwater 국내 정식 공급 파트너

SoundWater Cypress는 1~72 in 배관의 바깥에 붙여 유량을 상시 측정하는 설치형 클램프온 초음파 유량계입니다. 12~24 VDC 외부 전원으로 상시 동작하며 4-20 mA 출력으로 PLC·SCADA에 유량 신호를 전송합니다.

파이프를 자르거나 개조하지 않고 벽을 투과해 유량을 감지하므로 설치는 약 5분이면 끝납니다. 최대 소비전력이 1.2 W여서 기존 DC 전원 배선에 무리 없이 추가합니다. 펄스와 Modbus RTU는 옵션으로 구성하며, 이 유량계는 (주)테솔이 국내에 공식 공급합니다.

1 ~ 72 in

측정 가능한 배관 지름

12 ~ 24 VDC

외부 전원 (최대 1.2 W)

4-20 mA

기본 능동 출력

365일

내장 로거 최대 기록 기간

특징

상시 감시를 위한
설치형 구성

핵심 특징현장에서 달라지는 점
외부 전원 상시 동작배터리 교체 없이 유량을 상시 측정하므로 점검 인력의 정기 방문이 줄어듭니다.
약 5분 설치배관을 개조하지 않고 바깥에서 설치하므로 공정을 멈추지 않고 도입합니다.
양방향 측정한 번 장착하면 정방향과 역방향 유량을 모두 읽어 역류 발생도 확인합니다.
SCADA·PLC 연결4-20 mA 능동 출력을 제어 시스템 입력에 바로 연결해 별도 변환기가 필요 없습니다.
Modbus RTU 옵션-MB 옵션을 선택하면 RS-485 네트워크로 값과 설정을 읽고 Flow Computer와도 연결합니다.

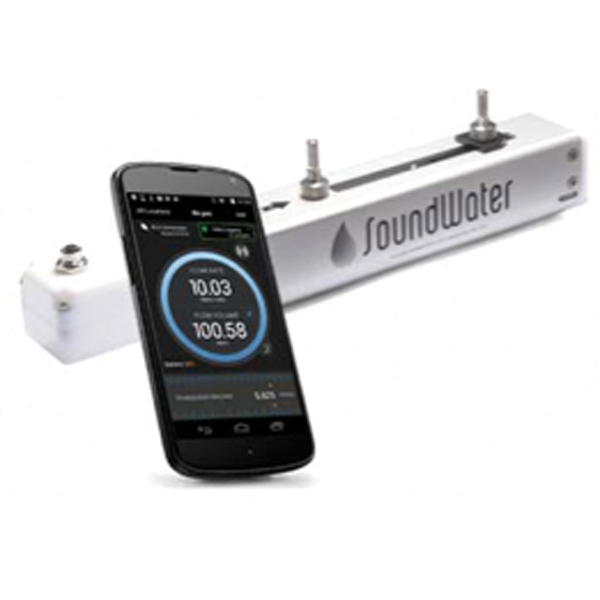

블루투스 설정스마트폰 앱으로 설정을 변경하므로 현장에서 별도 설정 장비를 휴대하지 않습니다.

출력과 배선

출력 옵션별
M12 커넥터 핀 배치

전원과 신호는 M12 5핀 커넥터 하나로 연결합니다. 핀 3(청색)은 전원, 핀 4(흑색)는 접지이고, 핀 2(백색)와 핀 5(회색)의 기능은 출력 옵션 케이블에 따라 달라지므로 배선 전에 케이블 종류부터 확인하세요.

출력 옵션핀 2핀 5비고
펄스 출력NPN 오픈 드레인 펄스해당 없음풀업 저항 1 kΩ ~ 12 kΩ 권장
4-20 mA 능동해당 없음4-20 mA 능동 신호기본 출력
Modbus RTU (-MB)D+D-RS-485

데이터 로깅

내장 로거의
기록 한계

로거 사용 조건

로거는 최단 5초 간격으로 기록하며 측정 한 번에 데이터 포인트 5개를 저장합니다. 최대 10,000회 측정과 365일까지 기록하지만 로그는 한 번에 하나만 보관하며, 전체를 블루투스로 전송하는 데 최대 약 5.5분이 걸립니다.

사용 방법

Cypress 앱 설정과
Modbus RTU 읽기 순서

Cypress는 스마트폰이나 태블릿의 Orcas 앱으로 블루투스 설정을 하고, 4-20 mA 또는 Modbus RTU(RS-485) 출력으로 PLC에 값을 보냅니다. Modbus 출력은 -MB 옵션 모델에서 사용합니다.

소프트웨어·도구하는 일
Orcas 앱(iOS·Android)배관·액체 입력, 트랜스듀서 간격 확인, 출력 설정, 유량과 신호 강도 확인
Modbus RTU(RS-485)-MB 옵션에서 PLC·SCADA가 유량과 적산 값을 읽음
M12 5핀 커넥터전원과 출력 신호 배선

처음 연결하는 순서

순서할 일
1제공된 케이블로 12~24 VDC 전원을 연결합니다. Modbus형은 2번 핀 D+, 4번 핀 0 V, 5번 핀 D-입니다.
2블루투스가 되는 iOS 또는 Android 기기에 SoundWater Orcas 앱을 설치하고 실행합니다.
3Locations 화면에서 +를 눌러 배관 종류·크기·벽 두께와 액체 종류를 선택합니다.
4유량, 체적, 유속 중 표시할 항목을 고르고, 필요하면 Outputs 메뉴에서 Modbus, 4-20 mA, 펄스 출력을 설정합니다.
5앱 화면 아래에 나온 트랜스듀서 간격에 맞춰 움직이는 쪽 트랜스듀서의 고정을 풀고 눈금자에서 옮긴 뒤 다시 고정합니다.

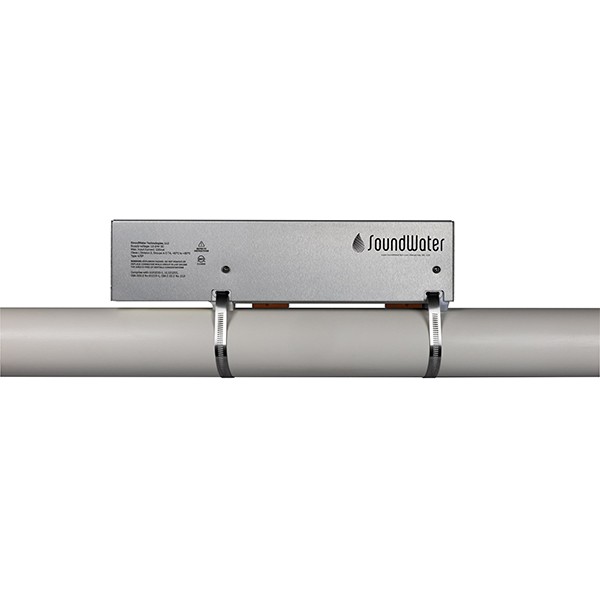

6트랜스듀서 면 전체에 커플링 젤을 바르고 배관에 올려 스트랩으로 고정합니다.
7배관에 유체가 찬 상태에서 앱의 유량과 신호 강도 표시를 확인합니다.

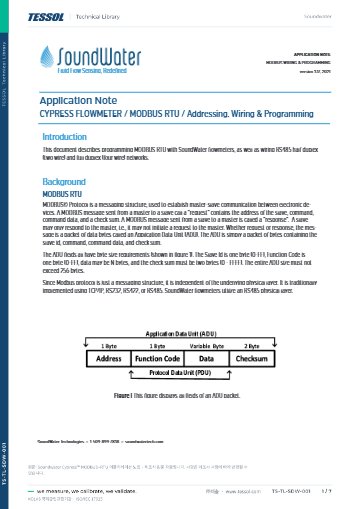

Modbus RTU 레지스터 예시(펌웨어 3.17 이상)

명령하는 일
기능 코드 03, 주소 0023유량 읽기(float, 2레지스터)
기능 코드 03, 주소 0025유속 읽기(float, 2레지스터)
기능 코드 03, 주소 0027유량 체적(Flow volume) 읽기(float, 2레지스터)
기능 코드 03, 주소 0045온도 읽기(float, 2레지스터)

슬레이브 ID와 통신 속도는 본체 MODBUS 설정에서 정합니다. 4바이트 값은 워드 스왑 설정이 필요할 수 있으며, 설치한 펌웨어 버전의 응용 노트를 함께 확인하세요.

-MB 옵션 모델과 4-20 mA·펄스 모델은 같은 M12 커넥터의 2번과 5번 핀 기능이 다릅니다. 배선 전에 주문한 옵션을 확인하세요. Cypress의 Modbus는 2선 방식만 지원합니다.

사양

1~72 in 설치형
전체 사양

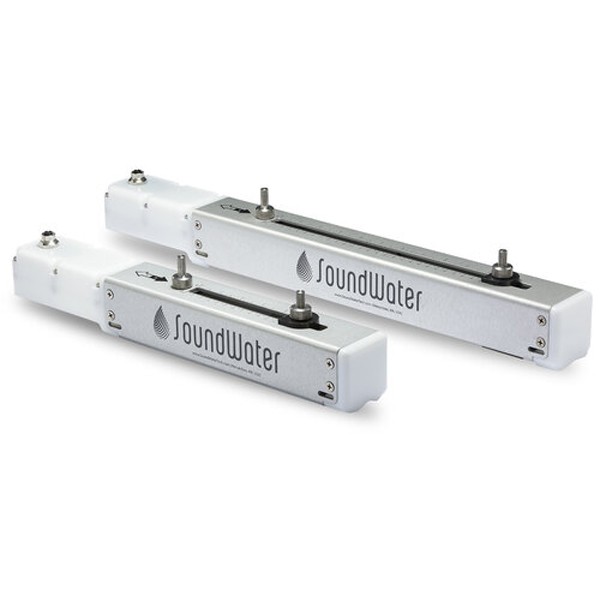

모델본체 길이폭높이
Txx-C516.5 in2.4 in3.88 in
Txx-C1122.5 in2.4 in4.09 in
Txx-CM516.5 in2.4 in해당 없음
Txx-CM1122.5 in해당 없음해당 없음

시리즈 공통 사양

항목사양
측정 방식클램프온 초음파 (배관 벽 투과)
배관 지름1 ~ 72 in
유속 범위양방향 ±20 m/s
정확도일반적으로 1 ~ 2.0 % (배관 크기와 용도에 따라)
전원12 ~ 24 VDC · 최대 1.2 W · 접지 0 V
출력 (기본)4-20 mA 능동
출력 (옵션)NPN 오픈 드레인 펄스 · Modbus RTU / RS-485 (-MB)
무선 설정Bluetooth LE 4.0 이상 · Orcas 앱
커넥터M12 5핀 (전원·통신 공용)
교체용 케이블Turk USA RSS 4.5T (5핀 M12 수)
데이터 로깅최대 365일 · 최대 10,000회 측정(측정당 5개 데이터 포인트) · 최소 샘플링 5초 · 최소 기록 1분
로그 보관한 번에 로그 1개
로그 업로드최대 약 5.5분
보호 등급NEMA 4/6P
동작 온도-40 ~ 60 °C (주위·유체)
고정 스트랩스테인리스
옵션젤 없는 트랜스듀서 · 2-파트 설계

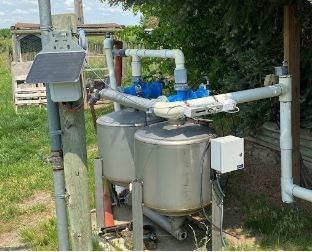

활용 분야

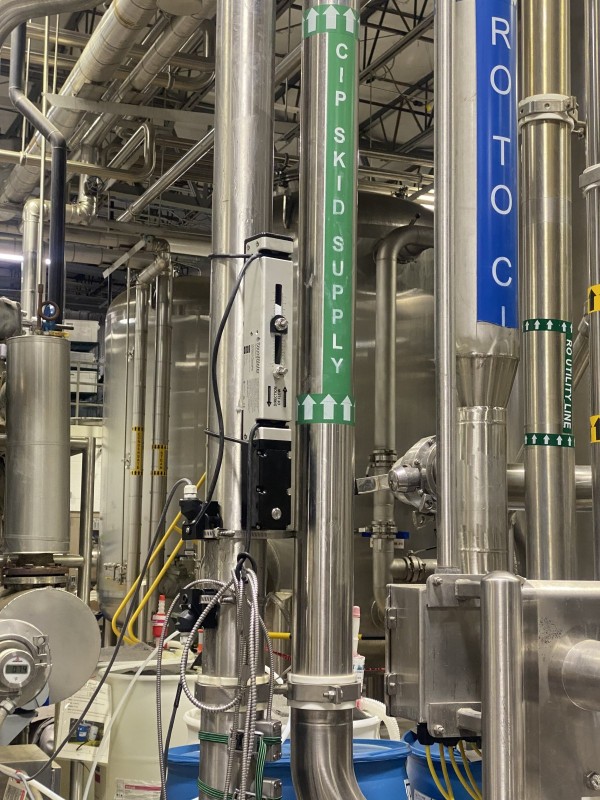

상시 유량 감시
현장

  • 상시 유량 감시 — 배관 유량을 상시 측정해 이상 유량을 설정값 기준으로 판정합니다.
  • 제어 시스템 연동 — 4-20 mA 또는 Modbus RTU 값을 PLC·SCADA 입력으로 사용합니다.
  • 공정 유량 기록 — 내장 로거로 장기 유량 데이터를 기록해 설비 부하 변화를 분석합니다.
  • 대구경·협소 공간 배관 — 2-파트 설계로 큰 배관과 좁은 공간에 설치합니다.

선택 가이드

출력과 표시
요구별 권장 구성

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
같은 배관을 상시 감시할 때Cypress외부 전원으로 계속 동작하는 설치형입니다.
여러 배관을 옮겨 가며 점검할 때Orcas배터리 구동 휴대형으로 1분 이내에 설치합니다.
현장 화면 표시와 적산이 필요할 때Cypress + Flow Computer (FC100)-MB 옵션 Cypress에 터치스크린 컴퓨터를 연결합니다.
Modbus RTU 통신이 필요할 때Cypress -MB 옵션RS-485 D+/D-로 네트워크에 연결합니다.

구성·옵션

본체와
출력 옵션

구분내용
본체Cypress 설치형 초음파 유량계 (모델 Txx-C5 · Txx-C11 · Txx-CM5 · Txx-CM11)
출력 옵션펄스 출력 또는 Modbus RTU (-MB)
표시·적산Flow Computer (FC100) 별도 연결
설정 앱Orcas 앱 (Bluetooth)
