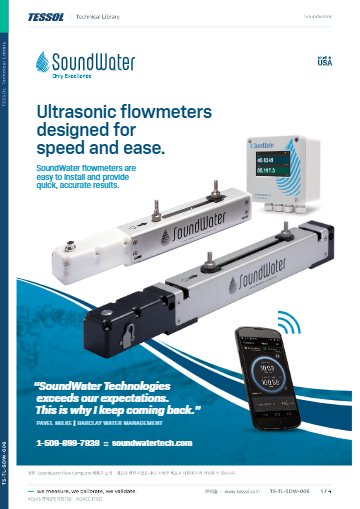

제품 자료: 제품군 소개

설명서

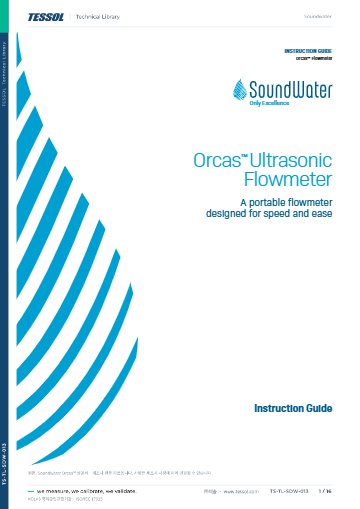

사용 설명서

사용 설명서

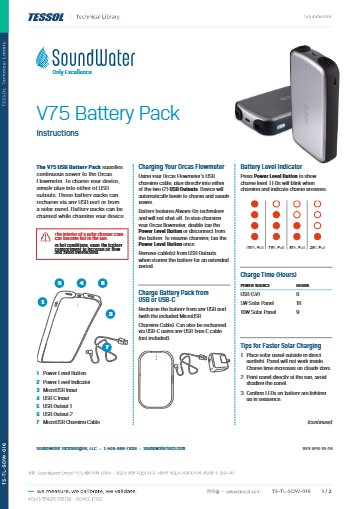

V75 배터리팩 설명서

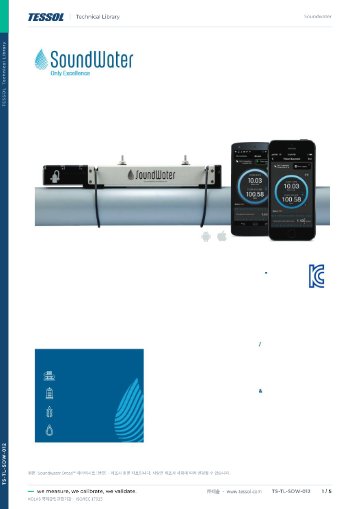

데이터시트 (한글)

제품문의 구매하기

배관을 자르지 않고 바깥에서
유량을 재는 휴대형 유량계

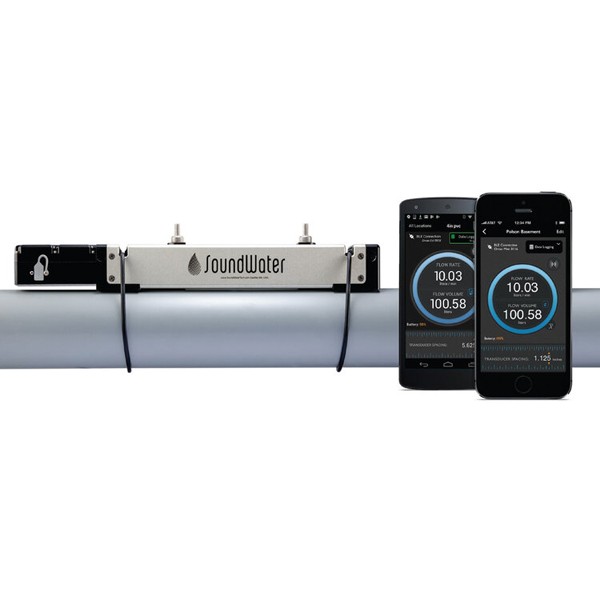

SoundWater Orcas 휴대형 초음파 유량계

견적 받기

Soundwater 국내 정식 공급 파트너

SoundWater Orcas는 배관을 자르지 않고 바깥에 붙여 3/4~72 in 배관의 유량을 양방향 ±20 m/s로 측정하는 휴대형 클램프온 초음파 유량계(트랜짓 타임 방식)입니다. 배터리로 구동하며 설비 점검과 시운전처럼 임시 유량 측정이 필요한 현장에 사용합니다.

설치 후 1분 이내에 측정이 시작되므로 여러 배관을 옮겨 다니며 점검하는 시간이 짧습니다. 1회 충전으로 24시간 이상 연속 동작하고 블루투스로 스마트폰·태블릿 앱에 값을 전송합니다. 이 유량계는 (주)테솔이 국내에 공식 공급합니다.

3/4 ~ 72 in

측정 가능한 배관 지름

±20 m/s

양방향 유속 범위

24시간 이상

1회 충전 연속 사용

365일

내장 로거 최대 기록 기간

특징

점검 현장에 맞춘
휴대형 설계

핵심 특징	현장에서 달라지는 점
1분 이내 설치	배관 바깥에 놓고 감아 당기는 캠 클리트 방식이어서 여러 지점을 옮겨 가며 점검하는 시간이 짧습니다.
양방향 측정	한 번 설치로 정방향과 역방향 유량을 모두 읽어 흐름 방향이 불확실한 배관도 확인합니다.
조정 가능한 트랜스듀서	설치 후에도 트랜스듀서 위치를 미세하게 옮겨 신호 강도를 조정하므로 재설치 횟수가 줄어듭니다.
내장 줄자	별도 줄자 없이 트랜스듀서 간격을 설정하므로 현장에 가져갈 장비가 줄어듭니다.

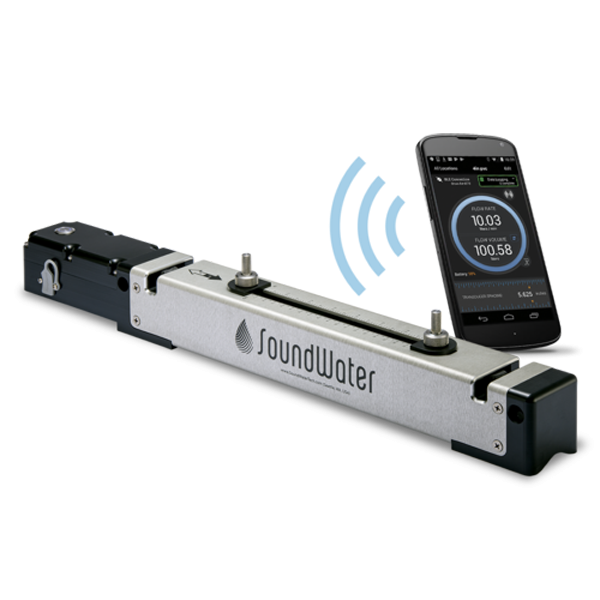

블루투스 앱	스마트폰과 태블릿에서 설정하고 유량, 적산, 유속을 확인하므로 본체에 별도 화면이 필요 없습니다.
IP65 방적형 본체	물보라와 날씨, 부식에 견디는 방적 구조여서 실외 배관과 습한 기계실에서도 사용합니다.

트랜스듀서 선택

배관 크기별
트랜스듀서와 하우징

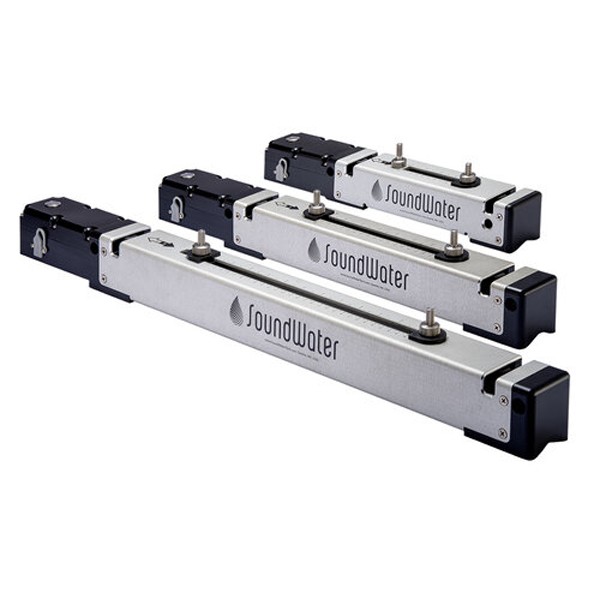

트랜스듀서는 T405, T410, T420 세 종류이며 하우징 길이(C2·C5·C7·C11·CM)와 조합해 모델이 정해집니다. 배관 지름이 작을수록 높은 주파수의 T420, 클수록 T405를 사용하며, 최소 배관 벽 두께는 T420 0.05 in, T410 0.10 in, T405 0.20 in입니다.

모델	배관 지름 범위
T420-C2	1 ~ 3 in
T420-C5	1 ~ 6 in
T410-C5	2 ~ 6 in
T410-C7	2 ~ 10 in
T410-C11	2 ~ 14 in
T410-CM	4 ~ 24 in
T405-CM	8 ~ 72 in

설치 조건

설치 공간과
정확도 조건

배관 지름별 설치 길이

필요한 설치 길이는 배관 지름이 12 in 미만이면 14 in, 16 in이면 15 in, 24 in이면 18 in, 72 in이면 30 in입니다. 규정 정확도는 상류 직관부 약 15D, 하류 약 5D를 확보하고 유속이 1 m/s 이상이며 기포 없는 액체일 때 적용되므로, 펌프와 밸브 직후를 피해 위치를 정하세요.

전원과 기록

배터리 운용과
데이터 로깅

내장 리튬이온 배터리는 USB 5 V로 충전하며 방전 중 소비전력은 최대 0.5 W입니다. 장시간 현장에서는 USB 전원을 연속 공급하거나 옵션 EB19 배터리 팩(최대 2주)을 연결하세요. 로거는 1분 간격으로 최대 365일까지 기록하므로 하루 이상의 유량 변화도 한 번의 설치로 확보합니다.

사용 방법

Orcas 앱 연결부터
데이터 로깅까지

Orcas는 전용 Orcas 앱(iOS·Android)과 블루투스로 연결해 배관 조건을 입력하고 유량을 확인하는 휴대형 유량계입니다. 로깅한 데이터는 앱에서 CSV 형식으로 공유합니다.

소프트웨어·도구	하는 일
Orcas 앱	배관·액체 설정, 트랜스듀서 간격 확인, 유량 확인, 데이터 로깅
Bluetooth LE 4.0 이상	본체와 스마트폰·태블릿 연결
Data Logging(REC·STOP)	슬라이더로 기록 시간을 정해 기록
Share	기록을 CSV 형식으로 메일·문자·AirDrop 등으로 공유

처음 연결하는 순서

순서	할 일
1	앱스토어 또는 Google Play에서 Orcas 앱을 설치하고 블루투스와 위치 서비스를 허용합니다.
2	본체 왼쪽 위 전원 버튼을 눌러 LED가 계속 켜지는지 확인합니다.
3	앱을 열어 목록에서 유량계를 선택합니다. 펌웨어 업데이트 안내가 나오면 3~5분 정도 걸립니다.
4	All Locations 화면에서 +를 눌러 이름을 붙이고 단위, 배관, 라이너, 액체, 표시 항목을 입력합니다.
5	스테인리스 손잡이를 돌려 고정을 풀고, 앱 화면 아래에 나온 간격에 맞춰 트랜스듀서를 눈금자에서 옮깁니다.
6	트랜스듀서에 커플링 젤을 바르고 배관에 올려 스트랩으로 고정한 뒤 손으로 조여 앱에서 유량을 확인합니다.
7	기록하려면 Data Logging에서 기록 시간을 정하고 REC를 누릅니다.

트랜스듀서 눌림 손잡이를 너무 세게 조이면 본체가 들려 측정값이 틀어질 수 있으니 손으로만 조이세요. 새로 REC를 누르면 기존 기록을 덮어씁니다.

사양

3/4~72 in 클램프온
전체 사양

항목	사양
측정 방식	클램프온 트랜짓 타임 초음파
배관 지름	3/4 ~ 72 in (트랜스듀서 T405 · T410 · T420과 하우징 C2 · C5 · C7 · C11 · CM 조합)
유속 범위	양방향 ±20 m/s
정확도	일반적으로 1 ~ 2.0 % (배관 크기와 용도에 따라, 발달한 대칭 유속 분포 가정)
측정 조건	상류 직관부 약 15D · 하류 약 5D · 유속 1 m/s 이상 · 기포 없는 액체
최소 배관 벽 두께	T420 0.05 in · T410 0.10 in · T405 0.20 in
측정 값	유량 · 적산 유량 · 유속 · 음속
배관 재질	강 · 스테인리스 · 구리 · 황동 · 알루미늄 · 철, PVC · CPVC · HDPE · LDPE · PE · FRP · PEX
표시	Orcas 앱 (iOS · Android), Bluetooth LE 4.0
단위	미터법 또는 영문 단위 선택
앱 언어	영어 · 스페인어 · 포르투갈어
배터리	충전식 리튬이온 · 1회 충전 24시간 이상 연속
외부 전원	USB 5 V 연속 공급 또는 옵션 EB19 배터리 팩 (최대 2주)
소비전력	방전 시 최대 0.5 W (100 mA) · 충전 시 최대 9 W (1.5 A)
배터리 보존	미사용 시 충전 상태 5개월 유지
내장 로거	1분 간격으로 최대 365일 · 최대 10,000회 측정(50,000 데이터 포인트)
보호 등급	IP65 방적형
주위 및 유체 온도	-40 ~ 60 °C
재질	본체 양극산화 알루미늄 · 전자부 하우징 아세탈 · 고정 스트랩 EPDM · 체결 부품 스테인리스
설치	캠 클리트 · 내장 줄자 · 1분 이내
기본 구성품	유량계 본체 · 휴대용 케이스 · 커플링 젤 · 고정 스트랩 · USB 충전 어댑터 · USB 충전 케이블
옵션	젤 없는 트랜스듀서 · 2-파트(CM) 설계 · 배터리 팩 EB19

활용 분야

이동하며 점검하는
배관 현장

배관 유량 점검 — 여러 지점을 돌며 유량을 확인해 펌프와 밸브 상태를 판단합니다.
시운전 확인 — 설비를 가동하기 전에 설계 유량이 나오는지 검증합니다.
임시 유량 기록 — 내장 로거로 며칠간의 유량 변화를 기록해 부하 패턴을 분석합니다.

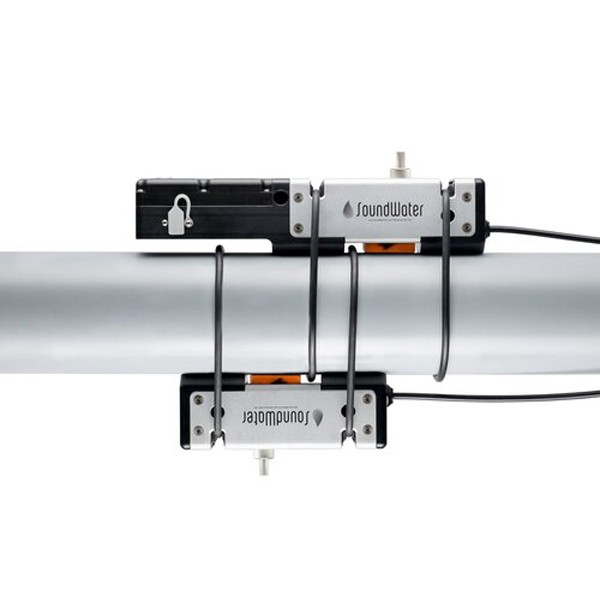

대구경·협소 공간 배관 — 2-파트(CM) 설계로 큰 배관과 좁은 공간에 설치합니다.

선택 가이드

점검과 상시 감시
제품 구분

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
배관 여러 곳을 옮겨 가며 점검할 때	Orcas	배터리 구동 휴대형으로 1분 이내에 설치합니다.
같은 배관을 상시 감시할 때	Cypress	외부 전원으로 계속 동작하는 설치형입니다.
두 유량계 값을 한 화면에 표시할 때	Flow Computer (FC100)	Cypress 2대를 연결해 표시·적산합니다.
냉온수 열량을 계량할 때	TEM100	유량과 급수·환수 온도로 열량을 계산합니다.

구성·옵션

본체와
선택 구성

구분	내용
본체	배터리 구동 휴대형 유량계 · 일체형 구조
기본 구성품	휴대용 케이스 · 커플링 젤 · 고정 스트랩 · USB 충전 어댑터 · USB 충전 케이블
트랜스듀서 옵션	젤 없는 트랜스듀서
하우징 옵션	2-파트(CM) 설계 (큰 배관, 부식, 좁은 공간용)
전원 옵션	배터리 팩 EB19 (최대 2주)

Orcas와 함께 보는
유량 계측 제품

Orcas는 배관을 멈추지 않고 사용할 수 있습니까?
네, 클램프온 방식이어서 배관을 자르거나 유체를 정지시키지 않고 바깥에서 측정합니다.
Orcas는 어떤 배관 재질에 사용할 수 있습니까?
강, 스테인리스, 구리, 황동, 알루미늄 같은 금속 배관과 PVC, CPVC, HDPE, LDPE, PE, FRP, PEX 같은 플라스틱 배관에 사용할 수 있습니다. 최소 벽 두께는 트랜스듀서별로 다르므로 배관 벽 두께를 먼저 확인하세요.
Orcas를 고정 설치로 상시 감시에 사용할 수 있습니까?
상시 감시에는 설치형 Cypress가 적합합니다. Orcas도 USB 전원을 연속 공급하면 장시간 측정할 수 있지만, 점검과 시운전용 휴대형으로 설계된 제품입니다.
Orcas 측정 데이터는 어디에 저장됩니까?
내장 로거에 1분 간격으로 최대 365일까지 저장합니다. 최대 10,000회 측정을 기록하며 앱으로 내려받습니다.
