초음파 유량계 수직·수평 파이프 설치 시 고려점

초음파 유량계는 수직관과 수평관 모두에 설치할 수 있고, 공기가 모이는 위치를 피해 부착합니다.

초음파 유량계는 수직 파이프와 수평 파이프 모두에 설치할 수 있습니다. 다만 문제를 막으려면 파이프 안에서 공기가 모이는 위치를 고려해야 합니다. SOUNDWATER는 설치 방향에 대한 문의가 많아 두 가지 경우를 설명했고, 이 글은 그 내용을 정리합니다.

수직관

수직 파이프는 흐름 방향이 결과를 가릅니다

수직 파이프는 공기가 모이기에 가장 좋은 경우도, 가장 나쁜 경우도 될 수 있습니다. 가장 좋은 경우는 흐름이 파이프 하단에서 상단으로 올라가는 위쪽 방향입니다. 파이프에 액체가 완전히 가득 차 있어 초음파가 잘 전달됩니다.

수직 파이프의 흐름 방향별 상태를 보여 주는 그림입니다.

반대로 흐름이 아래 방향일 때(위 그림 참조)는 하강하는 교착점에서 파이프 내부에 "폭포 효과"라고도 하는 폭포가 생길 수 있습니다. 이 현상은 하강하는 파이프의 대다수 현장에서 나타나므로, 이런 경우 측정값을 신뢰할 수 없습니다.

수평관

수평 파이프는 측면에 부착합니다

수평 파이프에서는 공기가 상단에 모이고 침전물이 하단에 쌓입니다. 그래서 초음파가 파이프의 상단이나 하단을 지나는 위치보다 측면 라인에 부착해 측정하는 것이 더 정확합니다.

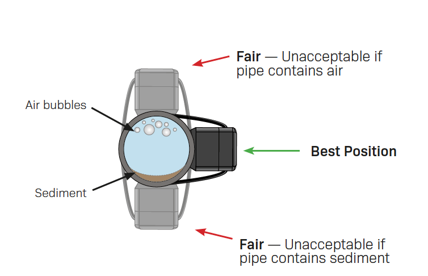

유량계를 파이프 측면, 즉 소리가 파이프와 유체로 전달되는 쪽으로 돌립니다(아래 그림 참조).

수평 파이프에서 유량계를 측면으로 돌린 모습을 보여 주는 그림입니다.

SOUNDWATER는 수많은 현장 테스트로 가장 정확한 데이터값이 나오는 조건을 연구해 왔고, 이 데이터를 바탕으로 설치 위치에 따라 값이 달라진다는 점을 확인했습니다. 최적의 위치에 설치해 필요한 정보를 얻으세요.

제품

SOUNDWATER 초음파 유량계 제품군

Orcas 제품군은 휴대형 초음파 유량계이고, Cypress 제품군은 설치형 초음파 유량계입니다.

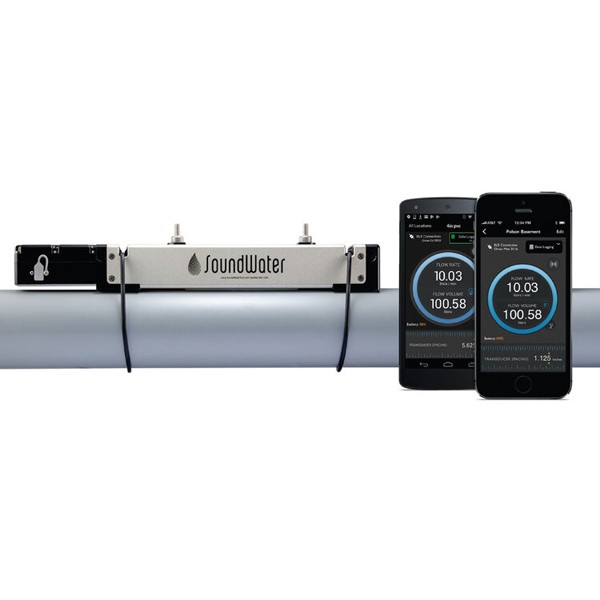

Orcas 휴대형 초음파 유량계입니다.
