REED TM-8811 초음파 두께측정기

MODEL: TM-8811
브랜드: REED INSTRUMENTS

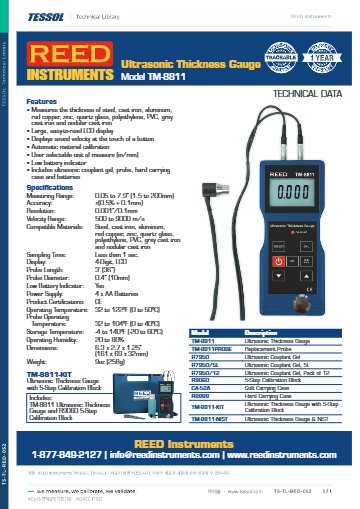

제품 자료: TM-8811 데이터시트(영문)

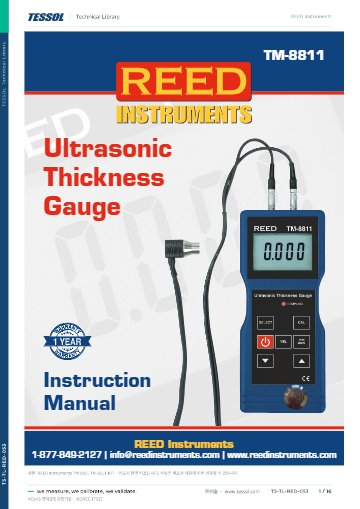

TM-8811-KIT 사용 설명서(영문)

제품문의 구매하기

배관과 압력용기 벽 두께를
한쪽 면에서 재는 두께 측정기

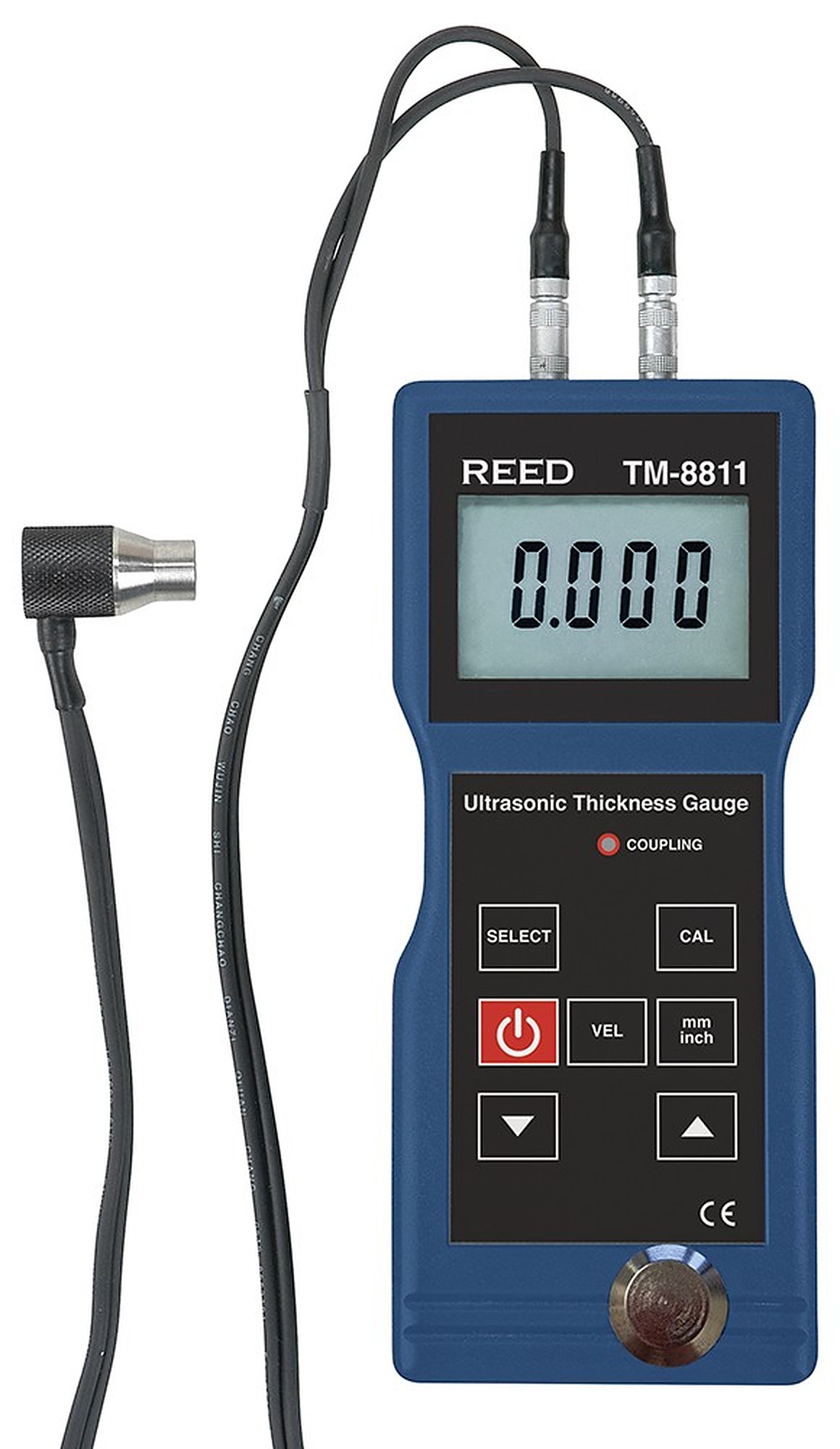

REED TM-8811 초음파 두께 측정기

견적 받기

Reed 국내 정식 공급 파트너

REED TM-8811은 강철, 주철, 알루미늄, 유리, 플라스틱 같은 소재의 두께를 한쪽 면에서 1.5~200 mm 범위로 측정하는 초음파 두께 측정기(Ultrasonic Thickness Gauge)로, 배관과 압력용기 벽의 두께 점검에 사용합니다.

정확도는 ±(0.5 % + 0.1 mm), 분해능은 0.1 mm이며 1초 미만으로 값이 갱신됩니다. 음속은 500~9000 m/s에서 설정합니다. Ø10 mm 프로브와 0.9 m 케이블을 연결하는 258 g 본체의 이 두께 측정기는 (주)테솔이 국내에 공식 공급합니다.

1.5~200 mm

측정 범위

±(0.5 % + 0.1 mm)

정확도

500~9000 m/s

음속 설정 범위

258 g

본체 무게

특징

한쪽 면에서
측정하는 두께

핵심 특징	현장에서 달라지는 점
음속 직접 설정	500~9000 m/s 범위에서 소재에 맞는 음속을 설정해 소재가 달라도 같은 장비로 측정합니다.
소재별 자동 보정	강철, 주철, 알루미늄 같은 소재를 골라 음속을 맞추므로 입력 실수를 줄입니다.
내장 교정	본체의 내장 교정 기능으로 측정 전 프로브와 값을 점검합니다.
mm와 in 단위 선택	표시 단위를 mm와 in 중에서 골라 도면 단위와 일치시킵니다.
10 mm 문자 높이	4자리 LCD 숫자가 커서 배관 아래쪽 같은 불편한 자세에서도 읽기 쉽습니다.

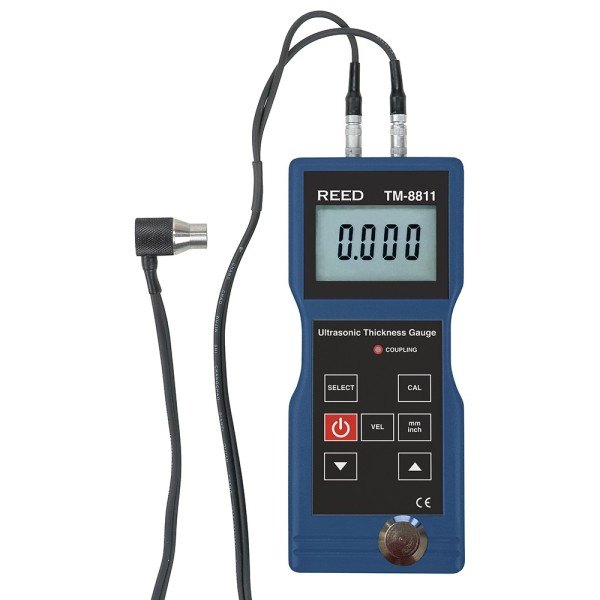

프로브가 연결된 본체 전면의 표시창과 버튼

측정 소재

소재별로 다른
음속 설정

측정 대상 소재는 강철, 주철, 회주철, 구상흑연주철, 알루미늄, 구리, 아연, 석영 유리, 폴리에틸렌, PVC입니다. 소재마다 초음파 전달 속도가 다르므로 대상에 맞는 소재 또는 음속 값을 먼저 정하세요.

접촉제를 바른 뒤 접촉

프로브와 측정면 사이에 접촉제 젤을 얇게 바른 뒤 프로브를 수직으로 대면 신호가 안정됩니다. 프로브 사용 온도는 0~40 °C이므로 뜨거운 배관에서는 접촉 시간을 짧게 유지하세요.

측정 준비

프로브와
본체 보관

본체는 4자리 LCD와 AA 배터리 4개로 동작하며 프로브와 접촉제, 하드 케이스가 한 세트로 구성됩니다. 키트 구성에는 R9060 5단 시험 블록이 포함되어 교정 점검에 사용할 수 있습니다.

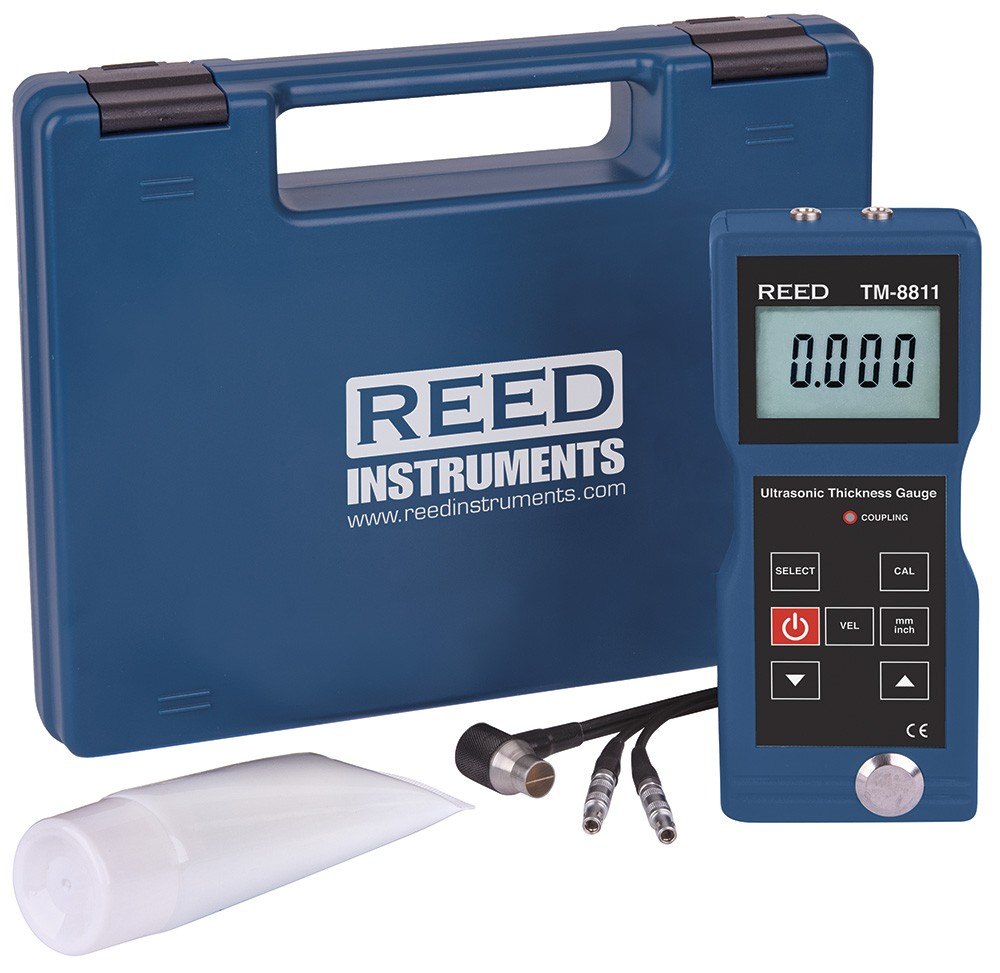

본체와 보관 케이스, 프로브, 접촉 젤 구성품

사양

TM-8811
초음파 두께 사양

항목	사양
측정 범위	1.5 ~ 200 mm
정확도	±(0.5 % + 0.1 mm)
분해능	0.1 mm · 0.001 in
음속 설정	500 ~ 9000 m/s
샘플링	1초 미만
표시	4자리 LCD · 문자 높이 10 mm
프로브	Ø10 mm · 케이블 0.9 m
전원	AA 4개
작동 온도	본체 0 ~ 50 °C · 프로브 0 ~ 40 °C
보관 온도	-20 ~ 60 °C
작동 습도	20 ~ 80 %
크기	161 × 69 × 32 mm
무게	258 g
측정 소재	강철 · 주철 · 회주철 · 구상흑연주철 · 알루미늄 · 구리 · 아연 · 석영 유리 · 폴리에틸렌 · PVC

활용 분야

벽 두께를 점검하는
설비

배관 점검 — 외벽에서 접근할 수 있는 배관의 남은 벽 두께를 정기적으로 확인합니다.
압력용기 점검 — 용기 본체의 두께를 위치별로 측정해 기록합니다.
주조품 검사 — 주철과 알루미늄 부품의 두께를 한쪽 면에서 확인합니다.
유리·플라스틱 제품 — 비금속 소재의 두께를 파손 없이 점검합니다.

선택 가이드

두께 대상별
측정기 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
금속·유리·플라스틱 소재 자체의 두께를 재야 할 때	REED TM-8811	초음파 방식으로 소재 자체의 두께를 한쪽 면에서 측정합니다.
도장·도금 막의 두께를 재야 할 때	REED CM-8822	소지 위 막을 0~1000 µm로 측정합니다.
고무 부품의 경도를 재야 할 때	REED HT-6510A	쇼어 A 방식 경도계입니다.

구성·옵션

기본 구성과
별매 접촉제

구분	항목
기본 구성	TM-8811 본체, 프로브
기본 구성	접촉제 젤, 배터리, 하드 케이스
별매	R7950 접촉제
별매	TM-8811-KIT (R9060 5단 시험 블록 포함 구성)

TM-8811과 함께 보는
물성 측정기

REED CM-8822 도막 두께 측정기
REED HT-6510A 쇼어 A 경도계
REED R9030 펜형 경도 테스터

TM-8811은 어떤 소재의 두께를 측정할 수 있습니까?
강철, 주철, 알루미늄, 구리, 아연, 석영 유리, 폴리에틸렌, PVC 등입니다. 소재별 음속은 500~9000 m/s 범위에서 설정합니다.
TM-8811의 측정 정확도는 어떻게 됩니까?
±(0.5 % + 0.1 mm)입니다. 1초 미만으로 값을 갱신합니다.
TM-8811으로 측정할 때 접촉제는 꼭 필요합니까?
네, 초음파 신호를 전달하는 접촉제 젤이 필요하며 기본 구성에 들어 있습니다. 소모되면 R7950 접촉제를 별도로 준비하세요.
TM-8811으로 뜨거운 배관도 측정할 수 있습니까?
표면 온도에 제한이 있습니다. 프로브 작동 온도는 0~40 °C이고 본체는 0~50 °C이므로, 표면 온도가 높은 설비는 사용 조건을 먼저 상담하세요.
TM-8811 교정도 안내받을 수 있습니까?
네, 교정 상담도 진행합니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내합니다.
