SoundWater 초음파 유량계 진단 기능, SNR 확인

SNR 값이 클수록 좋으며, 15db 아래로 내려가면 유량계는 유량 측정을 멈춥니다.

SoundWater 초음파 유량계의 진단 기능은 올바른 설치를 확인하거나 문제를 해결하는 데 도움이 되는 여러 통계를 표시합니다. 측정 데이터가 실시간으로 자동 갱신되어 빠르게 작업할 수 있습니다.

새 진단 기능은 2021년 9월 출시된 펌웨어 버전 3.17 이상 제품에서만 쓸 수 있습니다. 제품 업그레이드는 (주)테솔에 문의하세요.

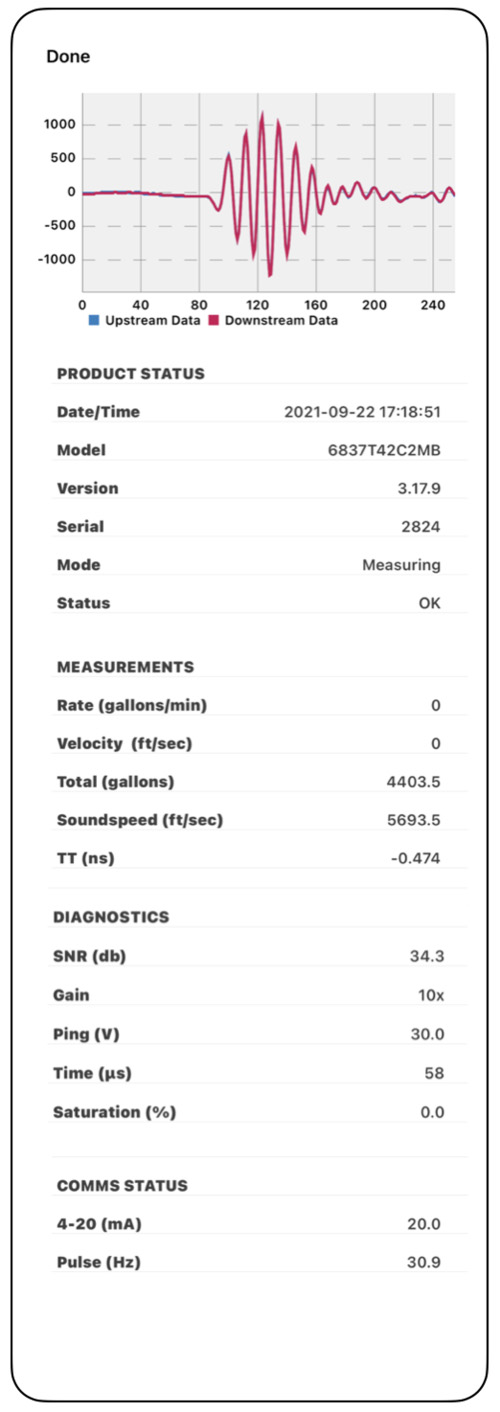

초음파 유량계 진단 화면의 초음파 신호 차트와 트렌드.

신호 차트

초음파 신호는 진동 전압 파형으로 표시됩니다

화면 상단의 초음파 신호도/차트는 유량계 안에서 생기는 실제 초음파 측정값을 실시간으로 보여 주며, 정확한 유량 측정에 쓰입니다. 각 신호는 사인곡선 또는 진동하는 선처럼 보입니다.

초음파가 유량계 변환기에 닿으면 변환기의 압전 장치에 진동이 생깁니다. 압전은 기계적 변형에 비례하는 전압을 만드는 특성이 있어서, 초음파에 흔들릴 때 유량계가 측정할 수 있는 흔들리는 전압이 생기고, 유량계는 이 값으로 초음파를 감지합니다. 초음파는 짧은 진동 전압으로 나타납니다.

신호 파형은 두 개이지만 두 신호가 같아서 서로 겹쳐 보입니다. 측정이 시작되면 유량이 늘어난 만큼 신호가 서로 분리되는 것을 볼 수 있습니다. 이미지의 트렌드는 이상적인 신호로 측정하는 상태이며, 진동 수는 적고 진폭은 크게 나옵니다.

신호 점검

평평한 트렌드는 초음파 신호가 없다는 뜻입니다

신호가 없으면 트렌드가 평평하게 나오고, 측정할 초음파가 없어서 유량계가 측정할 수 없습니다. 유량 측정에는 초음파 신호가 필요하므로 평평한 트렌드가 나오면 다음을 확인하세요.

• 변환기의 간격이 잘못되지 않았는지 확인합니다.
• 파이프와 트랜스듀서 사이에 커플링 젤이 부족하지 않은지 확인합니다.
• 파이프 안에 초음파 신호를 방해하는 슬러지, 스케일, 라이닝이 없는지 확인합니다. 이런 것이 있으면 측정되지 않으므로, 설치할 때 앱에서 신호가 가장 강하고 깨끗한 위치를 찾아 설치하세요.

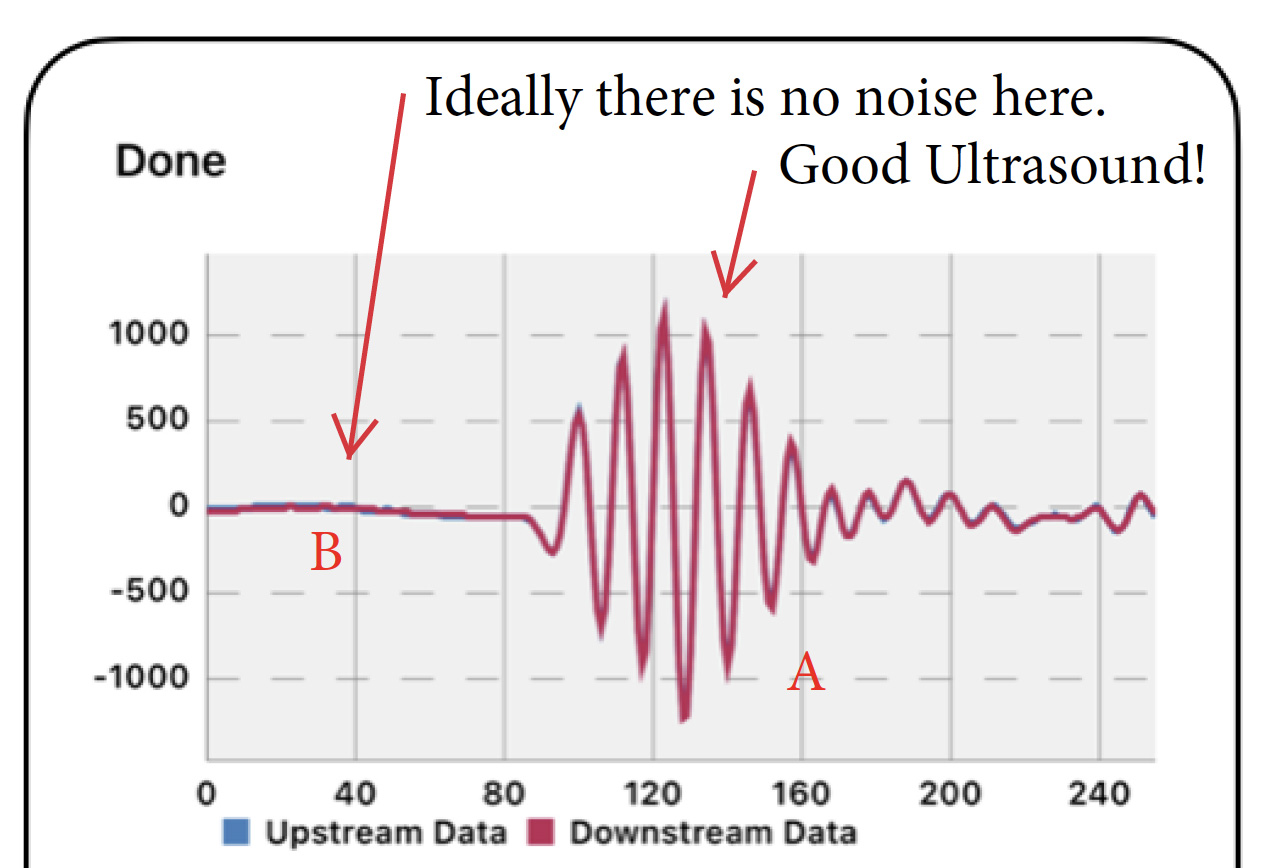

신호와 노이즈 파형 비교. B는 평평한 파형, A는 심하게 흔들리는 파형입니다.

신호와 노이즈

SNR 15db 이상을 목표로 합니다

이미지의 B는 파형이 매우 평평한 좋은 신호입니다. A는 파형이 심하게 흔들려 측정 오차의 원인이 될 수 있으므로, 유량계를 설치할 때 초음파 신호를 미리 보고 신호 레벨보다 노이즈 레벨이 작은지 확인하는 것이 좋습니다.

유량계는 신호 수준에 대한 잡음 수준을 정량화한 신호 대 잡음비(SNR)로 측정 상태를 판단합니다. 진단 부분에 SNR 측정 항목이 표시되며 값이 클수록 초음파 신호가 노이즈보다 크다는 뜻입니다. 일반적으로 15db 이상의 SNR이 필요하고, SNR이 이 수준 아래로 내려가면 유량계는 유량 측정을 멈춥니다.

• 유량계를 설치할 때 SNR과 소음 수준을 기록해 두세요.
• SNR 값이 낮거나 소음이 높으면 설정을 먼저 확인하고, 커플링 젤과 파이프 표면에 이물질이 없는지 점검하세요.
• 내부 파이프 표면이 심하게 부식되어 SNR 값이 낮게 나오면 위치를 옮겨 측정하세요.

제품

Orcas와 Cypress 초음파 유량계

Orcas™는 속도와 사용 편의성을 위해 설계된 휴대용 초음파 유량계입니다. 배터리 전원이며 한 번 충전하면 최대 12시간 쓸 수 있고, 1분 이내에 정확하고 신뢰할 수 있게 유량을 측정하며 데이터 로깅도 가능해 시간과 비용이 줄어듭니다.

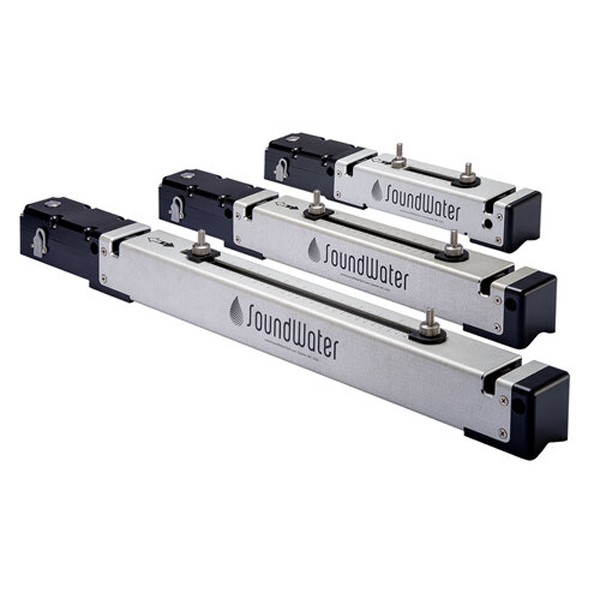

휴대형 초음파 유량계 Orcas 제품 사진.

Cypress™는 장기 유량 모니터링을 위한 외부 전원과 통신 기능을 갖춘 소형 경량 초음파 유량계입니다. Bluetooth와 SCADA / PLC 시스템으로 모바일 장치와 연결됩니다.

설치형 초음파 유량계 Cypress 제품 사진.
