SoundWater Flow Computer (FC100) 유량 컴퓨터

견적 받기

Soundwater 국내 정식 공급 파트너

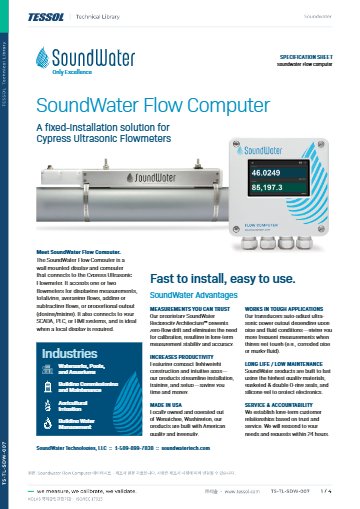

SoundWater Flow Computer(FC100)는 RS-485 옵션(-MB)을 갖춘 Cypress 유량계 최대 2대의 값을 받아 평균·합산·차감·나눗셈으로 연산하고 표시·적산하는 벽 부착형 터치스크린 유량 컴퓨터입니다. 합류·분기 배관의 총량 계산과 혼합·투여 공정의 비례 제어를 한 장치에서 처리합니다.

컬러 터치스크린에 유량, 유속, 총량(순·역·정), 온도, 액체 음속, 에너지 손실 중 최대 6개 값을 동시에 표시하고, 사전 설정 메뉴로 선택하므로 별도 프로그래밍이 거의 필요 없습니다. 전기적으로 절연된 출력은 노이즈가 많은 설비에서도 안정적입니다. 이 유량 컴퓨터는 (주)테솔이 국내에 공식 공급합니다.

2대

연결 가능한 Cypress 수

6개

동시 표시 값

4-20 mA

유량 비례 출력

IP65

방적형 외함

특징

유량계 두 대를
함께 처리하는 컨트롤러

핵심 특징현장에서 달라지는 점
컬러 터치스크린벽에 부착한 화면에서 값을 확인하고 설정을 변경하므로 휴대 단말 없이 현장 점검을 마칩니다.
유량계 2대 연결Cypress A, B 두 대의 유량을 함께 처리해 직관부가 짧은 배관의 오차를 줄입니다.
평균·합산·차감·나눗셈합류·분기 배관의 합계나 차이를 직접 계산해 별도 PLC 연산 프로그램이 필요 없습니다.
비례 출력유량에 비례한 4-20 mA와 펄스로 혼합·투여 펌프를 제어합니다.
백라이트 화면어두운 기계실에서도, 직사광선 아래에서도 값을 선명하게 읽습니다.
절연 출력Modbus와 4-20 mA 출력이 전기적으로 절연되어 노이즈가 많은 설비에 적합합니다.

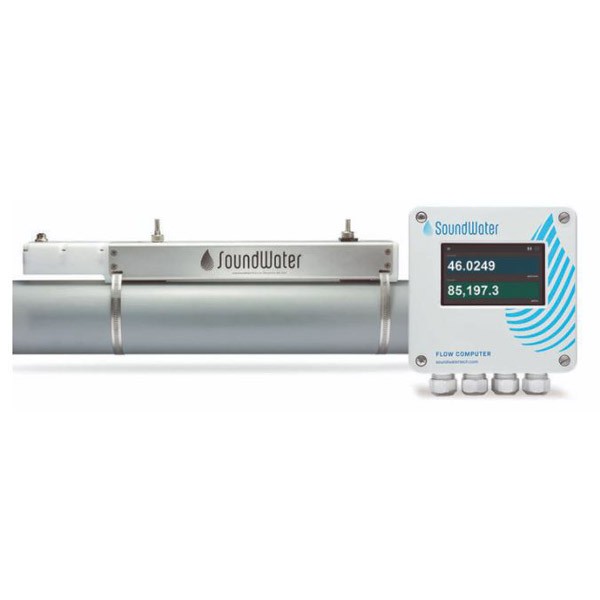

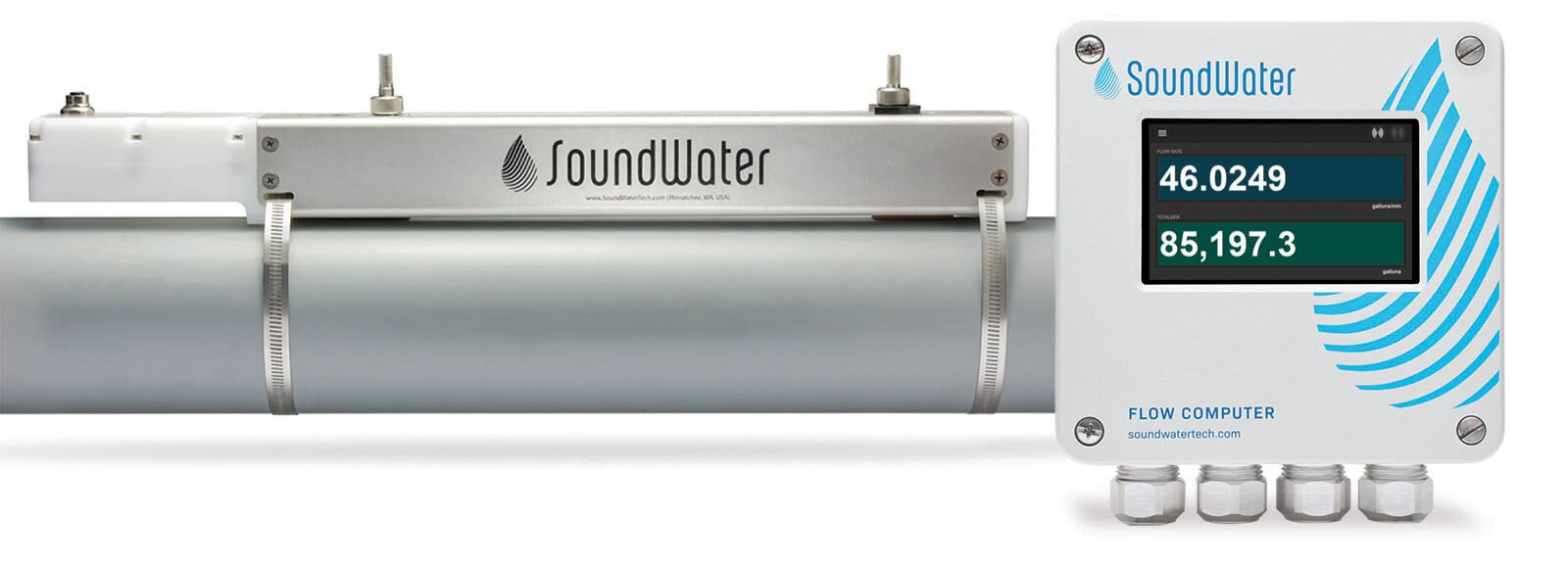

SOUNDWATER Flow Computer - 유량계 파이프와 표시부가 달린 유량 컴퓨터 모습
유량계 파이프와 표시부가 달린 유량 컴퓨터 모습

연산 기능

유량 연산 방식과
활용 구성

연산 방식은 설비 배관 구조에 따라 선택합니다. 직관부가 짧은 곳에서는 두 유량계의 평균으로 편차를 줄이고, 합류·분기 배관에서는 더하거나 빼서 총량과 손실을 구하며, 혼합·투여 공정에서는 두 유량의 비율로 펌프를 제어합니다.

연산배관 구조출력 활용
평균직관부가 짧아 단일 측정 오차가 큰 배관평균 유량을 4-20 mA·Modbus로 전송
합산합류 배관의 총량 계량합계 총량을 적산하고 알람 설정
차감분기 배관의 소비량·손실 계산차이 유량을 표시하고 알람 설정
나눗셈혼합·투여 공정의 비율 제어비례 출력으로 투입 펌프 제어

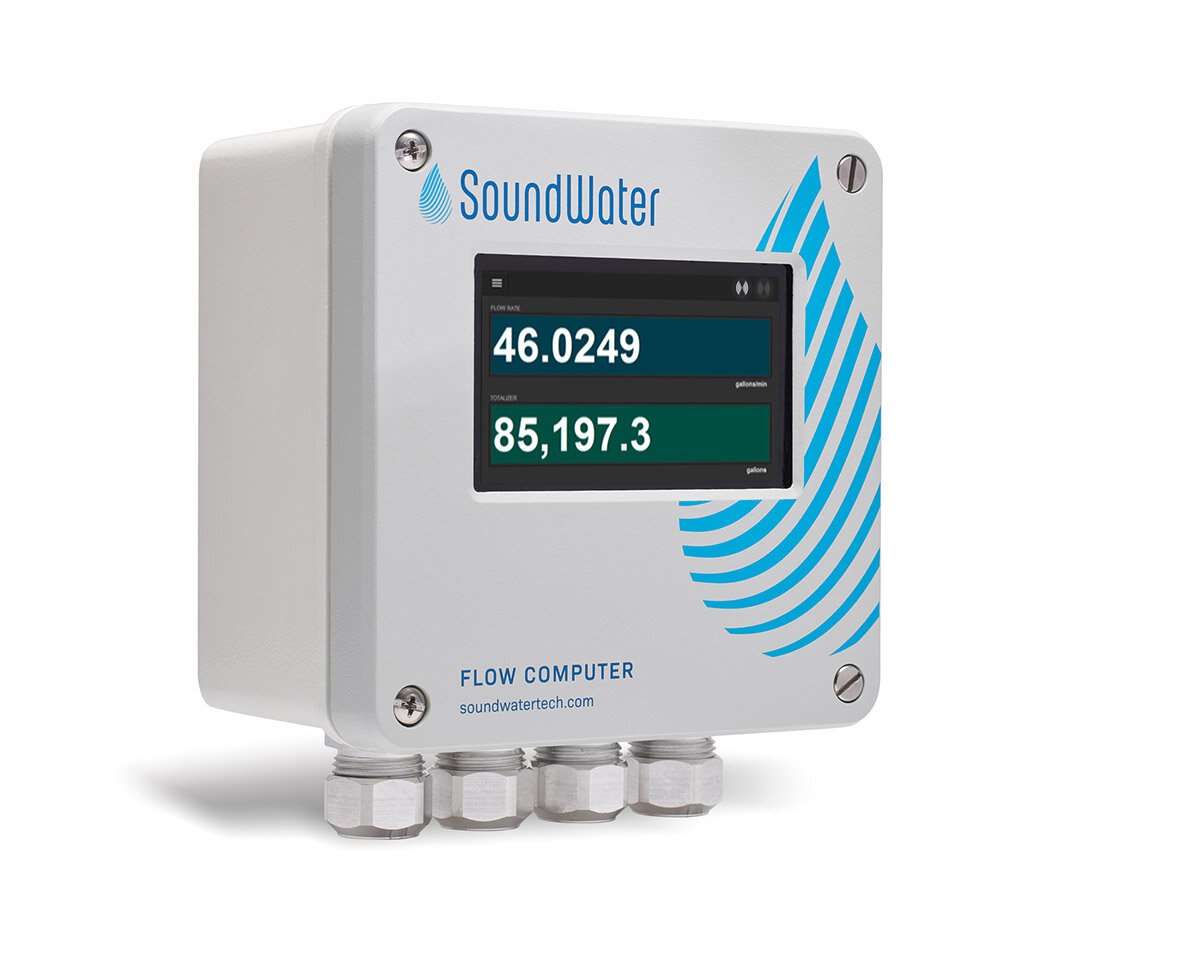

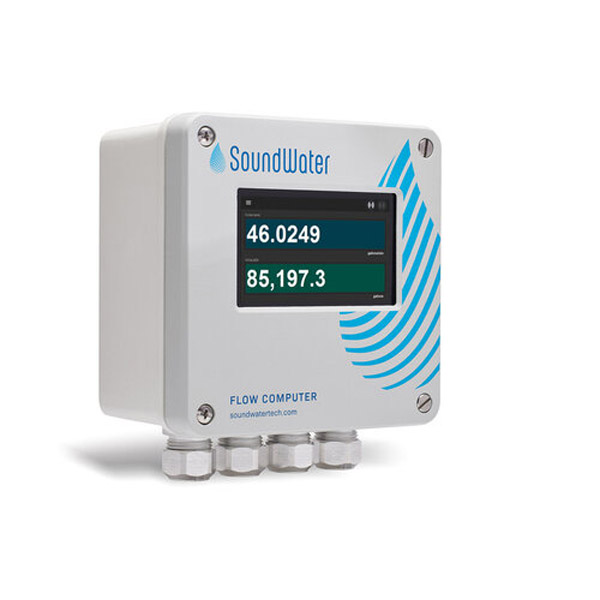

SOUNDWATER Flow Computer - 유량 컴퓨터 본체와 표시 화면 전면부
유량 컴퓨터 본체와 표시 화면 전면부

모델 선택

전원과 그립에 따른
4개 모델

전원과 케이블 그립 조합

표준 모델은 12~24 VDC 외부 전원과 ABS 케이블 그립을 사용합니다. 교류 전원에서 직접 구동하려면 -AC(100~240 VAC), 금속 그립이 필요한 환경이면 -AL(알루미늄)을 선택하며, 두 옵션의 동시 지정도 가능합니다.

사용 방법

Flow Computer 연결과
연산 모드 설정 순서

Flow Computer(FC100)는 -MB 옵션을 단 Cypress 유량계 A, B 최대 2대를 연결하는 벽 부착형 터치스크린 장치입니다. 전원과 유량계를 연결하면 유량이 표시되고, 나머지는 터치스크린의 설정 메뉴에서 정합니다.

소프트웨어·도구하는 일
Flow Computer 앱(터치스크린)측정값 표시, 설정 메뉴 조작
Flowmeter A / Flowmeter BRS-485 옵션 -MB를 갖춘 Cypress 입력 2개
연산 모드Add(합산), Subtract(차감), Divide(나눗셈), Average(평균)
Modbus RTU(RS-485) 출력포트 설정을 사용자가 프로그래밍하는 절연 출력

처음 연결하는 순서

순서할 일
1연결할 Cypress가 RS-485 옵션 -MB 모델인지 확인합니다.
2Flow Computer에 전원을 연결합니다.
3Cypress 1대 또는 2대를 Flowmeter A, B로 연결합니다.
4화면에 유량 측정값이 나타나는지 확인합니다. 영어 또는 미터법 단위로 표시됩니다.
5설정 메뉴에서 단위, 표시 항목, 하드웨어 출력을 정합니다.
6합류·분기 배관은 Add 또는 Subtract, 혼합·투여와 비례 펌프 제어는 Divide, 정확도 보완이나 직관부가 부족할 때는 Average로 연산 모드를 고릅니다.

Flow Computer는 RS-485 옵션 -MB를 갖춘 Cypress와 호환되므로 주문할 때 Cypress의 옵션을 확인하세요.

사양

4개 모델 비교와
공통 사양

모델전원케이블 그립
FC10012 ~ 24 VDCABS
FC100-AL12 ~ 24 VDC알루미늄 (-AL)
FC100-AC100 ~ 240 VACABS
FC100-AL-AC100 ~ 240 VAC알루미늄

시리즈 공통 사양

항목사양
호환 유량계RS-485 옵션(-MB)을 갖춘 SoundWater Cypress
유량계 입력1대 또는 2대 (A, B)
전류 출력유량 비례 4-20 mA · 사용자 프로그래밍
펄스 출력NPN FET 오픈 드레인 · 유량 비례 주파수 · 사용자 프로그래밍
통신 출력Modbus RTU RS-485 · 포트 설정 사용자 프로그래밍
디지털 알람NPN FET 오픈 드레인 · 상·하한 트리거(윈도우) 사용자 설정
출력 소스유량계 A · B 또는 평균·합산·차감·나눗셈 조합
표시컬러 터치스크린 · 앱 방식 · 백라이트
동시 표시최대 6개: 유량 · 유속 · 총량(순 · 역 · 정) · 온도 · 액체 음속 · 에너지 손실
온도 표시물 0 ~ 80 °C · 유체 정압 입력 필요(기본값 80 psi)
단위영어 또는 미터법
표준 전원12 ~ 24 VDC · 6 W
옵션 전원 (-AC)100 ~ 240 VAC
동작 온도-40 ~ 60 °C
보호 등급IP65 방적형 · 내후성
재질에폭시 코팅 알루미늄 외함 · 고무 가스켓 · 스테인리스 체결 부품 · 스트레인 릴리프 ABS (옵션 알루미늄)
절연Modbus · 4-20 mA 출력 전기 절연
설정사전 설정 메뉴 · 프로그래밍 거의 불필요

활용 분야

연산과 제어가
필요한 배관

  • 합류·분기 배관의 합계 계량 — 두 유량의 합과 차이로 총 사용량과 손실을 구합니다.
  • 직관부가 짧은 곳의 평균 유량 — 두 유량계의 평균으로 측정 편차를 줄입니다.
  • 혼합·투여 공정 — 유량 비율에 비례한 출력으로 투입 펌프를 제어합니다.
  • 제어반 옆 현장 표시 — 컬러 화면으로 유량과 적산 값을 현장에서 확인합니다.

선택 가이드

표시·연산
요구별 권장 구성

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
Cypress 1대의 값을 현장에서 볼 때FC100벽 부착 화면에 최대 6개 값을 표시합니다.
Cypress 2대의 합계나 차이가 필요할 때FC100입력 A, B를 연산합니다.
교류 전원으로 구동할 때FC100-AC100 ~ 240 VAC 전원을 받습니다.
금속 케이블 그립이 필요할 때FC100-AL알루미늄 그립 구성입니다.

구성·옵션

본체와
연결 구성

구분내용
본체FC100 · ABS 그립 · 12 ~ 24 VDC
-AL 옵션알루미늄 케이블 그립
-AC 옵션100 ~ 240 VAC 전원
연결 유량계Cypress 1대 또는 2대 (A, B) — RS-485 옵션(-MB) 필요

관련 제품

FC100과 연결하는
유량 계측 제품
