SWT TEM 시리즈 초음파 열량계

SWT TEM 시리즈는 배관 외부에 센서를 설치해 유량, 온도, 에너지(BTU)를 한 장치에서 측정하는 열량계입니다.

SWT TEM 시리즈 열량계(Thermal Energy Meter)는 열에너지 측정용으로 설계된 컴팩트한 고정 설치형 열량계입니다. 유량, 온도, 에너지(BTU)를 하나의 장치에서 모두 측정하고, 외부 전원과 산업용 통신 기능을 갖추어 장기 모니터링에 적합합니다.

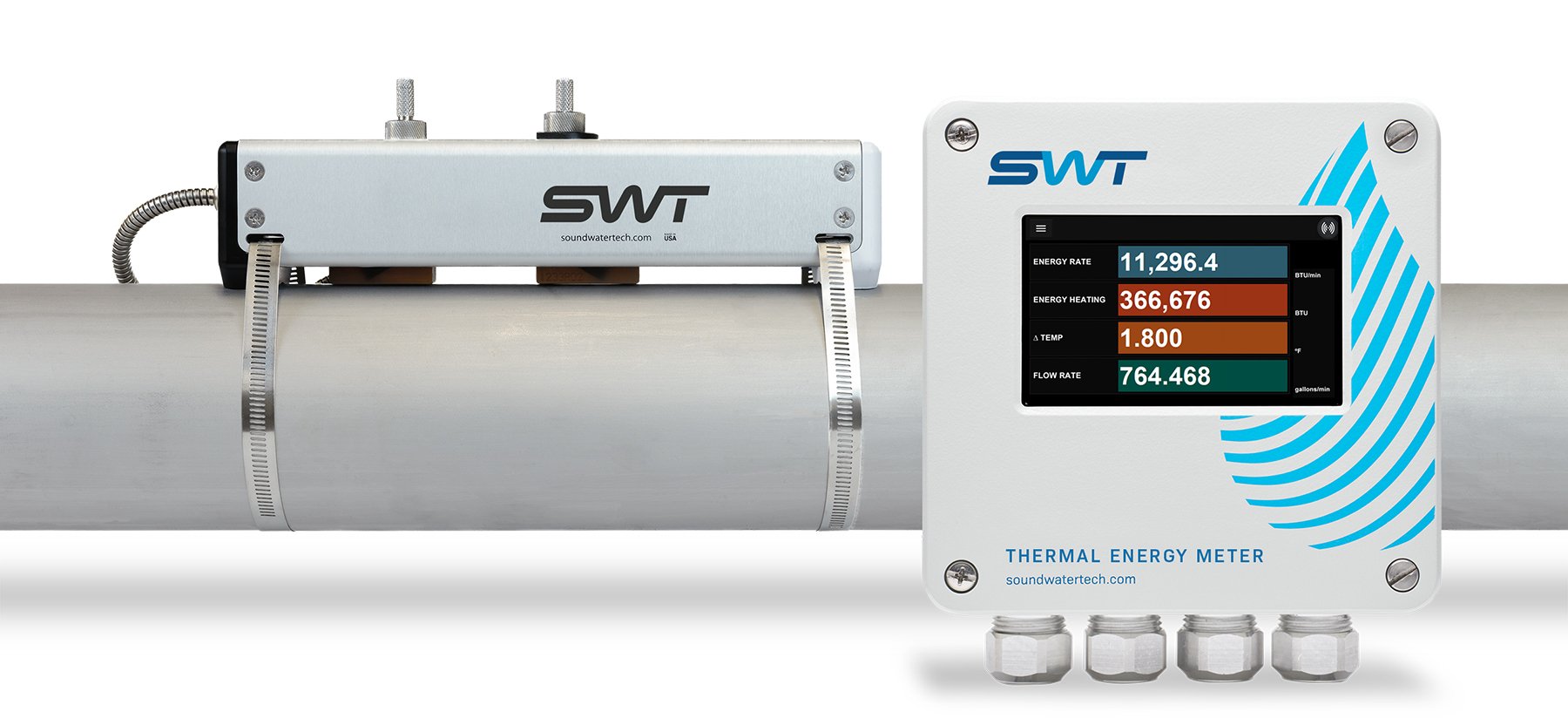

SWT TEM 시리즈 열량계 제품 사진입니다.

구성

센서는 배관 외부에 설치합니다

초음파 유량 센서와 PT1000 온도 센서는 배관 외부에 설치합니다. 센서는 관 벽 너머로 공급 및 환수 온도와 유량을 감지합니다.

PT1000 RTD 온도 센서는 정밀하게 매칭된 한 쌍으로 구성되어 높은 정확도를 냅니다. 유량 센서와 열에너지 센서는 모두 터치 디스플레이와 인터페이스를 갖춘 벽면 설치형 컨트롤러에 배선되어 제공됩니다.

BACnet IP, Modbus RTU/RS485, 펄스 출력 등으로 SCADA, PLC, HMI 시스템과도 연동됩니다.

특징

주요 장점과 특징

• 정밀한 열에너지 측정을 위한 높은 정확도의 RTD PT1000 온도 센서
• BACnet IP, Modbus RTU/RS485, 펄스 출력으로 SCADA, PLC, HMI 등 여러 시스템과 연결
• 벽걸이형 터치스크린과 앱 인터페이스
• 제로링으로 정확하게 측정
• 일체형 유량계 구조로 간편한 설치

조작

터치스크린으로 설정합니다

내장 터치스크린은 TEM(Thermal Energy Meter) 앱에 접근하는 인터페이스로, Cypress 및 Orcas 모바일 앱과 비슷한 사용자 경험을 줍니다. 스와이프, 탭, 스크롤 조작과 필요할 때 화면 키보드로 파라미터를 설정합니다.

디스플레이에 백라이트가 내장되어 어두운 환경이나 햇빛 아래에서도 잘 보입니다. 사전 설정된 메뉴와 여러 언어 선택으로 미리 로드된 설정을 고를 수 있습니다.

복잡한 프로그래밍은 거의 필요하지 않습니다. 전원을 연결하고 유량계와 RTD 센서를 설치하면 몇 초 만에 에너지, 유량, 온도 값을 섭씨 또는 화씨 단위로 확인할 수 있습니다.

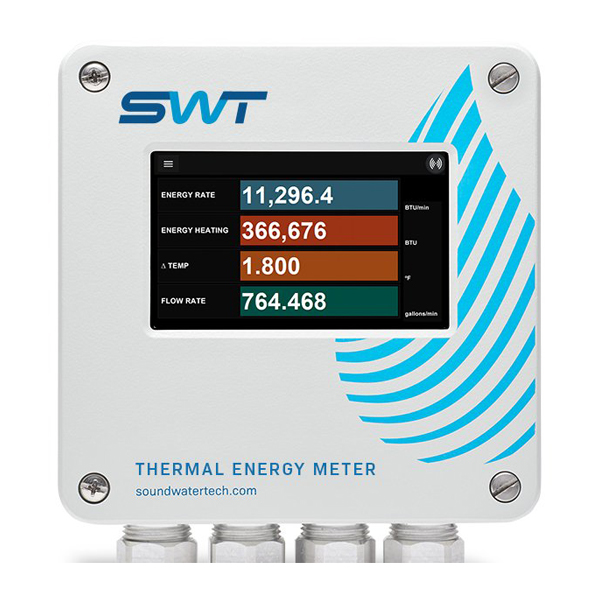

터치스크린 인터페이스 부분의 이미지입니다.

설치 방식

이중 경로(V 방식)와 단일 경로(Z 방식)

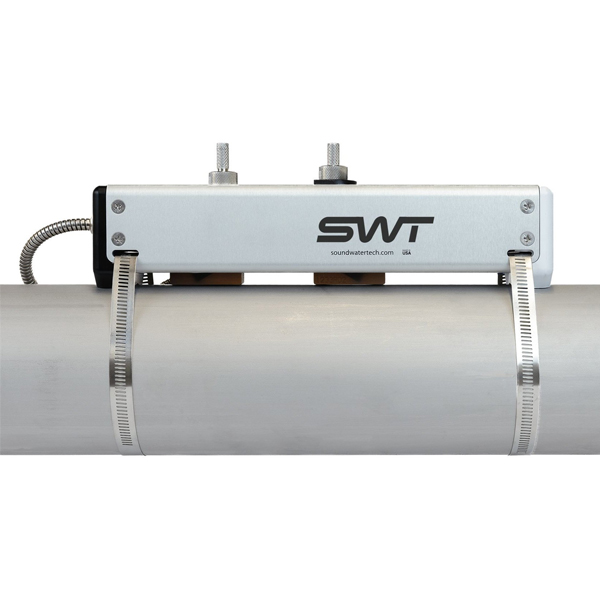

이중 경로(V 방식) 관련 이미지입니다.

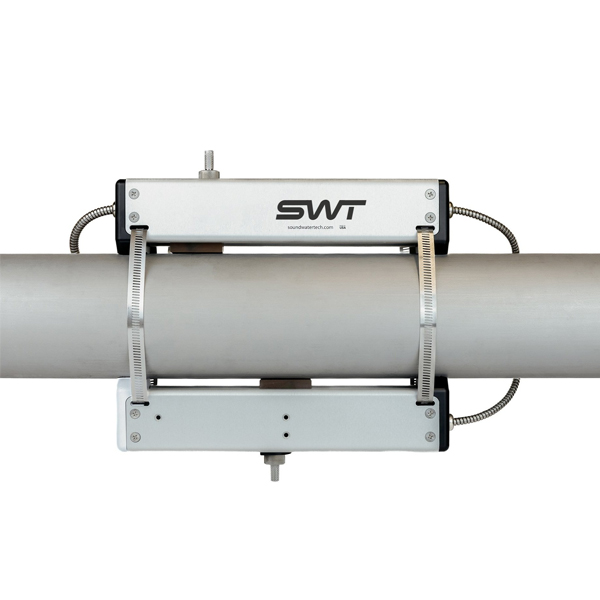

단일 경로(Z 방식) 관련 이미지입니다.

제품군

TEM 제품군은 1"에서 14" 배관을 지원합니다

TEM 제품군은 용도에 맞게 여러 구성으로 나옵니다. TEM 유량계는 1"에서 14" 인치 파이프의 열량을 측정합니다.

부식이 심한 환경, 대형 파이프, 좁은 공간에는 두 부분으로 구성된 설계도 있습니다.

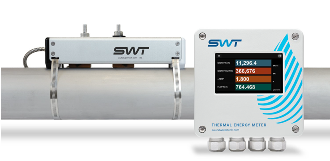

TEM 100 초음파 열량계 제품 사진입니다.

원문은 TEM 100 항목에 Orcas 제품도 함께 설명합니다. Orcas는 속도와 사용 편의성을 위해 설계된 휴대용 초음파 유량계로, 배터리 전원이며 한 번 충전하면 최대 12시간 쓸 수 있습니다. 1분 이내에 유량을 측정하고 데이터 로깅도 가능합니다.
