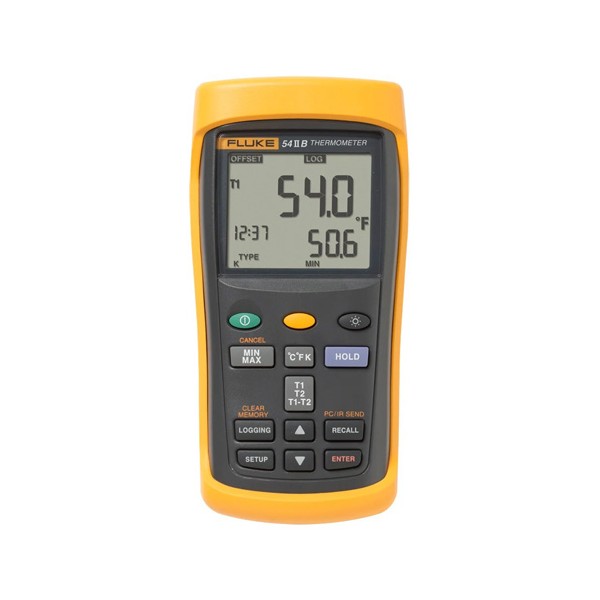

FLUKE 54 II B / FLUKE 54-2 B 접촉식 온도미터(로깅)

FLUKE 54 II B / FLUKE 54-2 B 접촉식 온도미터(로깅)

MODEL
FLUKE 54 II B / FLUKE 54-2 B
브랜드
FLUKE
제품 자료
제품문의 구매하기

두 지점의 온도 변화를
같은 시각에 남기는 2채널 온도계

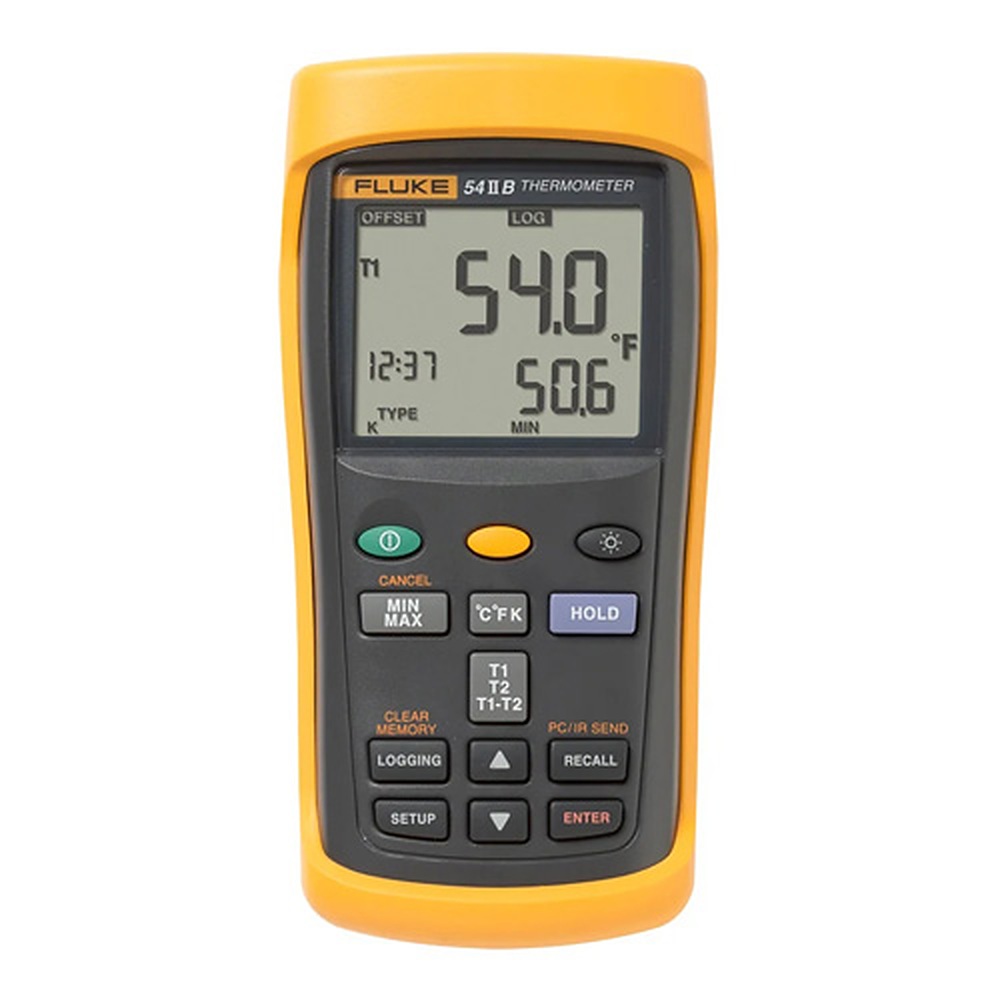

Fluke 54 II B 2채널 기록형 접촉식 디지털 온도계

견적 받기

Fluke 국내 공식 대리점

Fluke 54 II B는 J·K·T·E·N·R·S형 열전대 두 개를 연결하는 2채널 기록형 접촉식 디지털 온도계(Dual-Input Data-Logging Thermometer)입니다. 두 지점의 온도와 그 차이(T1-T2)를 한 화면에 표시하고, 측정값을 시각과 함께 500개까지 저장합니다.

공정의 두 지점이나 공조 배관의 온도차를 시간 순서대로 남겨 두면, 어느 쪽이 먼저 변했는지 나중에 PC에서 확인할 수 있습니다. 저장 간격은 현장에 맞게 정하고, 데이터는 적외선 USB 포트와 FlukeView Forms(옵션)로 옮깁니다. 이 온도계는 (주)테솔이 국내에 공식 공급합니다.

2채널

T1 · T2 · T1-T2

7종

J · K · T · E · N · R · S형

500개

시각 포함 기록

400 g

173 × 86 × 38 mm 본체

특징

두 채널 기록으로
선후 관계를 확인

핵심 특징현장에서 달라지는 점
두 채널 동시 기록두 지점의 값이 같은 시각으로 저장되므로 어느 쪽 온도가 먼저 변했는지 추적할 수 있습니다.
T1-T2 차온 표시두 채널의 차이가 화면에 바로 표시되어 공급·환기나 입출구 온도 비교를 현장에서 마무리할 수 있습니다.
500개 저장과 간격 설정변화 속도에 맞춰 저장 간격을 정해 두면 한 번의 측정으로 필요한 이력을 남길 수 있습니다.
7종 열전대를 두 채널에N·R·S형을 포함한 7종 열전대를 두 입력에 연결해 저온 공정부터 고온 설비까지 한 대로 점검합니다.
적외선 USB 연결옵션 소프트웨어로 데이터를 PC에 옮기면 보고서와 그래프로 바로 정리할 수 있습니다.
실시간 시계저장값마다 시각이 붙어 점검 일지와 대조하기 쉽습니다.

기록 운용

54 II B의 기록 간격
설정과 데이터 이동

두 채널은 같은 간격으로 저장되므로 500개 용량은 채널 수와 관계없이 기록 시점 수로 계산합니다. 장시간 측정에는 간격을 길게, 짧은 과도 변화에는 간격을 짧게 잡아 측정을 나눠 진행하세요. 저장한 값은 본체 화면에서 먼저 확인하고 나서 PC로 옮깁니다.

두 지점 온도 추이의 시간순 기록

공정 두 지점이나 공조 온도차를 시간에 따라 기록해 두면 가열 설비의 응답 지연이나 배관 열손실 구간을 비교하기 쉽습니다. 표시 정확도는 기기만의 값이므로 불확도는 프로브 오차를 더해 계산하고, 두 채널의 프로브 종류를 맞추면 비교가 단순해집니다.

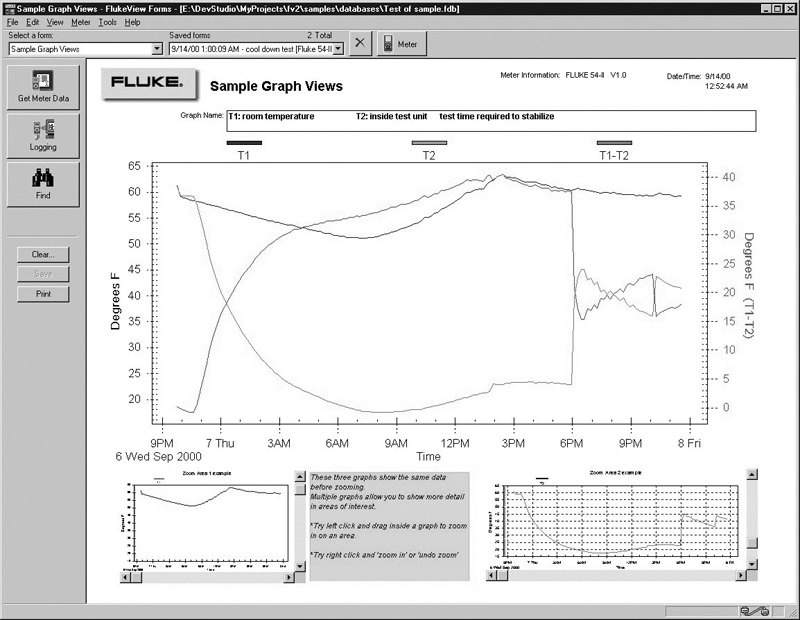

FLUKE 54 II B / FLUKE 54-2 B - 온도 측정 데이터를 시간별 그래프로 보여 주는 소프트웨어 화면
온도 측정 데이터를 시간별 그래프로 보여 주는 소프트웨어 화면

교정

기록 데이터를 위한
두 채널 교정

기록형 장비는 저장값이 그대로 보고서 근거가 되므로 두 채널을 같은 주기로 교정하세요. 사용하는 열전대 종류별로 오차를 확인해 두면 이력을 비교하기 쉬워집니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사용 방법

Fluke 54 II B 2채널 기록형
FlukeView Forms 데이터 정리

54 II B는 두 채널 값을 같은 시각으로 묶어 저장하고, 적외선 USB 포트로 옵션 FlukeView Forms에 옮겨 두 지점의 온도 변화를 그래프로 비교합니다.

소프트웨어·도구하는 일
FlukeView Forms (FVF-SC2)두 채널 기록 전송, 그래프·보고서 양식
IR-USB 케이블 · 적외선 어댑터계측기와 PC 연결
Recall (본체)저장값을 화면에서 다시 확인

처음 연결하는 순서

순서할 일
1T1과 T2에 열전대를 연결하고 저장 간격을 정합니다.
2기록을 시작하면 두 채널 값이 같은 시각으로 저장됩니다.
3FlukeView Forms를 설치한 PC에 IR-USB 케이블을 연결하세요.
4케이블을 적외선 어댑터로 54 II B의 적외선 포트에 맞추면 FlukeView Forms가 계측기를 감지합니다.
5옮긴 기록을 그래프 양식으로 열어 어느 지점의 온도가 먼저 변했는지 비교하세요.

사양

Fluke 54 II B의
2채널 기록 상세 사양

항목사양
입력2채널 (T1, T2, T1-T2), J · K · T · E · N · R · S형 열전대
측정 범위J -210 ~ 1200 °C · K -200 ~ 1372 °C · T -250 ~ 400 °C · E -150 ~ 1000 °C · N -200 ~ 1300 °C · R/S 0 ~ 1767 °C
정확도 (기기만)-100 °C 이상: J · K · T · E · N ±(0.05 % + 0.3 °C), R · S ±(0.05 % + 0.4 °C)
정확도 (-100 °C 미만)J · K · E · N ±(0.20 % + 0.3 °C), T ±(0.50 % + 0.3 °C)
기록최대 500개, 간격 설정 · 시각 기록 · 저장값 화면 재확인
PC 연결적외선 USB(IR-USB) 포트, FlukeView Forms 소프트웨어 (옵션)
화면백라이트 이중 화면: T1, T2, T1-T2와 MIN · MAX · AVG 조합
오프셋 보정전자 오프셋 기능
표시 분해능1000 미만 0.1 °C(0.1 K), 1000 이상 1 °C(1 K) · °C, °F, K 선택
온도 눈금 / 적용 표준ITS-90 / NIST-175
동작 환경-10 ~ 50 °C · 습도 0 ~ 90 % (0 ~ 35 °C), 0 ~ 70 % (0 ~ 50 °C), 비응결
보관 온도-40 ~ 60 °C
크기 · 무게173 × 86 × 38 mm · 400 g
배터리AA 3개 · 절전 모드 전형 1000시간 · 교정 봉인을 유지한 채 교체하는 배터리 도어
케이스스플래시·먼지 방호 케이스, 충격 흡수 홀스터
보증3년
인증CE
기본 프로브80PK-1 비드형 K형 열전대 2개
옵션FlukeView Forms 소프트웨어(FVF-SC2), ToolPak 자석 걸이
품번Fluke 54 II B 60 Hz 3821070 · Fluke 54 II 674697

활용 분야

2채널 온도 기록이
필요한 현장

  • 공정 온도 기록 — 공정 두 지점의 온도를 같은 시각 기준으로 남겨 변화 순서를 비교합니다.
  • 공조 차온 기록 — 공급·환기 온도차를 시각과 함께 저장해 시간대별 차이를 비교합니다.
  • 실험실 비교 측정 — 두 위치의 온도를 같은 시각으로 묶어 저장해 조건별 차이를 확인합니다.
  • 고온 설비 점검 — R·S형 열전대를 연결해 0~1767 °C 입력 범위 안의 고온 구간을 측정합니다.

선택 가이드

채널과 기록 여부로
고르는 50 II 시리즈

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
두 지점을 순간 값으로 비교할 때52 II기록 없이 T1-T2 차온만 보면 되는 2채널형이라 순간 값 비교에 충분합니다.
한 지점만 기록하면 될 때53 II B1채널형이지만 500개 기록과 7종 열전대를 갖춰 한 지점의 추이를 남기기에 알맞습니다.
두 지점을 기록하고 차온까지 볼 때54 II B2채널 500개 기록에 7종 열전대와 PC 연결까지 갖춰 두 지점의 이력을 함께 남기고 분석합니다.

구성·옵션

54 II B 기본 구성과
옵션 소프트웨어

구분내용비고
기본 구성본체, 충격 흡수 홀스터, 80PK-1 비드 프로브 2개, 매뉴얼전원은 AA 건전지 3개
옵션 소프트웨어FlukeView Forms (FVF-SC2)저장 데이터 분석과 보고서 작성용
옵션 액세서리ToolPak 자석 걸이본체를 걸어 두고 양손으로 작업
