전력품질 분석기 결선, 기록 걸기 전에 확인할 것
전력품질 분석기 결선은 분석기의 전압 리드와 전류 프로브를 계통 구조에 맞게 연결하는 작업입니다. 결선 방식, 상 순서, 프로브 방향 가운데 하나만 틀려도 전력과 역률 값이 어긋나고, 그렇게 며칠 쌓인 기록은 다시 받아야 합니다. Fluke 1770 시리즈는 연결 상태를 확인하고 바로잡는 기능까지 갖추고 있지만, 그 기능을 쓰기 전에 결선 방식과 연결 순서를 제대로 잡는 것이 기본입니다. 아래 순서는 1770 시리즈와 430 Series II를 기준으로 했습니다.
결선 방식
Topology, 선 수와 중성선 유무로 고르기
430 Series II에서 고를 수 있는 배선 방식은 단상, 3상 하이레그, 오픈 델타를 포함해 아홉 가지입니다. 많아 보여도 기준은 단순합니다. 계통이 몇 선식인지, 중성선이 있는지만 알면 아래 표에서 해당 방식을 바로 찾을 수 있습니다. 결선 방식이 틀리면 전력과 역률 값부터 어긋나니, 설정은 Topology에서 시작하세요.
| 결선 방식 | 계통 | 메모 |
|---|---|---|
| 1Ø + N | 단상 2선, 중성선 있음 | 콘센트·단상 분기 |
| 1Ø 스플릿 | 단상 3선 | 중성선 기준 두 상 |
| 3Ø Y | 3상 4선 | 중성선 포함, 가장 흔한 배전 |
| 3Ø 델타 | 3상 3선 | 중성선 없음 |
| 3Ø IT | 3상, 중성선 없는 Y | 비접지 계통 |
| 3Ø 하이레그 | 중간 탭 델타 4선 | 한 상의 대지전압이 높음 |
| 3Ø 오픈 델타 | 변압기 권선 2개의 3선 | V 결선 |
| 2-Element | 3상 3선, B상 전류 센서 없음 | 2전력계법 |
| 2½-Element | 3상 4선, B상 전압 센서 없음 | 전압 리드 하나 생략 |
1770 시리즈는 Topology에서 결선을 고르면 화면에 결선도가 함께 뜹니다. 현장 도면과 그 그림을 대조하면서 실제 배선이 같은지 확인하세요.
연결
연결은 전압 리드, 접지, 전류 프로브 순서로
전압 리드를 분석기와 측정점에 걸고, 접지 리드를 이은 다음, 전류 프로브를 도체에 거는 순서입니다. 1770 매뉴얼의 3상 Y 예시를 따른 것이고, 프로브 화살표 방향은 뒤에 나오는 Verify 화면에서 한 번 더 확인합니다.
- 3상 + N 전압 리드의 짧은 쪽을 분석기의 A/L1, B/L2, C/L3, N 단자에 꽂습니다
- 전압 리드를 측정점의 A/L1, B/L2, C/L3, 중성선에 물립니다
- 녹색 리드를 분석기에 꽂습니다
- 녹색 리드를 도장되지 않은 외함 금속처럼 확실한 접지점에 물립니다
- 전류 프로브를 상별 입력 단자에 꽂습니다
- 프로브를 각 상 도체에 걸고, 화살표가 부하 쪽을 향하게 합니다
전원 걱정은 덜어도 됩니다. 1770 시리즈는 측정 회로에서 바로 전원을 받을 수 있어서, 근처에 콘센트가 없는 자리에도 설치할 수 있습니다.
설정
PQ Meter·PQ Logger에 넣을 값
1770 시리즈의 설정은 실시간 확인용 PQ Meter와 장시간 기록용 PQ Logger로 나뉩니다. 항목은 대부분 같고, Logger에 기록 세션 항목이 더해지는 정도입니다.
| 설정 항목 | 넣는 값 | 확인할 점 |
|---|---|---|
| Topology | 결선 방식 | 결선도와 실제 배선 일치 |
| 공칭 전압·주파수 | 예: 380 V, 60 Hz | 이벤트 판정의 기준값 |
| 전압·전류 비 | PT·CT 변성비 | 2차 측 측정일 때 필수 |
| 플리커 | 공칭 전압 기준 | 계통 전압과 맞게 |
| 이벤트 트리거 | 딥·스웰·정전 문턱값 | 현장 기준에 맞춰 조정 |
| 세션(Logger) | 기간, 시작 시각, 트렌드 간격 | 배터리·저장 공간 고려 |
전류 범위는 꽂힌 센서를 보고 자동으로 정해집니다. 다만 계기용 변성기 2차 측에 걸었다면 변성비를 꼭 넣어야 합니다. 그래야 기록이 1차 값으로 남습니다.
검증
기록 전 Verify 화면 확인
1770 시리즈의 Verify 화면은 전압 리드와 전류 프로브가 맞는 상에, 맞는 방향으로 걸렸는지 확인해 줍니다. 오류가 있으면 START 버튼이 노란색으로, 문제가 없으면 초록색으로 표시됩니다.
- Verify Phasor에서 전압·전류 벡터의 순서와 각도를 확인합니다
- Verify Scope에서 상별 파형이 정상인지 확인합니다
- Correct Digitally로 잘못 걸린 상이나 방향을 직접 바로잡습니다
- Auto Correct로 감지된 오류를 자동으로 고칩니다
디지털 보정은 화면에서 상 할당만 바꿔 주는 방식입니다. 시간이 된다면 프로브를 다시 걸어 실제 결선도 바로잡아 두세요. 나중에 데이터를 해석할 때 덜 헷갈립니다.
결선 실수
결선 실수, 어디서 가장 많이 날까요?
가장 자주 틀리는 곳은 프로브 방향, 상 짝짓기, 공칭 전압 입력입니다. 어느 하나만 틀려도 전력과 이벤트 기록이 어긋납니다.
- 프로브 화살표가 반대입니다. 유효전력이 음수로 나오거나 역률이 이상해집니다. 화살표는 전원에서 부하 쪽으로 향하게 합니다.
- 전압과 전류의 상이 엇갈립니다. A상 전압에 B상 전류를 짝지으면 전력 계산이 틀립니다. 리드와 프로브의 색과 상 표시를 일치시킵니다.
- 공칭 전압을 잘못 넣었습니다. 딥과 스웰은 공칭 전압을 기준으로 판정합니다. 값이 틀리면 이벤트가 과하게 잡히거나 놓칩니다.
마무리 점검
현장을 떠나기 전 확인할 여섯 가지
기록을 걸어 두고 자리를 뜨기 전에 결선, 입력값, Verify 결과를 한 번 더 보세요. 세션 설정과 전원, 리드 정리 상태도 차례로 확인합니다.
- 결선 방식과 결선도가 실제 배선과 같습니다
- 공칭 전압·주파수와 PT·CT 비를 넣었습니다
- Verify 화면에서 START가 초록색입니다
- 세션 기간과 트렌드 간격을 정했습니다
- 전원 공급 방식(측정 회로, 어댑터, 배터리)을 정했습니다
- 외함을 닫아도 리드와 프로브가 눌리지 않습니다
기록 정리 방식은 모델마다 다릅니다. 430 Series II는 Auto-Trend로 모든 측정값을 따로 설정하지 않아도 기록하고, 1770 시리즈의 기록은 Energy Analyze Plus에서 EN 50160, IEEE 519 같은 형식의 보고서로 정리할 수 있습니다.
관련 제품
- Fluke 1777 전력품질 분석기

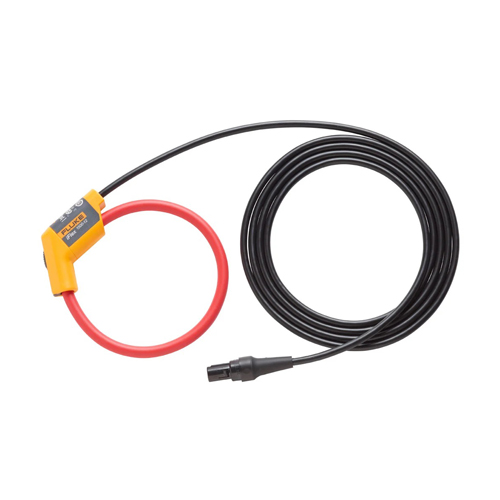

- Fluke iFlex 1500A 플렉시블 전류 프로브

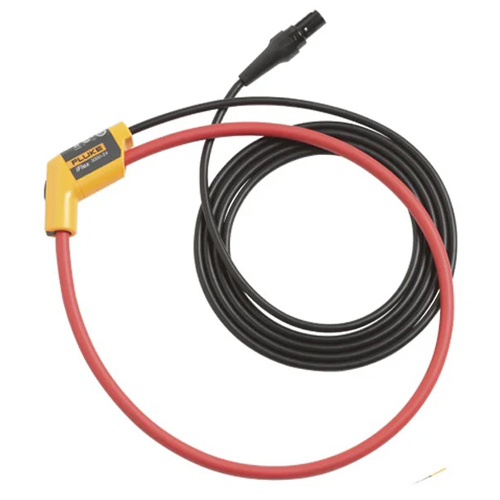

- Fluke iFlex 3000A 플렉시블 전류 프로브
- Fluke 1742/1746/1748 3상 전력품질 로거
자주 묻는 질문
델타 계통에서도 전력품질 분석기의 중성선 리드를 연결해야 하나요?
아닙니다. 델타는 중성선이 없는 3선 계통이니 Topology에서 델타를 고르고, 세 상만 결선도대로 연결하세요.
Auto Correct를 쓰면 프로브를 다시 걸지 않아도 되나요?
측정값은 바로잡히지만, 실제 결선도 고쳐 두기를 권합니다. 그래야 나중에 사진과 기록을 맞춰 볼 때 덜 헷갈립니다.
변압기 2차 측에서 잴 때는 분석기에서 무엇을 바꿔야 하나요?
PT·CT 변성비를 넣으세요. 그래야 기록이 1차 측 값으로 환산됩니다.
1770 시리즈 분석기 전원은 꼭 콘센트에서 받아야 하나요?
아닙니다. 측정 회로에서 바로 전원을 받을 수 있고, 어댑터나 배터리로도 쓸 수 있습니다.
전력품질 기록 간격은 얼마로 잡아야 하나요?
목적에 따라 다릅니다. 보고서용이라면 표준의 10분 집계를 기본으로 두고, 원인을 찾는 중이라면 더 짧은 트렌드 간격을 함께 설정하세요.
