Fluke 1742 / 1746 / 1748 3상 전력 품질 로거

견적 받기

Fluke 국내 공식 대리점

Fluke 1742 / 1746 / 1748은 IEC 61000-4-30 Class A(Edition 3)를 충족하는 3상 전력 품질 로거(Power Quality Logger) 3개 모델입니다. 100~500 V에서 정격 전압의 ±0.1 % 정확도로 전압·전류·전력을 기록하며, 수전 설비의 전력 품질 조사와 장기 에너지 기록에 사용합니다.

측정 회로에서 직접 전원을 받아 별도 콘센트 없이 설치할 수 있고, 16 bit 동기 샘플링 데이터로 EN 50160, IEEE 519, GOST 33073 보고서를 작성합니다. 전압 입력 어댑터를 사용하면 IP65 등급이 적용되며, 이 로거는 (주)테솔이 국내에 공식 공급합니다.

Class A

IEC 61000-4-30 Ed. 3

1000 V

CAT III / 600 V CAT IV

IP65

전압 입력 어댑터 사용 시

10.24 kHz

50/60 Hz 샘플링

특징

Class A 기록부터
규격 보고서까지

핵심 특징현장에서 달라지는 점
Class A 정확도IEC 61000-4-30 Class A(Edition 3) 측정이라 조사 결과를 규격 보고서의 근거 데이터로 제출할 수 있습니다.
고조파·간고조파 50차1746부터 50차까지 기록해 인버터와 정류기 부하에서 생기는 왜곡의 차수를 분리합니다.
불평형·급격한 전압 변화1746부터 상간 불평형과 급격한 전압 변화를 이벤트로 남겨 설비 영향 구간을 좁힙니다.
이벤트 기록전압 저하, 상승, 정전 이벤트를 500개까지 저장해 사고 전후 시각을 대조할 수 있습니다.
과도현상·파형 스냅샷1748은 저주파 과도현상과 파형 스냅샷, RMS 프로파일을 기록해 순간 이상의 원인 파형을 확보합니다.
자동 보고서EN 50160, IEEE 519, GOST 33073 보고서를 소프트웨어에서 바로 만들 수 있으며 PQDIF 형식을 지원합니다.

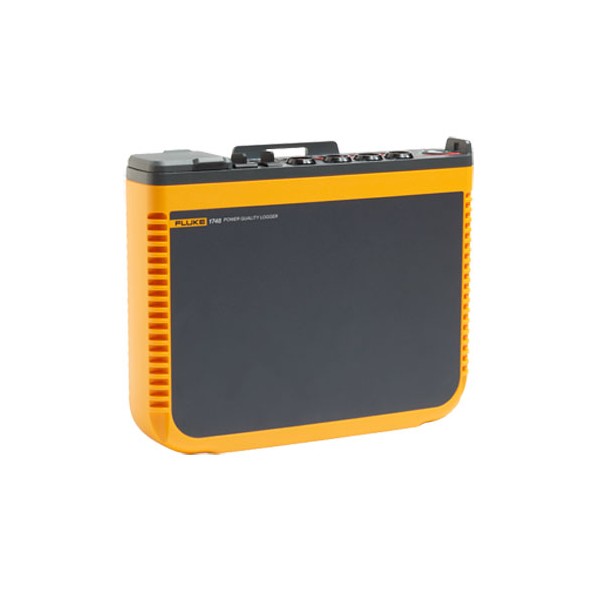

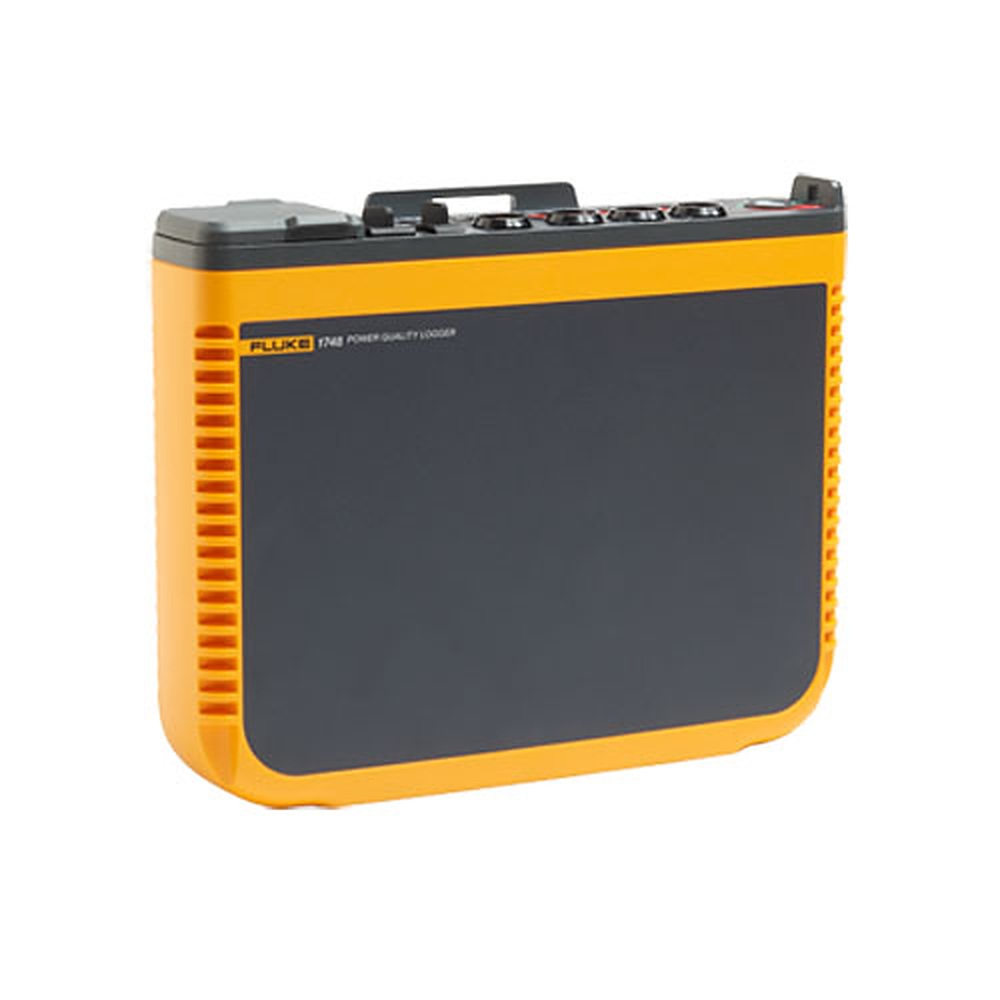

Fluke 1742,1746,1748 - 주황색 테두리의 휴대형 전력 품질 로거 전면
주황색 테두리의 휴대형 전력 품질 로거 전면

모델 선택

기록 목적에 맞춘
모델 선택

전압·전류·전력·에너지·THD·플리커 기록이 목적이면 1742로 충분합니다. 고조파와 간고조파, 불평형, 급격한 전압 변화, 전압 저하·상승 이벤트 표까지 필요하면 1746을 선택하고, 과도현상과 파형 스냅샷, RMS 프로파일, 전력선 신호까지 확인해야 하면 1748을 선택하세요.

결선 방식과 전류 센서 선택

1상, 1상 IT, 분상, 3상 델타, 3상 Wye, 3상 Wye IT, 아론, 델타 오픈 레그 결선을 지원하고 전류 센서는 자동 인식합니다. 플렉시블 프로브는 부하 전류 범위에 맞춰 1500 A·3000 A·6000 A 중에서 고르고, 40 A까지는 i40s-EL 클램프를 선택하세요.

사용 방법

Fluke 1742 · 1746 · 1748
PC 설정과 보고서 작성 순서

Fluke 1742, 1746, 1748은 PC용 Fluke Energy Analyze Plus로 작업장이나 현장에서 설정하고 기록을 내려받습니다. 내려받기는 USB 메모리, USB 케이블, 이더넷, Wi-Fi 중에서 고를 수 있으며, Energy Analyze Plus에서 EN 50160·IEEE 519·GOST 33073 표준 보고서를 만듭니다.

소프트웨어·도구하는 일
Fluke Energy Analyze Plus로거 설정, 기록 내려받기, EN 50160·IEEE 519·GOST 33073 보고서, PQDIF 내보내기
Instrument Setup (Energy Analyze Plus)로거 설정과 펌웨어 업데이트 시작
USB mini-B · 이더넷 · Wi-FiPC 연결과 고속 데이터 내려받기
USB-A 포트USB 플래시 드라이브 파일 전송과 펌웨어 업데이트

처음 연결하는 순서

순서할 일
1Fluke 소프트웨어 다운로드 페이지에서 Energy Analyze Plus(v3.14.0)를 받아 PC에 설치하세요.
2로거를 USB mini-B 케이블이나 이더넷으로 PC에 연결하고 Energy Analyze Plus에서 결선 방식과 기록 조건을 설정합니다.
3전압 리드와 전류 센서를 회로에 연결하면 로거가 측정 회로에서 전원을 받고 전류 센서를 자동으로 인식합니다.
4연결이 잘못되면 전원 버튼이 주황색으로 켜지므로 검증 기능으로 연결을 바로잡아 녹색으로 바뀐 것을 확인하세요.
5기록이 끝나면 USB 메모리, USB 케이블, 이더넷, Wi-Fi 중 한 방법으로 내려받고 Energy Analyze Plus에서 보고서를 만듭니다.

펌웨어 v2.3으로 업데이트하면 로거에 저장된 기록 세션이 모두 지워집니다. 업데이트 전에 기록을 먼저 내려받으세요.

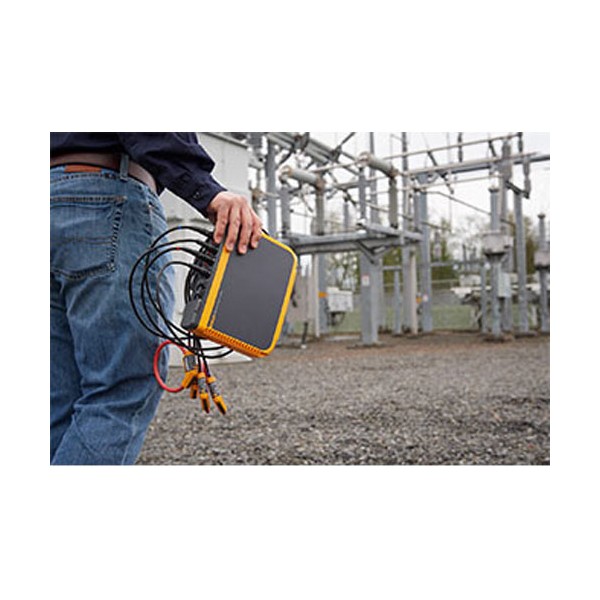

Fluke 1742,1746,1748 - 변전 설비 현장에서 로거를 들고 점검하는 모습
변전 설비 현장에서 로거를 들고 점검하는 모습

사양

1742·1746·1748 기능 비교와
공통 계측 사양

항목174217461748
전압·전류·전력·역률·주파수지원지원지원
에너지(정방향/역방향), 최대 수요지원지원지원
THD, 플리커지원지원지원
전압·전류 고조파 50차미지원지원지원
간고조파 50차미지원지원지원
불평형, 급격한 전압 변화미지원지원지원
전압 저하·상승·중단·과도현상 이벤트 표, 돌입 전류미지원지원지원
저주파 과도현상·파형 편차 이벤트미지원미지원지원
파형 스냅샷, RMS 프로파일미지원미지원지원
전력선 신호(사용자 지정 주파수 2개, 3 kHz 이하)미지원미지원지원
추세 기록지원지원지원
MP1-3R/1B 자석 프로브 세트선택 사양1세트1세트
174x 걸이 키트선택 사양선택 사양포함

시리즈 공통 사양

항목사양
전압 입력4개(3상 + 중성), 최대 1000 Vrms(CF 1.7), 입력 임피던스 10 MΩ, 대역 42.5 Hz ~ 3.5 kHz, 1000 V CAT III / 600 V CAT IV
전압 측정범위 1000 V, 분해능 0.1 V, 정격 전압의 ±0.1 % (100–500 V, IEC 61000-4-30 Class A)
전압 최소·최대공칭 입력 전압의 ±0.2 %, 분해능 0.1 V
전류 입력4개(3상 + 중성), 센서 자동 인식
전류 · 1500 A 프로브범위 150 A / 1500 A, 분해능 0.01 A / 0.1 A(최소 1.5 A), ±(1 % + 0.02 %)
전류 · 3000 A 프로브범위 300 A / 3000 A, 최소 3.0 A, ±(1 % + 0.03 %)
전류 · 6000 A 프로브범위 600 A / 6000 A, 최소 6.0 A, ±(1.5 % + 0.03 %)
전류 · i40s-EL 클램프범위 4 A / 40 A, 분해능 1 mA / 10 mA, ±(0.7 % + 0.02 %)
주파수42.5 ~ 69 Hz, 분해능 0.01 Hz, ±0.1 %
보조 입력2개, 0 ~ ±10 V dc(전용 어댑터 사용 시 0 ~ ±1000 V dc), 분해능 0.1 mV, ±(0.2 % + 0.02 %)
전압·전류 THD범위 최대 1000 %, 분해능 0.10 %, ±2.5 %
2–50차 전압 고조파1 V 이상 판독값의 ±5 %, 1 V 미만 ±0.05 V
2–50차 전류 고조파범위 3 % 이상 판독값의 ±5 %, 3 % 미만 ±0.15 %
플리커 PLT · PST0–20, 분해능 0.01, ±5 % (IEC 61000-4-15 / IEEE 1453)
유효 전력·에너지 (PF ≥ 0.99)1500 A·i40s-EL 1.2 % + 0.005 % · 3000 A 1.2 % + 0.0075 % · 6000 A 1.7 % + 0.0075 %
무효 전력·에너지측정된 피상 전력의 2.5 %
역률±0.025
전압 추가 불확도 (P-N > 250 V)범위의 0.015 %(1500 A·i40s-EL) · 0.023 %(3000 A·6000 A)
표준IEC 61000-4-30 Class A (Edition 3) · IEC 62586-1/-2 · IEC 61000-4-7 Class 1 · IEEE 519 · IEEE 1459 · EN 50160
샘플링16 bit 동기, 50/60 Hz에서 10.24 kHz
저장내부 플래시, 1분 간격 4주 세션 20개와 이벤트 500개
평균 간격 / 수요 간격1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min / 5, 10, 15, 20, 30 min
PQ 평균전 항목 10분, 장기 플리커 PLT 2시간
트리거 기록RMS 프로파일 최대 11 s, 파형 최대 200 ms(10/12 사이클), 전력선 신호 RMS 최대 120 s
결선1상 · 1상 IT · 분상 · 3상 델타 · 3상 Wye · 3상 Wye IT · 3상 Wye 평형 · 아론 · 델타 오픈 레그 · 전류 전용
보고서EN 50160 · IEEE 519 · GOST 33073, Fluke Energy Analyze Plus에서 PQDIF 내보내기
통신이더넷 · USB mini-B · USB-A(플래시 드라이브, 최대 120 mA) · Wi-Fi
안전·보호IEC 61010-1 오염 등급 2 · IEC 61010-2-033 CAT IV 600 V / CAT III 1000 V · IP50(IP65 전압 입력 어댑터 사용 시 IP65)
전원 공급측정 회로 또는 벽면 코드 100–500 V, 최대 50 VA(MA-C8 사용 시 15 VA), 효율 68.2 % 이상, 무부하 0.3 W 미만
배터리 백업리튬 이온 3.7 V 9.25 Wh, 1회 충전 약 4시간, 충전 6시간 미만
작동 · 보관 온도-25 ~ +50 °C · -25 ~ +60 °C(배터리 제외)
작동 고도2000 m (등급 감세 적용 시 4000 m까지)
진동IEC 60721-3-3, 3M2
크기 · 무게230 × 180 × 54 mm · 약 1 kg
보안고정 케이블 연결(최대 Φ 6 mm), 체인 등 도난 방지
보증분석기 2년(배터리 제외) · 액세서리 1년

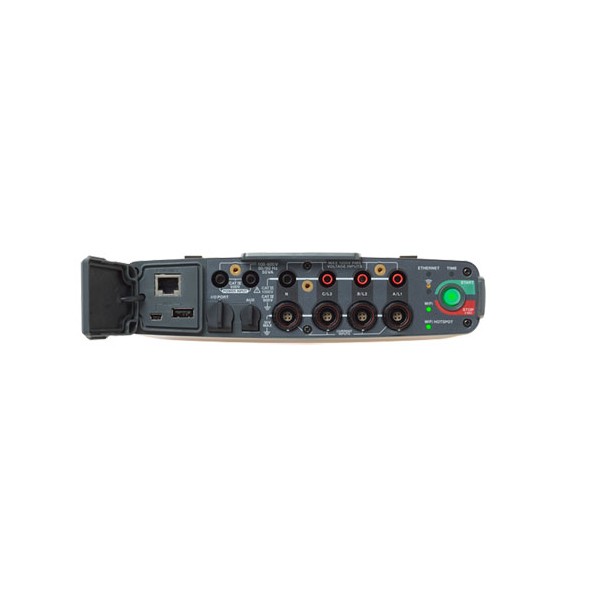

Fluke 1742,1746,1748 - 전압 입력 단자와 통신 포트가 있는 상단 단자부
전압 입력 단자와 통신 포트가 있는 상단 단자부

활용 분야

전력 품질 조사와
장기 기록

  • 수전 설비 전력 품질 조사 — Class A 측정값으로 규격 점검 자료를 확보합니다.
  • 공장 설비 장기 에너지·부하 기록 — 1분 간격 4주 세션으로 부하 패턴을 기록합니다.
  • 전압 저하·상승 이벤트 추적 — 이벤트 시각과 크기로 원인 설비를 좁힙니다.
  • EN 50160·IEEE 519 보고서 작성 — 기록 데이터를 보고서 형식으로 바로 출력합니다.
  • 고조파·과도현상 설비 문제 분석 — 1746과 1748로 왜곡과 순간 이상을 분리합니다.

선택 가이드

조사 항목으로 고르는
1740 시리즈 로거

이럴 때 (현장 조건·용량)권장 모델선택 이유
전압·전류·전력·에너지 기본 기록이 목적일 때1742THD와 플리커까지 지원하는 기본 구성입니다.
고조파와 불평형까지 조사할 때17461742에 고조파·간고조파 50차, 불평형, 전압 이벤트 표를 더합니다.
과도현상과 파형 캡처가 필요할 때17481746에 파형 스냅샷, RMS 프로파일, 전력선 신호를 더합니다.
IP65 케이스와 3 s 무정전이 필요할 때1743 / 17441740 시리즈의 방수 케이스 모델입니다.

구성·옵션

기본 구성품과
모델별 포함 차이

구성품174217461748
3상 + 중성 전압 테스트 리드 (3PHVL-1730)포함포함포함
테스트 리드 세트 0.18 m · 1.5 m포함포함포함
앨리게이터 클립4개4개4개
USB 스틱 · USB 케이블포함포함포함
173x/174x 소프트 케이스포함포함포함
케이블 마커 키트포함포함포함
자석 프로브 세트 MP1-3R/1B선택 사양1세트1세트
174x 걸이 키트선택 사양선택 사양포함
i17xx-flex 플렉시블 전류 프로브선택 사양선택 사양선택 사양
IP65 전압 입력 어댑터선택 사양선택 사양선택 사양
Wi-Fi 허브 다운로드 (등록 필요)선택 사양선택 사양선택 사양

관련 제품

1742·1746·1748과 함께 보는
전력 품질 장비
