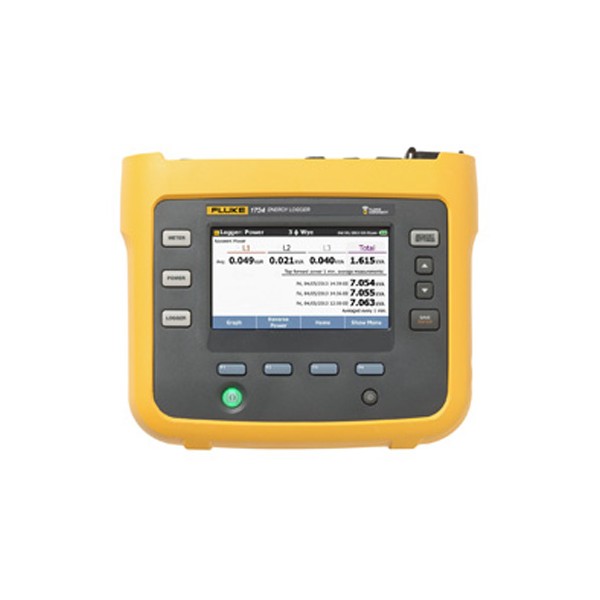

Fluke 1732/1734 파워 미터 로깅

MODEL: Fluke 1732/1734
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

전원 코드 없이 부하를 조사하는
3상 에너지 로거

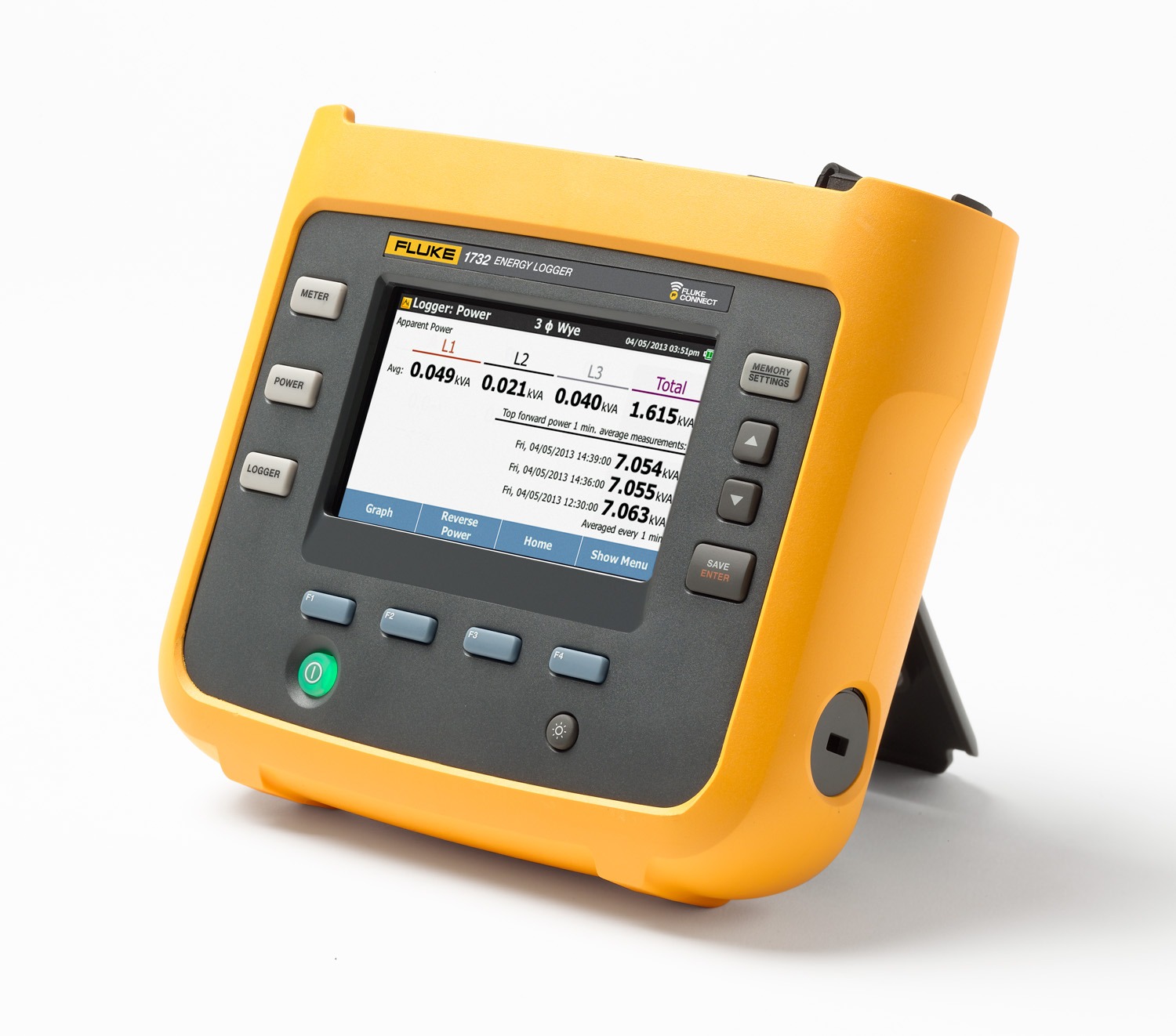

Fluke 1732 / 1734 3상 전력 측정 로거

견적 받기

Fluke 국내 공식 대리점

Fluke 1732와 1734는 3상 전압, 전류, 전력, 역률, 에너지를 자동으로 기록하는 3상 전력 측정 로거(에너지 로거)입니다. 측정 중인 회로 100~500 V에서 전원을 받으므로 전원 코드를 따로 연결하지 않아도 에너지 감사와 부하 조사를 진행할 수 있습니다.

전원 진입점부터 개별 회로까지 소비 패턴을 파악할 수 있고, 1분 간격으로 기록하면 8주 세션을 보통 10개까지 저장합니다. 1000 V CAT III와 600 V CAT IV 측정 등급을 갖춘 이 로거는 (주)테솔이 국내에 공식 공급합니다.

1000 V

CAT III 측정 등급

4입력

3상 + N 전압 입력

10개

1분 간격 8주 세션 저장 수

4.3인치

컬러 터치 화면

특징

전원 코드 없이 기록하는
Fluke 1732·1734

핵심 특징	현장에서 달라지는 점
측정 회로 자체 전원	100~500 V 측정 회로에서 전원을 받으므로 콘센트가 없는 분전반에서도 바로 설치해 기록을 시작할 수 있습니다.
자동 기록 항목	전압, 전류, 전력, 역률, 에너지를 자동으로 기록해 부하 조사 데이터를 빠짐없이 확보합니다.
연결 검증 기능	그래픽 안내와 검증 기능이 배선 오류를 알려 잘못 연결한 채 며칠을 기록하는 실수를 막습니다.
현장 설정	전면 패널이나 Fluke Connect로 설정할 수 있어 PC 없이도 현장에서 기록을 시작합니다.
Energy Analyze Plus	에너지 소비가 자동 보고서로 정리되어 에너지 평가 자료로 바로 사용할 수 있습니다.
Kensington 잠금 슬롯	무인 설치 중 무단 변경과 분실 위험을 줄입니다.

전류 센서 선택

회로 크기에 맞춘
전류 센서 조합

전류 센서는 i17xx-flex 로고스키 코일 3종과 i40s-EL 클램프로 나뉩니다. 플렉시블 1500은 150~1500 A, 3000은 300~3000 A, 6000은 600~6000 A 범위를 읽으며 큰 모선에도 감을 수 있습니다. 소용량 회로에는 i40s-EL 클램프의 4 A와 40 A 범위가 적합하며 정확도는 ±(0.7 % + 0.02 %)입니다.

유효전력과 에너지 정확도 ±(1.2 % + 0.005 %)는 iFlex1500-12와 역률 0.99 이상 조건의 값이므로, 다른 센서를 사용하거나 역률이 낮은 부하에서는 사양표의 센서별 정확도를 확인하세요.

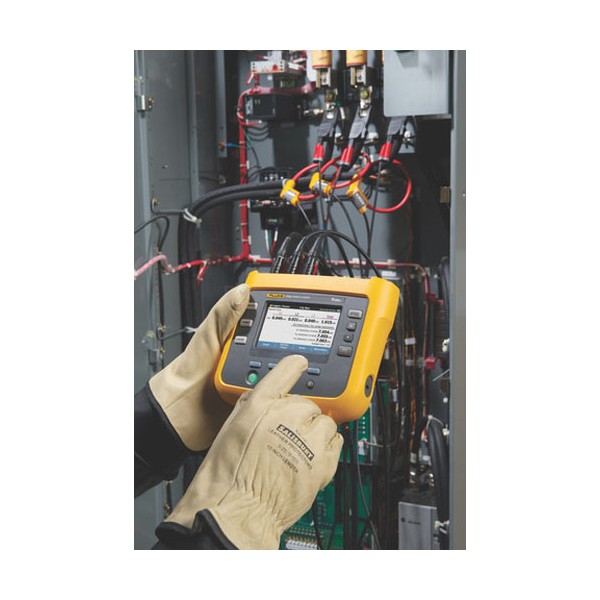

3상 플렉시블 프로브를 모선에 감는 방식

플렉시블 프로브를 모선에 감고 전압 리드를 연결하면 그래픽 안내가 상 순서와 극성을 검증해 줍니다. 1500 A 플렉시블 프로브 3개가 포함된 세트를 고르면 센서를 따로 준비하지 않고 바로 3상 측정을 시작할 수 있습니다.

사용 방법

Fluke 1732 · 1734
현장 설정과 Energy Analyze Plus 내려받기

Fluke 1732와 1734는 4.3인치 컬러 터치 화면에서 안내에 따라 설정하고, 기록 데이터는 PC용 Fluke Energy Analyze Plus로 내려받아 분석합니다. 1734는 Wi-Fi와 Fluke Connect 앱 연동이 기본이고, 1732는 옵션으로 추가할 수 있습니다.

소프트웨어·도구	하는 일
Fluke Energy Analyze Plus	기록 내려받기, 에너지 소비 분석, 자동 보고서 작성
Fluke Connect 앱	현장 설정, 원격 데이터 보기와 팀 공유(1734 기본, 1732 옵션)
전면 터치 화면	그래픽 안내 설정, 연결 검증, 기록 중 값 확인
USB-A · USB-mini 포트	USB 플래시 드라이브 파일 전송과 펌웨어 업데이트, PC 내려받기

처음 연결하는 순서

순서	할 일
1	Fluke 소프트웨어 다운로드 페이지에서 Fluke Energy Analyze Plus(v3.14.0)를 받아 PC에 설치하세요.
2	플렉시블 프로브를 모선에 감고 전압 리드를 연결하면 로거가 측정 회로 100~500 V에서 전원을 받습니다.
3	전면 터치 화면의 안내에 따라 결선 방식(단상, split phase, 3상 delta, 3상 wye, 전류만)을 고르고, 1734는 Fluke Connect 앱에서도 설정할 수 있습니다.
4	검증 기능으로 연결이 바르게 되었는지 확인한 뒤 기록을 시작하세요.
5	기록이 끝나면 USB 플래시 드라이브, USB-mini 케이블, Wi-Fi 중 한 방법으로 PC에 옮기고 Energy Analyze Plus에서 보고서를 만듭니다.

펌웨어를 올릴 때는 FAT32로 포맷한 USB 메모리 최상위에 Fluke173x 폴더(펌웨어 2.0 이상 기준)를 만들어 파일을 넣고 USB-A 포트에 꽂으세요. 계측기보다 새 버전이면 자동으로 설치됩니다.

사양

1732·1734 비교와
공통 사양

항목	1732	1734
부하 조사 · 에너지 평가	지원	지원
Fluke Connect 통합 로깅	업그레이드 패키지	기본
WiFi · Bluetooth 무선	옵션	기본
자석 프로브 세트 · 자석 걸이	옵션	기본
중성 전류 · 고조파 · 전압 이벤트 측정	해당 없음	해당 없음

시리즈 공통 사양

항목	사양
전압	1000 V 범위 · 분해능 0.1 V · ±(0.2 % + 0.01 %) (읽음값 % + 전체 범위 %) · 입력 4개(3상 + N)
전압 입력 임피던스 / 대역	10 MΩ / 42.5 Hz~3.5 kHz
전류 (i17xx-flex 1500)	150 A / 1500 A · 분해능 0.1 A / 1 A · ±(1 % + 0.02 %)
전류 (i17xx-flex 3000)	300 A / 3000 A · 분해능 1 A / 10 A · ±(1 % + 0.03 %)
전류 (i17xx-flex 6000)	600 A / 6000 A · 분해능 1 A / 10 A · ±(1.5 % + 0.03 %)
전류 (i40s-EL 클램프)	4 A / 40 A · 분해능 1 mA / 10 mA · ±(0.7 % + 0.02 %)
유효전력 · 에너지	±(1.2 % + 0.005 %) (iFlex1500-12, PF ≥ 0.99) · 센서에 따라 ±1.2 %~±1.7 % + 0.005~0.0075 %
무효전력 · 역률	피상전력의 2.5 % · 역률 ±0.025
주파수	42.5~69 Hz · 분해능 0.01 Hz · ±0.1 %
보조 입력	±10 V dc · 0.1 mV · ±(0.2 % + 0.02 %)
전압 · 전류 최소/최대	전압 ±(1 % + 0.1 %) · 전류 ±(5 % + 0.2 %)
THD (전압·전류)	분해능 0.1 % · ±0.5
샘플링	16 bit 동기 · 50/60 Hz에서 10.24 kHz
기본 평균 간격 / 수요 간격	1초~30분 / 5~30분 또는 꺼짐
전원	측정 회로 100~500 V 또는 상용 100~240 V · IEC 60320 C7 코드 · 최대 50 VA (IEC 입력 시 15 VA)
배터리	리튬이온 3.7 V 9.25 Wh · 4시간 (절전 시 최대 5.5시간) · 충전 6시간 미만
메모리	보통 1분 간격 8주 세션 10개
통신	USB-A (최대 120 mA) · USB-mini · WiFi · Bluetooth (Fluke Connect 3000 시리즈, 1734 기본 · 1732 옵션)
WiFi 라우터 연결	무료 소프트웨어 라이선스 필요
디스플레이	4.3인치 컬러 터치 LCD · 480 × 272 · 저항식 터치
외함 보호 등급	IP50
작동 온도 / 보관 온도	-10~50 °C / -20~60 °C
작동 고도	2000 m
안전 규격	IEC 61010-1 · IEC 61010-2-031 · CAT IV 600 V / CAT III 1000 V
EMC	EN 61326-1 · Class A (업무용)
크기 / 무게	19.8 × 16.7 × 5.5 cm / 1.1 kg
보증	본체 2년 · 액세서리 1년
잠금 장치	Kensington 잠금 슬롯

활용 분야

에너지 감사와
부하 조사 현장

에너지 감사 — 전원 진입점부터 개별 회로까지 소비 전력의 흐름을 파악합니다.
부하 조사 — 설비별 가동 시간대와 최대 수요를 기록해 용량 여유를 판단합니다.
수요 관리 — 수요 간격을 설정해 피크 시간대의 에너지 사용을 확인합니다.
개선 효과 검증 — 설비 교체나 운전 조건 변경 전후의 에너지 사용을 같은 조건으로 비교합니다.

선택 가이드

무선 기능과 측정 항목으로
고르는 Fluke 로거

이럴 때 (현장 조건)	권장 모델	선택 이유
에너지 평가와 부하 조사만 필요할 때	Fluke 1732	핵심 기록 기능을 갖추고 무선 기능은 옵션으로 추가할 수 있습니다.
Fluke Connect와 무선 기능을 처음부터 사용할 때	Fluke 1734	Fluke Connect 통합 로깅과 WiFi, Bluetooth가 기본입니다.
중성 전류와 고조파, 전압 이벤트까지 측정할 때	Fluke 1736 / 1738	고조파 50차와 이벤트 기록을 지원하는 전력 품질 로거입니다.
더 폭넓은 3상 전력 품질 분석이 필요할 때	Fluke 1742 / 1746 / 1748	전력 품질 로거 계열의 상위 구성이라 더 폭넓은 분석에 맞습니다.

구성·옵션

품번별 구성과
전류 프로브 포함 여부

모든 세트에 전압 테스트 리드와 앨리게이터 클립, 전원 공급장치, 소프트 케이스가 들어 있습니다. 설명서는 USB 플래시 드라이브에 담겨 있습니다.

품번	구성	전류 프로브
FLUKE-1732/B	Basic 버전 · Energy Analyze Plus	미포함
FLUKE-1732/EUS	EU·US 버전 · Energy Analyze Plus	1500 A 플렉시블 3개 포함
FLUKE-1732/INTL	International 버전 · Energy Analyze Plus	1500 A 플렉시블 3개 포함
FLUKE-1734/B	Fluke Connect 포함 · 자석형 걸이 스트랩 · 자석 전압 프로브 4개	미포함
FLUKE-1734/EUS	EU·US 버전 · Fluke Connect 포함 · 자석 전압 프로브 4개 · WiFi/BLE 어댑터	1500 A 플렉시블 3개 포함
FLUKE-1734/INTL	International 버전 · Fluke Connect 포함 · 자석 전압 프로브 4개 · WiFi/BLE 어댑터	1500 A 플렉시블 3개 포함
FLUKE-1734/WINTL	International 무선 버전 · 자석 전압 프로브 4개	1500 A 플렉시블 3개 포함

교정

1732·1734 KOLAS 교정과
센서 이력 관리

에너지 절감 효과를 수치로 보고한다면 전압 입력과 전류 센서의 조합 정확도가 보고서 신뢰도를 좌우합니다. 센서까지 교정 대상에 넣어 이력을 남기세요. 교정 의뢰는 (주)테솔이 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

1732·1734와 비교할
Fluke 전력 로거

1732와 1734는 무엇이 다릅니까?
1734는 Fluke Connect 통합 로깅과 WiFi, Bluetooth가 기본이고 1732는 이 기능을 옵션이나 업그레이드로 추가합니다. 측정 사양은 두 모델이 같습니다.
1732·1734는 별도 전원이 필요합니까?
아니요, 측정 회로 100~500 V에서 전원을 받습니다. 상용 100~240 V 전원으로도 사용할 수 있습니다.
1732·1734에는 어떤 전류 센서를 사용합니까?
i17xx-flex 로고스키 코일(150~6000 A)과 i40s-EL 클램프(4 A, 40 A)를 사용합니다. 회로 전류 크기에 맞춰 센서를 고르세요.
1732를 나중에 1734 기능으로 올릴 수 있습니까?
네, 업그레이드 패키지를 적용하면 1734와 같은 기능을 사용할 수 있습니다. 1736과 1738의 기능으로는 올릴 수 없습니다.
1732·1734로 중성 전류나 고조파도 측정할 수 있습니까?
1732와 1734에는 중성 전류와 고조파 측정 항목이 없습니다. 필요하면 1736 또는 1738을 선택하세요.
