Fluke 1760 3상 전력 품질 레코더 (Class A)

견적 받기

Fluke 국내 공식 대리점

Fluke 1760은 IEC 61000-4-30 Class A를 충족하는 3상 전력 품질 레코더(Power Quality Recorder)입니다. GPS 시각 동기와 절연 8채널 입력, 10.24 kHz 샘플링으로 수전 설비와 산업 현장의 전압·전류 품질을 기록하고, 여러 측정점의 이벤트를 같은 시간축에 맞춥니다.

전압과 전류 입력이 서로 절연되어 있어 다른 전원 계통도 한 번에 측정할 수 있고, 정전 시에는 내장 NiMH 배터리로 최대 40분 동작합니다. 2 GB 플래시에 EN 50160 통계와 이벤트 목록을 저장하는 이 레코더는 (주)테솔이 국내에 공식 공급합니다.

8채널

전압 · 전류 절연 입력

2 GB

플래시 메모리

GPS

시각 동기

40분

정전 시 최대 동작

특징

다지점 동기와
절연 8채널 구조

핵심 특징현장에서 달라지는 점
Class A 측정IEC 61000-4-30 Class A 규정에 따라 시험된 측정값을 규격 점검 데이터로 사용할 수 있습니다.
GPS 시각 동기여러 측정점의 이벤트를 정밀한 시각으로 맞춰 전파 순서를 비교합니다.
절연 입력 8채널전압과 전류 입력이 절연되어 서로 다른 전원 계통을 동시에 측정할 수 있습니다.
이벤트 목록전압 상승, 강하, 정전을 자동으로 기록해 이벤트별 시각과 크기를 정렬합니다.
EN 50160 통계DISDIP 표(ITIC · CBEMA · ANSI)로 통계를 정리해 보고서에 바로 활용합니다.
고속 과도현상채널당 100 kHz–10 MHz로 과도현상을 포착해 순간 이상의 파형을 확보합니다.

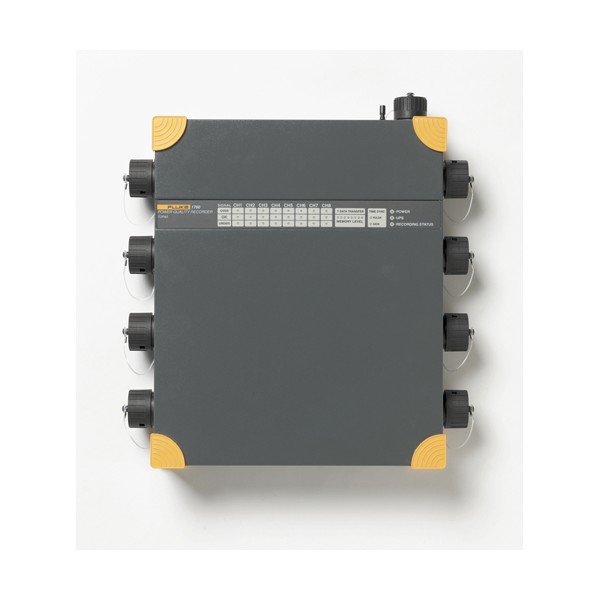

Fluke 1760 - 측면 커넥터 포트가 나란한 전력 레코더 본체
측면 커넥터 포트가 나란한 전력 레코더 본체

시각 동기

여러 지점 이벤트의
시간 상관 분석

1760은 GPS 수신기로 내부 시계를 보정하므로 변전소와 부하 설비에 나눠 설치한 레코더의 기록을 같은 시간축에 올려 비교할 수 있습니다. 이벤트가 어느 지점에서 먼저 발생해 어디로 전파됐는지 판단해야 하는 조사에 적합합니다.

전압 프로브와 전류 센서 선택

기본 구성에 포함된 4600 V 전압 프로브와 이중 범위 플렉시블 전류 프로브 4개로 측정을 시작하고, 부하 크기에 따라 전류 센서나 클램프를 추가로 선택하세요. 센서는 자동으로 인식되며 전원은 레코더가 공급합니다.

사용 방법

Fluke 1760
PQ Analyze 연결과 기록 내려받기

Fluke 1760은 이더넷, RS-232, RS-232 외부 모뎀으로 PC와 연결하고, 함께 공급되는 PQ Analyze 소프트웨어로 설정 확인, 실시간 모니터링, 분석과 보고서 작성을 합니다.

소프트웨어·도구하는 일
PQ Analyze추세 그래프, 통계 요약, 보고서 작성, 최신 펌웨어 확인
PQ Analyze online 모드실시간 데이터 모니터링과 계측기 설정 확인
이더넷 케이블 · 크로스오버 이더넷 케이블네트워크 연결과 PC 직결
RS-232 · 외부 모뎀9600 Baud ~ 115 kBaud 시리얼 연결과 원격 접속

처음 연결하는 순서

순서할 일
1Fluke 소프트웨어 다운로드 페이지에서 PQ Analyze(v1.9.4)를 받아 PC에 설치하세요.
2PC와 직접 연결할 때는 크로스오버 이더넷 케이블을, 네트워크로 연결할 때는 일반 이더넷 케이블을 사용합니다.
3전압 프로브와 전류 프로브를 연결하면 1760이 센서를 자동으로 인식하고 센서에 전원을 공급합니다.
4PQ Analyze의 online 모드에서 실시간 값을 보며 계측기 설정이 맞는지 확인하세요.
5기록이 끝나면 PQ Analyze로 데이터를 내려받아 추세 그래프와 통계 요약, 보고서를 만듭니다.

PQ Analyze 설치 파일에는 최신 펌웨어가 들어 있고, 연결한 1760의 펌웨어가 최신인지 확인합니다. 펌웨어 v1.3.17 이전 장비는 별도 펌웨어 설치 안내서를 확인하세요.

사양

1760 입력·기록·
환경 사양

항목사양
표준IEC 61000-4-30 Class A · GPS 시각 동기
입력전압 · 전류용 절연 입력 8개 · 센서 안전 최대 600 V CAT IV · 기본 안전 300 V CAT III
입력 사양공칭 입력 100 mV rms, 피크 범위 280 mV, 연속 과부하 1000 V rms, 입력 저항 1 MΩ, 입력 정전 용량 5 pF
A/D 변환채널당 16 bit, 전 채널 동기 샘플링
샘플링8채널 모두 10.24 kHz · 과도현상 채널당 100 kHz–10 MHz · 분해능 16 ppm
전압 상승 속도최대 15 kV/µs
센서 정확도1000 V 센서 0.1 %(Udin 480 V · 600 V P-N) · 600 V 센서 0.1 %(230 V P-N)
DC 정확도±(0.2 % 판독값 + 0.1 % 센서)
주파수50 Hz 계통 42.5–57.5 Hz, 60 Hz 계통 51–69 Hz · 측정 불확도 20 ppm 미만 · 내부 시계 1초/일 미만
고조파IEC 61000-4-7 Class I · 200 ms 집계
플리커EN 61000-4-15 · Pst 10분 · Plt 2시간
RMS 최소 · 최대1/2사이클(50 Hz에서 10 ms) 단위
통계 · 이벤트EN 50160 통계 · DISDIP 표(ITIC · CBEMA · ANSI) · 전압 저하 · 상승 · 중단 이벤트 목록
공통 모드 제거50 Hz에서 100 dB 초과
노이즈입력 단락 시 40 µV 미만
메모리 · 통신2 GB 플래시 · 이더넷 100 Mb/s · RS-232(9600 Baud ~ 115 kBaud) · RS-232 외부 모뎀
전원 · UPSAC 83–264 V, 45–65 Hz · DC 100–375 V · NiMH 7.2 V 2.7 Ah로 정전 시 최대 40분 · 최대 54 VA
LED 표시채널당 3색 LED · 상태, 위상, 전원, 메모리
기준 조건23 °C ± 2 K · 예열 3시간 초과 · 습도 60 % RH 미만
작동 온도0–50 °C
보관 온도-20 ~ +60 °C
크기 · 무게325 × 300 × 65 mm · 약 4.9 kg
배터리사용자 교체 가능
품질 시스템ISO 9001: 2000에 따라 개발 · 제조
교정 주기Class A 1년 권장 · 그 밖 2년
보증2년

활용 분야

수전 설비와
산업 현장 기록

  • 수전 설비 인입 전력 품질 검사 — Class A 측정으로 인입 전압을 기록합니다.
  • 산업 공장의 전력 품질 장기 기록 — 절연 입력으로 여러 계통을 함께 기록합니다.
  • UPS와 배터리 계통 점검 — 전환 구간의 전압과 전류를 이벤트로 남깁니다.
  • 여러 지점 이벤트의 시간 상관 분석 — GPS 동기 기록을 같은 시간축에서 비교합니다.
  • 규격 시험 결과 보고 — EN 50160 통계와 이벤트 목록으로 보고서를 작성합니다.

선택 가이드

다지점 동기와 전원 조건으로
고르는 레코더

이럴 때 (현장 조건·용량)권장 모델선택 이유
GPS 시각으로 여러 지점을 맞출 때1760GPS 수신기를 포함하고 절연 8채널을 갖춥니다.
측정 회로에서 직접 전원을 받을 때1770 시리즈측정 회로에서 전원을 받아 별도 전원 없이 Class A 분석을 합니다.
±8 kV 과도현상을 포착해야 할 때1770 시리즈 (1775 · 1777)과도현상 ±8 kV 입력을 갖춥니다.
고조파와 불평형까지 확인할 때1742 / 1746 / 17481746과 1748이 고조파·불평형을 지원합니다.

구성·옵션

1760 기본 구성품과
옵션

구성품구분
4,600 V 전압 프로브포함
이중 범위 플렉시블 전류 프로브 4개 (1000 A / 200 A ac)포함
GPS 시간 동기화 수신기포함
전류 센서 · 클램프 추가선택 사양
배터리 교체사용자 교체 가능
