Fluke I430-FLEXI-TF-II 플랙스 전류 클램프

MODEL: I430-FLEXI-TF-II
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

배터리 없이 분석기에 연결해
3상 전류를 재는 로고스키 프로브

Fluke i430 Flex 플렉시블 전류 프로브 (단품 · 4팩)

견적 받기

Fluke 국내 공식 대리점

Fluke i430 Flex는 Fluke 43x 전력품질 분석기에 연결해 3000 A AC까지 측정하는 배터리 없는 로고스키 방식 플렉시블 전류 프로브(Rogowski Flexible Current Probe)입니다. 플렉시블 헤드를 버스바와 굵은 도체에 감아 3상 전력 품질을 조사합니다.

분석기에서 코일 신호를 적분하므로 프로브에는 배터리도 외부 전원도 필요 없습니다. 장기 측정 중 전원을 교체하느라 기록이 끊길 일도 없습니다. 단품과 3상·중성선을 함께 측정하는 4팩 가운데 고를 수 있으며, (주)테솔이 국내에 공식 공급합니다.

3000 A

AC rms 최대 측정 전류

85 mV

1000 A rms, 50 Hz 출력 전압

7 kHz

-3 dB 기준 상한 주파수

1000 V

헤드 CAT III 사용 전압

특징

전원 없이 사용하는
i430 Flex 분석기용 프로브

핵심 특징	현장에서 달라지는 점
배터리·외부 전원 불필요	분석기에서 적분하므로 프로브 배터리를 교체하지 않고 장기 측정을 이어 갈 수 있습니다.
610 mm 플렉시블 헤드	버스바와 굵은 도체 둘레에 감아 클램프가 닿지 않는 위치도 측정할 수 있습니다.
3000 A AC rms 범위	대전류 피더의 전력 품질 조사를 프로브 하나로 처리합니다.
읽음값 ±1 % 정확도	25 °C, 50 Hz에서 읽음값 기준 ±1 %이고 직선성도 규정되어 있어 분석 결과의 신뢰도를 확보합니다.
4팩 구성	3상과 중성선을 동시에 측정할 때 프로브 4개를 한 번에 갖출 수 있습니다.
CAT III 1000 V 헤드	헤드가 1000 V rms CAT III로 규정되어 있어 배전 환경에서 사용 범위가 분명합니다.

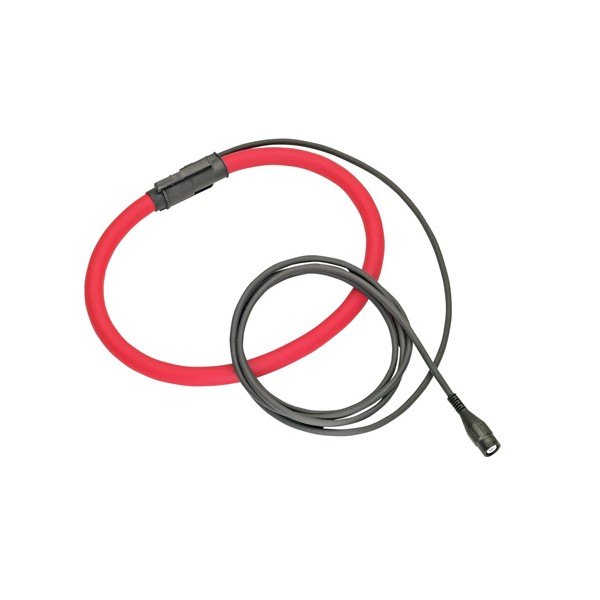

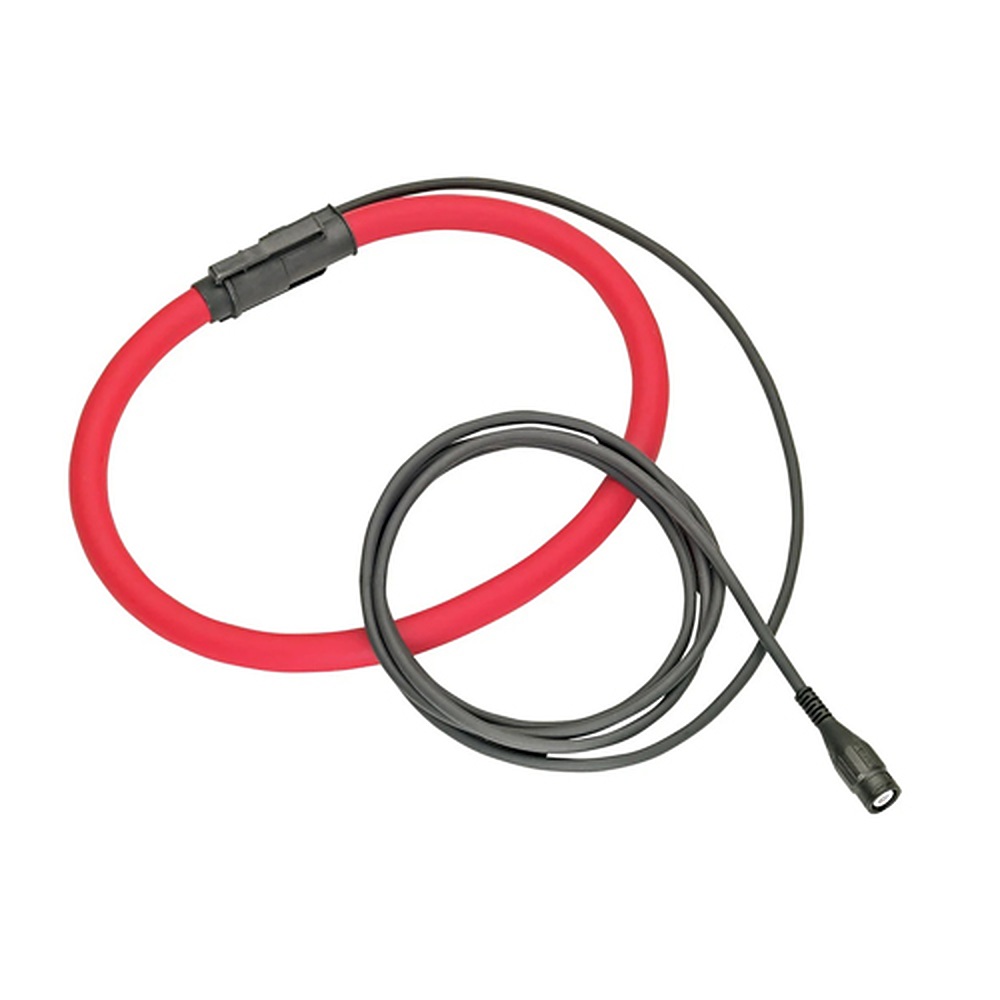

빨간 루프형 플렉시블 전류 클램프와 케이블

3상 측정

i430 Flex 단품과
4팩 구성의 선택

3상 4선 계통을 조사하려면 상 3개에 중성선 1개를 합친 4팩이 필요하고, 한 상의 전류만 확인하거나 기존 프로브를 보충하면 단품으로 충분합니다. 단품과 4팩은 같은 프로브이므로 사양과 정확도가 같습니다.

상과 중성선에 하나씩 감는 4팩

프로브 4개를 3상과 중성선에 하나씩 감으면 분석기가 네 채널의 전류를 동시에 기록합니다. 프로브마다 헤드 길이와 2.5 m 출력 케이블이 같아 상마다 위치가 달라도 케이블 길이에 여유가 있습니다.

안전 조건

CAT III 헤드와
출력 접지 전압

헤드는 1000 V rms CAT III이므로 CAT IV 환경에서는 사용하지 마세요. 출력의 대지 전압은 600 V AC rms 또는 DC까지로 제한되고, 비절연 도체에는 1000 V 이하, 1 kHz 미만에서만 사용합니다. Fluke 435용으로 설계된 액세서리이므로 다른 계측기와 함께 쓸 때의 성능은 규정되어 있지 않습니다.

사양

i430 Flex
무전원 프로브 사양

항목	사양
전류 범위	3000 A AC rms
출력 전압	85 mV (1000 A rms, 50 Hz)
출력 임피던스 / 부하 임피던스	최소 82 Ω / 50 kΩ
정확도 (25 °C, 50 Hz)	읽음값의 ±1 %
직선성	±0.2 % (범위 10 ~ 100 %)
위치 감도	최대 읽음값의 ±2 %
노이즈 (10 Hz ~ 7 kHz)	1.0 mV AC rms
대역폭	10 Hz ~ 7 kHz (-3 dB)
위상 오차 (45 ~ 65 Hz)	±1°
온도 계수	℃당 읽음값의 최대 ±0.08 %
프로브 내부 저항	프로브 길이 100 mm당 10.5 Ω ±5 %
사용 전압 (헤드)	1000 V AC rms 또는 DC
전원	없음 (배터리 · 외부 전원 불필요)
프로브 길이	610 mm
프로브 케이블 지름 / 굽힘 반경	12.4 mm / 40 mm
출력 케이블	2.5 m RG58, 안전 BNC
재질	프로브 · 케이블 TPE 고무(강화 절연), 커플링 폴리프로필렌 (UL94 V-0)
보호 등급 (프로브)	IP41
동작 온도	-20 ~ 90 °C
보관 온도	-40 ~ 105 °C
동작 습도	15 ~ 85 % (비응축)
안전 등급	헤드 1000 V rms CAT III, 오염도 2
출력 대지 전압	600 V AC rms 또는 DC까지
비절연 도체 사용	1000 V AC rms 또는 DC, 1 kHz 미만
안전 규격	BS EN 61010-1 (2001) · BS EN 61010-2-032 (2002) · BS EN 61010-031 (2002)
모델 / 부품 번호	단품 I430-FLEX 2654883 · 4팩 2654852

활용 분야

43x 분석기로 하는
전력 품질 조사

3상 전력 품질 조사 — 43x 분석기로 전압·전류·고조파를 상별로 기록합니다.
배전반 버스바 전류 기록 — 헤드를 감아 분석기에 연결합니다.
굵은 도체 장기 측정 — 배터리가 없는 프로브라 장시간 기록에서 전원을 교체하지 않습니다.
부하 변동 분석 — 4채널로 상과 중성선의 전류를 동시에 비교합니다.

선택 가이드

i430 Flex와 비교하는
플렉시블 프로브 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
멀티미터로 2000 A까지 직접 읽을 때	i2000 Flex	안전 플러그 출력이라 멀티미터의 AC mV 입력에 바로 꽂아 읽을 수 있습니다.
스코프·기록계로 3000 A 파형을 볼 때	i3000s Flex-24	BNC 출력에 10 Hz ~ 50 kHz 대역, AA 배터리 400시간이라 파형 기록에 맞습니다.
6000 A급 피더를 기록할 때	i6000s Flex-24	출력 비율이 50·5·0.5 mV/A이며 6000 A까지 BNC로 출력해 대형 피더에 맞습니다.
43x 분석기에 배터리 없이 연결할 때	i430 Flex	분석기가 적분을 맡아 배터리와 외부 전원이 필요 없습니다.
바나나 잭 클램프 미터를 3000 A로 확장할 때	REED R5065	457.2 mm 루프에 BNC 어댑터가 포함된 미터 확장형이라 바나나 잭 클램프 미터에 연결할 수 있습니다.

구성·옵션

i430 Flex 단품과 4팩

단품 — 프로브 1개, 품번 2654883. 한 상 측정이나 프로브 보충용입니다.
4팩 — 프로브 4개, 품번 2654852. 3상과 중성선을 동시에 측정하는 구성입니다.
출력 — 2.5 m RG58 케이블, 안전 BNC.

i430 Flex와 함께 보는
플렉시블 전류 프로브

i430 Flex를 43x 분석기가 아닌 계측기에도 사용할 수 있습니까?
아닙니다. Fluke 435용으로 설계된 액세서리이며 다른 계측기에서의 성능은 규정되어 있지 않으므로 Fluke 43x 계열에 연결하세요.
i430 Flex를 CAT IV 환경에서 사용할 수 있습니까?
아닙니다. 헤드는 1000 V rms CAT III입니다. 출력의 대지 전압은 600 V까지로 제한됩니다.
단품과 4팩은 사양이 같습니까?
네, 같은 프로브입니다. 4팩은 3상과 중성선을 동시에 측정할 때 사용하는 구성입니다.
i430 Flex에 배터리가 필요합니까?
아닙니다. 분석기에서 적분하므로 배터리와 외부 전원이 필요 없고, 프로브 쪽 전원 관리도 필요 없습니다.
케이블 길이는 얼마입니까?
프로브 길이는 610 mm이고 출력 케이블은 2.5 m입니다. 분석기와 측정 위치 사이 거리를 고려해 설치하세요.
