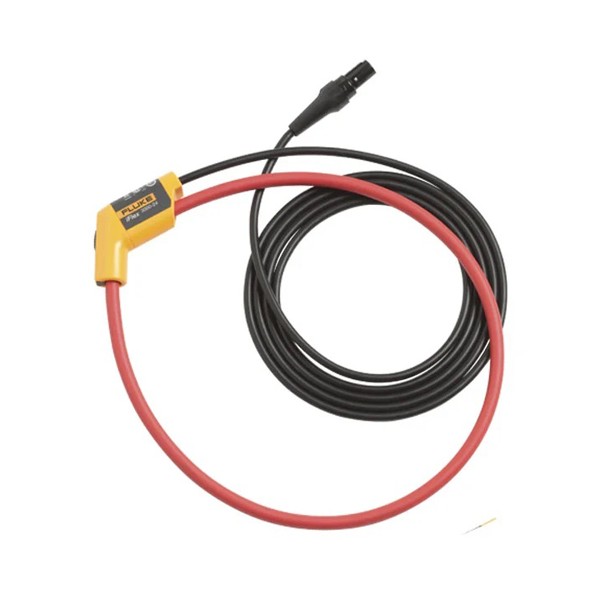

Fluke i17XX-flex3000 3000A 24인치 iFlex® 플렉시블 전류 프로브

Fluke i17XX-flex3000 3000A 24인치 iFlex® 플렉시블 전류 프로브

MODEL
i17XX-flex3000
브랜드
FLUKE
제품 자료
제품문의 구매하기

피더 케이블 다발째 감아
로거로 기록하는 24인치 프로브

Fluke i17XX-flex3000 iFlex 플렉시블 전류 프로브

견적 받기

Fluke 국내 공식 대리점

Fluke i17XX-flex3000은 Fluke 1736·1738 전력·에너지 로거에 직접 연결하는 24인치 iFlex 플렉시블 전류 프로브(Rogowski coil)입니다. 3~300 A와 30~3000 A AC 범위를 로거 포함 정확도 ±(1 % + 0.03 %)로 측정합니다.

12인치와 36인치 모델 사이의 중간 길이여서 피더 케이블 다발을 한 번에 감을 수 있고, 로거에 연결하면 배율을 입력하지 않아도 값이 표시됩니다. CAT IV 600 V 안전 등급을 갖춘 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

3000 A

두 번째 범위의 최대 AC 전류

24 in

프로브 루프 길이

1.8 m

로거까지 케이블 길이

-20…70 °C

프로브 동작 온도

특징

중간 굵기 도체에
알맞은 iFlex

핵심 특징현장에서 달라지는 점
24인치 루프12인치 모델보다 둘레가 길어 케이블 다발이나 작은 부스바를 풀지 않고 감을 수 있습니다.
로거 자동 인식로거에 연결하면 프로브를 스스로 인식하므로 배율을 입력하지 않아도 됩니다.
3–300 A · 30–3000 A 범위부하 크기에 맞춰 범위를 고르면 같은 프로브로 소부하와 대부하 회로를 모두 조사할 수 있습니다.
±(1 % + 0.03 %) 정확도로거를 포함한 시스템 값이어서 현장 기록의 오차를 평가할 때 그대로 쓸 수 있습니다.
CAT IV 600 VIEC 61010-2-032 기준 CAT IV 600 V, CAT III 1000 V 환경에 설치합니다.
-20…70 °C 동작추운 옥외 수전반과 더운 기계실 모두에서 사용할 수 있으며, 측정 도체는 80 °C 이하여야 합니다.

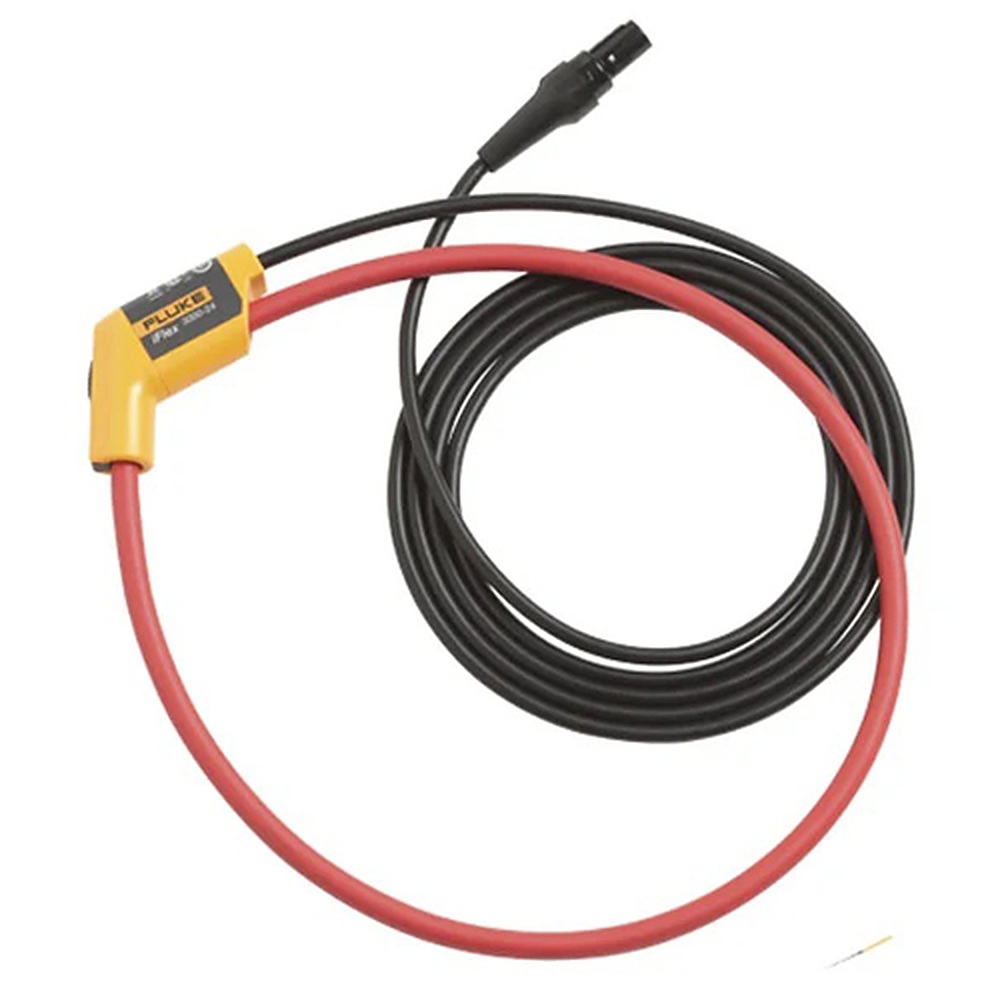

FLUKE i17XX-flex3000 - 빨간 플렉시블 루프와 검정 케이블 외형
빨간 플렉시블 루프와 검정 케이블 외형

설치 환경

도체 온도와
설치 조건

프로브 동작 온도는 -20…70 °C이며, 측정 대상 도체는 80 °C 이하여야 합니다. 고온 부스바나 발열이 큰 피더에 감을 때는 도체 표면 온도를 먼저 확인하고, 루프 결합부가 고온 면에 닿지 않도록 배치하세요.

발열 도체 옆의 루프 배치

24인치 루프는 도체 다발 둘레에 여유를 두고 감기므로 발열이 큰 면에서 루프를 띄워 설치할 수 있습니다. 로거 쪽 1.8 m 케이블도 고온부를 피해 빼내세요.

정확도 표기

±(1 % + 0.03 %)
정확도 표기 읽는 법

±(1 % + 0.03 %)에서 앞의 값은 읽음값 비율, 뒤의 값은 레인지 비율이며, 1736·1738 로거와 합친 시스템 값입니다. 로거의 전류 입력 대역은 42.5 Hz에서 3.5 kHz(-3 dB)입니다.

사양

i17XX-flex3000
측정·안전 사양

항목사양
측정 범위 (1736 · 1738)3–300 A · 30–3000 A AC
정확도 (로거 + 프로브)±(1 % + 0.03 %) [% 읽음값 + % 레인지]
로거 전류 입력 대역42.5 Hz – 3.5 kHz (-3 dB), 로거 사양
프로브 길이 · 케이블24 in · 로거까지 1.8 m (6 ft)
안전IEC 61010-2-032: CAT IV 600 V, CAT III 1000 V, 오염도 2
온도동작 -20…70 °C · 측정 도체 ≤ 80 °C
호환 로거Fluke 1736 · 1738
Fluke 부품 번호I17XX-FLEX3000, 4637343

활용 분야

건물 부하와
분전반 조사

  • 에너지 조사 — 건물 부하의 전류를 로거로 기록합니다.
  • 분전반 부하 기록 — 분전반 회로의 부하 전류를 시간대별로 기록합니다.
  • 설비 시운전 — 설치 후 부하 전류를 로거에서 확인합니다.
  • 굵은 도체 측정 — 24인치 루프를 굵은 도체에 감아 전류를 측정합니다.

선택 가이드

24인치를 기준으로 본
iFlex 길이별 선택

모델형태측정 범위 (1736 · 1738)정확도 (로거 포함)길이 · 창안전 등급
i17XX-flex1500iFlex 플렉시블1–150 A · 10–1500 A±(1 % + 0.02 %)12 inCAT IV 600 V · CAT III 1000 V
i17XX-flex3000iFlex 플렉시블3–300 A · 30–3000 A±(1 % + 0.03 %)24 inCAT IV 600 V · CAT III 1000 V
i17XX-flex6000iFlex 플렉시블6–600 A · 60–6000 A±(1.5 % + 0.03 %)36 inCAT IV 600 V · CAT III 1000 V
i40s-EL클램프 CT40 mA–4 A · 0.4–40 A±(읽음값의 0.7 % + 레인지의 0.02 %)지름 15 mm 도체까지CAT III 600 V · CAT IV 300 V

구성·옵션

24인치 프로브 구성과
1736·1738 로거

구분내용
모델i17XX-flex3000
부품 번호I17XX-FLEX3000 · 4637343
프로브 길이24 in (케이블 1.8 m)
호환 로거Fluke 1736 · 1738
