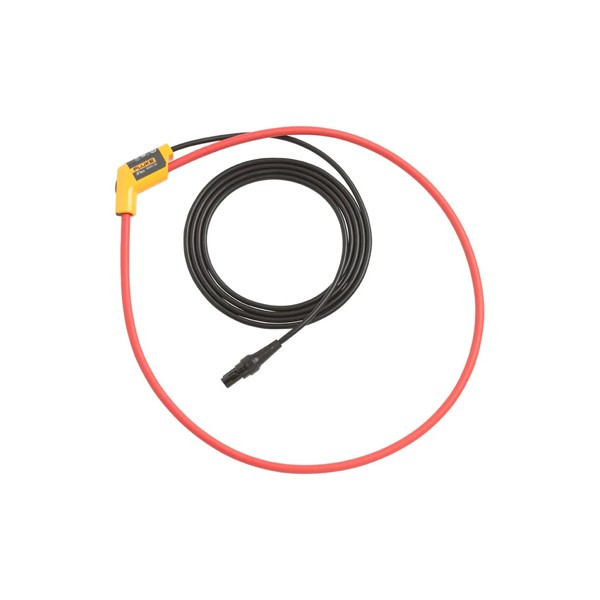

Fluke i17XX-flex6000 6000A 36인치 iFlex 플렉시블 전류 프로브

MODEL: i17XX-flex6000
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

대형 부스바를 풀지 않고 감는
36인치 iFlex 전류 프로브

Fluke i17XX-flex6000 iFlex 플렉시블 전류 프로브

견적 받기

Fluke 국내 공식 대리점

Fluke i17XX-flex6000은 Fluke 1736·1738 전력·에너지 로거에 직접 연결하는 36인치 iFlex 플렉시블 전류 프로브(Rogowski coil)입니다. 6~600 A와 60~6000 A AC 범위를 로거 포함 정확도 ±(1.5 % + 0.03 %)로 측정합니다.

i17XX iFlex 가운데 루프가 가장 길어 굵은 도체와 대형 부스바를 풀지 않고 감을 수 있고, 로거가 프로브를 자동 인식하므로 배율을 입력하지 않아도 됩니다. CAT IV 600 V 안전 등급을 갖춘 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

6000 A

두 번째 범위의 최대 AC 전류

36 in

i17XX 중 가장 긴 루프

±1.5 %

+ 0.03 % 레인지, 로거 포함

1.8 m

로거까지 케이블 길이

특징

대형 부스바용
가장 긴 iFlex

핵심 특징	현장에서 달라지는 점
36인치 루프	대형 부스바와 굵은 케이블 다발을 한 번에 감싸 도체를 분리하지 않고 측정합니다.
6–600 A · 60–6000 A 범위	수전 설비 규모의 전류도 로거 설정에서 범위만 고르면 기록할 수 있습니다.
로거 자동 인식	로거에 연결하면 배율을 입력하지 않아도 값이 바로 표시됩니다.
±(1.5 % + 0.03 %) 정확도	로거를 포함한 시스템 값이어서 대전류 기록의 오차 평가에 그대로 쓸 수 있습니다.
CAT IV 600 V	IEC 61010-2-032 기준 CAT IV 600 V, CAT III 1000 V 환경에 맞는 안전 등급입니다.
-20…70 °C 동작	프로브는 이 온도 범위에서 동작하며, 감을 도체는 80 °C 이하여야 합니다.

정확도 비교

길이에 따른
정확도 차이

12인치와 24인치 모델은 레인지 항목이 각각 0.02 %, 0.03 %이고 읽음값 항목은 1 %입니다. 36인치 모델은 읽음값 항목이 1.5 %로 더 큽니다. 루프가 길수록 같은 읽음값에서 상대 오차가 커지므로, 도체 둘레가 짧다면 더 짧은 모델을 고르는 편이 정확합니다.

둘레에 맞는 모델 선택

부스바 묶음의 둘레를 줄자로 실측하고, 루프가 여유 있게 감기는 모델 가운데 가장 짧은 것을 고르세요. 36인치 루프는 대형 부스바나 다발이 24인치 루프로 감기지 않을 때 선택합니다.

로거 호환

로거 모델과
프로브 버전

이 프로브는 1736·1738 로거용입니다. 로거의 전류 입력 대역은 42.5 Hz에서 3.5 kHz(-3 dB)이며, 174x 계열 로거에는 IP 버전 프로브를 따로 사용하세요.

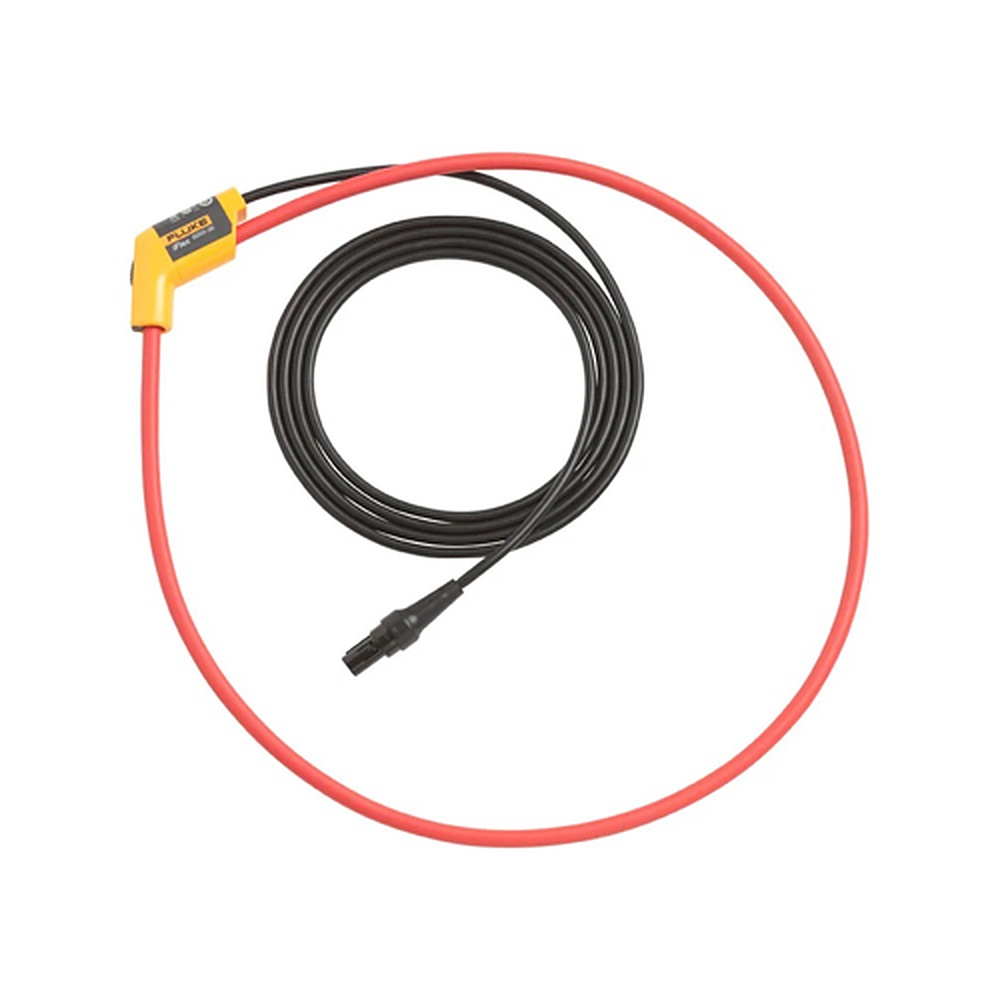

유연한 루프형 전류 프로브와 케이블

사양

i17XX-flex6000
범위와 안전 사양

항목	사양
측정 범위 (1736 · 1738)	6–600 A · 60–6000 A AC
정확도 (로거 + 프로브)	±(1.5 % + 0.03 %)
로거 전류 입력 대역	42.5 Hz – 3.5 kHz (-3 dB), 로거 사양
프로브 길이 · 케이블	36 in · 로거까지 1.8 m (6 ft)
안전	IEC 61010-2-032: CAT IV 600 V, CAT III 1000 V, 오염도 2
온도	동작 -20…70 °C · 측정 도체 ≤ 80 °C
호환 로거	Fluke 1736 · 1738
Fluke 부품 번호	I17XX-FLEX6000, 4637362

활용 분야

수전 설비와
대형 부하 현장

수전 설비 기록 — 수전 설비의 굵은 도체 전류를 로거로 기록합니다.
대형 부스바 — 굵은 부스바에 감아 전류를 측정합니다.
에너지 조사 — 대형 부하의 전류를 로거로 기록합니다.
설비 시운전 — 설치 후 큰 전류 흐름을 로거로 확인합니다.

선택 가이드

36인치까지
iFlex 길이별 선택

모델	형태	측정 범위 (1736 · 1738)	정확도 (로거 포함)	길이 · 창	안전 등급
i17XX-flex1500	iFlex 플렉시블	1–150 A · 10–1500 A	±(1 % + 0.02 %)	12 in	CAT IV 600 V · CAT III 1000 V
i17XX-flex3000	iFlex 플렉시블	3–300 A · 30–3000 A	±(1 % + 0.03 %)	24 in	CAT IV 600 V · CAT III 1000 V
i17XX-flex6000	iFlex 플렉시블	6–600 A · 60–6000 A	±(1.5 % + 0.03 %)	36 in	CAT IV 600 V · CAT III 1000 V
i40s-EL	클램프 CT	40 mA–4 A · 0.4–40 A	±(읽음값의 0.7 % + 레인지의 0.02 %)	지름 15 mm 도체까지	CAT III 600 V · CAT IV 300 V

구성·옵션

36인치 프로브 구성과
호환 1736·1738

구분	내용
모델	i17XX-flex6000
부품 번호	I17XX-FLEX6000 · 4637362
프로브 길이	36 in (케이블 1.8 m)
호환 로거	Fluke 1736 · 1738

36인치 모델과 함께 보는
짧은 iFlex 프로브

i17XX-flex6000을 174x 로거와 함께 사용할 수 있습니까?
아닙니다. 1742·1746·1748에는 IP 버전 프로브를 사용하므로 로거 모델을 먼저 확인하세요.
i17XX-flex6000 정확도는 프로브만의 값입니까?
아닙니다. 1736·1738 로거와 프로브를 합친 시스템 값입니다.
3000 A 모델보다 정확도가 낮습니까?
네, 읽음값 항목이 더 큽니다. 이 모델은 ±(1.5 % + 0.03 %), 3000 A 모델은 ±(1 % + 0.03 %)입니다.
36인치 iFlex는 어떤 도체에 알맞습니까?
36인치 루프여서 대형 부스바나 굵은 도체를 감을 때 알맞고, 6000 A까지 측정합니다.
