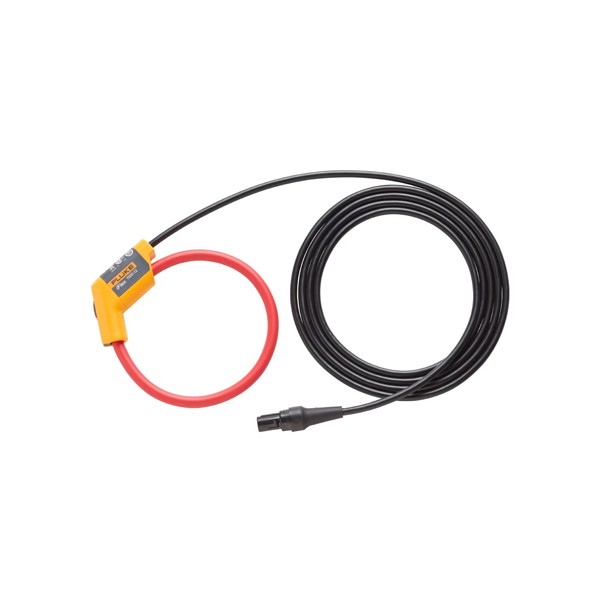

Fluke i17XX-flex1500 1500A 12인치 iFlex 플렉시블 전류 프로브

MODEL: i17XX-flex1500
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

전력 로거에 직접 연결하는
12인치 iFlex 전류 프로브

Fluke i17XX-flex1500 iFlex 플렉시블 전류 프로브

견적 받기

Fluke 국내 공식 대리점

Fluke i17XX-flex1500은 Fluke 1736·1738 전력·에너지 로거에 직접 연결하는 12인치(305 mm) iFlex 플렉시블 전류 프로브(Rogowski coil)입니다. 1~150 A와 10~1500 A AC 범위를 로거 포함 정확도 ±(1 % + 0.02 %)로 측정합니다.

로거가 프로브를 자동으로 인식하므로 배율 계수를 따로 입력하지 않아도 전류값이 표시되고, 1.8 m 케이블 덕분에 로거를 도체에서 떨어진 곳에 둘 수 있습니다. IEC 61010-2-032 기준 CAT IV 600 V 등급을 갖춘 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

1500 A

두 번째 범위의 최대 AC 전류

12 in

프로브 루프 길이

1.8 m

로거까지 케이블 길이

100 kA

비파괴 전류 한도 (50/60 Hz)

특징

좁은 틈에도 감는
12인치 프로브

핵심 특징	현장에서 달라지는 점
12인치 짧은 루프	루프가 짧아 케이블이 빽빽한 분전반에서도 원하는 한 가닥에만 감을 수 있습니다.
로거 직접 연결과 자동 인식	로거가 프로브를 인식하므로 배율을 입력할 필요가 없고, 설정 실수로 기록이 틀어지는 일도 없습니다.
1.8 m 케이블	로거를 도체에서 떨어진 안전한 위치에 두고 오랫동안 기록할 수 있습니다.
1–150 A · 10–1500 A 두 범위	작은 전류는 하위 범위로 세밀하게, 큰 전류는 상위 범위로 기록하므로 부하 변동이 큰 회로도 프로브 하나로 측정합니다.
CAT IV 600 V	IEC 61010-2-032 기준 CAT IV 600 V, CAT III 1000 V 환경에 설치할 수 있습니다.
비파괴 100 kA	고장 전류처럼 100 kA까지 큰 전류가 흘러도 프로브가 손상되지 않습니다.

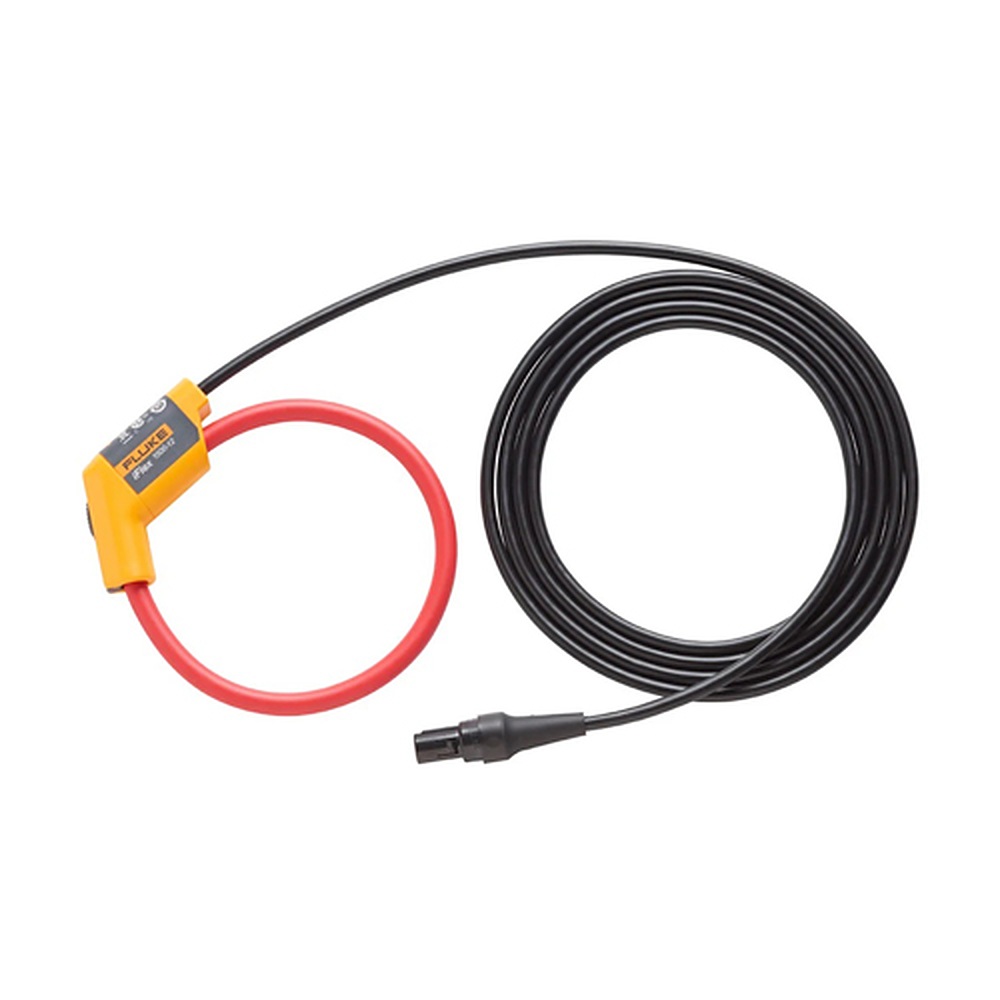

빨간 플렉시블 루프와 커넥터 케이블 외형

정확도 해석

로거를 포함한
시스템 정확도

±(1 % + 0.02 %)는 프로브만의 값이 아니라 1736·1738 로거와 프로브를 합친 시스템 값입니다. 앞의 1 %는 읽음값 기준, 뒤의 0.02 %는 레인지 기준입니다. 프로브 자체의 고유 오차는 기준 조건에서 읽음값의 ±0.7 %입니다.

로거의 전류 입력 대역은 42.5 Hz에서 3.5 kHz(-3 dB)이므로, 이 범위를 벗어난 고조파는 기록값에서 줄어듭니다.

범위와 읽음값의 관계

10~1500 A 범위에서 레인지 기준 오차는 일정한 절대값으로 남고, 읽음값 기준 오차는 전류에 비례해 커집니다. 부하가 범위 하단에 머무는 회로라면 1~150 A 범위를 골라 상대 오차를 낮추세요.

로거 호환

로거 모델별
프로브 버전 구분

이 프로브는 1736과 1738 로거용입니다. 1742·1746·1748 전력 품질 로거용 IP 버전 iFlex가 따로 있으므로, 부품 번호가 같아 보여도 호환된다고 판단하지 말고 로거 모델부터 확인하세요.

사양

i17XX-flex1500
상세 사양

항목	사양
측정 범위 (1736 · 1738)	1–150 A · 10–1500 A AC
정확도 (로거 + 프로브)	±(1 % + 0.02 %) · 프로브 고유 기준 조건에서 읽음값의 ±0.7 %
로거 전류 입력 대역	42.5 Hz – 3.5 kHz (-3 dB), 로거 사양
프로브 길이 · 케이블	12 in (305 mm) · 로거까지 1.8 m (6 ft)
프로브 상세	케이블 Ø 7.5 mm · 최소 굽힘 반경 38 mm · 출력 케이블 2 m · 115 g · IP50 · 비파괴 100 kA (50/60 Hz)
안전	IEC 61010-2-032: CAT IV 600 V, CAT III 1000 V, 오염도 2
온도	동작 -20…70 °C · 측정 도체 ≤ 80 °C
호환 로거	Fluke 1736 · 1738
Fluke 부품 번호	I17XX-FLEX1500, 4637328

활용 분야

좁은 분전반의
에너지 조사

분전반 전류 기록 — 좁은 분전반 안 회로 전류를 로거로 기록합니다.
에너지 조사 — 건물 부하의 전류를 로거로 장기간 기록합니다.
설비 시운전 — 설치 후 부하 전류를 로거에서 바로 확인합니다.
부스바 주변 측정 — 짧은 루프를 부스바에 감아 전류를 측정합니다.

선택 가이드

12인치와 24인치
iFlex 길이 비교

모델	형태	측정 범위 (1736 · 1738)	정확도 (로거 포함)	길이 · 창	안전 등급
i17XX-flex1500	iFlex 플렉시블	1–150 A · 10–1500 A	±(1 % + 0.02 %)	12 in	CAT IV 600 V · CAT III 1000 V
i17XX-flex3000	iFlex 플렉시블	3–300 A · 30–3000 A	±(1 % + 0.03 %)	24 in	CAT IV 600 V · CAT III 1000 V
i17XX-flex6000	iFlex 플렉시블	6–600 A · 60–6000 A	±(1.5 % + 0.03 %)	36 in	CAT IV 600 V · CAT III 1000 V
i40s-EL	클램프 CT	40 mA–4 A · 0.4–40 A	±(읽음값의 0.7 % + 레인지의 0.02 %)	지름 15 mm 도체까지	CAT III 600 V · CAT IV 300 V

구성·옵션

12인치 프로브 구성과
호환 로거

구분	내용
모델	i17XX-flex1500
부품 번호	I17XX-FLEX1500 · 4637328
프로브 길이	12 in (305 mm)
호환 로거	Fluke 1736 · 1738

i17XX-flex1500과 함께 보는
iFlex와 로거

i17XX-flex1500을 174x 전력 품질 로거에도 연결할 수 있습니까?
아닙니다. 1742·1746·1748에는 IP 버전 프로브를 사용하므로 로거 모델에 맞는 버전을 선택하세요.
i17XX-flex1500의 정확도는 프로브만의 값입니까?
아닙니다. 1736·1738 로거와 프로브를 합친 시스템 값이며, 프로브 고유 오차는 기준 조건에서 읽음값의 ±0.7 %입니다.
±(1 % + 0.02 %)는 어떻게 읽습니까?
읽음값의 1 %에 레인지의 0.02 %를 더한 값입니다. 읽음값이 작을수록 레인지 항목의 비중이 커집니다.
3000 A 모델과는 어떤 점이 다릅니까?
루프가 12인치로 짧고 측정 범위가 1500 A까지입니다. 3000 A 모델은 24인치 루프이며 정확도는 ±(1 % + 0.03 %)입니다.
