전기 안전 시험기 여러 종을
한 대로 검증하는 교정기

Fluke Calibration 5322A 전기 안전 시험기 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

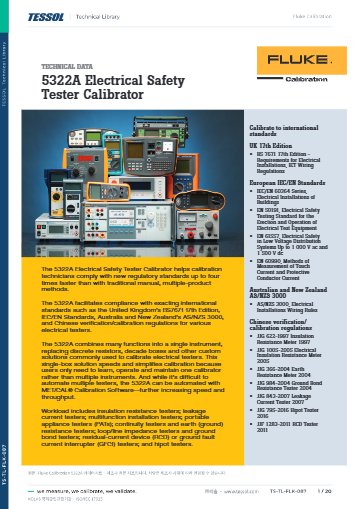

Fluke Calibration 5322A는 절연저항계·누설전류계·접지 시험기·RCD 시험기·내전압 시험기를 한 대로 교정하는 전기 안전 시험기 교정기(Electrical Safety Tester Calibrator)입니다. 10 GΩ 고저항 출력과 5500 V DC 측정으로 설비 안전 점검 장비의 지시 정확도를 검증합니다.

RCD 트립 시간 10~5000 ms를 ±(0.02 % + 0.25 ms)로 모사하고, 접지 본드 저항(1 mΩ ~ 1700 Ω)과 루프·라인 임피던스(25 mΩ ~ 1700 Ω)까지 같은 본체에서 출력합니다. 시험기 종류마다 교정기를 바꿔 연결하는 일이 그만큼 줄어듭니다. 5320A 에뮬레이션 모드에서는 기존 MET/CAL 절차를 그대로 실행할 수 있으며, 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

10 GΩ

고저항 출력 상한(100 GΩ 단일값 추가)

5500 V

DC 시험 전압 측정 범위

30 mA

누설전류 출력 상한

99 %

1년 사양의 신뢰수준

특징

5322A 한 대로 교정하는
전기 안전 시험기 5종

핵심 특징현장에서 달라지는 점
고저항 출력 10 kΩ ~ 10 GΩ절연저항계의 GΩ 대역 지시값을 별도의 고저항 표준기 없이 같은 본체에서 대조하므로 교정 장비 구성이 단순해집니다.
DC 시험 전압 측정절연저항계가 실제로 내보내는 시험 전압을 직접 측정하므로, 지시 저항값만 보던 교정보다 오차 원인을 전압과 저항으로 나눠 확인할 수 있습니다.
누설전류 10 µA 분해능누설전류 시험기의 하한 지시값까지 대조하므로 기기 안전 시험의 판정 경계 부근 오차를 놓치지 않습니다.
RCD 트립 시간 모사트립 전류와 시간을 함께 모사하므로, 현장 RCD 시험기가 합부 판정 기준을 벗어났는지 교정 단계에서 걸러 낼 수 있습니다.
활성 폐로 보상(5322A/VLC)잔류 선로 임피던스를 상쇄하므로 루프 임피던스 시험기 교정 중 리드 저항이 오차로 섞이지 않습니다.
MET/CAL 5320A 에뮬레이션기존 5320A용 절차 파일을 수정 없이 실행하므로 교정 절차를 새로 작성하지 않아도 됩니다.

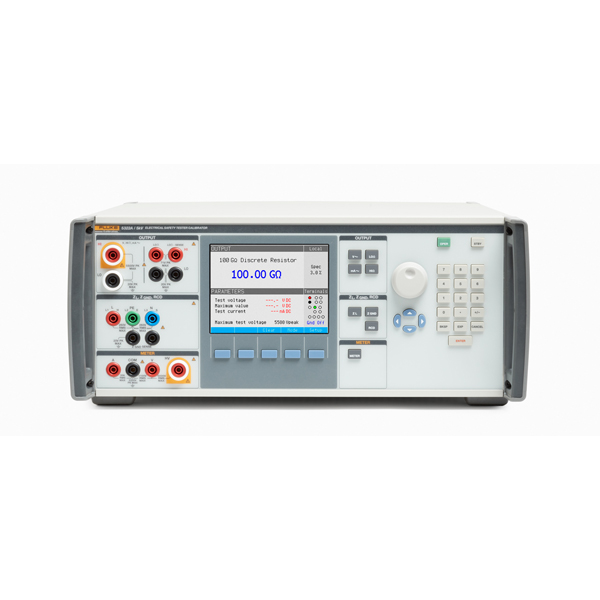

FLUKE CALIBRATION 5322A - 표시창과 단자가 있는 교정기 전면부
표시창과 단자가 있는 교정기 전면부

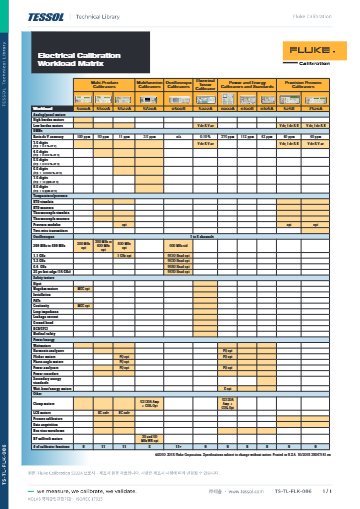

교정 범위

피교정 시험기별
교정 범위

5322A는 시험기 종류에 따라 출력 기능이 나뉩니다. 절연저항계에는 고저항 출력과 시험 전압 측정을, 접지·도통 시험기에는 저저항 출력을, 누설전류·RCD 시험기에는 전류 및 트립 시간 모사를 적용합니다. 표의 값은 1년 사양(99 % 신뢰수준)입니다.

피교정 시험기5322A 기능범위 · 사양 (1년, 99 %)
절연저항계고저항 출력, 시험 전압 측정10 kΩ ~ 10 GΩ + 100 GΩ (/5: 10 kΩ ~ 100 GΩ) · 0 ~ 5500 V DC
접지·도통 시험기저저항 출력100 mΩ ~ 10 kΩ + 10 mΩ
접지 본드 시험기접지 본드 저항1 mΩ ~ 1700 Ω
루프·라인 임피던스 시험기루프·라인 임피던스25 mΩ ~ 1700 Ω
누설전류 시험기누설전류0.1 ~ 30 mA, ±(0.3 % + 2 µA)
RCD·GFCI 시험기트립 시간10 ~ 5000 ms, ±(0.02 % + 0.25 ms)
내전압(Hipot) 시험기플래시 전압 (Class I)2000 V AC rms, ±(0.3 % + 6 V)

RCD 시험기 교정 방법

RCD 시험기를 교정할 때는 트립 전류 설정에 따라 시험기가 전류를 출력한 뒤 차단될 때까지의 시간을 측정합니다. 설치 시험기 모드는 5~150 mA를 1 mA 단계로, PAT 모드는 5~150 mA 범위를 지원하며, 트립 전류 불확도는 공칭 전류 설정의 ±1 %입니다. 접촉 전압 50 V와 선로 전압 250 V 조건도 같은 화면에서 설정할 수 있습니다.

옵션 조합

시험 전압과 보상 방식별
5322A 옵션 선택

고전압 절연저항계를 다루려면 5322A/5를, 40 kV 프로브가 필요하면 5322A/40을, 활성 폐로 보상이 필요하면 5322A/VLC를 선택하세요. 여러 옵션이 필요하면 조합 모델(5322A/5/VLC, 5322A/VLC/40, 5322A/5/40, 5322A/5/VLC/40)로 주문할 수 있습니다. 5322A/VLC는 600 V 소스를 함께 갖춰 AC/DC 전압 교정기로도 동작합니다.

교정 관리

5322A 1년 사양과
소급 관리

5322A 자체의 사양은 신뢰수준 99 %, 간격 1년으로 정의되므로 교정 성적서도 같은 기준으로 비교하세요. 교정 온도는 23 °C이며, 5~40 °C에서 tcal ±5 °C를 벗어나면 1 °C당 사양의 10 %가 더해집니다. 5322A 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 먼저 확인해 안내해 드립니다.

사양

5500 V 측정과
99 % 신뢰수준 사양

항목사양
크기430 × 555 × 170 mm
무게20 kg
전원115/230 V AC (50/60 Hz) +10 %/−14 %, 최대 1250 VA
동작 온도18 ~ 28 °C
HV–COM 최대 내전압5000 V rms
AC 전력 측정0 ~ 33 kVA
안전 규격IEC 61010-1 (과전압 범주 II, 오염 등급 2), IEC 61010-2-030 (5000 V, 범주 정격 아님)
사양 신뢰수준·간격99 %, 1년
전원 조건중성과 보호 접지 사이 전압 차이 15 V 이하
AC 주 전원 퓨즈230 V: 2 A 250 V 시간 지연 (T2L250 V, 5 × 20 mm) / 115 V: 4 A 250 V 시간 지연 (T4L250 V, 5 × 20 mm)
RCD 입력 퓨즈3.15 A 250 V 고속 (F3.15H250 V, 5 × 20 mm)
계량기 저항(A) 입력 퓨즈20 A 500 V 시간 지연 (F20H500 V, 6.3 × 32 mm)
폐로·선로 임피던스 입력 퓨즈4 A 500 V 시간 지연 (T4H500 V, 6.3 × 32 mm)
누설전류 입력 퓨즈100 mA 250 V 고속 (F100mL250 V, 5 × 20 mm)
예열 시간15분
교정 온도 (tcal)23 °C (5 ~ 40 °C에서 tcal ±5 °C 밖은 1 °C당 사양의 10 %)
보관 온도−10 ~ 50 °C (복구 시간 일반적으로 24시간 미만)
동작 습도28 °C까지 80 % 미만 (10 GΩ 초과 저항 출력은 28 °C까지 70 % 미만)
보관 습도0 ~ 50 °C에서 90 %, 비응축
EMC 규격IEC 61326-1 (기본 전자기 환경), CISPR 11 Group 1 Class A, FCC 47 CFR 15 subpart B
인터페이스IEEE 488, USB
저저항 출력100 mΩ ~ 10 kΩ + 10 mΩ 단일 값, DC·선로 주파수 (50/60 Hz), 분해능 3.5자리
잔류 임피던스 보정 범위0 ~ 10 Ω, 분해능 1 mΩ
최대 보상 임피던스 (VLC)0 ~ 2 Ω
폐로·선로 임피던스 저항기16개 고전력 고전류 저항기
누설전류 시험 전압패시브·차동 모드 60 ~ 250 V ac rms, 대체 모드 10 ~ 250 V ac rms, 활성 모드(VLC) 50 ~ 100 V ac rms
누설전류 분해능10 µA
누설전류 불확도패시브·차동·대체 모드 ±(0.3 % 설정 + 2 µA), 활성 모드(VLC) ±(0.3 % 설정 + 1 µA)
인체 시뮬레이션 (대체 누설전류)0 ~ 10,000 Ω, 분해능 1 Ω
RCD 트립 전류 범위 (설비 시험기)0.5 × I·1 × I 모드 5 ~ 30 mA, 1.4 × I·2 × I 모드 14 ~ 60 mA, 5 × I 모드 50 ~ 150 mA (1 mA 단계)
RCD 트립 전류 측정 분해능30 mA 미만 1 µA, 30 ~ 150 mA 10 µA, 300 mA ~ 3 A 100 µA
RCD 트립 전류 불확도공칭 전류(I) 설정의 ±1 %
RCD 시험 불확도 비율트립 시간 4:1보다 우수 (트립 전류 불확도 1 %)
RCD 접촉 전압범위 50 V, 접촉 직렬 저항 0.02 Ω ~ 1700 Ω (16단계)
RCD 선로 전압범위 250 V, 불확도 ±(5 % 판독 + 3 V), 공칭 100/115/120/220/230/240/250 V 선택
RCD 트립 전류 범위 (PAT)0.5 × I·5 × I 모드 5 ~ 150 mA (1 mA 단계), 측정 분해능 1 µA
RCD 선로 재연결 지연2.5초
AC/DC 전압 교정기 (VLC)0.03 ~ 600 V ac 또는 dc, 내부 범위 0.3 ~ 600 V
멀티미터 최대 내전압V–COM 1,100 V rms, 보호 접지–COM 2,200 V pk
멀티미터 전압 범위V 입력 0 ~ ±1,100 V dc, HV 입력 0 ~ ±5,000 V dc, 5 ~ 5,000 V ac rms
AC/DC 전류 측정연속 0 ~ 20 A, 최대 5분간 20 ~ 30 A (ac rms 또는 dc)
전력 유형피상, 유효, 무효 (DC 전력 0 ~ 33 kVA)
위상 표시·불확도위상각 φ와 역률 PF, 위상 불확도 ±0.1°
내전압 AC 전압 왜곡 측정45 ~ 65 Hz, 고조파 25개
내전압 DC 리플 측정100 ~ 5,000 V dc, 리플 계수 10 %
플래시 전압 (Class II)3,000 V ac rms, ±(1 % 판독 + 6 V)
플래시 누설전류 측정0 ~ 300 mA ac rms 또는 dc, 4.5자리
보관 고도12,200 m

활용 분야

5322A로 교정하는
전기 안전 시험기

  • 절연저항계 — 고저항 출력과 시험 전압 측정으로 지시 저항값과 출력 전압을 함께 교정합니다.
  • 누설전류·RCD 시험기 — 누설전류 0.1~30 mA와 트립 시간 10~5000 ms를 설정해 판정 기준을 대조합니다.
  • 접지·루프 시험기 — 접지 본드 저항과 루프·라인 임피던스를 출력해 저저항 대역 지시값을 교정합니다.
  • 내전압(Hipot) 시험기 — 플래시 전압과 누설전류를 측정해 Class I, Class II 시험 조건을 확인합니다.
  • 설치 시험기 — IEC 61557 계열 설치 시험기를 현장 점검 전에 교정합니다.

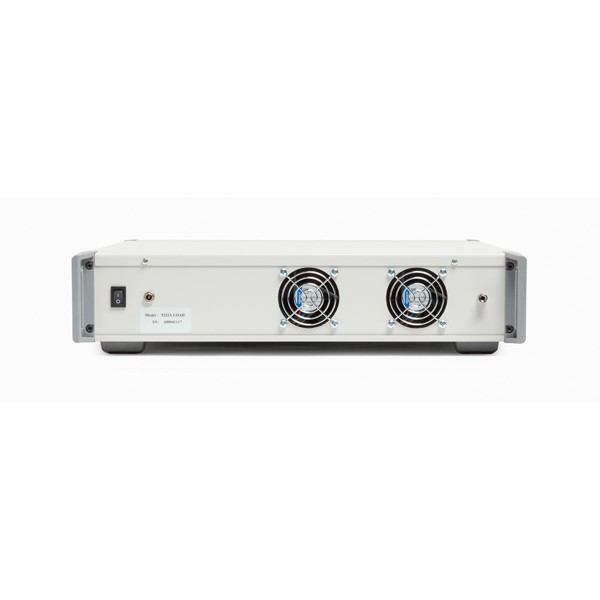

FLUKE CALIBRATION 5322A - 냉각 팬이 보이는 본체 후면부
냉각 팬이 보이는 본체 후면부

선택 가이드

시험 전압에 맞는
5322A 구성 선택

이럴 때 (현장 조건)권장 모델선택 이유
절연저항계 시험 전압이 낮은 기본 설비 점검5322A10 kΩ ~ 10 GΩ와 100 GΩ 단일값 고저항 출력을 기본으로 갖춥니다.
5 kV 절연저항계를 교정할 때5322A/5고저항 출력 범위가 10 kΩ ~ 100 GΩ로 넓어지고 5 kV 시험 전압까지 받을 수 있습니다.
40 kV 대상 시험기를 교정할 때5322A/4040 kV 프로브를 더해 고전압 절연 시험기 교정 범위를 넓힙니다.
루프 임피던스 시험기를 정밀하게 교정할 때5322A/VLC활성 폐로 보상과 600 V 소스를 더해 잔류 선로 임피던스를 상쇄합니다.

구성·옵션

5322A 기본 구성과
별매 액세서리

구분내용
기본 구성외부 R-멀티플라이어(최대 10 TΩ), RCD PAT 어댑터, 10 kV 분주기(불확도 0.5 %)
옵션5322A/5 (5 kV 고저항), 5322A/40 (40 kV 프로브), 5322A/VLC (600 V 소스, 활성 폐로 보상)
조합 모델5322A/5/VLC, 5322A/VLC/40, 5322A/5/40, 5322A/5/VLC/40
별매 액세서리5322A-LOAD (5 kV 고전압 부하 저항기), Y5320A (슬라이딩 랙 키트), 5322A/CASE (5322A-LOAD 제외)
자동화 소프트웨어MET/CAL: 5320A 에뮬레이션 모드, MET/CAL 10.2에 5322A용 FSC 추가
