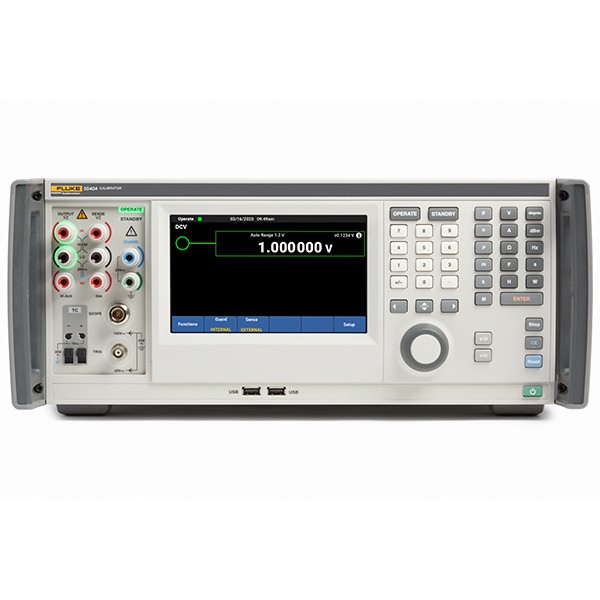

Fluke Calibration 5560A, 5550A 및 5540A 멀티제품 교정기
BEST

Fluke Calibration 5560A, 5550A 및 5540A 멀티제품 교정기

MODEL
5560A/5550A/5540A
브랜드
FLUKE CALIBRATION

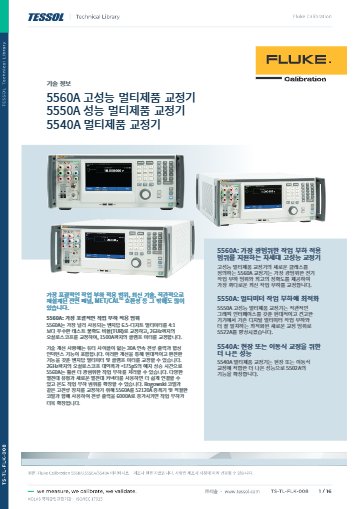

제품 자료
제품문의 구매하기

멀티미터 자릿수에 맞춰
고르는 다기능 교정기

Fluke Calibration 5560A · 5550A · 5540A 다기능 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5560A·5550A·5540A는 6.5·5.5·4.5자리 멀티미터 등급에 맞춰 고르는 다기능 교정기(Multi-Product Calibrator, 멀티미터 캘리브레이터)입니다. 30.2 A 전류와 7인치 터치스크린을 갖추고, 전압·전류·저항·온도·스코프 교정을 한 대로 처리합니다.

DC 전압 Best 사양은 5560A 6 ppm, 5550A 9 ppm, 5540A 24 ppm(95 %, 1년)으로 나뉩니다. 피교정 멀티미터와 같은 자릿수 등급의 모델을 고르면 TUR 4:1 기준을 충족합니다. 30.2 A 전류는 듀티 사이클 없이 연속 출력하므로 전류 입력 멀티미터나 클램프미터를 교정할 때 출력 시간에 제한이 없습니다. 세 모델 모두 (주)테솔이 국내에 공식 공급합니다.

6 ppm

5560A DC 전압 Best 사양

30.2 A

전 모델 연속 전류 출력

2 GHz

5560A 스코프 교정 옵션 상한

7인치

컬러 터치스크린, 9개 언어

특징

5560A 계열의 자릿수별 등급과
결선 보호 설계

핵심 특징현장에서 달라지는 점
Visual Connection Management 단자사용 중인 출력 단자가 점등되어 리드를 꽂기 전에 결선 위치를 눈으로 확인하므로 단자를 잘못 연결해 생기는 재작업이 줄어듭니다.
30 A급 연속 전류, 듀티 사이클 없음판독이 안정될 때까지 같은 전류를 계속 유지하므로 전류 입력 멀티미터와 클램프미터의 교정 시간이 출력 대기 때문에 늘어나지 않습니다.
역전력 보호300 Vpk까지의 외부 전압이 걸리면 모든 기능에서 출력을 즉시 끊어, 결선 실수로 내부 회로가 손상되는 것을 막습니다.
자릿수별 범위 구성6.5·5.5·4.5자리 멀티미터의 범위 전환 방식에 맞춰 출력 범위를 구성하고 설정 시간을 줄여, 범위를 옮길 때마다 기다리는 시간이 짧아집니다.
MET/CAL 기능 선택 코드MET/CAL v10.6 이상에 모델 전용 코드가 들어 있어 기존 교정 절차 라이브러리에서 바로 자동 교정을 실행할 수 있습니다.
전면·후면 USB 분리전면 USB로 교정 상수와 보고서를 옮기고 후면 USB는 PC 원격 통신에 사용하므로, 원격 제어 연결을 유지한 채 파일을 꺼낼 수 있습니다.

모델 선택

멀티미터 자릿수에
맞춘 모델 구분

교정 대상이 벤치탑 6.5자리 멀티미터라면 5560A, 5.5자리라면 5550A, 휴대용 4.5자리라면 5540A가 기본 선택입니다. 5560A는 AC 전압 110 ppm, DC 전류 78 ppm, 저항 19 ppm까지 내려가고, 같은 항목이 5550A는 120·85·22 ppm, 5540A는 780·100·50 ppm입니다. 상위 모델일수록 AC 항목의 여유가 크게 벌어집니다.

사양 보증 기간도 모델마다 다릅니다. 5560A는 90일·1년·2년, 5550A는 90일·1년, 5540A는 1년 사양을 갖추므로, 교정 주기를 2년으로 운영하는 교정실에는 5560A가 맞습니다.

대전류·스코프

코일과 스코프 옵션으로
넓히는 교정 범위

코일 조합과 스코프 교정 대역

클램프미터는 55XXA/COIL 10(1·2·10턴)과 55XXA/COIL 50(50턴)을 전류 출력에 걸어 교정하며, 5550A는 1000 A, 5540A는 1500 A까지 연속 출력으로 클램프미터를 교정합니다. 스코프 교정 옵션은 5560A가 600 MHz·1 GHz·2 GHz, 5550A가 600 MHz·1 GHz, 5540A가 600 MHz입니다. 120 A급 전류는 52120A 트랜스컨덕턴스 증폭기를 연결해 얻고, 3대를 병렬로 묶으면 360 A까지 수동으로 운용할 수 있습니다.

교정 관리

95 % 사양 조건과
교정 주기 관리

사양은 95 % 신뢰수준, 1년, ±5 °C 조건의 값이며, 모델마다 ISO 17025 인정 교정 인증서와 데이터가 함께 들어옵니다. 교정 주기는 사용 빈도와 장비 안정도를 이력으로 비교해 정하세요. 재교정이 (주)테솔의 KOLAS 인정 범위에 해당하는 항목인지는 모델별로 확인해 안내해 드립니다.

사용 방법

5560A·5550A·5540A
원격 포트 설정과 연결 순서

5560A, 5550A, 5540A는 USB(USBTMC), 이더넷, RS-232, GPIB 네 가지 원격 포트를 갖추고, 터치 화면의 원격 포트 설정에서 포트를 켜고 끕니다. 자동 교정에는 MET/CAL을, 다른 교정 관리 시스템과의 연동에는 MET/CONNECT를 사용합니다.

소프트웨어·도구하는 일
원격 포트 설정 (설정 > 시스템 설정)USBTMC·GPIB·이더넷·RS-232 포트 켜기와 포트별 옵션 설정
후면 USB 2.0 (USBTMC)PC 원격 통신, 주소 USB0::0x0F7E::0x800A::[일련 번호]::INSTR
이더넷 (Telnet)10/100/1000BASE-T, DHCP 또는 고정 IP로 PC의 Telnet 세션과 통신
전면 USB교정 상수와 보고서를 USB 메모리로 옮기기
MET/CAL (v10.6 이상)모델 전용 기능 선택 코드로 자동 교정 절차 실행
MET/CONNECT다른 교정 관리 시스템과 연동

처음 연결하는 순서

순서할 일
1사용할 인터페이스의 케이블을 후면 포트에 연결하세요. 이더넷은 Category 5 이상 케이블을 사용합니다.
2설정 > 시스템 설정 > 원격 포트 설정에서 사용할 포트의 스위치를 켭니다.
3포트 버튼을 눌러 옵션을 정하세요. 이더넷은 DHCP 또는 고정 IP와 포트, 줄 끝 문자를, RS-232는 보율(9600~115200)과 데이터 비트, 흐름 제어를 맞춥니다.
4PC에서 USBTMC 주소나 Telnet 세션으로 접속하세요.
5MET/CAL에서 해당 모델의 절차를 열어 자동 교정을 시작합니다.

뒷면 USB HOST 포트는 교정 보고서를 USB 메모리에 저장하고 펌웨어를 업데이트하는 포트로, PC 원격 통신용 USBTMC 포트와 용도가 다릅니다. 명령 문법은 별도 원격 프로그래머 설명서에 정리되어 있습니다.

사양

5560A · 5550A · 5540A
모델 비교 사양

항목5560A5550A5540A
주 교정 대상6.5자리 멀티미터5.5자리 멀티미터4.5자리 멀티미터
TUR 4:1 대상6.5자리 멀티미터 대부분5.5자리 및 일부 6.5자리 멀티미터4.5자리 멀티미터 대부분
사양 보증 기간90일·1년·2년90일·1년1년
DC 전압 Best (95 %, ±5 °C, 1년)6 ppm9 ppm24 ppm
AC 전압 Best110 ppm120 ppm780 ppm
DC 전류 Best78 ppm85 ppm100 ppm
AC 전류 Best120 ppm390 ppm1600 ppm
저항 Best19 ppm22 ppm50 ppm
가변 인덕턴스13 µH ~ 120 H해당 없음해당 없음
전력(이중 출력, 팬텀 부하)30.9 kW해당 없음해당 없음
스코프 교정 옵션600 MHz · 1 GHz · 2 GHz600 MHz · 1 GHz600 MHz

시리즈 공통 사양

항목사양
DC 전압0 V ~ ±1020 V
DC 전류0 A ~ ±30.2 A (연속, 듀티 사이클 없음)
AC 전압1 mV ~ 1020 V, 3 Hz ~ 500 kHz
AC 전류10 µA ~ 30.2 A, 3 Hz ~ 30 kHz
전압·주파수 곱1000 V(10 kHz에서) / 330 V(100 kHz에서)
파형사인파, 삼각파, 잘린(truncated) 사인파
저항0 Ω ~ 1200 MΩ
커패시턴스0 nF ~ 120 mF
위상 제어 / 위상 고정0.01° / 지원
주파수 불확도<2.5 ppm
외부 주파수 기준10 MHz
온도 시뮬레이션열전대 17종, RTD 10종
온도 표준ITS-90, IPTS-68
열전대 종류A1(BP, A), B, C, D, E, G, J, K, L, N, R, S, T, U, XK, 선형 출력 10 µV/°C·1 mV/°C (외부 또는 내부 CJR)
RTD 종류Cu 10(427), Cu 100(428), Cu 50(428), Ni 120(672), Pt 100(385), Pt 100(3916), Pt 100(3926), Pt 200(385), Pt 500(385), Pt 1000(385) (보상: 꺼짐, 2선, 4선)
스코프 교정기SC600 최대 600 MHz, SC1100 최대 1100 MHz, SC2100 최대 2100 MHz 레벨드 사인
디스플레이17.8 cm(7인치) 컬러 터치스크린, 9개 언어, OPERATE·STANDBY 표시와 고위험 전압 표시
출력 단자Visual Connection Management 점등 단자, Aux·Sense·접지·가드 분리 단자(가드 측면 배치), 열전대 전용 커넥터(베어 와이어 지원)
입력 보호외부 전압 300 Vpk까지 모든 기능에서 출력 즉시 차단(역전력 보호)
인터페이스USB 2.0(전면: 교정 상수·보고서, 후면: 원격 PC 통신), 이더넷(Telnet), RS-232, GPIB
입력 전원전원 스위치가 입력 전압과 주파수를 자동 감지
52120A 증폭기 전류1대 최대 120 A, 병렬 3대 최대 360 A (수동 운용)
자동 교정 소프트웨어MET/CAL(v10.6 이상 기능 선택 코드), MET/CONNECT
사양 신뢰수준95 % (Best 사양 조건: 1년, ±5 °C)

활용 분야

자릿수별 멀티미터
교정 현장

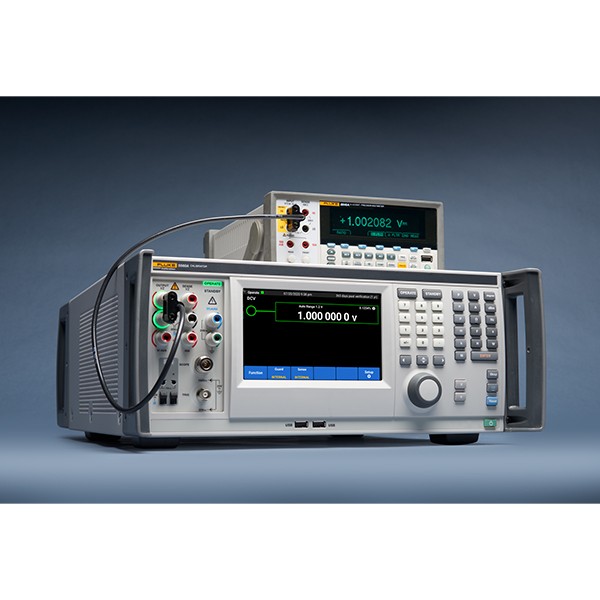

  • 벤치탑 6.5자리 멀티미터 교정 — 5560A가 전압·전류·저항 기준을 한 본체에서 출력하므로 교정 라인에 둘 장비 수가 줄어듭니다.

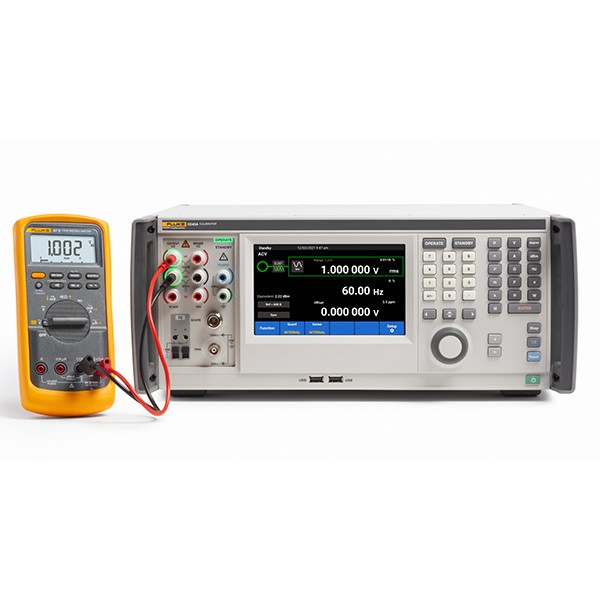

  • 휴대용 4.5자리 멀티미터 현장 교정 — 5540A로 사업장에서 DC 전압 24 ppm 등급의 기준을 구성합니다.
  • 클램프미터와 대전류 센서 교정 — 전류 코일을 걸어 30.2 A 출력을 감은 수만큼 확장합니다.
  • 오실로스코프 대역폭 점검 — 모델별 600 MHz 이상 스코프 옵션으로 수직·시간축 교정 신호를 출력합니다.
  • 열전대·RTD 지시계 교정 — 열전대 17종과 RTD 10종 신호를 출력해 온도 지시계와 변환기를 점검합니다.

선택 가이드

멀티미터 자릿수로 고르는
5560A 계열 모델

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
6.5자리 벤치 멀티미터를 주로 교정하고 인덕턴스까지 다룰 때5560ADC 전압 6 ppm, 2 GHz 스코프 옵션, 인덕턴스 출력을 모두 갖춘 세 모델 중 상위 구성입니다.
5.5자리 멀티미터가 주 대상이고 1 GHz까지 스코프를 점검할 때5550ADC 전압 9 ppm으로 5.5자리 멀티미터에 맞고, 1 GHz 스코프 옵션과 90일·1년 사양을 갖춥니다.
4.5자리 휴대용 장비를 현장에서 교정할 때5540ADC 전압 24 ppm과 600 MHz 스코프 옵션, 1년 사양으로 휴대용 4.5자리 장비 교정에 충분합니다.

구성·옵션

5560A 계열 기본 구성과
별매 액세서리

구분항목비고
기본 구성기본 테스트 리드와 어댑터전 모델 포함
기본 구성운반 케이스전 모델 포함
기본 구성ISO 17025 인정 교정 인증서와 데이터전 모델 포함
옵션5560A/600M · 5560A/1G · 5560A/2G · 5550A/600M · 5550A/1G · 5540A/600M스코프 교정 대역
별매55XXA/COIL 10 · 55XXA/COIL 50클램프미터 교정 범위 확장
별매55XXA/DMMCAL멀티미터 자동 교정용 어댑터
별매55XXA/LEADS · 55XXA/PORTKIT · 55XX/CASE리드 세트 · 휴대 키트 · 운반 케이스
별매52120A전류 120 A 증폭기
소프트웨어MET/CAL, MET/CONNECT자동 교정과 교정 관리 시스템 연동
