5560A 계열 교정기 전류로 대전류 클램프를 교정하는 코일
Fluke Calibration 55XXA/COIL 50 50턴 전류 코일 제품명 : 55XXA/COIL 50 (50턴 전류 코일) 감은 수 : 50턴 최대 전류 : 20 A rms 연속
견적 받기Fluke Calibration 한국 공식 대리점

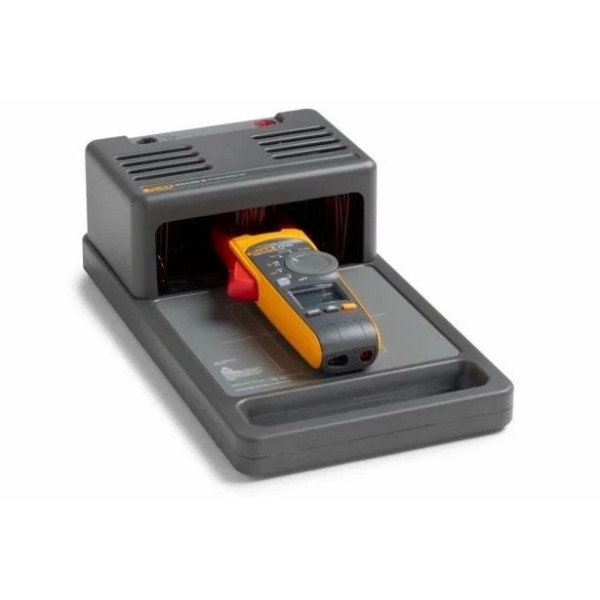

Fluke Calibration 55XXA/COIL 50은 5560A 계열 다기능 교정기의 출력 전류를 50배로 늘려 대전류 클램프미터를 교정하는 50턴 전류 코일(Current Coil)입니다. 교정기 한 대의 전류 한계를 넘는 클램프 교정도 한 벤치에서 마칠 수 있습니다.
코일비 정확도 ±0.65 %가 3 Hz에서 440 Hz까지 유지되므로 상용 주파수 대역의 클램프 교정에 그대로 적용할 수 있습니다. ISO/IEC 17025 공인 교정성적서는 코일과 함께 공급됩니다. 전원 설비를 키우지 않고 대전류를 점검하려는 교정실에 맞는 이 코일은 (주)테솔이 국내에 공식 공급합니다.
특징
55XXA/COIL 50으로 키우는 교정 전류와 코일비 정확도
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 50배 전류 확대 | 교정기 출력 전류의 50배가 클램프에 걸리므로, 대용량 전류원을 따로 갖추지 않아도 1000 A급 클램프를 교정할 수 있습니다. |
| 연속 정격과 단시간 정격 분리 | 연속 운전 전류와 5분 허용 전류가 나뉘어 있어, 점검 시간이 짧은 높은 전류 구간도 정격 안에서 활용할 수 있습니다. |
| 23 mm 안지름 대응 | 일반적인 대형 클램프의 집게가 코일 창에 들어가므로 별도 어댑터 없이 클램프를 물릴 수 있습니다. |
| 코일비 ±0.65 % | 코일 자체의 오차 항목이 사양으로 정해져 있어 클램프 교정 불확도 계산에 바로 반영할 수 있습니다. |
| 대지 전압 30 V 제한 | 코일 단자의 대지 전압 한도가 명확하므로 접지 방식과 배선을 정할 때 기준이 됩니다. |
| 공인 교정성적서 포함 | 코일 자체의 소급성 증빙이 함께 들어 있어 심사 때 성적서를 따로 요청하지 않아도 됩니다. |

정격 전류
1000 A 교정점의 코일 전류 계산
코일의 감은 수가 50턴이므로 클램프에 걸리는 전류는 코일에 흘린 전류의 50배입니다. 1000 A 교정점은 코일에 20 A만 흘리면 되며, 이 값은 연속 정격 20 A rms 안에 들어옵니다. 교정점이 더 높아 코일 전류가 20 A를 넘으면 30.2 A rms까지 5분 동안 허용되므로, 점검 순서를 짧게 구성해 정격을 지키세요.
- 연속 운전 20 A rms — 클램프의 선형성을 여러 교정점에서 오래 점검할 때 기준이 되는 전류입니다.
- 단시간 운전 30.2 A rms(5분) — 최대 교정점을 한 번 확인하고 전류를 낮추는 절차에 맞습니다.
- 대지 최대 전압 30 V — 연결 전에 클램프 쪽 회로가 접지 전위와 크게 다르지 않은지 확인하세요.

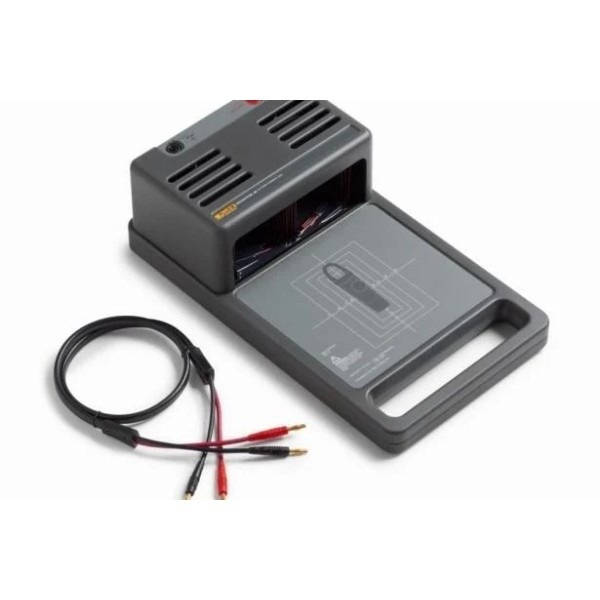

출력 단자에서 코일까지 배선 순서
교정기 출력 단자에서 코일 입력까지 리드를 짧게 연결하고, 코일 창에 클램프를 물린 뒤 전류를 단계별로 올리세요. 리드가 길면 배선 저항이 늘어 교정기의 전압 한계에 가까워지므로, 배선은 짧을수록 안정적입니다.

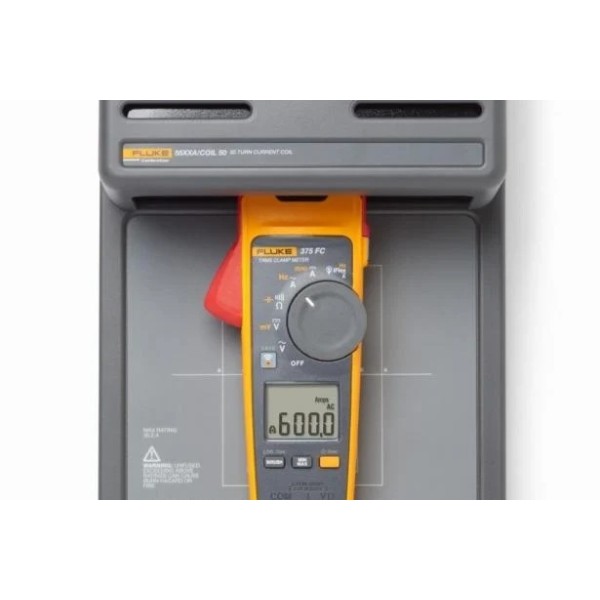

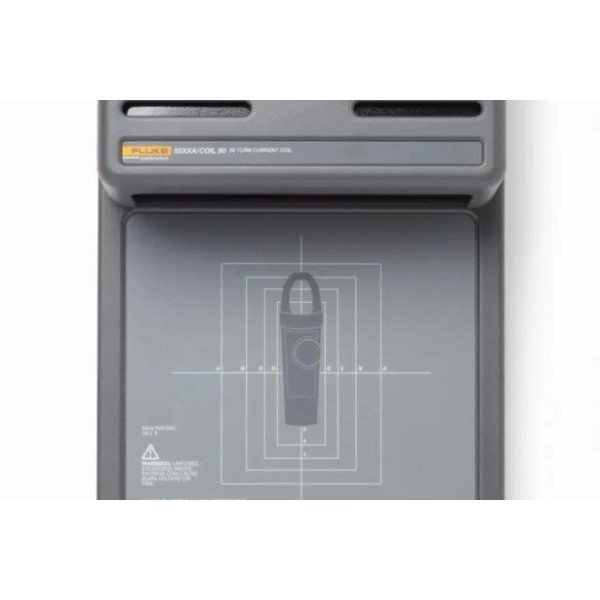

집게 안지름과 코일 창 크기를 먼저 비교
코일 창에 물릴 수 있는 클램프는 집게 최소 안지름이 23 mm 이상이어야 합니다. 집게가 더 작은 소형 클램프나 1턴·2턴 구성이 필요한 교정에는 55XXA/COIL 10이 맞으므로, 보유한 클램프의 집게 치수를 기준으로 코일을 고르세요.
사양
55XXA/COIL 50 정격과 사양
| 항목 | 사양 |
|---|---|
| 제품명 | 55XXA/COIL 50 (50턴 전류 코일) |
| 감은 수 | 50턴 |
| 최대 전류 | 20 A rms 연속, 30.2 A rms 5분 |
| 대지 최대 전압 | 30 V |
| 클램프 집게 최소 안지름 | 23 mm |
| 코일비 정확도 | ±0.65 % (3 Hz ~ 440 Hz) |
| 적용 교정기 | 5560A 계열 다기능 교정기 |
| 구성품 | ISO/IEC 17025 공인 교정성적서 |

활용 분야
대전류 클램프 교정이 필요한 현장
- 전기 설비 점검 장비 교정 — 변전·배전 현장에서 사용하는 대형 클램프미터의 대전류 구간을 교정합니다.
- 전류계 교정 — 큰 전류가 흘러야 지시값이 움직이는 전류계의 지시 오차를 점검합니다.
- 사내 교정실 — 5560A 계열 교정기를 보유한 교정실이 대전류 항목까지 자체 교정 범위에 넣을 수 있습니다.
- 품질 기록 관리 — 코일에 딸린 공인 교정성적서를 교정 이력과 소급 체계에 연결합니다.

선택 가이드
교정기와 집게에 맞는 전류 코일 3종 선택
| 이럴 때 (현장 조건·용량) | 권장 모델 | 선택 이유 |
|---|---|---|
| 5560A 계열로 대형 클램프를 20 A 연속 전류로 교정할 때 | 55XXA/COIL 50 | 50턴 구성에 연속 20 A rms, 5분 30.2 A rms 정격을 갖춰 1000 A급 대형 클램프 교정에 맞습니다. |
| 집게가 작거나 1턴·2턴 구성이 필요할 때 | 55XXA/COIL 10 | 1, 2, 10턴 구성에 연속 30.2 A rms 정격이며, 1턴 기준 최소 안지름이 3 mm여서 작은 집게도 걸 수 있습니다. |
| 5522A·5502A·5080A와 짝을 맞출 때 | 5500A/COIL | 5522A·5502A·5080A용 50턴 코일로, 연속 11 A rms, 2분 20 A rms 정격에 최소 안지름은 2.54 cm입니다. |
구성·옵션
COIL 50 구성품과 52120A 전류 확장
- 구성품 — ISO/IEC 17025 공인 교정성적서가 코일에 포함됩니다.
- 적용 교정기 — 5560A 계열 다기능 교정기와 조합합니다.
- 전류 확장 — 코일 정격을 넘는 대전류는 52120A 증폭기와 3KA·6KA 코일을 조합해 넓힙니다.

관련 제품
55XXA/COIL 50과 함께 보는 전류 코일
55XXA/COIL 50을 5522A나 5502A에도 연결할 수 있습니까?
아닙니다. 55XXA/COIL 50은 5560A 계열 교정기용입니다. 5522A·5502A·5080A에는 50턴 구성의 5500A/COIL을 사용하며, 정격 전류가 다르므로 교정점도 따로 계산하세요.
코일에 20 A를 넘는 전류를 흘려도 됩니까?
5분 이내라면 30.2 A rms까지 흘릴 수 있습니다. 연속 운전은 20 A rms까지이므로 최대 교정점은 짧게 확인하고 전류를 낮추는 순서로 절차를 구성하세요.
55XXA/COIL 50에 교정성적서가 포함됩니까?
네, ISO/IEC 17025 공인 교정성적서가 포함됩니다. 클램프 교정 불확도를 계산할 때는 코일비 정확도 항목을 오차 요인에 함께 넣으세요.
더 큰 전류가 필요한 클램프는 어떻게 교정합니까?
52120A 증폭기에 3KA 또는 6KA 코일을 조합해 전류 범위를 넓힙니다. 교정할 클램프의 최대 전류를 알려 주시면 그에 맞는 구성으로 견적을 드립니다.
FAQ 자주묻는 질문
-
55XXA/COIL 50을 5522A나 5502A에도 연결할 수 있습니까?
아닙니다. 55XXA/COIL 50은 5560A 계열 교정기용입니다. 5522A·5502A·5080A에는 50턴 구성의 5500A/COIL을 사용하며, 정격 전류가 다르므로 교정점도 따로 계산하세요.
-
코일에 20 A를 넘는 전류를 흘려도 됩니까?
5분 이내라면 30.2 A rms까지 흘릴 수 있습니다. 연속 운전은 20 A rms까지이므로 최대 교정점은 짧게 확인하고 전류를 낮추는 순서로 절차를 구성하세요.
-
55XXA/COIL 50에 교정성적서가 포함됩니까?
네, ISO/IEC 17025 공인 교정성적서가 포함됩니다. 클램프 교정 불확도를 계산할 때는 코일비 정확도 항목을 오차 요인에 함께 넣으세요.
-
더 큰 전류가 필요한 클램프는 어떻게 교정합니까?
52120A 증폭기에 3KA 또는 6KA 코일을 조합해 전류 범위를 넓힙니다. 교정할 클램프의 최대 전류를 알려 주시면 그에 맞는 구성으로 견적을 드립니다.
