3000 A 전류원 없이⁣ 클램프미터를 교정하는 25턴 코일

Fluke Calibration 52120A/COIL 3KA · 25턴 전류 코일⁣ 감은 수 : 25턴⁣ 최대 상당 전류 : 3000 A⁣ 연속 입력 : 120 A

견적 받기

Fluke Calibration 한국 공식 대리점

Fluke Calibration 52120A/COIL 3KA는 52120A가 출력하는 120 A 연속 전류를 25턴으로 감아 3000 A 상당을 만드는 전류 코일(25-Turn Current Coil, 클램프미터 교정 코일)입니다. 3000 A 전류원이 없어도 집게형 클램프미터를 교정할 수 있습니다.

코일과 52120A를 합친 정확도가 DC부터 1 kHz까지 0.7 %(99 %)로 정해져 있어 클램프미터 교정점을 잡기 쉽습니다. 12 V로 구동하는 강제 대류 팬이 120 A 연속 입력으로 생기는 열을 식힙니다. 컴플라이언스 전압은 최대 4.5 V RMS이며, 이 코일은 (주)테솔이 국내에 공식 공급합니다.

3000 A

25턴으로 만드는 상당 전류

120 A

연속 입력 전류

4.5 V RMS

최대 컴플라이언스 전압

DC ~ 10 kHz

코일 주파수 범위

특징

25턴 COIL 3KA의⁣ 대전류 교정 구성

핵심 특징현장에서 달라지는 점
25턴 3000 A 상당집게 안에 3000 A 상당 전류를 만들므로, 3000 A 전류원을 따로 갖추기 어려운 교정실에서도 대전류 클램프를 점검할 수 있습니다.
120 A 연속 입력교정점마다 시간 제한 없이 전류를 유지하므로 클램프 표시값이 안정될 때까지 충분히 기다릴 수 있습니다.
강제 대류 냉각내장 12 V 팬이 코일 발열을 식혀 장시간 교정에서도 120 A 입력을 유지합니다.
52120A/COIL12V 전원 옵션코일 팬에 필요한 12 V DC 전원은 별매 옵션으로 구성할 수 있습니다.
FLUKE CALIBRATION 52120A/COIL 3KA - 통풍 슬릿이 있는 검정색 교정용 전류 코일 상단부
통풍 슬릿이 있는 검정색 교정용 전류 코일 상단부

주파수 한계

COIL 3KA의 주파수별⁣ 정확도 변화

합산 정확도는 DC부터 1 kHz까지 0.7 %이고, 1~3 kHz에서 0.8 %, 3~6 kHz에서 1.5 %, 6~10 kHz에서 5.0 %로 커집니다. 주파수가 높을수록 최대 입력 전류도 줄어들므로, 고주파 교정점은 입력 전류 한계부터 확인하세요.

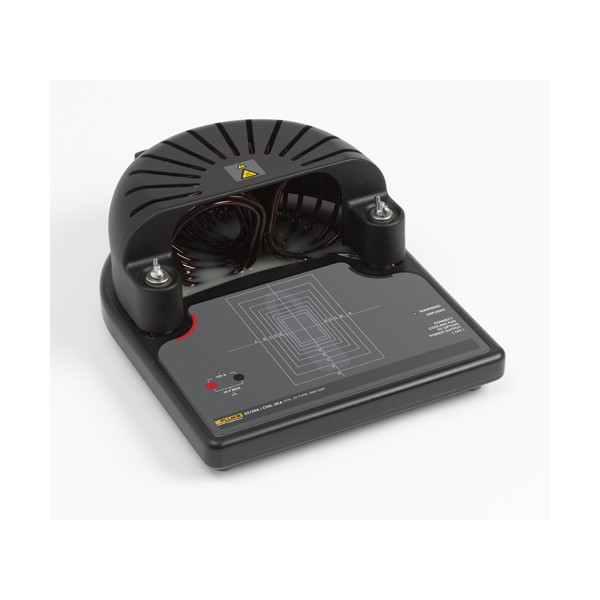

Fluke Calibration 52120A/COIL 3KA 전류 코일(3000A) 제품 사진

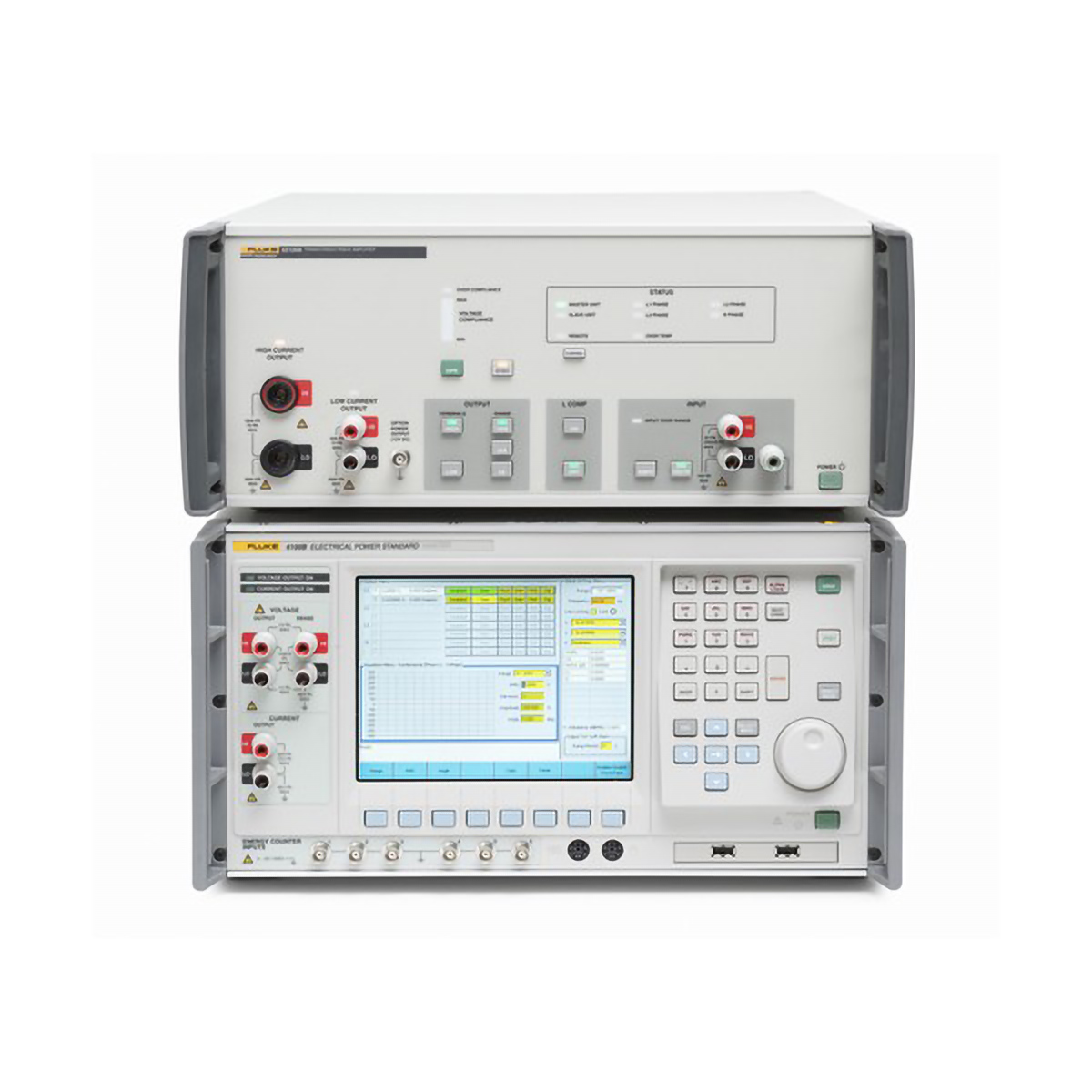

52120A와 조합하는 구성

52120A가 120 A를 연속 출력하면 COIL 3KA가 이를 25배로 환산합니다. 52120A 대신 6003A 전력 교정기도 전류원으로 사용할 수 있습니다. 18인치보다 긴 로고스키 코일은 50턴 52120A/COIL 6KA로 교정하세요.

교정 관리

COIL 3KA 단독 불확도와⁣ KOLAS 교정

52120A 이외의 전류원과 조합할 때 코일 자체의 교정 불확도는 0 Hz~10 kHz에서 0.65 %(99 %)입니다. 코일비 오차와 클램프 위치 영향은 교정기 오차와 별도 항목으로 평가해 불확도 예산에 넣으세요. 코일 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 문의해 주시면 확인해 안내해 드립니다.

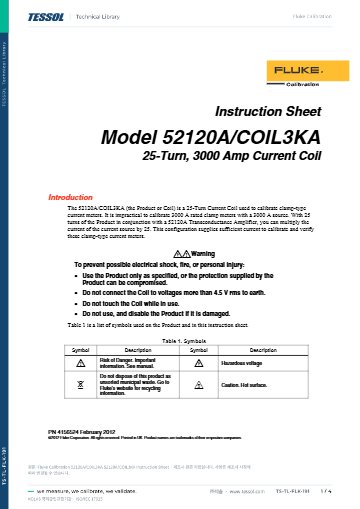

사양

25턴 COIL 3KA⁣ 상세 사양과 정확도

항목사양
감은 수25턴
최대 상당 전류3000 A
연속 입력120 A
컴플라이언스 전압최대 4.5 V RMS
주파수DC ~ 10 kHz (고주파에서 최대 입력 감소)
냉각강제 대류 (12 V 내장 팬)
전원12 V (52120A/COIL12V 전원 옵션)
최소 내부 치수26 mm (폭) × 36 mm (길이)
코일 단독 교정 불확도0.65 % (99 %), 0 Hz ~ 10 kHz (52120A 외 전류원 사용 시)
호환 전류원52120A 증폭기, 6003A 3상 전력 교정기
피교정기집게형 클램프미터, 최대 3000 A
부품 번호4044897

코일과 52120A 합산 정확도 (99 %)

주파수정확도 (% 상당 전류)정확도 (% 52120A 범위)
DC0.70.7
10 ~ 65 Hz0.70.7
65 ~ 300 Hz0.70.7
300 Hz ~ 1 kHz0.70.7
1 ~ 3 kHz0.81.0
3 ~ 6 kHz1.51.0
6 ~ 10 kHz5.01.0

활용 분야

집게형 클램프미터를⁣ 교정하는 현장

  • 집게형 클램프미터 교정 — 3000 A 상당까지 대전류 클램프의 지시값을 확인합니다.
  • 교정기관 — 52120A와 함께 대전류 교정 구성을 갖춰 클램프미터 교정 업무에 활용합니다.
  • 전기 설비 계측 — 수전 설비에서 사용하는 대전류 클램프 전류계의 측정값을 점검합니다.
FLUKE CALIBRATION 52120A/COIL 3KA - 전류 코일 안에 클램프 미터를 올려 교정하는 모습
전류 코일 안에 클램프 미터를 올려 교정하는 모습

선택 가이드

교정 대상에 맞는⁣ Fluke 전류 코일 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
집게형 클램프미터를 3000 A까지 교정할 때52120A/COIL 3KA25턴으로 3000 A 상당을 만들며, 집게 최소 내부 치수가 26 mm × 36 mm인 대전류 클램프에 맞습니다.
18인치보다 긴 분리형 로고스키 코일을 교정할 때52120A/COIL 6KA50턴으로 6000 A 상당을 만들고 최소 프로브 길이가 500 mm여서 긴 루프를 걸 수 있습니다.
30.2 A급 이하 소형 집게를 5560A 계열로 교정할 때55XXA/COIL 101·2·10턴 중에서 고를 수 있어 안지름 3 mm 집게까지 교정합니다.

구성·옵션

COIL 3KA 본체와⁣ 12 V 전원 구성

구분항목비고
본체52120A/COIL3KA25턴 전류 코일, 품번 4044897
옵션 전원52120A/COIL12V12 V DC 전원
전류원52120A 증폭기120 A 연속 출력
FLUKE CALIBRATION 52120A/COIL 3KA - 반원형 코일 하우징이 있는 교정용 전류 코일
반원형 코일 하우징이 있는 교정용 전류 코일
