교정기 출력을 AC 120 A까지 키우는 트랜스컨덕턴스 증폭기
Fluke Calibration 52120A 트랜스컨덕턴스 증폭기 출력 전류 (최대) : 2 A rms 입력 전류 (최대) : 200 mA rms 전류 게인 : 10
견적 받기Fluke Calibration 한국 공식 대리점

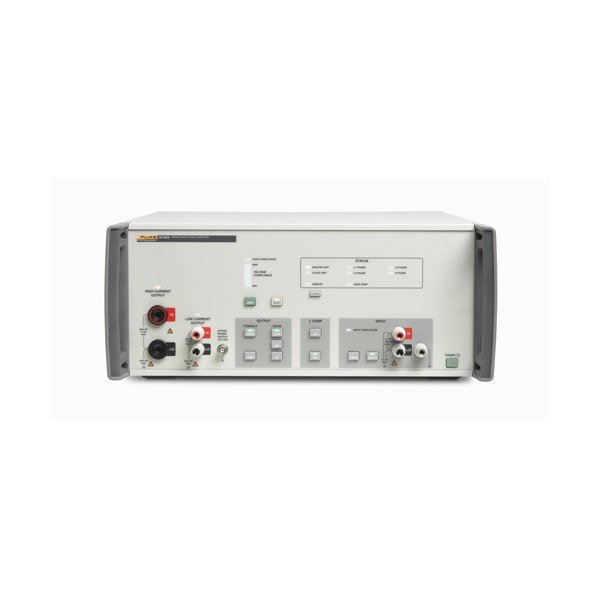

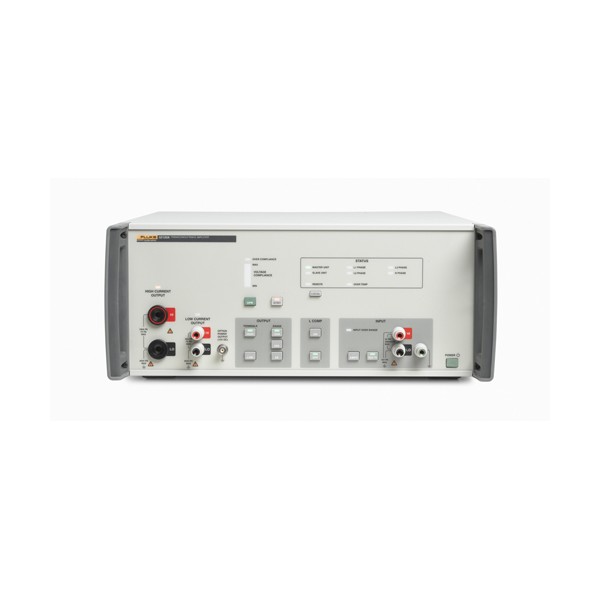

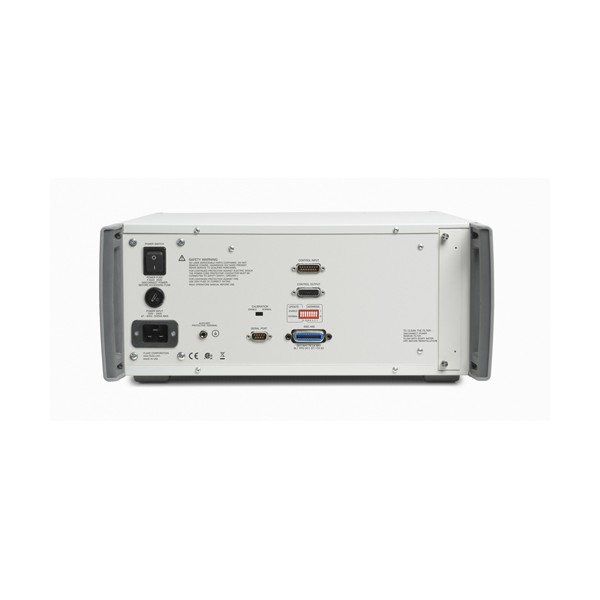

Fluke Calibration 52120A는 교정기의 전압·전류 신호를 AC 120 A, DC 100 A 전류로 증폭하는 트랜스컨덕턴스 증폭기(Transconductance Amplifier, 전류 앰프)입니다. 코일을 더하면 6000 A 상당까지 확장되므로 클램프미터와 로고스키 코일 같은 대전류 센서의 교정 전류원을 구성할 수 있습니다.
2 A·20 A·120 A 세 범위가 DC~10 kHz를 출력합니다. 위상각 정확도가 0.006°이고 부하에 따른 위상 변화가 60 Hz에서 0.001° 미만이어서, 전력 계측기와 전력 품질 분석기의 전류 입력을 교정하는 위상 기준으로도 사용합니다. 6105A와 폐루프로 연결하면 AC 정확도가 140 ppm 이내로 들어오며, 이 증폭기는 (주)테솔이 국내에 공식 공급합니다.
특징
52120A 대전류 교정 구성을 좌우하는 특징
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 세 개의 출력 범위 | 2 A·20 A·120 A 범위를 게인 10·100·1000으로 나누므로 낮은 전류 교정점에서도 해당 범위의 정확도를 적용할 수 있습니다. |
| 코일 확장 | COIL 3KA(25턴)와 COIL 6KA(50턴)가 120 A를 3000 A, 6000 A 상당으로 환산하므로 클램프미터와 로고스키 코일을 전 범위에서 점검할 수 있습니다. |
| 폐루프 연동 | 6105A·6100B 전력 표준기와 폐루프로 연결하면 단독 운전보다 AC 정확도 항목이 개선됩니다. |
| 1 mH 유도 부하 구동 | 코일처럼 유도성이 큰 부하도 컴플라이언스 전압 한계 안에서 구동하므로 대전류 코일을 직접 연결할 수 있습니다. |
| 병렬 운전 | 3대 병렬로 단상 360 A, 단독 운전에서는 최대 10대를 묶어 1,200 A까지 대전류 교정점을 구성합니다. |
| GPIB 원격 제어 | GPIB로 원격 운전할 수 있어 자동 교정 절차에 포함합니다. |

코일 선택
피교정기 형태에 맞는 52120A 코일 선택
집게형 클램프미터는 25턴 52120A/COIL3KA로 3000 A 상당까지, 18인치보다 긴 분리형 로고스키 코일은 50턴 52120A/COIL6KA로 6000 A 상당까지 교정합니다. 6000 A 상당은 코일에 실제로 흐르는 전류가 아니라 감은 수로 만든 값이므로, 코일 입력은 최대 120 A로 제한됩니다.

증폭기와 코일을 잇는 교정 구성
교정기의 신호를 52120A 입력에, 52120A 출력을 코일에 연결하는 구성에서 컴플라이언스 전압은 최대 4.5 Vrms입니다. 코일은 12 V로 동작하며 52120A/COIL12V 전원을 사용합니다. 입력원으로는 2 V 또는 200 mA를 출력하는 교정기, 신호 발생기, 전원을 모두 사용할 수 있습니다.
구성 조건
52120A 호환 교정기와 정확도 구성

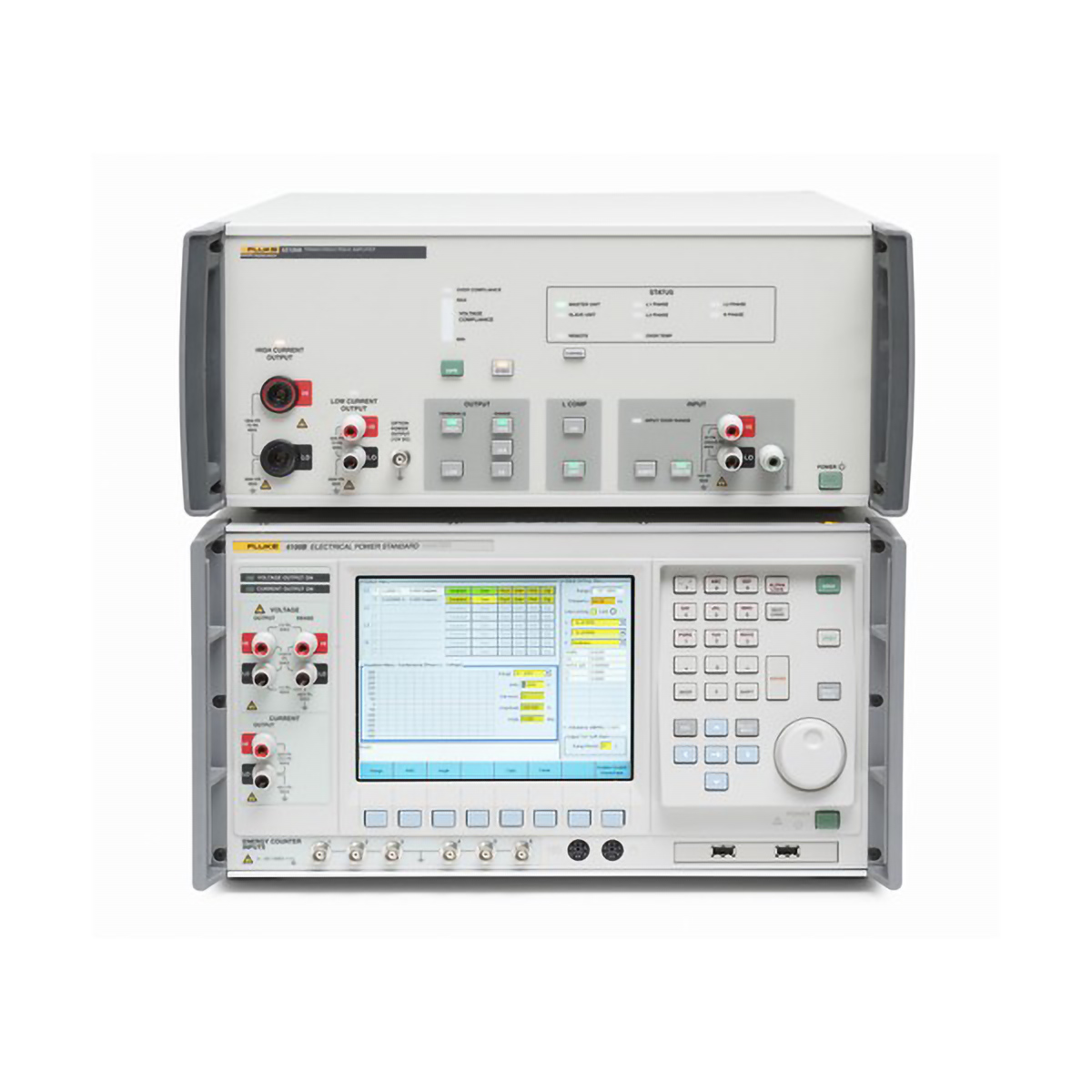

호환 목록에는 5500A·5520A·5522A 멀티제품 교정기, 5700A·5720A·5730A 다기능 교정기, 5080A, 9100 시스템이 있으며, 6105A·6100B 전력 표준기와는 폐루프로 연결합니다. 폐루프 구성에서는 AC 정확도가 140 ppm 이내이고, 증폭기만 단독으로 운전할 때는 DC 160 ppm 이내, AC 350 ppm 이내입니다.
교정 관리
52120A 증폭기를 포함한 소급 체계
증폭기는 결과에 영향을 주는 교정 대상이므로, 교정기·증폭기·코일로 이어진 구성 전체에 소급성이 필요합니다. 사양은 99 %(k = 2.58)와 95 %(k = 2.00) 두 신뢰수준으로 제시되므로, 불확도 예산에는 같은 신뢰수준 열의 값을 사용하세요. 증폭기 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 구성을 알려 주시면 확인해 드립니다.

사양
52120A 3개 출력 범위와 일반 사양
| 항목 | 2 A 범위 | 20 A 범위 | 120 A 범위 |
|---|---|---|---|
| 출력 전류 (최대) | 2 A rms | 20 A rms | 120 A rms (DC 100 A) |
| 입력 전류 (최대) | 200 mA rms | 200 mA rms | 120 mA rms (DC 100 mA) |
| 전류 게인 | 10 | 100 | 1000 |
| 입력 전압 (최대) | 2 V rms | 2 V rms | 1.2 V rms (DC 1.0 V) |
| 트랜스컨덕턴스 | 1 S | 10 S | 100 S |
120 A 범위의 주파수별 한계
| 주파수 | 최대 출력 전류 | 최대 입력 전류 | 최대 입력 전압 |
|---|---|---|---|
| DC | ±100 A | ±100 mA | ±1.0 V |
| 10 Hz 미만 | 100 A pk (70 A rms) | 100 mA pk (70 mA rms) | 1.0 V pk (0.7 V rms) |
| 10 Hz ~ 10 kHz | 170 A pk (120 A rms) | 170 mA pk (120 mA rms) | 1.7 V pk (1.2 V rms) |
시리즈 공통 사양
| 항목 | 사양 |
|---|---|
| 2 A·20 A 범위 주파수 | DC ~ 10 kHz 전 구간에서 전체 출력 전류 |
| 최대 컴플라이언스 전압 | 4.5 Vrms (6.4 Vpeak), 6.4 V dc (120 A 범위는 1 kHz의 4.5 V에서 10 kHz의 약 3 V로 감소) |
| 입력 동상 제거비(CMRR) | DC 80 dB, 10 kHz까지 직선으로 감소해 40 dB |
| 입력 임피던스 | 전압 입력 1 MΩ 초과, 전류 입력 10 Ω |
| 유도 부하 구동 | 1 mH 부하 (최대 주파수 F = 4.5 / (2π · I · L), I: 전류, L: 총 인덕턴스) |
| 출력 격리 (전류 단자 대 접지) | DC ~ 850 Hz: 600 Vrms, 850 Vpeak / 850 Hz ~ 3 kHz: 100 Vrms, 142 Vpeak / 3 kHz ~ 10 kHz: 33 Vrms, 47 Vpeak (출력 전류 2 A rms 이하) |
| DC 정확도 (단독) | 160 ppm 이내 |
| AC 정확도 (단독) | 350 ppm 이내 |
| AC 정확도 (6105A 폐루프) | 140 ppm 이내 |
| 위상각 정확도 | 0.006° |
| 부하 의존 위상각 | 60 Hz에서 0.001° 미만, 6 kHz에서 0.006° |
| 사양 신뢰수준 | 99 %(k = 2.58), 95 %(k = 2.00) |
| 안정 동작 최대 인덕턴스 | 폐루프: LCOMP OFF 100 µH, LCOMP ON 400 µH(2 A·20 A 범위)·100 µH(120 A 범위) / 단독: LCOMP OFF 100 µH, LCOMP ON 1 mH |
| 병렬 운전 | 폐루프 3대 360 A (단상), 단독 마스터 1대와 슬레이브 9대 최대 10대 1,200 A |
| 원격 제어 | GPIB |
| 액세서리 코일 | 52120A/COIL3KA 25턴 3000 A, 52120A/COIL6KA 50턴 6000 A, 52120A/COIL12V 12 V DC 전원 |
| 크기 (H × W × L) | 받침발 포함 192 × 432 × 645 mm, 받침발 제외 178 × 432 × 645 mm |
| 무게 | 25 kg |
| 소비 전력 | 1500 VA 미만 |
| 입력 전원 | 100 ~ 240 V, ±10 % 변동 허용, 47 ~ 63 Hz |
| 과도 전압 | 임펄스 내성, IEC 60364-4-443 Category II |
| 동작 온도 / 교정 온도 범위 | 5 ~ 35 °C / 16 ~ 30 °C |
| 보관 온도 / 운송 온도 | 0 ~ 50 °C / -20 ~ 60 °C (100시간 미만) |
| 예열 시간 | 마지막 예열 이후 경과 시간의 2배, 최대 1시간 |
| 동작 상대 습도 (비응축) | 5 ~ 31 °C에서 80 % 미만, 35 °C까지 직선으로 50 % |
| 보관 상대 습도 (비응축) | 0 ~ 50 °C에서 95 % 미만 |
| 고도 | 동작 2,500 m 이하, 비동작 12,000 m 이하 |
| 충격·진동 | MIL-PRF-28800F Class 3 |
| 설계 표준 | EN 61010-1:2010, CAN/CSA-22.2 No 61010.1-04, ANSI/UL 61010-1:2004, EN 61326-1:2006, CISPR 11(EN 55011:2004), FCC Part 15 Subpart B Class A, CE 마크 |
| 사용 환경 | 실내 전용, 오염도 2 |
| 부품 번호 | 4044885 |
전류 정확도 — 6105A·6100B 폐루프 연결 (±(출력 % + 범위 %), 1년, tcal ±5 °C)
| 주파수 | 6105A 99 % | 6100B 99 % | 6105A 95 % | 6100B 95 % |
|---|---|---|---|---|
| DC | 0.015 % + 0.010 % | 0.022 % + 0.025 % | 0.012 % + 0.008 % | 0.017 % + 0.019 % |
| 10 Hz ~ 850 Hz | 0.011 % + 0.003 % | 0.018 % + 0.003 % | 0.009 % + 0.002 % | 0.021 % + 0.002 % |
| 850 Hz ~ 6 kHz | 0.052 % + 0.005 % | 0.052 % + 0.005 % | 0.040 % + 0.004 % | 0.040 % + 0.004 % |
위상각 정확도 — 폐루프 연결 (도)
| 주파수 | 99 % | 95 % |
|---|---|---|
| 10 ~ 69 Hz | 0.006 | 0.005 |
| 69 ~ 180 Hz | 0.012 | 0.009 |
| 180 ~ 450 Hz | 0.025 | 0.020 |
| 450 ~ 850 Hz | 0.045 | 0.035 |
| 850 Hz ~ 3 kHz | 0.325 | 0.250 |
| 3 ~ 6 kHz | 0.645 | 0.500 |
왜곡 — 폐루프 연결 (LCOMP OFF / ON)
| 범위 | 주파수 | LCOMP OFF | LCOMP ON |
|---|---|---|---|
| 2 A | 16 Hz ~ 850 Hz | -76 dB, 42 µA | -70 dB, 83 µA |
| 2 A | 850 Hz ~ 6 kHz | -52 dB, 662 µA | -46 dB, 1.3 mA |
| 2 A | 6 kHz ~ 10 kHz | -40 dB, 2.6 mA | -35 dB, 4.7 mA |
| 20 A | 16 Hz ~ 850 Hz | -76 dB, 418 µA | -60 dB, 2.6 mA |
| 20 A | 850 Hz ~ 6 kHz | -52 dB, 6.6 mA | -42 dB, 20.9 mA |
| 20 A | 6 kHz ~ 10 kHz | -40 dB, 26.4 mA | -35 dB, 46.9 mA |
| 120 A | 16 Hz ~ 850 Hz | -76 dB, 2.5 mA | -60 dB, 15.8 mA |
| 120 A | 850 Hz ~ 6 kHz | -52 dB, 39.7 mA | -42 dB, 125.7 mA |
| 120 A | 6 kHz ~ 10 kHz | -40 dB, 158.2 mA | -35 dB, 281.3 mA |
왜곡 — 단독 운전 (LCOMP OFF / ON)
| 주파수 | LCOMP OFF | LCOMP ON |
|---|---|---|
| 10 ~ 65 Hz | -60 dB, 0.1 % | -60 dB, 0.1 % |
| 65 ~ 300 Hz | -60 dB, 0.1 % | -50 dB, 0.3 % |
| 300 Hz ~ 1 kHz | -54 dB, 0.2 % | -50 dB, 0.3 % |
| 1 ~ 3 kHz | -46 dB, 0.5 % | 규정 없음 |
| 3 ~ 6 kHz | -46 dB, 0.5 % | 규정 없음 |
| 6 ~ 10 kHz | -40 dB, 1.0 % | 규정 없음 |
활용 분야
52120A로 대전류 계측기를 교정하는 현장
- 전력 계측기 제조 — 전력 계측기와 전력 품질 분석기의 전류 입력을 위상 기준과 함께 교정합니다.
- 교정기관과 표준 연구소 — 교정기 출력을 120 A급으로 키워 대전류 소급 구성을 만듭니다.
- 클램프미터와 로고스키 코일 교정 — 코일을 조합해 3000 A, 6000 A 상당 전류를 인가하고 지시값을 확인합니다.
- 전류 션트·변류기 점검 — 증폭기 출력으로 션트와 CT의 변환 오차를 측정합니다.
선택 가이드
피교정기에 맞는 코일·교정기 선택 기준
| 이럴 때 (현장 조건·용량·규격) | 권장 모델 | 선택 이유 |
|---|---|---|
| 집게형 클램프미터를 3000 A까지 교정할 때 | 52120A/COIL3KA | 25턴으로 3000 A 상당을 만들고, 집게 최소 내부 치수가 26 mm × 36 mm여서 집게형 클램프미터에 맞습니다. |
| 18인치보다 긴 로고스키 코일을 6000 A까지 교정할 때 | 52120A/COIL6KA | 50턴으로 6000 A 상당을 만들며, 최소 프로브 길이가 500 mm여서 긴 로고스키 코일에 맞습니다. |
| 전압 1100 V와 전류 11 A 구간이 필요할 때 | 5725A | 120 A가 아니라 5700A 시리즈의 전압·전류 확장 범위를 맡으므로 1100 V·11 A 구간에 맞습니다. |
구성·옵션
52120A 본체와 액세서리 코일
| 구분 | 항목 | 비고 |
|---|---|---|
| 본체 | 52120A 트랜스컨덕턴스 증폭기 | 기본 구성 |
| 액세서리 | 52120A/COIL3KA | 코일, 25턴, 3000 A |
| 액세서리 | 52120A/COIL6KA | 코일, 50턴, 6000 A |
| 액세서리 | 52120A/COIL12V | 코일용 12 V DC 전원 |
관련 제품
52120A와 함께 보는 교정 확장 장비
52120A로 단상 360 A 이상이 필요하면 어떻게 구성합니까?
여러 대를 병렬로 연결하세요. 폐루프에서는 3대로 단상 360 A, 단독 운전에서는 마스터 1대와 슬레이브 9대로 최대 1,200 A까지 출력합니다.
52120A 입력 신호는 어떤 장비에서 받습니까?
2 V 또는 200 mA를 출력하는 교정기, 신호 발생기, 전원이면 입력원으로 사용할 수 있습니다. 연결 전에 교정기의 출력 범위가 52120A 입력 한계 안에 드는지 확인하세요.
52120A는 유도성 부하를 어디까지 구동할 수 있습니까?
1 mH 유도 부하까지 구동합니다. 컴플라이언스 전압이 최대 4.5 Vrms이므로 전류가 크거나 주파수가 높을수록 구동할 수 있는 인덕턴스가 줄어듭니다.
52120A 증폭기도 따로 교정해야 합니까?
네, 결과에 영향을 주는 장비이므로 교정 대상입니다. 교정기, 증폭기, 코일로 이어진 구성 전체가 소급성을 갖추도록 이력을 관리하세요.
FAQ 자주묻는 질문
-
52120A로 단상 360 A 이상이 필요하면 어떻게 구성합니까?
여러 대를 병렬로 연결하세요. 폐루프에서는 3대로 단상 360 A, 단독 운전에서는 마스터 1대와 슬레이브 9대로 최대 1,200 A까지 출력합니다.
-
52120A 입력 신호는 어떤 장비에서 받습니까?
2 V 또는 200 mA를 출력하는 교정기, 신호 발생기, 전원이면 입력원으로 사용할 수 있습니다. 연결 전에 교정기의 출력 범위가 52120A 입력 한계 안에 드는지 확인하세요.
-
52120A는 유도성 부하를 어디까지 구동할 수 있습니까?
1 mH 유도 부하까지 구동합니다. 컴플라이언스 전압이 최대 4.5 Vrms이므로 전류가 크거나 주파수가 높을수록 구동할 수 있는 인덕턴스가 줄어듭니다.
-
52120A 증폭기도 따로 교정해야 합니까?
네, 결과에 영향을 주는 장비이므로 교정 대상입니다. 교정기, 증폭기, 코일로 이어진 구성 전체가 소급성을 갖추도록 이력을 관리하세요.
