MODEL
5725A
브랜드
FLUKE CALIBRATION

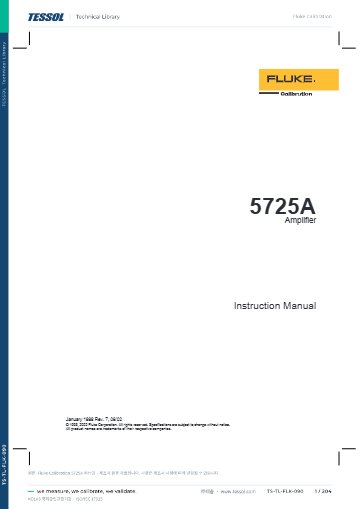

제품 자료
제품문의 구매하기

5700A 시리즈 교정기 출력을
1100 V까지 넓히는 증폭기

Fluke Calibration 5725A 증폭기 · 5730A/5700A 시리즈용

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5725A는 5730A·5720A·5700A 교정기에 연결해 AC 전압을 1100 V rms, 전류를 11 A까지 확장하는 전압·전류 증폭기(Amplifier, 5700A 시리즈 확장 앰프)입니다. 전압과 전류의 출력 단자가 나뉘어 있어 고전압 교정 중에도 리드를 옮기지 않아도 됩니다.

고전압은 교정기의 전면·후면 바인딩 포스트에서, 대전류는 5725A의 OUTPUT 바인딩 포스트에서 출력됩니다. 그래서 전류 입력 단자가 따로 있는 멀티미터라면 시험 중 리드를 옮길 일이 거의 없습니다. AC 범위가 750 V에서 100 kHz, 1100 V에서 30 kHz까지 이어져 자동 절차의 연결 단계도 줄어드는 이 증폭기는 (주)테솔이 국내에 공식 공급합니다.

1100 V

AC 전압 상한(rms)

±11 A

DC 전류 범위

100 kHz

750 V 구간 AC 상한

1000 pF

용량성 부하 상한

특징

고전압과 대전류를 함께 넓히는
5725A 증폭기 구성

핵심 특징현장에서 달라지는 점
AC 전압 1100 V rms 확장220 V ~ 1100 V rms 구간이 5700A 시리즈 교정기 단자에서 출력되므로, 고전압 멀티미터와 전압계를 케이블 교체 없이 점검할 수 있습니다.
DC ±11 A · AC 11 A rms 전류1 A ~ 11 A rms(40 Hz ~ 10 kHz) 구간과 DC 전류를 증폭기 하나로 출력해 멀티미터 전류 단자의 가장 높은 범위까지 교정합니다.
전류 전용 OUTPUT 단자확장 범위 전류만 5725A 단자에서 나오므로 전압 리드와 전류 리드를 바꿔 꽂는 실수를 막아 줍니다.
인터페이스 케이블 제어구성품인 인터페이스 케이블로 5700A 시리즈 교정기가 직접 제어하므로 별도 컨트롤러가 필요 없습니다.
용량성 부하 1000 pF부하 용량의 상한이 정해져 있으니 케이블과 프로브의 정전용량을 합산해 미리 검토하세요.

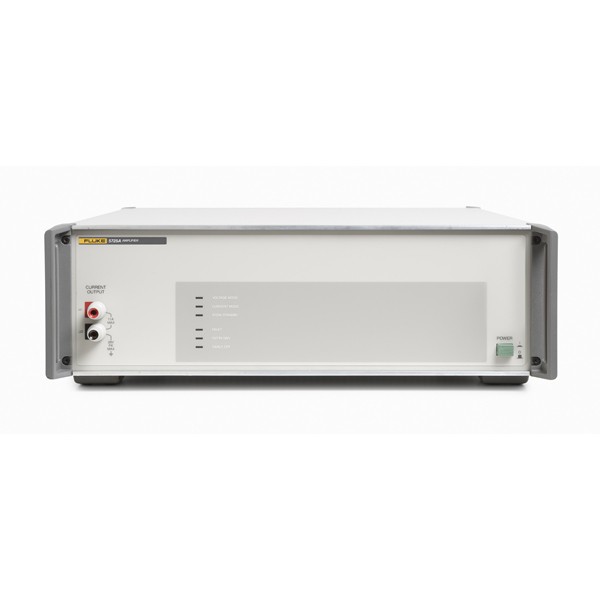

FLUKE CALIBRATION 5725A - 증폭기 본체 전면부와 출력 단자
증폭기 본체 전면부와 출력 단자

단자 구성

5725A 전압·전류
출력 단자 구분

AC 전압은 5700A 시리즈 교정기의 전면 또는 후면 바인딩 포스트에서, 전류는 5725A의 전면 또는 후면 OUTPUT 바인딩 포스트에서 출력됩니다. 5725A OUTPUT 단자는 AC·DC 확장 범위 전류 전용이므로, 전압 구간을 교정할 때는 5725A 쪽에 리드를 연결하지 않습니다.

리드 이동을 줄이는 자동 절차

전류 입력 단자가 따로 있는 멀티미터를 교정할 때는 전압 리드를 교정기에, 전류 리드를 5725A에 연결해 둔 채 단계만 진행하면 됩니다. 연결을 바꾸는 단계가 줄어 자동 교정 절차의 실행 시간과 결선 오류 위험이 함께 줄어듭니다.

부하 조건

주파수와 부하로 정해지는
5725A 출력 한계

고전압 출력의 부하 전류는 5 kHz 미만에서 50 mA, 그 이상에서 70 mA까지입니다. 1100 V는 30 kHz까지, 750 V는 100 kHz까지 출력됩니다. 용량성 부하는 최대 1000 pF이므로 긴 케이블이나 고전압 프로브를 쓸 때는 합산 정전용량을 먼저 계산하세요.

교정

교정기와 증폭기를 함께 보는
5725A 교정 구성

5725A를 거친 구간의 불확도는 연결한 교정기의 사양과 함께 구성별로 평가하므로, 교정 성적서도 교정기와 증폭기를 한 세트로 관리합니다. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사양

5725A 전압·전류 확장 범위와
연결 조건

항목사양
AC 전압220 V ~ 1100 V rms, 최대 70 mA (5 kHz 미만 50 mA), 40 Hz ~ 30 kHz
AC 전압 (고주파)220 V ~ 750 V rms, 최대 70 mA, 30 kHz ~ 100 kHz
DC 전류0 A ~ ±11 A
AC 전류1 A ~ 11 A rms, 40 Hz ~ 10 kHz
용량성 부하최대 1000 pF
주파수 한계750 V에서 100 kHz, 1100 V에서 30 kHz
제어5700A 시리즈 교정기, 5725A에 포함된 인터페이스 케이블로 연결
전압 출력 단자5700A 시리즈 전면 또는 후면 바인딩 포스트
전류 출력 단자5725A 전면 또는 후면 OUTPUT 바인딩 포스트 (AC·DC 확장 범위 전류 전용)
연결 교정기5730A, 5720A, 5700A

활용 분야

5725A가 쓰이는
고전압·대전류 교정 현장

  • 고전압 교정 — 5730A 단자에서 1100 V rms까지 교정 전압을 출력합니다.
  • 대전류 측정기 교정 — 5725A 단자로 11 A까지 전류를 출력해 멀티미터 전류 단자를 점검합니다.
  • 구형 5700A 시리즈 라인 — 5720A와 5700A에도 같은 방식으로 연결해 출력 범위를 넓힙니다.
  • 자동 절차 운용 — 연결을 바꾸는 단계를 줄여 반복 교정의 작업 시간을 단축합니다.

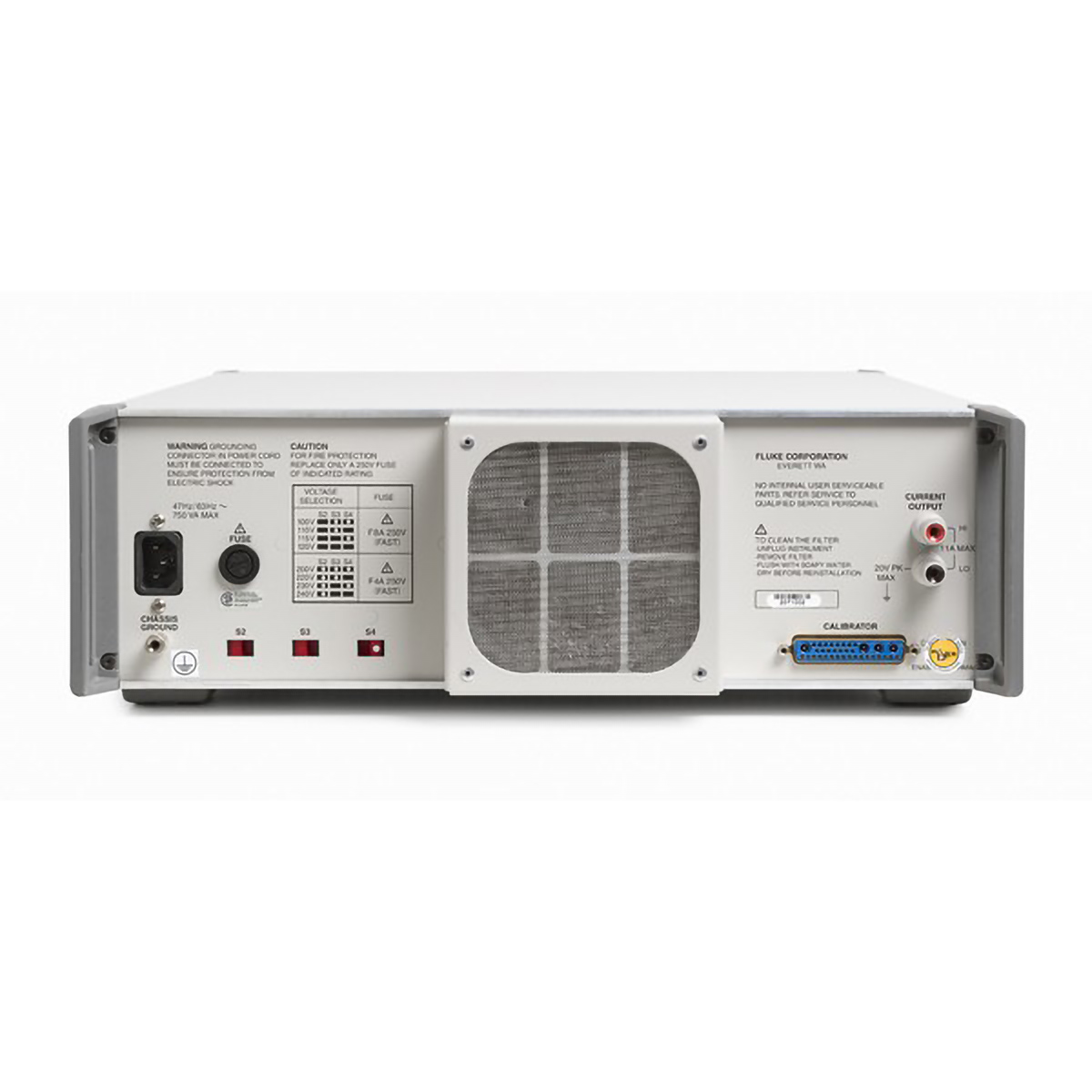

FLUKE CALIBRATION 5725A - 냉각 팬과 전원부, 커넥터가 있는 후면부
냉각 팬과 전원부, 커넥터가 있는 후면부

선택 가이드

교정기별로 고르는
5725A 조합 기준

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
8.5자리 멀티미터 교정에 1100 V와 11 A 구간이 필요하다면5730A + 5725A5730A 옵션 목록에 포함된 조합으로, 전압은 5730A 단자에서 그대로 출력해 결선을 바꿀 일이 적습니다.
기존 5720A 라인의 전압·전류 범위를 넓히려면5720A + 5725A5730A 이전 세대 교정기에도 같은 방식으로 연결합니다.
전류를 DC 100 A, AC 120 A급까지 넓혀야 한다면52120A5725A는 11 A까지이지만, 52120A는 DC 100 A, AC 120 A까지 출력해 대전류 구간을 맡습니다.

구성·옵션

5725A 기본 구성과
연결 장비

구분항목비고
구성5725A 증폭기본체
구성인터페이스 케이블5725A에 포함
별매52120A 트랜스컨덕턴스 증폭기전류 120 A, 코일과 함께 6000 A 상당
연결 교정기5730A · 5720A · 5700A5700A 시리즈 전면 또는 후면 단자
