Fluke Calibration 5080A 다기능 교정기(하이컴플라이언스)

MODEL: 5080A
브랜드: FLUKE CALIBRATION

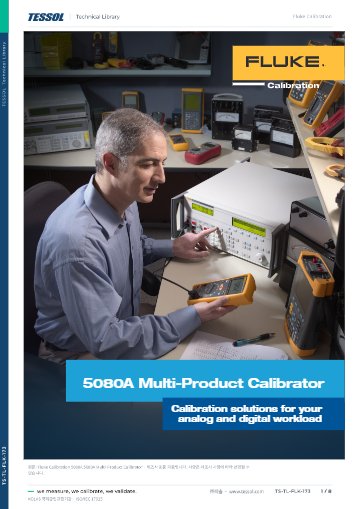

제품 자료: 5080A Multi-Product Calibrator 데이터시트(영문)

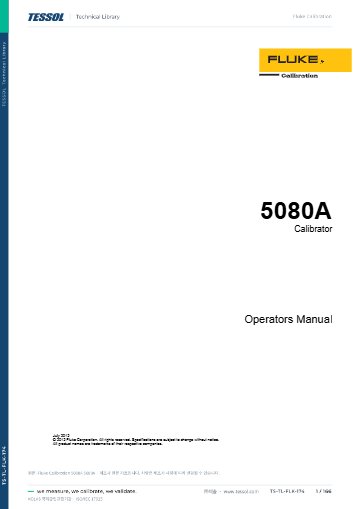

5080A 사용 설명서(영문)

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

부하가 큰 아날로그 미터를
구동해 교정하는 다기능 교정기

Fluke Calibration 5080A 하이컴플라이언스 다기능 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5080A는 DC 전류 50 V, AC 전류 44 V의 높은 컴플라이언스를 갖춘 하이컴플라이언스 다기능 교정기(Multi-Product Calibrator)입니다. 아날로그 미터와 패널 미터, 와트미터처럼 부하가 큰 계측기를 구동하며, 1020 V와 20.5 A 범위에서 설정값의 ±0.025 % 정확도로 출력합니다.

AC 전압 출력은 800 mA 부하까지 견디고 AC 전력은 역률 1 기준 20.5 kW까지 출력하므로, 멀티미터와 와트미터는 물론 코일을 연결한 클램프미터까지 한 대로 교정할 수 있습니다. 출력단에는 외부에서 잘못 인가된 위험 전압을 차단하는 보호 회로가 있으며, 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

50 V

DC 전류 컴플라이언스

800 mA

AC 전압 최대 부하

20.5 kW

AC 전력 상한(PF = 1)

±0.025 %

DC 전압 Best(1년, 99 %)

특징

5080A 한 대로 하는
고부하 미터 교정

핵심 특징	현장에서 달라지는 점
높은 전류 컴플라이언스	바늘 미터의 큰 코일 저항과 와이어 저항에도 출력 전압이 부족하지 않아 지시값이 흔들리지 않습니다.
600 mA·800 mA 부하 능력	DC 전압 출력은 600 mA, AC 전압 출력은 800 mA 부하까지 견디므로 전력계의 전압 회로도 구동할 수 있습니다.
내장 보호 회로	출력단에 외부 전압이 잘못 걸려도 회로가 손상되기 전에 차단하므로 교정 중 사고 위험이 줄어듭니다.
3.5·4.5자리 DMM 대응	저정밀 디지털 멀티미터의 전압·전류·저항 교정점을 교정기 한 대에서 모두 처리합니다.
역률 1 기준 20.5 kW 전력 출력	와트미터와 전력계를 DC·AC 전력 범위에서 한 대로 교정하므로 별도의 전력 표준기를 구성하지 않아도 됩니다.
MEG·SC 옵션	고저항 출력(MEG)과 200 MHz 스코프 교정(SC)을 필요할 때 추가할 수 있어 교정 범위를 단계적으로 넓힙니다.

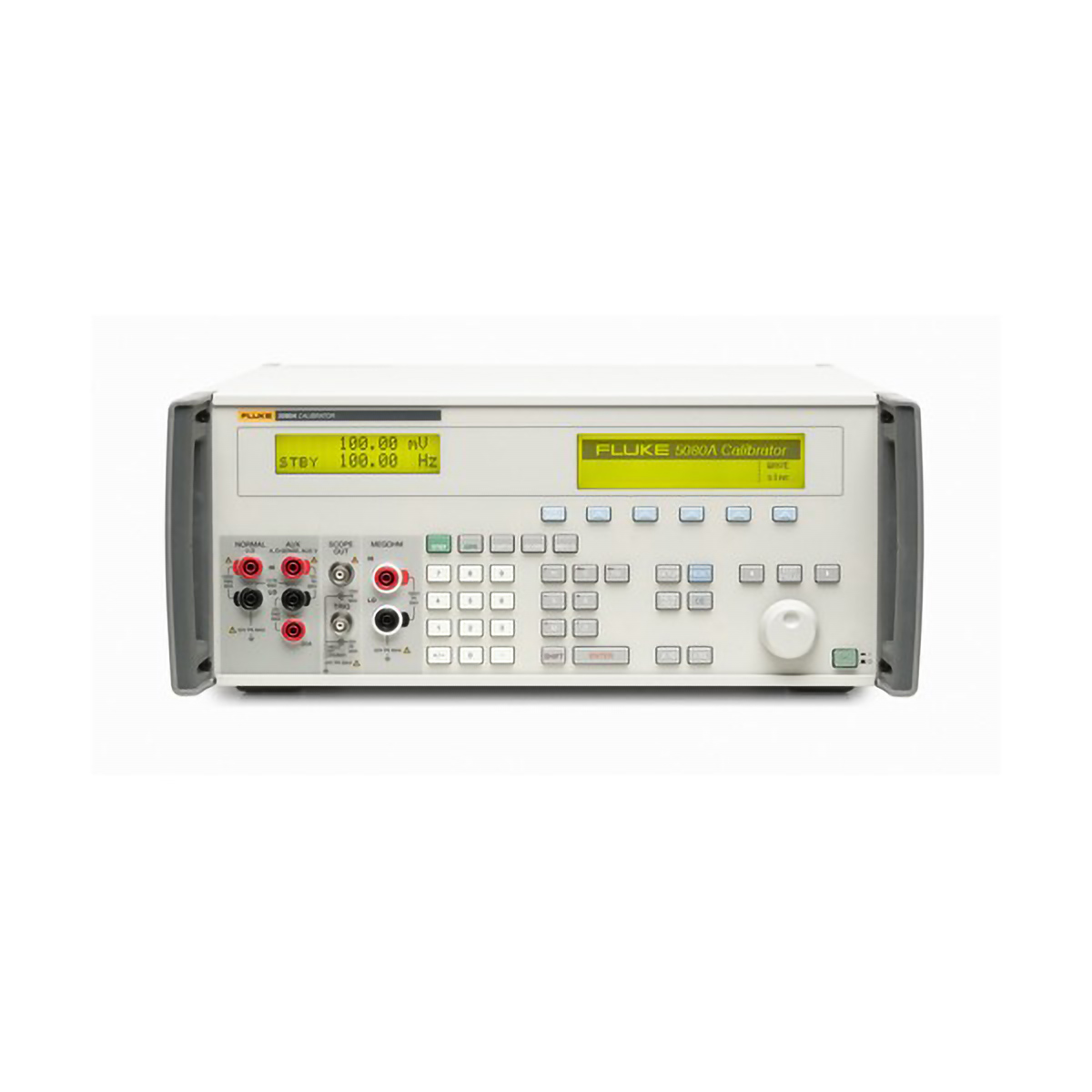

표시창과 키패드, 출력 단자가 있는 교정기 전면

컴플라이언스

5080A와 다른 교정기의
부하 능력 비교

아날로그 미터는 지시 코일의 저항 때문에 같은 전류를 흘리는 데도 높은 출력 전압이 필요합니다. 5080A는 DC 전류 50 V, AC 전류 44 V의 컴플라이언스로 이 조건을 충족합니다. 바늘 미터 비중이 큰 교정실이라면 아래 표의 수치를 보유한 교정기와 먼저 비교하세요.

교정기	DC 전압 부하	AC 전압 부하	DC 전류 컴플라이언스	AC 전류 컴플라이언스
5080A	600 mA	800 mA	50 V	44 V
9100	20 mA	20 mA	4 V	4 V
5500A	10 mA	10 mA	4.5 V	3 V
5520A	10 mA	10 mA	7 V	5 V
5700A / 5720A	50 mA	50 mA	10 V	7 V

지시값이 흔들리지 않는 아날로그 미터 구동

바늘 미터는 전류가 흐르는 동안 지시 코일이 열을 받아 저항이 변하므로, 컴플라이언스가 낮은 교정기로는 출력이 도중에 떨어져 눈금이 밀립니다. 5080A는 출력 여유가 커서 교정점마다 같은 전류를 유지합니다.

클램프 교정

5080A와 코일로
1000 A rms까지 클램프 교정

코일을 연결하면 대부분의 클램프미터를 1000 A rms까지 교정할 수 있습니다. 50턴 코일 5500A/COIL과 10턴·50턴을 고르는 9100-200 코일 가운데 클램프의 최대 전류와 집게 크기에 맞는 것을 고르세요. 이보다 큰 전류는 52120A 증폭기와 조합합니다.

클램프미터에 코일을 물린 교정 구성

5080A 출력 단자에서 코일로 리드를 연결하고, 클램프를 코일 창에 물린 뒤 교정점을 차례로 올립니다. 코일의 정격 전류를 넘기지 않도록 교정점별 코일 전류를 미리 계산해 두세요.

사용 방법

5080A 교정기
5080/CAL로 자동 교정하는 순서

5080A는 뒷면 RS-232와 Ethernet 포트로 명령을 받아 원격으로 동작합니다. 5080/CAL 소프트웨어는 RS-232로 5080A를 제어하며 교정 절차 작성, 실행, 성적서 출력까지 한 프로그램에서 진행합니다.

소프트웨어·도구	하는 일
5080/CAL	메뉴식 절차 설계, 시험 단계 마법사·허용 한계 계산, 보고서·성적서 설계, 자산·교정 기록 관리
MET/CAL · MET/TRACK	MET/CAL은 수동 교정 소프트웨어이며 MET/BASE와 MET/TRACK이 필요(옵션)
USB to RS-232 Cable Adapter (3525836)	USB 포트만 있는 PC와 RS-232 연결(표준 구성품)
RS43 · 884X-ETH	RS-232 인터페이스 케이블, Ethernet 케이블(옵션)

처음 연결하는 순서

순서	할 일
1	RS-232 케이블과 USB to RS-232 Cable Adapter로 5080A 뒷면 RS-232 포트를 PC에 연결하세요.
2	PC에 5080/CAL을 설치합니다. Windows XP SP3, Vista, Windows 7과 .NET Framework 3.0 이상이 필요합니다.
3	5080/CAL의 절차 설계 화면에서 시험마다 한 줄씩 동작과 기능을 고르고 시험값과 허용 한계를 입력하세요.
4	자산 목록에서 교정할 품목을 고르고 절차를 선택해 교정을 실행합니다.
5	허용 범위를 벗어난 값은 빨간색으로 표시되며, 결과는 템플릿으로 보고서와 성적서를 만들어 저장하세요.

5080/CAL의 데이터베이스는 네트워크가 필요하지 않습니다. 바코드 스캐너를 지원합니다.

사양

5080A 20.5 A 범위의
상세 교정 사양

항목	사양
DC 전압	0 ~ ±1020 V, Best 1년 설정값의 ±0.025 %
DC 전류	0 ~ ±20.5 A, Best 1년 설정값의 ±0.025 %
저항	0 ~ 190 MΩ (×1, ×1.9 단계 19개 값), Best 1년 설정값의 ±0.025 %
AC 전압	1 mV ~ 1020 V (45 Hz ~ 1 kHz, 사인파), Best 1년 ±0.25 %
AC 전류	29 mA ~ 20.5 A (45 Hz ~ 1 kHz, 사인파), Best 1년 ±0.25 %
AC 전력	10.9 mW ~ 20.5 kW (45 ~ 65 Hz, PF = 1), Best 1년 ±0.36 %
DC 전력	10.9 mW ~ 20.5 kW, Best 1년 설정값의 ±0.125 %
위상	0 ~ ±179.99° (45 Hz ~ 1 kHz), Best 1년 ±0.25°
주파수	45 Hz ~ 1 kHz, Best 1년 설정값의 ±50 ppm
최대 부하 (전압 출력)	DC 전압 600 mA, AC 전압 800 mA
전류 컴플라이언스	DC 전류 50 V, AC 전류 44 V
절연저항 (MEG 옵션)	10 kΩ ~ 10 GΩ, 18 GΩ 단일 값 추가, 0.2 %
절연 전압 (MEG 옵션)	0 ~ 1575 V dc 피크, 1 %
연속성 저항 (MEG 옵션)	1 Ω ~ 5.9 kΩ (16개 값), 0.1 %
연속성 전류 (MEG 옵션)	최대 700 mA, 1.2 %
오실로스코프 교정 (SC 옵션)	최대 200 MHz
사양 신뢰수준	99 %
예열 시간	마지막 예열 시간의 2배, 최대 30분
설정 시간	5초 미만 (개별 시간이 따로 정해진 항목 제외)
인터페이스	RS-232, Ethernet
동작 온도	0 ~ 50 °C
교정 온도 (tcal)	15 ~ 35 °C
보관 온도	−20 ~ +70 °C
온도계수	tcal ±5 °C 밖에서 0 ~ 35 °C는 1 °C당 사양의 10 %, 35 °C 초과는 1 °C당 사양의 20 %
동작 습도	30 °C까지 80 % 미만, 40 °C까지 70 % 미만, 50 °C까지 40 % 미만
보관 습도	95 % 미만, 비응축
아날로그 LO 절연	20 V
안전 규격	EN 61010-1:2001, UL 61010-1:2004, 캐나다 C22.2 No. 61010-1-04
EMC 규격	EN 61326-1:2006
정격 전원	100/120/220/240 V 선택, 47 ~ 63 Hz, 600 VA
외형 치수 (H × W × D)	19.3 × 43.2 × 53.8 cm (손잡이 포함 너비 44.3 cm)
무게	22 kg (옵션 제외)
교정 문서	데이터가 포함된 교정 보고서 기본, 17025 공인 보고서는 선택
소프트웨어	5080/CAL

활용 분야

5080A로 고부하 계측기를
교정하는 현장

아날로그 미터 — 바늘형 미터를 정격 전류로 구동해 지시 오차를 교정합니다.
패널 미터 — 배전반에 장착하는 전압계·전류계를 출력 여유가 큰 조건에서 교정합니다.
와트미터·전력계 — DC와 AC 전력 범위를 한 대로 교정합니다.
클램프미터 — 코일을 연결해 대전류 클램프의 지시값을 교정합니다.

선택 가이드

교정 대상에 맞는
5080A 구성 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
아날로그·패널 미터와 와트미터를 주로 교정할 때	5080A	전류 컴플라이언스 50 V와 600 mA·800 mA 부하 능력을 갖춰 부하가 큰 미터를 안정적으로 구동합니다.
200 MHz 이하 오실로스코프도 함께 교정할 때	5080A/SC	스코프 교정 옵션을 본체에 추가하므로 오실로스코프도 같은 벤치에서 교정합니다.
절연저항 시험기를 교정할 때	5080A/MEG	고저항 출력을 18 GΩ까지 넓히고 절연 전압을 측정하므로 절연저항 시험기 교정에 맞습니다.
정밀 멀티미터가 교정 대상의 대부분일 때	5560A 계열	ppm 단위 사양이 중요하므로 5560A 계열의 정확도를 먼저 비교하세요.

구성·옵션

5080A 옵션과
별매 액세서리

5080A/MEG — 고저항 출력을 18 GΩ까지 더하고 절연 전압을 측정하는 옵션입니다.
5080A/SC — 200 MHz 오실로스코프 교정 옵션입니다.
5080A/SC/MEG — SC와 MEG 두 옵션을 묶은 구성입니다.
9100-200 — 10턴·50턴을 선택하는 전류 코일입니다.
5500A/COIL — 50턴 전류 코일입니다.
5080A/CASE — 운반 케이스입니다.

교정

5080A 교정 보고서와
KOLAS 교정

5080A에는 데이터가 포함된 교정 보고서가 기본으로 들어 있으며, 17025 공인 보고서는 선택 사양입니다. 사양 신뢰수준이 99 %이므로 교정 이력을 비교할 때는 같은 신뢰수준으로 맞추세요. 국내 정기 교정은 (주)테솔이 KOLAS 인정 범위 안에서 가능한 항목을 정리해 안내해 드립니다.

5080A와 비교할
전기 교정기

5080A와 5560A 계열은 어떤 기준으로 나눠 선택합니까?
교정 대상이 아날로그·패널 미터와 와트미터 중심이라면 5080A가 맞습니다. 정밀 멀티미터가 많다면 5560A 계열의 ppm 사양을 함께 비교하세요.
5080A로 오실로스코프도 교정할 수 있습니까?
네, 5080A/SC 옵션을 추가하면 200 MHz까지 교정할 수 있습니다. 옵션은 본체와 별도로 구성되므로 교정할 스코프의 대역폭을 먼저 정리하세요.
5080A로 클램프미터는 몇 A까지 교정할 수 있습니까?
대부분의 클램프미터를 1000 A rms까지 교정할 수 있습니다. 5500A/COIL 또는 9100-200 코일을 연결하고, 이보다 큰 전류는 52120A 증폭기와 조합하세요.
5080A 교정 데이터를 기록하는 소프트웨어가 있습니까?
네, 5080/CAL 소프트웨어가 교정을 자동화하고 데이터를 모아 보고서를 출력합니다. 종이 기록 없이 결과를 남기려는 교정실에 적합합니다.
