Fluke Calibration 5730A 고성능 다기능 교정기

MODEL: 5730A
브랜드: FLUKE CALIBRATION

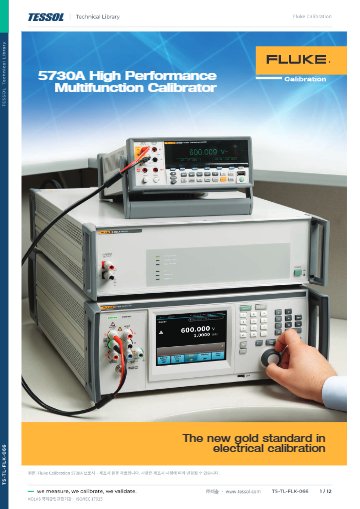

제품 자료: 브로셔

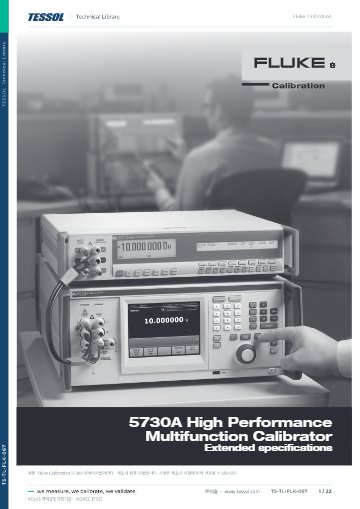

데이터시트(영문)

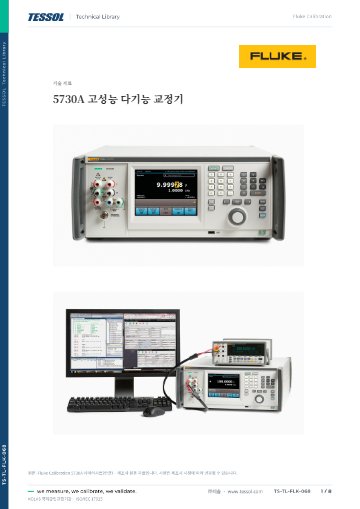

데이터시트(한글)

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

8.5자리 멀티미터까지
교정하는 고성능 교정기

Fluke Calibration 5730A 고성능 다기능 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5730A는 DC 전압 0~±1100 V를 3.5 ppm + 2.5 µV(1년, 95 %)로 출력하는 고성능 다기능 교정기(5700A 시리즈)입니다. 8.5자리 멀티미터와 전달 표준기를 교정하는 기준을 6.5인치 터치스크린을 갖춘 한 대로 구성합니다.

AC 전압 42 ppm + 8 µV(22 µV~1100 V, 10 Hz~1 MHz)와 저항 6.5 ppm 등급을 갖춰 TUR 확보에 여유가 있습니다. 5700A·5720A용 MET/CAL 절차와 호환되므로 기존 자동 교정 라이브러리를 새로 만들지 않고 그대로 쓸 수 있습니다. 8.5자리급 장스케일 멀티미터를 교정하는 교정기관을 위해 (주)테솔이 국내에 공식 공급합니다.

3.5 ppm + 2.5 µV

DC 전압 Best 사양 (1년, 95 %)

±1100 V

DC 전압 출력 범위

1 MHz

AC 전압 상한 주파수

6.5인치

VGA 터치스크린

특징

8.5자리 교정 기준을 갖춘
5730A 다기능 교정기

핵심 특징	현장에서 달라지는 점
8.5자리 멀티미터 교정 사양	광대역 옵션을 더하면 8508A·3458A급 장스케일 멀티미터의 DC·저주파 범위부터 RF 전압계 점검까지 기준기 한 대로 교정할 수 있습니다.
개선된 AC 전압·AC 전류·저항 사양	TUR이 높아지는 방향으로 사양이 조정되어, 합격·불합격 판정에서 가드밴드를 줄일 근거가 됩니다.
Visual Connection Management 단자	활성 출력 단자가 표시되므로 저열기전력 리드를 어디에 연결할지 헷갈리지 않습니다.
10 V·1 Ω·10 kΩ 아티팩트 점검	교정 사이사이에 세 가지 기준 값을 확인해, 재교정 전에 본체 드리프트를 미리 알아챌 수 있습니다.
사용 현장 교정	15 ~ 35 °C 범위의 설치 위치에서 교정할 수 있어 본체를 분리해 운송하지 않아도 됩니다.
한국어 포함 9개 언어 화면	화면 메시지가 한국어로 표시되어 조작 실수가 줄어듭니다.

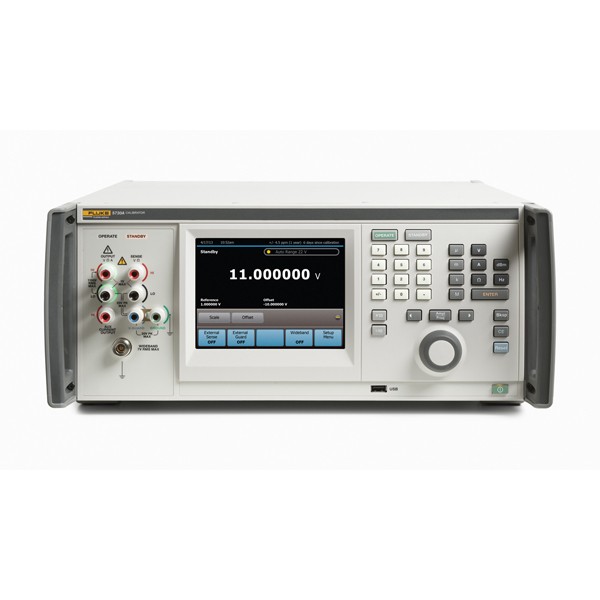

컬러 표시창과 키패드, 단자가 있는 교정기 전면부

불확도 해석

95 %·99 % 신뢰수준과
5730A 불확도 예산

사양은 95 %와 99 % 두 신뢰수준으로 제시되며, 99 % 값이 95 % 값보다 큽니다. 불확도 예산에는 같은 신뢰수준의 값끼리 넣어야 하므로, 판정 규칙을 운영하는 교정실은 적용할 신뢰수준부터 정한 뒤 사양을 확인하세요. 광대역 AC 전압 옵션의 0.4 % + 500 µV는 99 % 사양입니다.

사양의 불확도는 안정도, 온도 계수, 선형성, 라인·부하 조정, 외부 표준 소급성이 이미 반영된 절대 불확도입니다. 따라서 이 항목들을 예산에 다시 더하지 않습니다.

출력 확장

5725A와 52120A로 넓히는
5730A 출력 범위

전압 1100 V, 전류 120 A까지

5725A를 연결하면 AC 전압은 1100 V까지 5730A 단자에서, 전류는 11 A까지 5725A 단자에서 출력됩니다. 52120A를 연결하면 DC 전류는 ±100 A까지, AC 전류는 120 A까지 확장됩니다. 5700A·5720A용 MET/CAL 절차와 호환되어 확장 구성도 같은 자동 절차로 운용할 수 있습니다.

교정

5730A 예열 조건과
교정 주기 설정

5730A는 0~50 °C에서 동작하고 교정 온도는 15~35 °C입니다. 예열 시간은 마지막 예열 이후 경과 시간의 2배이며 최대 30분입니다. 교정 주기는 불확도, 사용 빈도, 장비 안정도 이력을 고려해 사용자가 정하며, 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사용 방법

5730A 교정기
USB·LAN 원격 제어와 MET/CAL 절차

5730A는 IEEE-488(GPIB), RS-232, USB 2.0 장치, 이더넷을 기본으로 갖추고, 후면 USB나 LAN·IEEE·직렬 인터페이스 가운데 하나로 PC와 통신합니다. MET/CAL은 5700A·5720A용 절차와 호환되어 기존 자동 교정 절차를 이어서 사용합니다.

소프트웨어·도구	하는 일
후면 USB 포트	PC와 원격 통신
LAN · IEEE-488 · RS-232	후면 USB 대신 선택하는 원격 인터페이스
전면 USB 포트	내부 교정 상수와 Cal Check(자동 교정 확인) 결과를 PC로 옮기기
MET/CAL (MET/TEAM 포함)	5700A·5720A 절차 호환 자동 교정과 교정 자산 관리

처음 연결하는 순서

순서	할 일
1	교정 시스템에 맞는 인터페이스를 정하고 후면 USB, 이더넷, IEEE-488, RS-232 가운데 해당 포트에 케이블을 연결하세요.
2	5725A나 52120A로 출력을 넓힐 때는 5725A·52120A 전용 인터페이스에 증폭기를 연결합니다.
3	PC의 MET/CAL에서 5730A를 교정기로 지정하고 기존 5700A·5720A용 절차를 불러오세요.
4	절차를 실행해 자동 교정을 진행하고, Cal Check 결과는 전면 USB로 내려받아 관리도 작성에 활용하세요.

보안 규정상 전면 USB 포트를 둘 수 없는 실험실에는 전면 USB가 없는 5730A/S 구성이 있습니다.

사양

5730A 구성 모델 4종과
전체 교정 범위

항목	5730A	5730A/03	5730A/05	5730A/S
광대역 AC 전압 옵션	해당 없음	지원	지원 (최대 50 MHz)	기본형과 같음
전면 USB 포트	지원	지원	지원	미지원

시리즈 공통 사양

항목	사양
DC 전압	0 ~ ±1100 V, Best 3.5 ppm + 2.5 µV (1년, 95 %)
AC 전압	22 µV ~ 1100 V, 10 Hz ~ 1 MHz, Best 42 ppm + 8 µV (1년, 95 %)
저항	0 ~ 100 MΩ, Best 6.5 ppm (1년, 95 %)
DC 전류	0 ~ ±2.2 A (5725A 연결 시 ±11 A, 52120A 연결 시 ±100 A), Best 35 ppm + 7 nA (1년, 95 %)
AC 전류	9 µA ~ 2.2 A, 10 Hz ~ 10 kHz (5725A 연결 시 ~ 11 A, 52120A 연결 시 ~ 120 A), Best 103 ppm + 8 nA (1년, 95 %)
광대역 AC 전압 (옵션)	300 µV ~ 3.5 V, 10 Hz ~ 50 MHz, 0.4 % + 500 µV (99 %)
디스플레이	6.5인치 VGA 터치스크린, 한국어 포함 9개 언어
인터페이스	IEEE-488(GPIB), RS-232, USB 2.0 장치, 이더넷, 5725A, 52120A, 위상 잠금(BNC), 위상 기준 출력(BNC)
크기 (H × W × D)	17.8 × 43.2 × 64.8 cm (표준 랙 규격, 받침대 포함 시 높이 +1.5 cm, 랙 장착 시 깊이 59.4 cm)
무게	27 kg (옵션 제외)
소비 전력	300 VA
라인 전원	47 ~ 63 Hz, ±10 % (100 · 110 · 115 · 120 · 200 · 220 · 230 · 240 V)
안전	IEC 61010-1: 300 V CAT II, 오염도 2
EMC	IEC 61326-1
예열 시간	마지막 예열 이후 경과 시간의 2배, 최대 30분
설정 시간	모든 기능·범위에서 5초 미만 (별도 지정 제외)
작동 온도 / 교정 온도 / 보관 온도	0 ~ 50 °C / 15 ~ 35 °C / -40 ~ 75 °C
작동 고도	최대 2,000 m
작동 습도	30 °C까지 80 % 미만, 40 °C까지 70 % 미만, 50 °C까지 40 % 미만
보관 습도	95 % 미만, 비응축
가드 절연	20 V
사양 신뢰수준	95 %, 99 %
불확도 포함 항목	안정도, 온도 계수, 선형성, 라인·부하 조정, 외부 표준 소급성
연결 증폭기	5725A 증폭기, 52120A 트랜스컨덕턴스 증폭기
소프트웨어	MET/CAL (MET/TEAM 포함), 5700A·5720A 절차 호환
공통 액세서리	5730A-7002 · 5730A-7003 (낮은 열 EMF 케이블, 바나나 플러그 · 스페이드 커넥터), Y5737 (랙 설치 키트, 24인치 슬라이드 포함), Y5738 (랙 이어 키트), 57XX/CASE (운반 케이스)

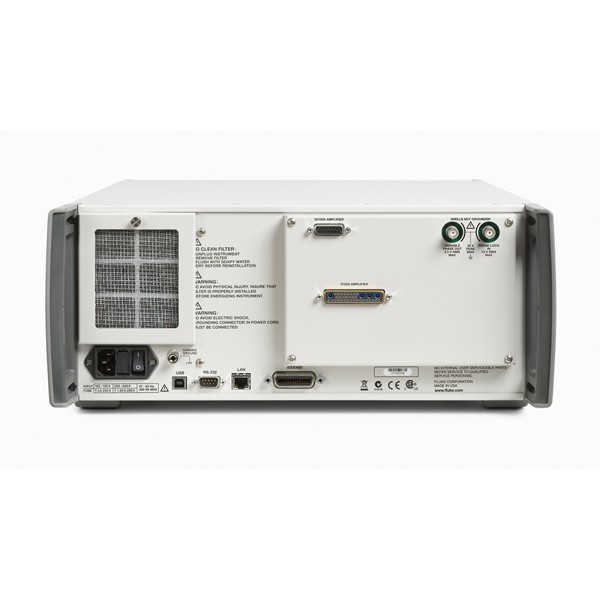

본체 후면의 전원부와 통신 커넥터

활용 분야

5730A로 교정하는
장스케일 멀티미터와 표준기

8.5자리 멀티미터 교정 — 8508A·3458A급 장스케일 DMM의 DC와 저주파 범위를 기준기로 교정합니다.
RF 전압계 교정 — 광대역 옵션의 AC 전압 범위로 전압계 주파수 응답을 점검합니다.
고전압·대전류 기준 구성 — 5725A와 52120A를 연결해 AC 1100 V, 전류 120 A까지 출력 범위를 확장합니다.
정밀 미터와 전달 표준기 교정 — 하위 기준 장비의 값을 5730A 사양으로 소급합니다.
자동 교정 라인 — MET/CAL과 MET/TEAM으로 기존 5700A 시리즈 절차를 이어 운용합니다.

선택 가이드

5730A 구성 모델별
선택 기준

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
8.5자리 멀티미터를 DC·저주파 범위에서 교정한다면	5730A	기본형 하나로 DC 전압 3.5 ppm + 2.5 µV, AC 전압 10 Hz ~ 1 MHz를 출력합니다.
RF 전압계를 함께 교정해야 한다면	5730A/03	광대역 AC 전압 옵션을 포함한 구성입니다.
광대역 AC 전압을 50 MHz까지 사용한다면	5730A/05	최대 50 MHz 광대역 AC 전압 옵션을 갖춘 구성입니다.
보안 환경이라 전면 USB 포트를 두지 않으려면	5730A/S	전면 패널에 USB 포트가 없는 구성입니다.

구성·옵션

5730A 구성 모델과
별매 액세서리

구분	항목	비고
구성 모델	5730A	기본 다기능 교정기
구성 모델	5730A/03	광대역 AC 전압 옵션
구성 모델	5730A/05	50 MHz 광대역 AC 전압 옵션
구성 모델	5730A/S	전면 패널 USB 포트 없음
별매	5725A 증폭기	AC 1100 V, 11 A까지 확장
별매	52120A 트랜스컨덕턴스 증폭기	전류 120 A까지 확장
별매	5730A-7002 · 5730A-7003	낮은 열 EMF 케이블
별매	Y5737 · Y5738	랙 설치 키트와 랙 이어 키트
별매	57XX/CASE	운반 케이스

5730A와 함께 검토할
교정 장비

5730A에서 5700A·5720A용 교정 절차를 그대로 쓸 수 있습니까?
네, 5700A·5720A용 MET/CAL 절차와 호환됩니다. 다만 광대역 옵션이나 5725A·52120A 확장 구성처럼 구성이 달라지는 절차는 따로 검토하세요.
5730A에 5725A 증폭기를 연결하면 어느 단자에서 출력됩니까?
전압은 5730A 단자에서, 전류는 5725A 단자에서 출력됩니다. DC 전류를 ±100 A까지 확장하는 52120A는 별도 장비로 연결합니다.
교정기 95 %와 99 % 사양은 어떻게 구분해 사용합니까?
불확도 예산에는 같은 신뢰수준의 값끼리 넣고, 99 % 값이 더 큽니다. 광대역 AC 전압 옵션만 99 % 사양으로 정의됩니다.
5730A 자체는 어디에서 교정합니까?
국제 표준으로 소급되는 경로에서 교정합니다. (주)테솔은 KOLAS 인정 범위 안의 항목에 한해 공인 교정성적서를 발행하고, 범위 밖 항목은 상위 소급 경로를 안내합니다.
