Fluke Calibration 52120A/COIL 6KA · 50턴 전류 코일

견적 받기

Fluke Calibration 국내 공식 대리점

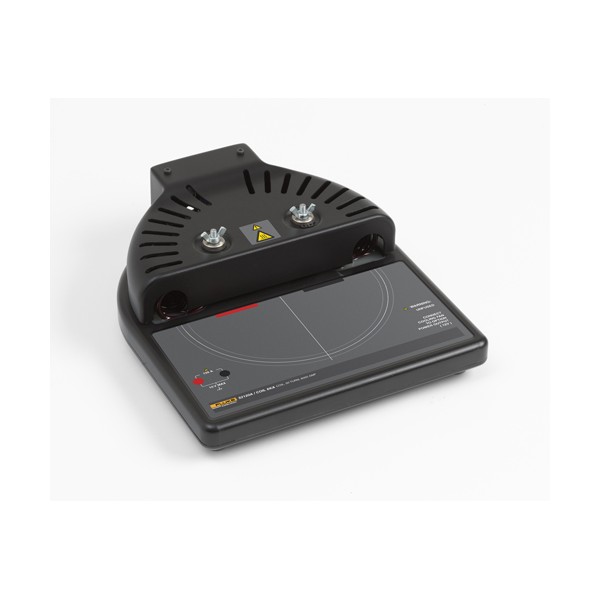

Fluke Calibration 52120A/COIL 6KA는 52120A의 120 A 연속 전류를 50턴으로 감아 6000 A 상당을 만드는 전류 코일(50-Turn Current Coil, 로고스키 코일 교정 코일)입니다. 18인치보다 긴 분리형 로고스키 코일을 교정할 때 필요한 전류를 만듭니다.

6000 A 상당은 코일에 실제로 흐르는 전류가 아니라 감은 수로 만든 값입니다. 그래서 코일 입력은 최대 120 A이고, 컴플라이언스 전압 역시 4.5 V RMS 이내입니다. 대류 냉각으로 연속 운전하는 이 코일은 굵은 도체를 감싸는 대형 센서 교정에 적합하며, (주)테솔이 국내에 공식 공급합니다.

6000 A

50턴으로 만드는 상당 전류

50턴

코일 감은 수

120 A

코일 최대 입력 전류

12 V

코일 구동 전원

특징

50턴 COIL 6KA의
대형 루프 대응 구조

핵심 특징현장에서 달라지는 점
50턴 6000 A 상당120 A 입력을 50배로 환산하므로 실제 대전류 소스 없이도 6000 A급 로고스키 코일의 지시값을 점검할 수 있습니다.
18인치 초과 루프 대응굵은 도체를 감싸는 긴 분리형 루프도 코일 창에 걸어 교정하므로 현장 센서를 해체하지 않고 확인할 수 있습니다.
대류 냉각대류 방식으로 냉각하므로 120 A를 연속 입력하는 교정점에서도 운전을 이어 갈 수 있습니다.
12 V 전원코일은 52120A/COIL12V 전원으로 구동하며, 이 전원은 옵션으로 구성합니다.
고주파 입력 감소600 Hz를 넘으면 최대 입력 전류가 줄어 10 kHz에서는 약 13 A가 되므로, 고주파 교정점은 전류 한계를 미리 계산하세요.

코일 선택

교정 대상에 따른
3KA · 6KA 구분

집게형 클램프미터는 25턴 52120A/COIL 3KA로, 18인치보다 긴 분리형 로고스키 코일은 50턴인 이 코일로 교정합니다. 두 코일 모두 52120A 또는 6003A가 공급하는 120 A 연속 전류에 감은 수를 곱해, 3KA는 3000 A, 6KA는 6000 A 상당을 만듭니다.

긴 루프를 걸어 교정하는 COIL 6KA

굵은 도체를 감싸는 분리형 로고스키 코일은 루프가 길어 소형 코일에는 걸리지 않습니다. COIL 6KA는 이런 긴 루프를 걸 수 있도록 설계한 코일이며, 최소 프로브 길이는 500 mm입니다. 코일에 흐르는 전류는 52120A가 공급하는 최대 120 A입니다.

교정 관리

52120A 합산 정확도와
코일 교정

코일과 52120A를 합친 정확도는 DC부터 1 kHz까지 0.7 %(99 %)이고, 1~3 kHz에서 0.8 %, 3~6 kHz에서 1.5 %, 6~10 kHz에서 5.0 %로 커집니다. 52120A 이외의 전류원과 조합하면 코일 단독 불확도는 0 Hz~10 kHz에서 0.65 %(99 %)입니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사양

50턴 COIL 6KA
사양과 주파수별 정확도

항목사양
감은 수50턴
최대 상당 전류6000 A
연속 입력120 A
컴플라이언스 전압최대 4.5 V RMS
주파수DC ~ 10 kHz (600 Hz 초과 시 최대 입력 감소, 10 kHz에서 약 13 A)
냉각대류
전원12 V (52120A/COIL12V 전원 옵션)
최소 프로브 길이500 mm
피교정기18인치보다 긴 분리형 로고스키 코일
코일 단독 교정 불확도0.65 % (99 %), 0 Hz ~ 10 kHz (52120A 외 전류원 사용 시)

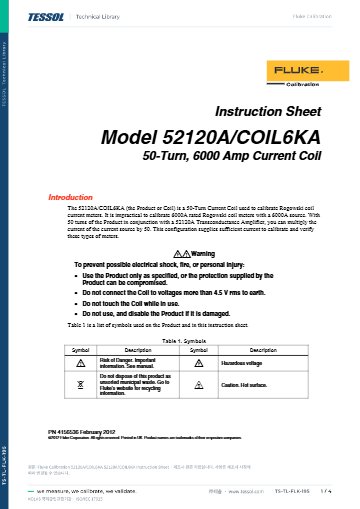

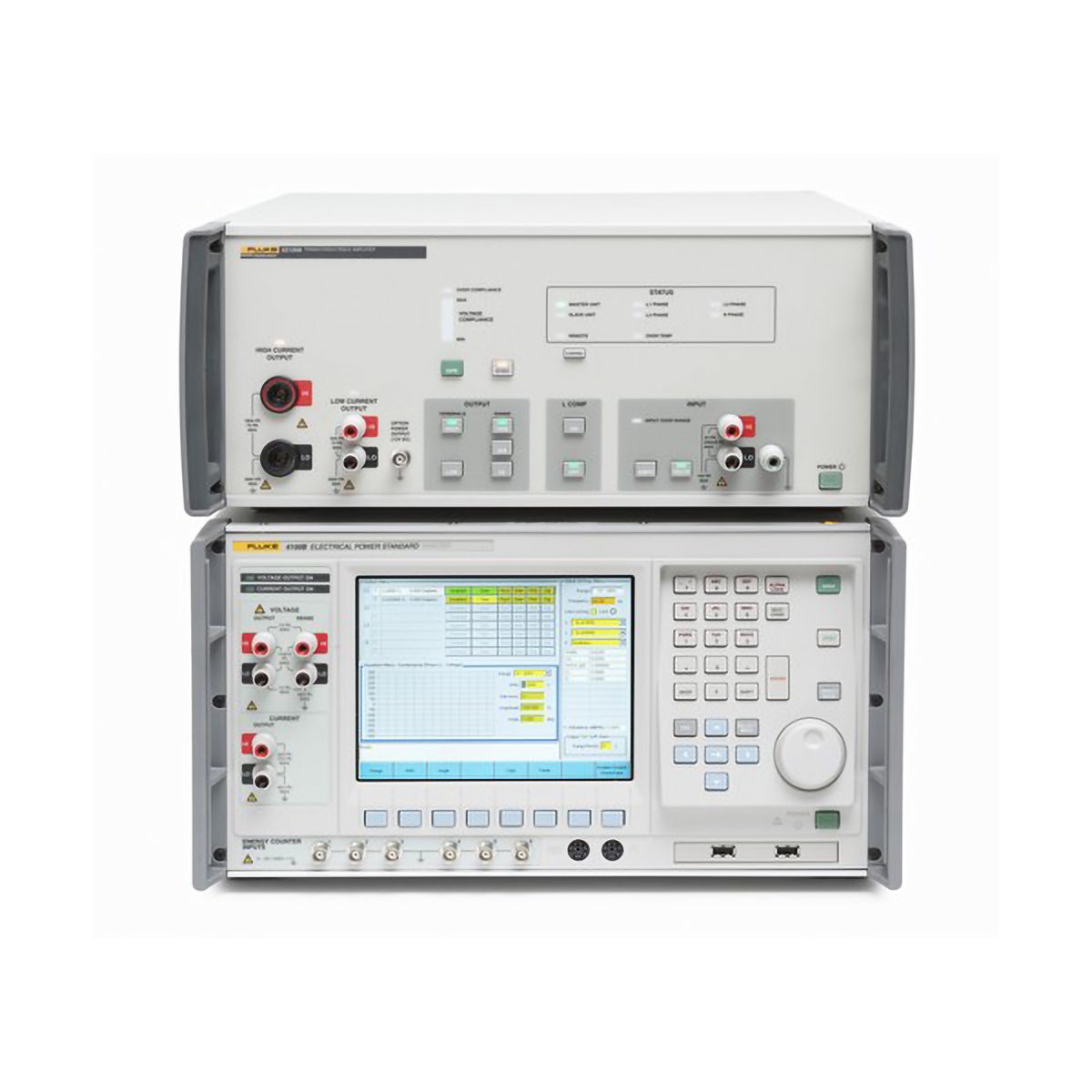

호환 전류원52120A 증폭기, 6003A 3상 전력 교정기
부품 번호4044904

코일과 52120A 합산 정확도 (99 %)

주파수정확도 (% 상당 전류)정확도 (% 52120A 범위)
DC0.70.7
10 ~ 65 Hz0.70.7
65 ~ 300 Hz0.70.7
300 Hz ~ 1 kHz0.70.7
1 ~ 3 kHz0.81.0
3 ~ 6 kHz1.51.0
6 ~ 10 kHz5.01.0

활용 분야

대형 로고스키 코일을
교정하는 현장

  • 로고스키 코일 교정 — 굵은 도체를 감싸는 긴 루프 코일의 지시값을 교정합니다.
  • 대전류 계측 설비 — 18인치보다 긴 루프의 전류 센서를 현장 조건에 맞춰 교정합니다.
  • 교정기관 — 52120A와 함께 6000 A 상당까지 교정할 수 있는 구성을 갖춥니다.

선택 가이드

클램프와 로고스키별
3KA · 6KA 권장 코일

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
집게형 클램프미터를 3000 A까지 교정할 때52120A/COIL 3KA25턴 코일로 3000 A 상당을 만들며, 집게 최소 내부 치수는 26 mm × 36 mm입니다.
18인치보다 긴 분리형 로고스키 코일을 교정할 때52120A/COIL 6KA50턴 코일로 6000 A 상당을 만들고, 최소 프로브 길이 500 mm인 분리형 루프에 맞습니다.

구성·옵션

COIL 6KA 구성품과
전류원 조합

구분항목비고
본체52120A/COIL6KA50턴 전류 코일, 품번 4044904
옵션 전원52120A/COIL12V12 V DC 전원
전류원52120A 증폭기120 A 연속 출력

관련 제품

6000 A 교정과 함께 보는
전류 코일·증폭기
