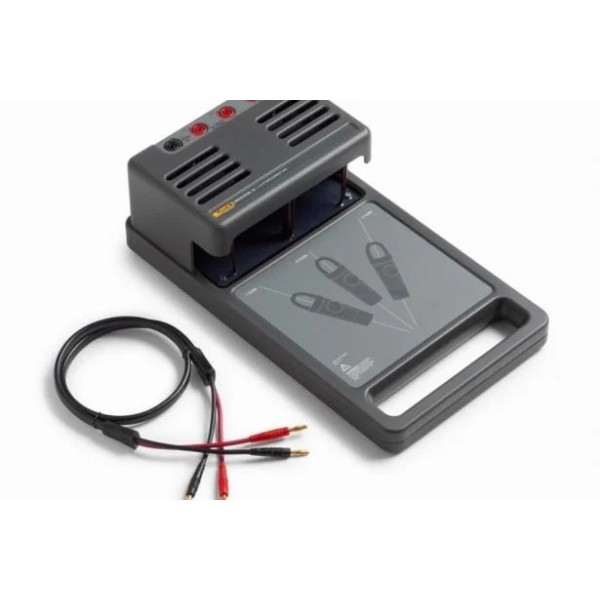

Fluke 55XXA/COIL 10 | 1, 2 및 10턴 전류 코일

MODEL
브랜드: FLUKE

제품문의 구매하기

집게가 작은 클램프미터도
교정하는 1·2·10턴 전류 코일

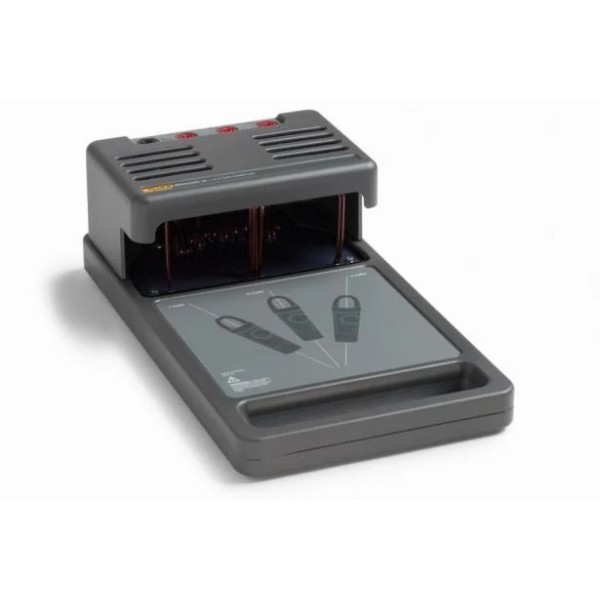

Fluke Calibration 55XXA/COIL 10 · 1, 2, 10턴 전류 코일

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 55XXA/COIL 10은 5560A 교정기의 전류를 1·2·10턴 중 선택한 감은 수만큼 늘리는 전류 코일(Selectable Turn Current Coil, 클램프미터 교정 코일)입니다. 집게가 가장 작은 소형 클램프미터부터 전류계까지 교정합니다.

연속 정격 30.2 A rms는 5560A의 전류 상한과 같아, 교정기 출력 전부를 코일에 인가해도 정격 안에서 운전합니다. 코일비 정확도는 3 Hz~440 Hz에서 ±0.65 %입니다. ISO/IEC 17025 인정 교정 인증서와 데이터가 함께 구성되며, (주)테솔이 국내에 공식 공급합니다.

1 / 2 / 10턴

선택 가능한 감은 수

3 mm

1턴 구성의 최소 안지름

30.2 A rms

최대 연속 전류

±0.65 %

코일비 정확도

특징

턴 수 선택으로
넓어지는 교정 범위

핵심 특징	현장에서 달라지는 점
1턴 최소 안지름 구성	작은 집게형 클램프도 코일에 걸 수 있어 소형 센서의 교정에도 이 코일을 그대로 사용할 수 있습니다.
1·2·10턴 선택	집게 크기와 필요한 전류에 맞춰 턴 수를 고르므로 한 코일로 소전류부터 중전류 클램프까지 다룹니다.
접지 측 30 V	모든 입력의 대지 최대 전압이 30 V로 정해져 있어 결선 전에 절연 조건을 계산하기 쉽습니다.
ISO 17025 교정 인증서 포함	데이터가 붙은 인정 교정 인증서가 구성에 들어 있어 코일 자체의 소급 증빙을 바로 갖춥니다.

턴 수 선택

집게 안지름별
턴 수 선택

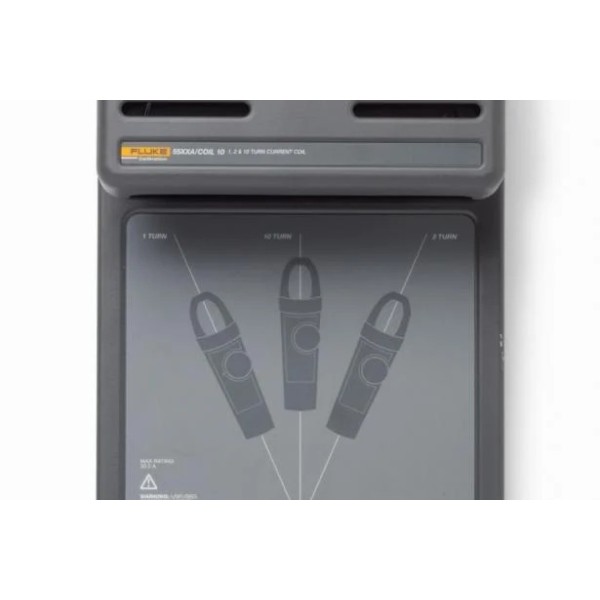

1턴은 안지름 3 mm, 2턴은 6 mm, 10턴은 10 mm 집게까지 걸 수 있어 작은 집게의 클램프미터는 턴 수가 적은 구성을 선택합니다. 턴 수가 많을수록 상당 전류가 커져 10턴에 정격 30.2 A rms를 인가하면 302 A 상당을 만듭니다.

작은 집게에 1턴으로 걸기

소형 클램프미터는 집게 안지름이 작아 큰 코일에 걸리지 않습니다. 1턴 구성은 가장 작은 안지름까지 대응하므로 이런 센서도 같은 코일에서 교정합니다. 대전류 클램프는 50턴 55XXA/COIL 50을, 멀티미터 자동 교정은 55XXA/DMMCAL을 함께 검토하세요.

코일비 범위

코일비 규정 범위와
DC 사용

코일비 정확도 ±0.65 %는 3 Hz~440 Hz 구간에서 규정됩니다. DC와 440 Hz 초과 구간은 규정되지 않지만 사용은 가능하므로, 해당 구간의 교정점은 규정 외 값으로 불확도 예산에 따로 반영하세요.

교정 관리

코일의 교정 이력과
재교정

코일 자체의 교정 인증서는 구성에 포함되며, 재교정 주기는 사용 빈도와 안정도를 보고 정합니다. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사양

1·2·10턴 선택형
55XXA/COIL 10 사양

항목	사양
선택 턴 수	1, 2, 10턴
최소 안지름	1턴 3 mm · 2턴 6 mm · 10턴 10 mm
최대 연속 전류	30.2 A rms
대지 최대 전압 (모든 입력 접지 측)	30 V
코일비 정확도	±0.65 % (3 Hz ~ 440 Hz)
코일비 규정 범위	3 Hz ~ 440 Hz (DC와 440 Hz 초과는 규정 없음, 사용은 가능)
상당 전류	입력 전류 × 선택 턴 수 (10턴 30.2 A 입력 시 302 A)
구성품	ISO/IEC 17025 인정 교정 인증서(데이터 포함)
호환 교정기	5560A (5550A · 5540A는 제품군 액세서리로 구성)

활용 분야

소형 집게와
전류계 교정 현장

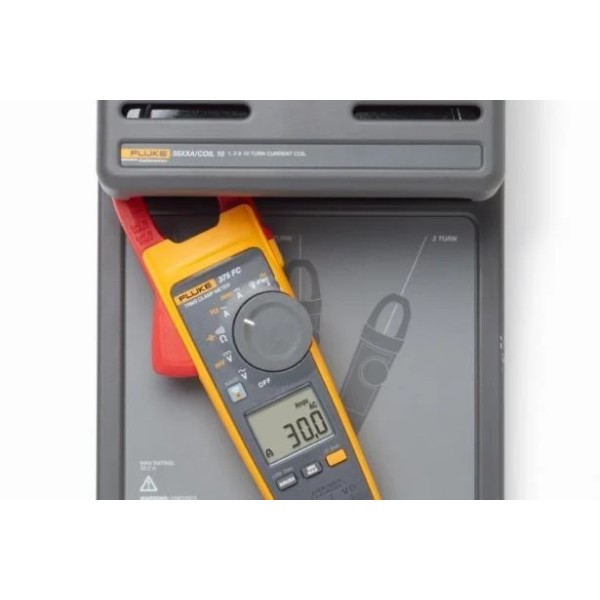

작은 집게형 클램프미터 — 1턴 코일로 가장 작은 집게까지 교정합니다.
중간 크기 집게 클램프 — 10턴 코일로 안지름 10 mm 집게의 전류 계측기를 점검합니다.
전류계와 전류 센서 — 코일을 감아 전류 입력 범위를 넓혀 교정합니다.

선택 가이드

턴 수별
코일 선택

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
작은 집게와 중간 전류 클램프를 교정할 때	55XXA/COIL 10	1·2·10턴 선택형으로 작은 집게까지 다룹니다.
대전류 클램프를 교정할 때	55XXA/COIL 50	50턴 구성으로 대전류 클램프를 다룹니다.
5522A·5502A·5080A 계열을 사용할 때	5500A/COIL	이 코일은 5560A 계열용이므로 5500A 계열은 5500A/COIL을 사용합니다.

구성·옵션

구성 품목과
별매 코일

구분	항목	비고

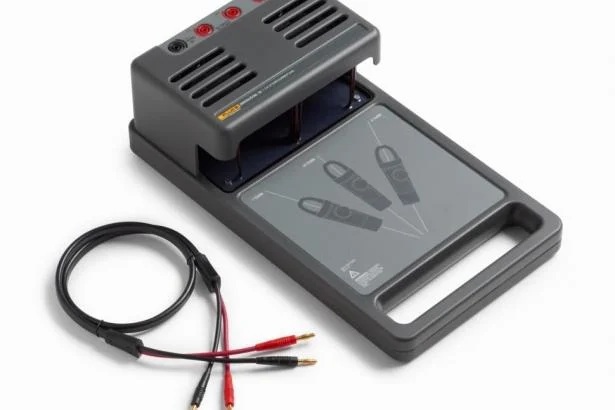

본체	55XXA/COIL 10	1·2·10턴 선택형 코일
구성	ISO/IEC 17025 교정 인증서	데이터와 함께 구성
별매	55XXA/COIL 50	50턴, 대전류 클램프용
별매	55XXA/DMMCAL	멀티미터 자동 교정용 어댑터

5560A와 함께 보는
코일과 교정기

55XXA/COIL 50과는 무엇이 다릅니까?
감은 수가 다릅니다. COIL 10은 1·2·10턴으로 작은 집게를 다루고, COIL 50은 50턴으로 대전류 클램프를 다룹니다.
작은 집게의 클램프미터에도 연결할 수 있습니까?
네, 1턴 구성이 가장 작은 안지름을 지원합니다. 집게 크기에 맞는 턴 수를 선택하세요.
55XXA/COIL 10을 DC 전류에서도 사용할 수 있습니까?
네, 사용할 수 있습니다. 다만 코일비 정확도는 3 Hz~440 Hz 구간에서만 규정되므로 DC 교정점은 불확도 예산에 따로 반영하세요.
55XXA/COIL 10을 5522A와 함께 사용할 수 있습니까?
아니요, 이 코일은 5560A 계열용입니다. 5522A·5502A·5080A에는 5500A/COIL을 사용합니다.
