단자 교체를 줄여
멀티미터 자동 교정을 돕는 어댑터

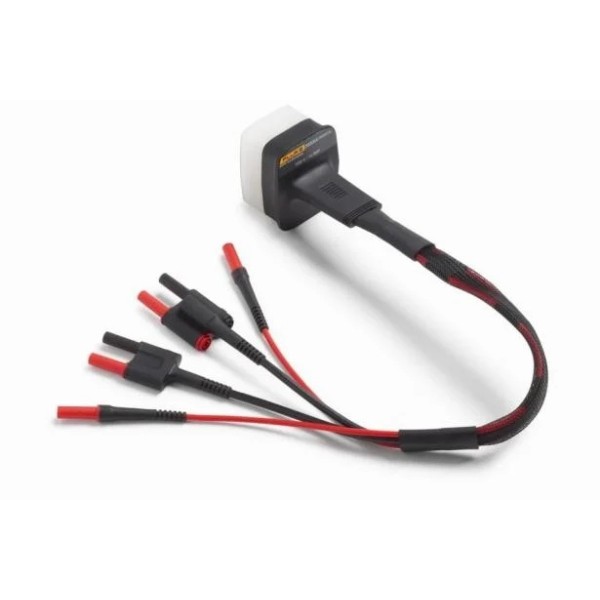

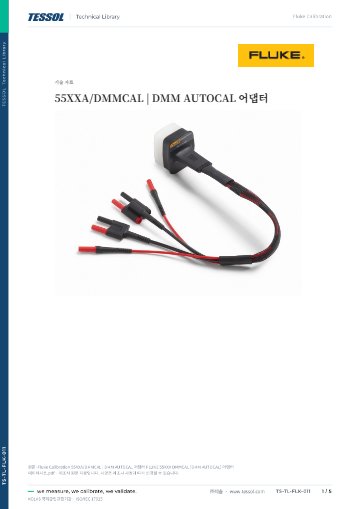

Fluke Calibration 55XXA/DMMCAL DMM Autocal 어댑터

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 55XXA/DMMCAL은 5560A·5550A·5540A 다기능 교정기의 출력 블록과 피교정 멀티미터를 리드 한 세트로 연결하는 DMM 자동 교정(Autocal) 어댑터입니다. 전압·전류·저항 항목마다 되풀이하던 단자 교체가 줄어 멀티미터 교정 시간이 짧아집니다.

DMM 입력·센스용 동축 케이블은 1020 Vrms, 전류 경로는 LO I 3.2 A와 HI I 15 A까지 정격을 갖추어, 일반 멀티미터의 전압·전류 교정점 대부분을 한 번 연결로 처리합니다. 자동 교정 중 작업자의 손이 닿는 횟수를 줄이려는 교정실에 알맞으며, (주)테솔이 국내에 공식 공급합니다.

1020 Vrms

DMM 입력·센스 동축 정격

15 A

HI I 전류 경로 정격

3.2 A

LO I 전류 경로 정격

3종

연결 가능한 교정기 모델

특징

리드 교체를 줄이는
DMM 자동 교정 어댑터

핵심 특징현장에서 달라지는 점
출력 블록 직결교정기 출력 블록과 멀티미터 사이를 한 세트로 이어, 교정점이 바뀔 때마다 리드를 뽑고 꽂는 작업이 줄어듭니다.
자동 교정 흐름 유지절차가 전압에서 전류, 저항으로 넘어가는 동안 작업자가 단자를 옮기지 않아 중단 없이 진행됩니다.
입력·센스 동축 케이블고전압 입력과 센스 신호를 동축으로 분리해 연결하므로 전압 교정점에서 연결 오류를 줄입니다.
전류 경로 2계통LO I와 HI I가 나뉘어 있어 작은 전류와 큰 전류를 같은 리드 세트 안에서 골라 연결할 수 있습니다.
5560A 계열 전용 설계5560A, 5550A, 5540A의 출력 블록 형상에 맞춘 커넥터라 별도 어댑터 없이 바로 끼워 결합합니다.

연결 경로

DMMCAL 연결 경로와
경로별 전류 정격

DMM 입력·센스용 동축 케이블은 1020 Vrms까지 연결하고, 전류는 LO I가 3.2 A, HI I가 15 A까지 흐릅니다. 전압 교정은 동축 경로, 소전류는 LO I, 대전류는 HI I에서 진행합니다. 연결 전에 피교정 멀티미터의 전류 입력 단자 정격이 15 A 이하인지 먼저 확인하세요.

  • DMM 입력·센스 동축 케이블: 최대 1020 Vrms — 고전압 교정점의 입력과 센스 신호를 함께 연결합니다.
  • LO I 전류: 최대 3.2 A — 작은 전류 범위의 교정에 사용합니다.
  • HI I 전류: 최대 15 A — 멀티미터의 대전류 입력 범위를 교정합니다.

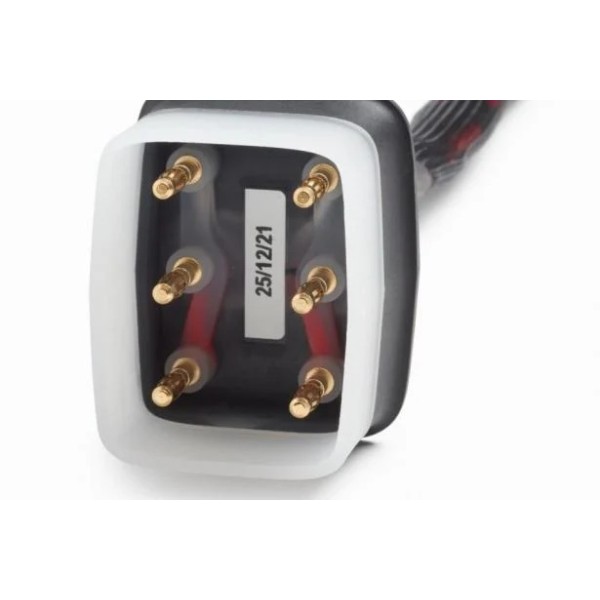

출력 블록 쪽 결합과 멀티미터 쪽 단자 연결

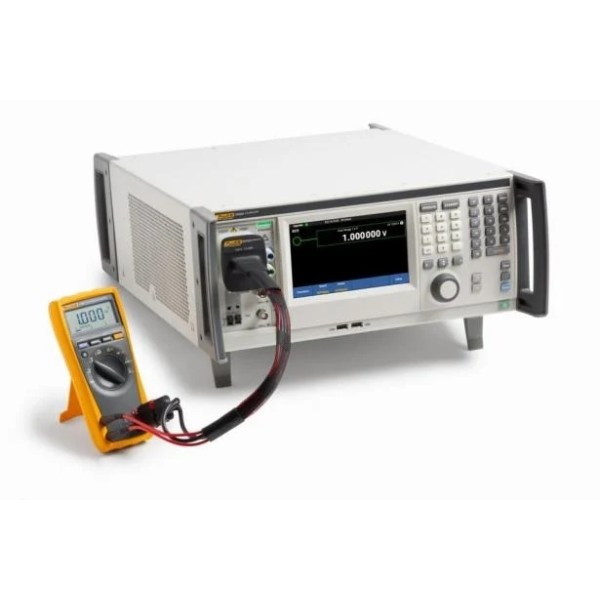

한쪽 커넥터를 교정기 출력 블록에 끼우고 반대쪽 단자를 피교정 멀티미터의 입력 단자에 연결하면 구성이 끝납니다. 연결한 뒤에는 리드가 서로 꼬이지 않았는지 살피고, 전류 경로의 단자 위치가 멀티미터의 mA 단자와 A 단자에 맞는지 확인하세요.

15 A 초과 시험

15 A를 넘는
대전류 교정 구성

HI I 경로의 최대 정격이 15 A이므로 이를 넘는 전류 교정은 DMMCAL을 거치지 않는 연결로 구성합니다. 같은 5560A 계열 교정기로 대전류 클램프미터를 교정한다면 코일 구성이 맞습니다. 교정할 항목과 전류 범위를 알려 주시면 그에 맞는 연결 방식을 안내해 드립니다.

대전류 구간은 코일 구성으로 전환

멀티미터 교정이 끝난 뒤 클램프미터 교정으로 넘어갈 때는 DMMCAL 리드를 분리하고 전류 코일을 출력 단자에 연결합니다. 두 구성을 같은 벤치에서 교대로 사용하려면 리드 보관 위치를 미리 정해 두세요.

사양

55XXA/DMMCAL
정격과 호환 교정기

항목사양
제품명55XXA/DMMCAL DMM Autocal 어댑터
구성리드 세트(교정기 출력 블록 쪽 커넥터, 피교정 장치 쪽 단자)
DMM 입력·센스 동축 케이블최대 1020 Vrms
LO I 전류최대 3.2 A
HI I 전류최대 15 A
호환 교정기5560A, 5550A, 5540A
5522A · 5502A호환 목록에 없음

활용 분야

DMM 교정을
되풀이하는 교정실

  • 멀티미터 자동 교정 — 5560A 계열 교정기로 DMM을 자동 교정하는 교정실의 표준 연결로 사용합니다.
  • 전압·전류·저항 교정 — 단자를 자주 옮기던 교정 흐름을 한 세트 연결로 단순화합니다.
  • 교정실 배선 정리 — 교정기와 피교정 장치 사이 리드를 한 세트로 묶어 벤치 위 케이블을 줄입니다.
  • 다량 멀티미터 교정 — 같은 연결을 되풀이하는 정기 교정 라인에서 작업자 개입 횟수를 줄입니다.

선택 가이드

교정 대상에 맞는
DMMCAL·코일 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
5560A 계열로 멀티미터를 자동 교정할 때55XXA/DMMCAL교정기 출력 블록과 멀티미터를 한 세트로 연결해 단자 교체를 줄입니다.
같은 교정기로 대전류 클램프를 교정할 때55XXA/COIL 5050턴 코일이 전류를 50배로 늘려 주고 연속 20 A rms 정격이라, DMMCAL 범위를 넘는 대전류 클램프 교정에 맞습니다.
클램프 집게가 작거나 1턴 구성이 필요할 때55XXA/COIL 101, 2, 10턴 구성이라 집게가 작은 클램프에도 대응할 수 있습니다.

구성·옵션

기본 구성과
적용 교정기

  • 구성품 — 55XXA/DMMCAL 리드 세트 1세트.
  • 적용 교정기 — 5560A, 5550A, 5540A 출력 블록.
  • 최대 정격 — DMM 입력·센스 1020 Vrms, LO I 3.2 A, HI I 15 A.
