5522A 다기능 교정기 예열·영점·단자 운용 순서

5522A 사양표의 정확도는 정해진 예열, 영점, 온도 조건을 지켰을 때의 값입니다. 이 조건을 건너뛰고 교정하면 성적서에 적은 불확도가 장비의 실제 상태와 맞지 않게 됩니다. 영점을 7일 넘게 잡지 않은 5522A라면 사양표 값을 그대로 가져다 쓸 수 없다는 뜻입니다. 예열 시간 계산부터 영점, 전류 단자, 저항 보상까지 운용 매뉴얼에 적힌 조건을 작업 순서대로 정리했습니다.

범위 대조

피교정기 범위부터 출력 표와 대조

5522A는 DC 전압 0~±1020 V, DC 전류 0~±20.5 A, 저항은 단락에서 1100 MΩ까지 출력합니다. 피교정기의 시험 범위가 이 안에 들어오는지부터 확인하세요.

아래 표의 범위는 운용 매뉴얼 기준입니다. 오른쪽 운용 메모에는 그 범위 안에서 단자를 옮겨야 하거나 출력 상태가 바뀌는 지점을 적어 두었습니다. 교정 절차를 짤 때 이 지점을 미리 표시해 두면 작업 도중에 손이 멈추는 일이 줄어듭니다.

오실로스코프 교정 옵션(600 MHz, 1.1 GHz)과 전력품질 옵션(고조파·플리커)은 장비에 따라 달려 있기도 하고 없기도 합니다. 계획에 넣기 전에 후면의 옵션 표기부터 확인하세요.

시험 범위부터 출력 표와 맞춰 보세요

예열은 몇 분이면 될까요?

예열 시간은 마지막 예열 이후 지난 시간의 2배이고, 길어도 30분이면 됩니다. 전원을 10분 꺼 두었다면 20분, 주말 내내 꺼 두었다면 최대치인 30분을 채우는 식입니다. 다만 전체 영점을 잡을 계획이라면 꺼 둔 시간과 상관없이 30분 이상 예열해야 합니다.

영점 주기 역시 사양이 전제로 하는 조건입니다. 아래 가운데 하나라도 해당하면 영점을 다시 잡으세요.

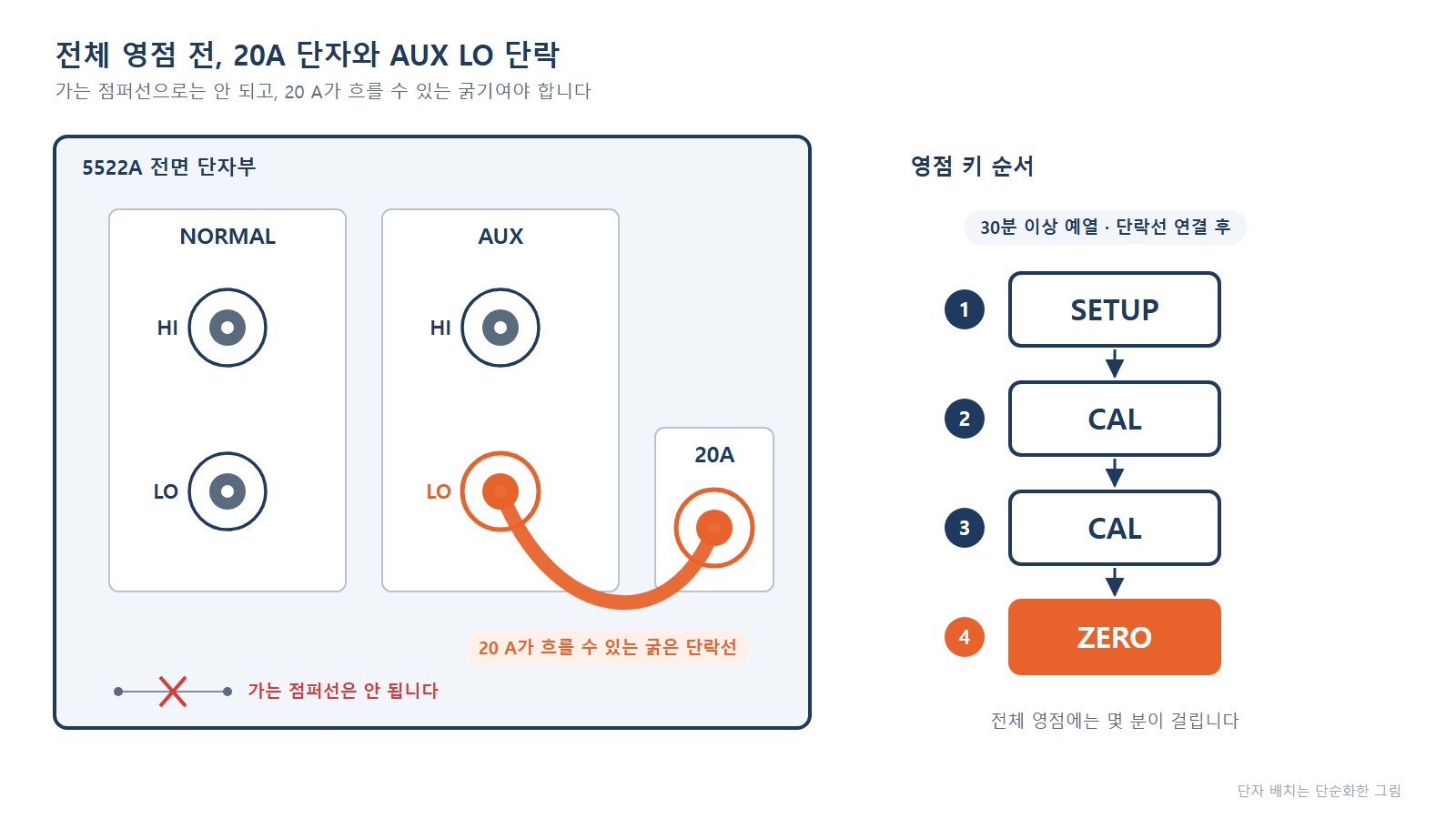

전체 영점 잡는 순서

전체 영점은 예열과 단락 연결을 마친 뒤 메뉴에서 실행합니다. 순서는 아래와 같습니다.

1. 30분 이상 예열합니다.
2. 20A 단자와 AUX LO를 20 A가 흐를 수 있는 단락선으로 잇습니다.
3. SETUP → CAL → CAL → ZERO 순서로 누릅니다. 몇 분이 걸립니다.
4. 저항만 다시 잡을 때는 OHMS ZERO를 사용합니다.
5. 영점을 잡은 일시와 주변 온도를 작업 기록에 남깁니다.

가는 점퍼선 말고, 20 A가 흘러도 견디는 굵기의 단락선을 쓰세요

영점 기록에 주변 온도까지 적는 이유는 불확도를 계산할 때 그 값이 쓰이기 때문입니다. 사양 기간은 90일과 1년 두 가지이고 신뢰수준은 99 %입니다. 교정 온도 tcal은 15~35 °C 사이에서 정하며, 실험실 온도가 tcal ±5 °C를 벗어나면 온도계수를 불확도에 더해야 합니다.

영점 일시와 주변 온도를 함께 남겨 두세요

3 A와 11 A에서 바뀌는 전류 출력 조건

전류는 약 2.99999 A까지는 AUX 단자로 나오고, 3 A부터는 20A 단자로 나옵니다. 클램프미터나 고전류 범위를 교정하다가 시험점이 3 A에 이르면 리드를 20A 단자로 옮겨 꽂아야 하는 이유입니다.

11 A를 넘으면 연속으로 출력할 수 없으므로, 그보다 큰 시험점은 듀티 사이클을 지켜 짧게 출력합니다.

전류 단자 말고도 출력 상태가 저절로 바뀌는 경우가 있습니다. 작업 중에 놀라지 않도록 미리 알아 두세요.

• 33 V를 넘는 전압을 입력하면 STBY(대기) 상태로 바뀌므로, 연결을 확인한 뒤 OPR을 눌러야 출력됩니다.
• 출력 단자에 ±300 V peak까지 외부 전압이 들어오면 출력을 끊어 보호합니다. 그래도 피교정기는 출력을 끈 상태에서 연결해야 합니다.
• RESET을 누르면 0 V DC, 대기 상태, 330 mV 범위로 돌아갑니다. 설정이 뒤섞였을 때 기준 상태로 되돌리는 용도입니다.

저저항 교정의 COMP 보상 선택

저항을 출력할 때는 리드 저항이 그대로 오차에 얹히고, 낮은 저항일수록 그 비중이 커집니다. 그래서 COMP 키로 피교정기에 맞춰 4선, 2선 보상, 보상 끔 가운데 하나를 고릅니다.

접지도 미리 정해 두세요. EARTH 설정은 NORMAL LO를 접지에 연결하기 때문에, 피교정기 쪽 접지와 겹치면 접지 루프가 생깁니다. 접지는 한쪽에서만 잡고, 외부 가드가 필요할 때는 EXGRD를 씁니다.

같은 기종이 여러 대라면 MET/CAL로

같은 모델의 멀티미터를 여러 대 교정한다면 MET/CAL 절차로 시험점과 판정 기준을 고정해 두기를 권합니다. 작업자가 바뀌어도 같은 시험점, 같은 기준으로 교정하게 됩니다.

5522A에는 IEEE-488, RS-232 HOST, RS-232 UUT 포트가 있고, UUT 포트로는 700 시리즈 압력 모듈 같은 장치도 읽을 수 있습니다. 출력 정착 시간도 대부분의 기능과 범위에서 5초 미만이라, 자동 절차로 돌려도 기다리는 시간이 길지 않습니다.

5560A로 넘어가기 전에 대조할 것

5522A는 생산이 끝난 모델입니다. 수리·교정 지원 기간을 확인하면서, 대체 모델인 5560A로의 전환도 함께 검토해 두세요.

5560A는 DC 전압 6 ppm, 30 A 연속 출력, 최대 2 GHz 스코프 교정을 지원하고 MET/CAL과도 호환됩니다. 그렇다고 사양이 5522A와 같지는 않으니, 기존 업무에 영향이 없는지 아래 항목으로 대조해 보세요.

• 기존 MET/CAL 절차가 5560A에서 그대로 실행되는지
• 클램프미터 교정용 전류 코일 구성이 달라지는지
• 스코프 대역폭과 전력품질 옵션이 현재 업무에 맞는지
• TUR 4:1을 충족해야 하는 피교정기가 늘어나는지
