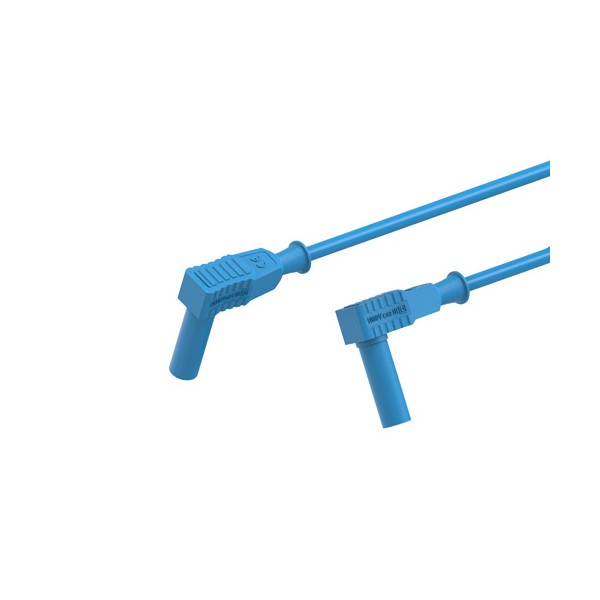

Electro-PJP 2410 테스트 리드 w/바나나 플러그 (4mm)

MODEL: 2410
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

전압 측정부터 전류 측정까지
한 규격으로 잇는 안전 리드

Electro-PJP Ø4mm 안전 바나나 테스트 리드

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 2060·2350·2410·2710·2310-IV는 1000 V CAT III·CAT IV 정격을 갖춘 Ø4mm 안전 바나나 테스트 리드(안전 플러그 계측 리드선)입니다. 직선·직각·스태커블·잭 형태 가운데 계측기 결선 조건에 맞는 모델을 고를 수 있습니다.

모델명 끝에 IV가 붙은 2350-IV·2410-IV·2310-IV는 CAT IV, 나머지는 CAT III 플러그입니다. 선재 단면적은 0.75~2.50 mm²이고 전류 정격은 12 A에서 36 A까지이므로, 전압 측정용 가는 선과 전류 측정용 굵은 선을 같은 플러그 규격으로 맞춰 운용할 수 있습니다. 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

1000 V

CAT III·CAT IV 플러그 정격

12 ~ 36 A

선재 단면적별 전류 정격

6단계

10 cm부터 200 cm까지 길이 선택

4가지

직선·직각·스태커블·잭 형태

특징

모델명으로 CAT 등급을 구분하는
Ø4mm 안전 리드

핵심 특징	현장에서 달라지는 점
모델명 끝 IV 표시	CAT IV 모델은 이름만 봐도 구분되므로, 작업 전에 인입부 점검용 리드를 혼동하지 않습니다.
직선·직각 플러그	단자가 위나 옆을 향한 계측기에서도 리드가 꺾이지 않고 자연스럽게 늘어져, 선재가 접히는 부위의 피로가 줄어듭니다.
스태커블 플러그(2710)	플러그 뒤쪽에 다른 플러그를 다시 꽂을 수 있어, 같은 단자에서 두 번째 측정선을 분기할 수 있습니다.
선재 단면적 4단계	측정 전류가 큰 회로에는 굵은 선을, 전압 확인에는 가는 선을 골라 리드의 무게와 유연성을 맞출 수 있습니다.
PP 절연체와 황동·CuBe 접점	니켈 도금 접점이 단자와 닿는 면의 접촉 저항을 낮추며, 금·니켈 도금(AuNi)은 요청하면 적용할 수 있습니다.

결선 설계

등급과 선재를
함께 읽는 법

리드 한 세트의 안전 등급은 구성 부품 가운데 정격이 가장 낮은 쪽을 따릅니다. 플러그가 CAT IV여도 한쪽 끝에 낮은 등급의 클립이나 프로브를 물리면 세트 전체가 그 등급이 됩니다. 그래서 주문 단계에서 반대쪽 끝단 부품의 등급까지 함께 정해야 합니다.

전류 용량은 선재 단면적으로 정해집니다. 0.75 mm²는 12 A, 1.00 mm²는 20 A, 1.50 mm²는 25 A, 2.50 mm²는 36 A입니다. 전압만 읽는 DMM 작업에는 가는 선이면 충분하고, 부하 전류를 흘리는 시험에는 굵은 선을 선택하세요.

단자 아래 공간을 비우는 직각 플러그

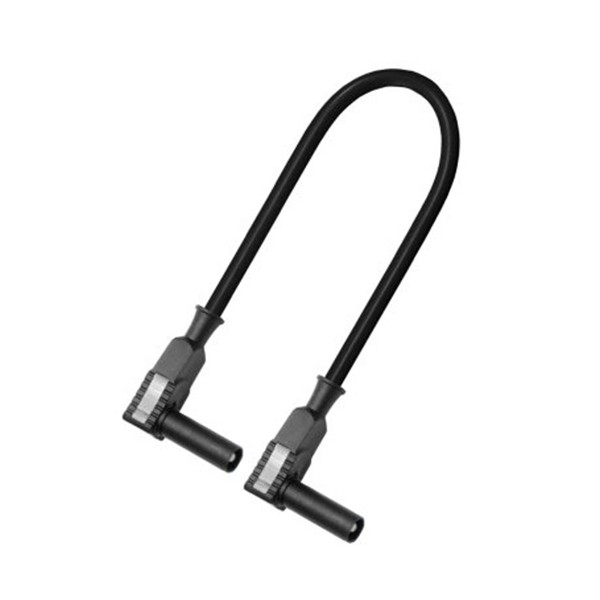

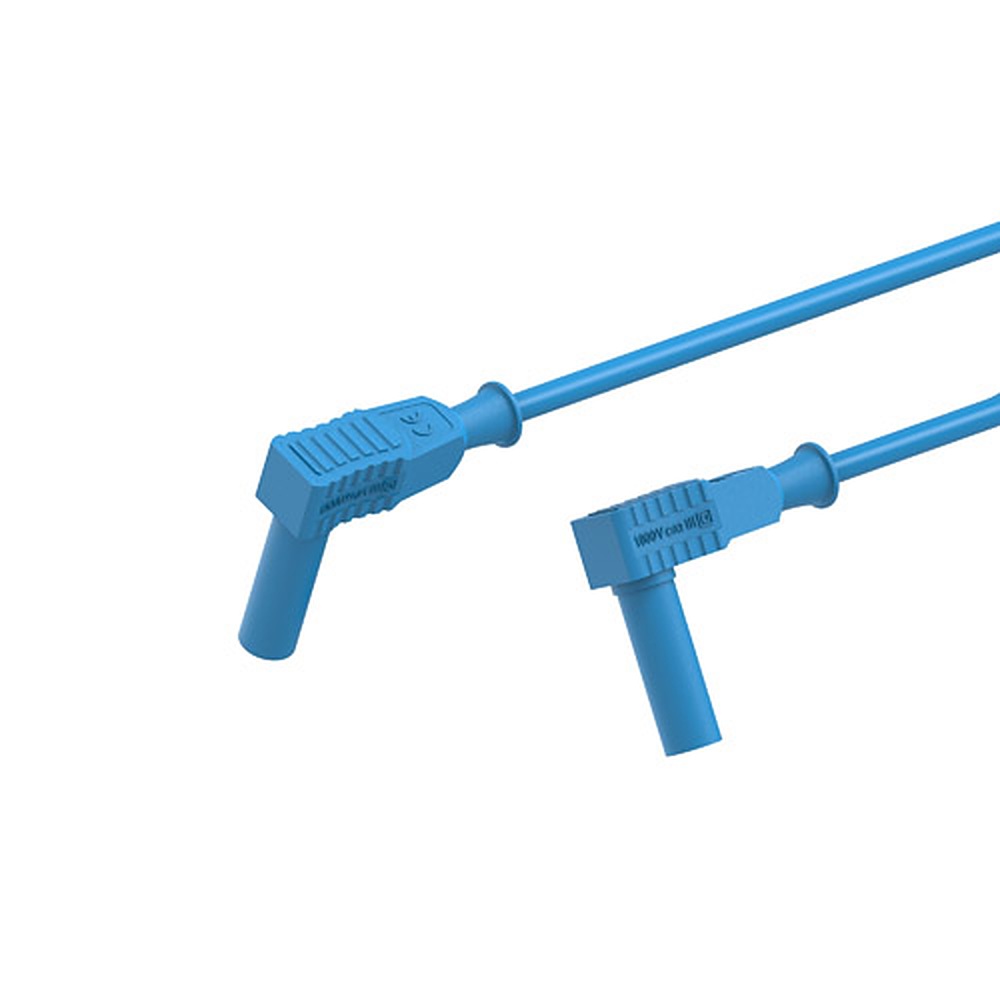

2350과 2410 계열은 플러그가 90도로 꺾여 케이블이 계측기 옆면 쪽으로 빠집니다. 전면 패널 아래에 다른 장비나 선반이 가까운 작업대에서도 리드가 눌리지 않습니다. 직선 형태인 2060·2310-IV는 단자 정면이 열린 벤치 위에서 사용하기에 알맞습니다.

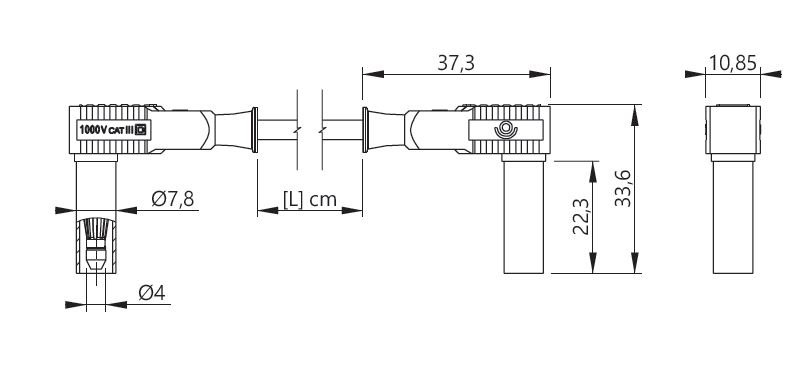

직각 바나나 플러그 테스트 리드의 치수도

사양

안전 리드 모델별
형태·정격과 공통 선재 사양

모델	품번 구성	형태	플러그 정격
2060	206[X]-IEC-[L]-#	Ø4mm 직선 안전 바나나 잭	1000 V CAT III
2350	235[X]-IEC-[L]-#	Ø4mm 안전 바나나 플러그, 직각 / 직선	1000 V CAT III
2350-IV	235[X]-IECIV-[L]-#	Ø4mm 안전 바나나 플러그, 직각 / 직선	1000 V CAT IV
2410	241[X]-IEC-[L]-#	Ø4mm 직각 안전 바나나 플러그	1000 V CAT III
2410-IV	241[X]-IECIV-[L]-#	Ø4mm 직각 안전 바나나 플러그	1000 V CAT IV
2710	271[X]-IEC-[L]-#	Ø4mm 스태커블 안전 바나나 플러그	1000 V CAT III
2310-IV	231[X]-IECIV-[L]-#	Ø4mm 직선 안전 바나나 플러그	1000 V CAT IV

시리즈 공통 사양

항목	사양
전류 정격	0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A
길이	10 · 25 · 50 · 100 · 150 · 200 cm
색상	6색(품번의 # 위치에서 지정)
절연체	PP
접점	황동, CuBe 니켈 도금 (AuNi 요청 시)
포장 수량	10
경제형(비표준)	2350·2310-IV에 있음, ≤30 VAC · ≤60 VDC 보호 (품번에서 IEC 또는 IECIV를 ECO로 교체)
품번 기호	[X] 선재 · [L] 길이 · # 색상

활용 분야

전기 설비 점검과
계측기 결선

분전반·배전반 전원 점검 — CAT III·IV 모델로 인입부와 분기 회로의 전압과 전류를 측정합니다.
전기 설비 유지보수 — 정기 점검 때 멀티미터와 클램프 어댑터의 입력 단자에 연결하는 기본 리드로 사용합니다.
계측기·시험 장비 결선 — Ø4mm 안전 단자를 갖춘 계측기와 시험 장비의 입력에 연결합니다.
교정실·시험실 — 여러 길이의 리드를 갖춰 두고 측정 배치에 따라 교체합니다.

선택 가이드

현장 조건에 맞는
안전 리드 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
CAT IV 환경에서 측정할 때	2310-IV · 2350-IV · 2410-IV	플러그 정격이 CAT IV라 인입부 같은 CAT IV 설비에 연결할 수 있습니다.
단자 정면이 열려 있는 벤치에서 쓸 때	2060 · 2310-IV	직선 형태라 단자 정면에서 곧게 꽂아 연결이 단순합니다.
리드를 옆으로 빼야 할 때	2350 · 2410	플러그가 직각이라 케이블이 단자 옆으로 빠져 앞쪽 공간을 비워 둡니다.
한 단자에서 측정선을 둘로 나눌 때	2710	스태커블 구조라 플러그 뒤에 다른 플러그를 꽂아 측정선을 나눌 수 있습니다.
저전압 시험만 하는 경제형이 필요할 때	2350 · 2310-IV 경제형	≤30 VAC · ≤60 VDC 범위의 비표준 보호 사양이라 저전압 시험에만 사용합니다.

구성·옵션

안전 리드 품번에서 정하는
선재·길이·색상

항목	내용
플러그 형태	직선 · 직각 · 스태커블 · 잭
길이 [L]	10 · 25 · 50 · 100 · 150 · 200 cm
선재 단면적 [X]	0.75 · 1.00 · 1.50 · 2.50 mm²
색상 #	6색 중 선택
금속부 도금	니켈 도금 기본, 금·니켈(AuNi) 요청 시

안전 리드와 함께 보는
Ø4mm 리드

2350·2410의 CAT III 모델을 CAT IV 설비에 연결해도 됩니까?
아닙니다. 접속 설비가 CAT IV라면 이름 끝에 IV가 붙은 2350-IV·2410-IV·2310-IV를 선택하세요. 반대쪽 끝에 클립이나 프로브를 붙인다면 그 부품의 등급도 같은 수준인지 함께 맞춰야 합니다.
안전 리드로 전류를 크게 흘릴 때 선재는 어떻게 고릅니까?
필요한 전류보다 정격이 높은 단면적을 고르세요. 0.75 mm²는 12 A, 2.50 mm²는 36 A까지 대응하므로 부하 전류가 큰 시험에는 굵은 쪽이 맞습니다. 굵은 선은 무게가 늘어나므로 케이블 정리 방식도 함께 고려하세요.
2350·2310-IV 경제형은 일반 모델과 무엇이 다릅니까?
경제형은 2350과 2310-IV에만 있는 비표준 사양으로, ≤30 VAC · ≤60 VDC 범위의 보호를 갖춥니다. 주문 품번의 IEC 또는 IECIV 부분을 ECO로 바꿔 지정하며, 상용 전원 회로에는 일반 CAT 모델을 사용하세요.
안전 리드 품번에서 길이와 색상을 한 번에 지정할 수 있습니까?
네, 품번의 [L]과 # 위치에서 한 번에 지정합니다. 측정선을 붉은색과 검은색으로 나눠 쓴다면 같은 길이로 맞춰 주문하면 결선 방향을 혼동하지 않습니다.
