Electro-PJP 한국 독점 공급 파트너

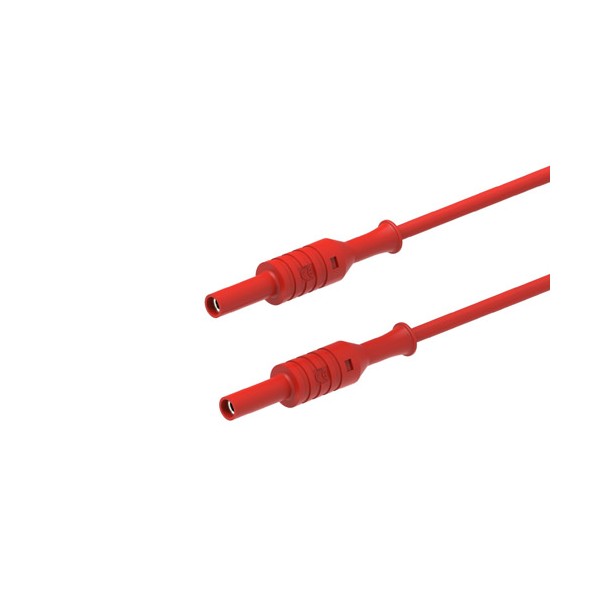

Electro-PJP 2060은 Ø4mm 안전 바나나 잭(암, Female)을 단 직선형 테스트 리드입니다. 정격은 1000 V CAT III이며 선재 단면적에 따라 12 A에서 36 A까지 흘릴 수 있습니다. (주)테솔이 국내에 공식 공급합니다.
절연체는 PP이고 접점은 황동과 CuBe에 니켈 도금입니다. 포장은 10개 단위입니다.
잭 형태

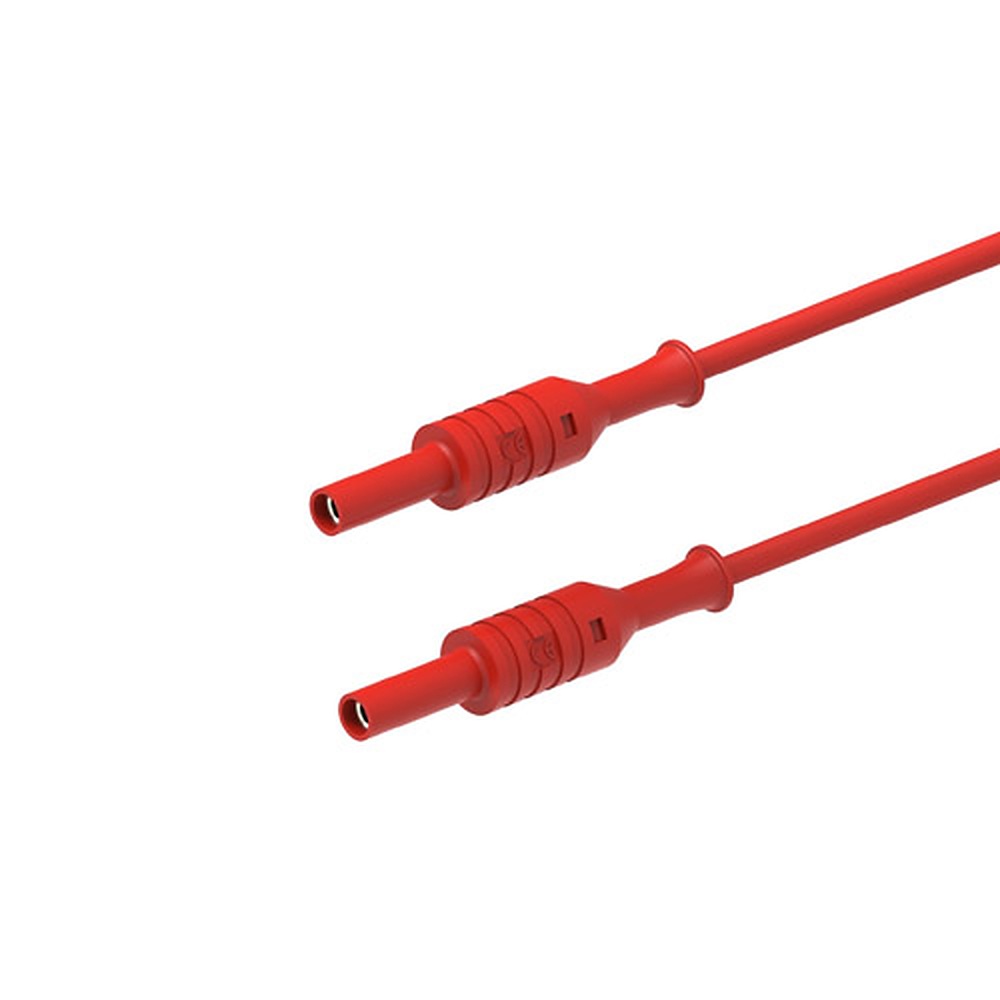

2060의 안전 바나나 잭
플러그가 아닌 잭(암) 형태라 핀이 나온 단자나 Ø4mm 플러그에 끼워 연결합니다. 형태는 직선형입니다.
선재 선택
0.75 mm²에서 2.50 mm²까지
선재는 PVC 또는 SIL이며 단면적은 0.75, 1.00, 1.50, 2.50 mm²입니다. 각각 12, 20, 25, 36 A가 대응합니다.
사양
2060 규격표
| 구분 | 내용 |
|---|---|
| 모델 | 2060 |
| 형태 | Ø4mm 안전 잭(암) 직선형 |
| 정격 | 1000 V CAT III |
| 선재별 전류 | 0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A |
| 길이 선택값 | 10 · 25 · 50 · 100 · 150 · 200 cm |
| 절연체 | PP |
| 접점 | 황동·CuBe, 니켈 도금(AuNi 도금은 요청 시) |
| 선재 | PVC 또는 SIL, 0.75 · 1.00 · 1.50 · 2.50 mm² |
| 포장 수량 | 10개 |

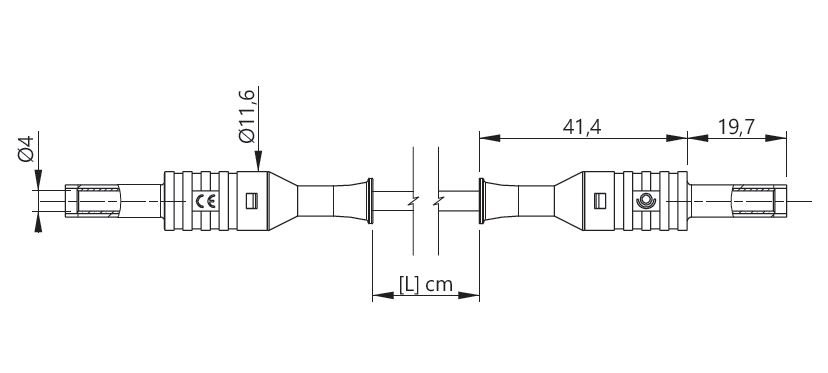

바나나 잭 테스트 리드의 치수도
같은 계열
2060과 플러그·CAT 등급이 다른 안전 리드
- 2350-IECIV — 1000 V CAT IV, 직각 / 직선 플러그
- 2350 — 1000 V CAT III, 직각 / 직선 플러그
- 2410-IECIV — 1000 V CAT IV, 직각 플러그
- 2410 — 1000 V CAT III, 직각 플러그
- 2710 — 1000 V CAT III, 스택형 플러그
- 2310-IECIV — 1000 V CAT IV, 직선 플러그
관련 제품
2060 주변의 슬리브·팁·퓨즈 리드
- Electro-PJP Ø4mm 600 V CAT II 슬리브 바나나 리드 (2210 · 2510)
- Electro-PJP 테스트 팁 + Ø4mm 바나나 플러그 리드 4xxx (D2 · D4)
- Electro-PJP 퓨즈 내장 바나나 플러그 리드 · 퓨즈 테스트 팁 (12xxx · 13xxx · 15xxx Fused)
2060은 플러그입니까 잭입니까?
Ø4mm 안전 바나나 잭(암)입니다.
2060의 정격은 얼마입니까?
1000 V CAT III입니다.
2060 선재 단면적별 전류는 얼마입니까?
0.75 mm² 12 A, 1.00 mm² 20 A, 1.50 mm² 25 A, 2.50 mm² 36 A입니다.
FAQ 자주묻는 질문
-
2060은 플러그입니까 잭입니까?
Ø4mm 안전 바나나 잭(암)입니다.
-
2060의 정격은 얼마입니까?
1000 V CAT III입니다.
-
2060 선재 단면적별 전류는 얼마입니까?
0.75 mm² 12 A, 1.00 mm² 20 A, 1.50 mm² 25 A, 2.50 mm² 36 A입니다.
