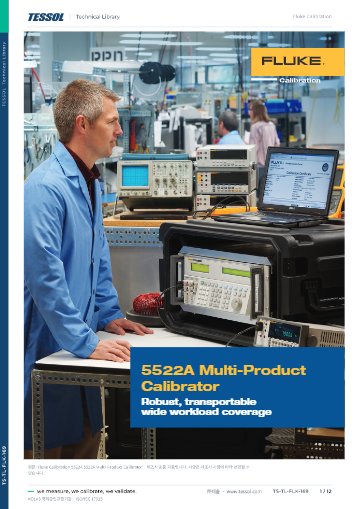

제품 자료: 5522A Multi-Product Calibrator 데이터시트(영문)

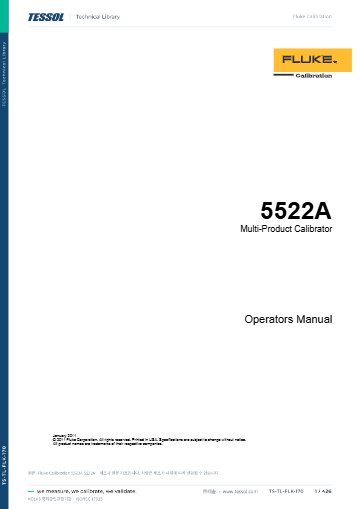

5522A 사용 설명서(영문)

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

멀티미터부터 전력 분석기까지
교정하는 다기능 교정기

Fluke Calibration 5522A 다기능 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5522A는 멀티미터와 클램프미터, 열전대·RTD 계측기, 전력 분석기까지 한 대로 교정하는 이동형 다기능 교정기(Multi-Product Calibrator)입니다. 1020 V와 20.5 A, 1100 MΩ 범위를 99 % 신뢰수준의 사양으로 출력합니다.

6 1/2자리 멀티미터까지 교정할 수 있는 출력 분해능을 갖췄고, 외부 전압 ±300 V 피크를 견디는 단자 보호 회로가 현장 교정 중 조작 실수로부터 본체를 보호합니다. 충격 흡수 케이스에 담아 옮기며, 앞뒤 도어를 떼면 장비를 꺼내지 않고도 교정할 수 있습니다. 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

6 1/2자리

교정 가능한 멀티미터 최대 자릿수

20.5 A

DC·AC 전류 출력 상한

1100 MΩ

저항 출력 상한

99 %

사양 신뢰수준

특징

5522A 한 대로 넓히는
교정 범위와 보호 기능

핵심 특징	현장에서 달라지는 점
단자 보호와 즉시 출력 해제	역 전원 보호, 즉시 출력 해제, 출력 단자 퓨즈를 갖춰 실수로 외부 전압이 걸려도 본체 손상을 막고 수리로 인한 공백을 줄입니다.
외부 전압 ±300 V 피크 보호	피교정 장치의 잔류 전압이나 배선 실수가 있어도 출력 단자가 견디는 범위가 분명해 현장 교정의 위험이 줄어듭니다.
600 MHz·1100 MHz 스코프 옵션	5522A/6과 5522A/1GHZ 중 교정할 스코프 대역폭에 맞춰 고를 수 있어 오실로스코프 교정기를 따로 두지 않아도 됩니다.
열전대 11종 출력·측정	B, C, E, J, K, L, N, R, S, T, U형을 모두 다뤄 온도 지시계와 공정 교정기의 열전대 입력을 한 대로 점검합니다.
압력 모듈 29종	Fluke 700 계열 압력 모듈을 연결하면 압력 게이지와 트랜스듀서의 지시값도 같은 벤치에서 측정할 수 있습니다.
전력 품질 옵션	합성 고조파와 플리커, 새그·스웰 시뮬레이션으로 전원 품질 분석기의 응답을 점검합니다.
이동형 케이스	손잡이와 바퀴가 달린 충격 흡수 케이스에 담아 설비 현장까지 옮길 수 있습니다.

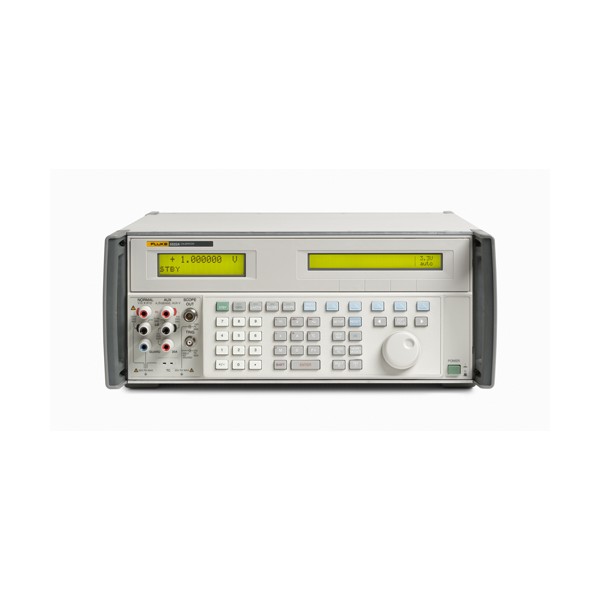

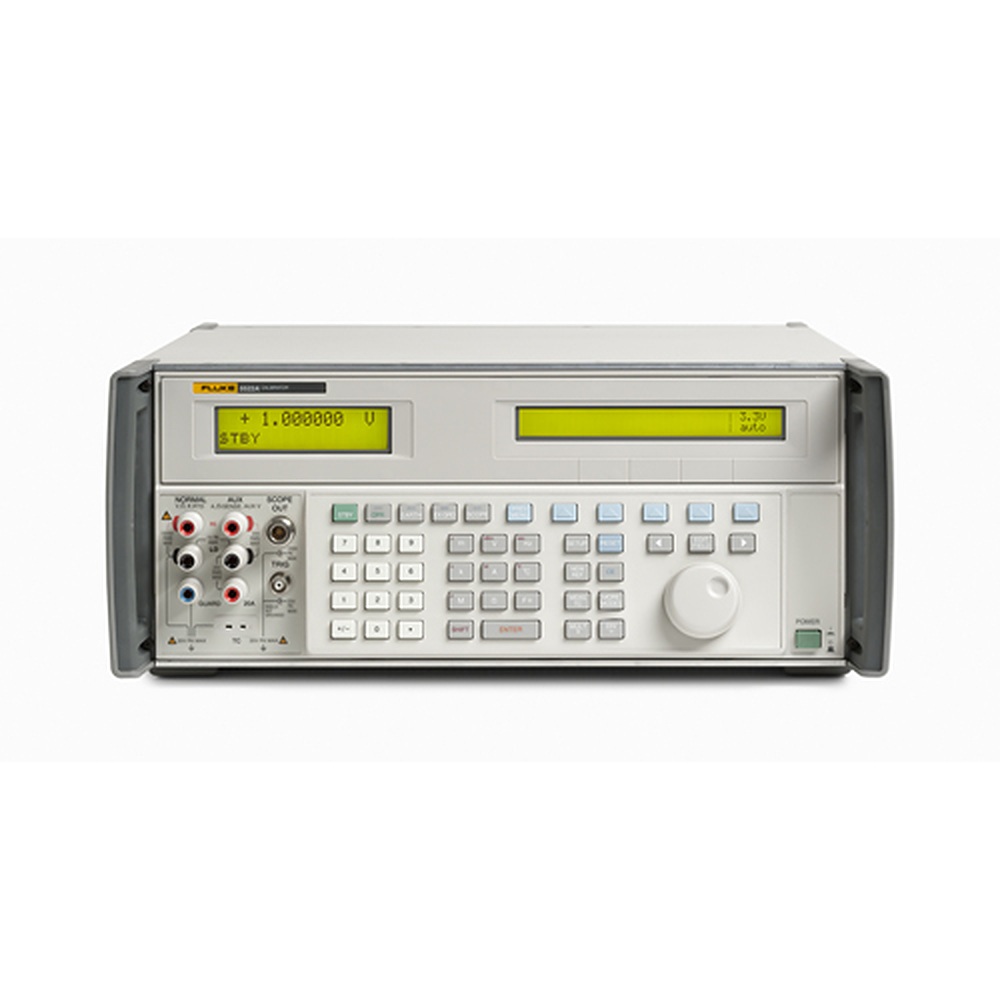

이중 표시창과 키패드, 출력 단자가 있는 교정기 전면

신뢰수준

5522A 99 % 신뢰수준과
DC 전압 Best 사양

5522A의 확장 사양은 99 % 신뢰수준 기준입니다. DC 전압 Best 사양은 0 ~ 329.9999 mV 범위에서 1년 ±(20 ppm + 1 µV), 90일 ±(15 ppm + 1 µV)이며 교정 온도 ±5 °C 조건을 전제로 합니다. 95 % 신뢰수준으로 공개된 교정기와 비교하려면 신뢰수준을 같은 기준으로 환산한 뒤 맞대어 보세요.

측정 확장

스코프 교정과
전력 품질 옵션 구성

스코프 옵션은 레벨 사인파 5 mV ~ 5.5 Vpp를 50 kHz ~ 600 kHz에서 출력하고, 1100 MHz까지는 최대 3.5 Vpp를 출력합니다. 에지 상승 시간은 300 ps 미만이며 다중 트리거 기능을 갖췄습니다. 전력 품질 교정 옵션은 합성 고조파, 플리커, 새그·스웰 시뮬레이션 모드로 나뉘므로, 전원 분석기를 교정하는 실험실은 구매 단계에서 옵션 여부를 정해 두세요.

스코프 대역폭에 맞춘 옵션 선택

5522A/6은 600 MHz, 5522A/1GHZ는 1100 MHz까지 교정합니다. 교정할 스코프의 대역폭이 600 MHz를 넘으면 1100 MHz 옵션이 필요하고, 그 이하라면 600 MHz 옵션으로 충분합니다.

이동 교정

5522A 현장 교정용
케이스와 증폭기

5522A/CARRYCASE는 충격 흡수형이며 손잡이와 바퀴가 달려 설비 현장으로 옮기기 쉽습니다. 클램프미터 교정에는 5500A/COIL을, 120 A까지의 전류 확장에는 52120A를 별매로 조합합니다. 이동이 잦은 장비라면 운반 뒤 예열 시간을 일정에 넣어 두세요.

앞뒤 도어를 뗀 상태의 현장 교정

앞뒤 도어를 분리하면 케이스에서 본체를 꺼내지 않은 채 전면 출력 단자와 후면 인터페이스를 사용할 수 있습니다. 설비 옆에서 리드를 연결하는 시간이 짧아지므로 이동 교정이 잦은 팀에 적합합니다.

사양

5522A 출력 범위와
상세 사양

항목	사양
DC 전압	0 ~ ±1020 V
DC 전류	0 ~ 20.5 A
AC 전압	1 mV ~ 1020 V, 10 Hz ~ 500 kHz
전압·주파수 곱	1000 V @ 10 kHz, 330 V @ 100 kHz
AC 전류	29 µA ~ 20.5 A, 10 Hz ~ 30 kHz
파형	사인, 사각, 삼각, 잘린 사인
저항	0 Ω ~ 1100 MΩ
커패시턴스	220 pF ~ 110 mF
전력 (팬텀 부하)	20.9 kW
위상 제어	0.01°
위상 동기	지원
열전대 (소스·측정)	B, C, E, J, K, L, N, R, S, T, U (10 µV/°C)
RTD (소스 온도)	Pt 385-100 Ω, Pt 3926-100 Ω, Pt 3916-100 Ω, Pt 385-200 Ω, Pt 385-500 Ω, Pt 385-1000 Ω, PtNi 385-120 Ω (Ni120), Cu 427 10 Ω
압력 측정	Fluke 700 계열 압력 모듈 29종
주파수 불확도	2.5 ppm 미만
외부 기준 주파수	10 MHz 입력 지원
인터페이스	RS-232, IEEE 488
DC 전압 Best 사양 (0 ~ 329.9999 mV)	1년 ±(20 ppm + 1 µV), 90일 ±(15 ppm + 1 µV), 교정 온도 ±5 °C 기준
사양 신뢰수준	99 %
오실로스코프 교정 (옵션)	레벨 사인파 5 mV ~ 5.5 Vpp (50 kHz ~ 600 kHz), 1100 MHz에서 최대 3.5 Vpp, 상승 시간 300 ps 미만, 다중 트리거 기능
스코프 옵션 모델	5522A/6: 600 MHz, 5522A/1GHZ: 1100 MHz
전력 품질 교정 (옵션)	합성 고조파, 플리커 시뮬레이션, 새그·스웰 시뮬레이션 모드
보호 기능	역 전원 보호, 즉시 출력 해제, 출력 단자 퓨즈 (외부 전압 ±300 V 피크까지)
교정 문서	17025 공인 교정 보고서 포함

활용 분야

멀티미터에서 전력계까지
5522A 교정 현장

휴대용·벤치형 멀티미터 — 6 1/2자리 멀티미터까지 전압·전류·저항 교정점을 처리합니다.
클램프미터 — 5500A/COIL을 연결해 전류 클램프와 클램프미터를 교정합니다.
열전대·RTD 계측기 — 온도 지시계, 데이터 로거, 공정 교정기의 센서 입력을 교정합니다.
전력·전원 분석기 — 전력계와 전원 고조파 분석기를 팬텀 부하 전력과 품질 옵션으로 점검합니다.

선택 가이드

5522A와 5560A
비교 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
스코프를 1100 MHz까지 교정하면 충분할 때	5522A	DC·AC 전류 상한 20.5 A, 저항 상한 1100 MΩ에 신뢰수준 99 % 사양을 갖추고, 스코프 옵션으로 1100 MHz까지 교정합니다.
2 GHz 스코프 교정과 30.2 A 전류가 필요할 때	5560A 계열	DC·AC 전류 상한 30.2 A, 저항 1200 MΩ에 7인치 컬러 터치스크린을 갖춰 전류와 스코프 대역 요구가 높은 실험실에 맞습니다.
AC 전압 하한 주파수를 3 Hz까지 낮추고 싶을 때	5560A 계열	AC 전압 주파수 범위가 3 Hz ~ 500 kHz로 낮은 주파수까지 내려가며, 신뢰수준은 95 %입니다.

구성·옵션

5522A 스코프 옵션과
별매 액세서리

5522A/6 — 600 MHz 오실로스코프 교정 옵션입니다.
5522A/1GHZ — 1100 MHz 오실로스코프 교정 옵션입니다.
5522A/CARRYCASE — 충격 흡수형 운반 케이스로 손잡이와 바퀴가 달려 있습니다.
5500A/COIL — 클램프미터 교정용 50턴 코일입니다.
52120A — 120 A까지 전류를 증폭하는 별매 증폭기입니다.
MET/CAL Plus — 교정 절차를 자동화하는 소프트웨어입니다.

교정 관리

5522A 교정 주기와
KOLAS 교정 확인

교정 주기는 요구 불확도와 사용 빈도, 사용 방법, 장비 안정도를 보고 사용자가 정하며, 오래 사용한 장비는 교정 이력의 변화량을 보며 조정합니다. 5522A 본체에는 17025 공인 교정 보고서가 함께 들어 있으며, 이후 정기 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 문의해 주시면 확인해 드립니다.

5522A와 비교해 볼
다기능 교정기

5522A와 5560A의 사양을 바로 비교해도 됩니까?
아닙니다. 신뢰수준이 5522A는 99 %, 5560A는 95 %로 달라서 그대로 맞대면 오차가 다르게 보입니다. 같은 신뢰수준으로 환산한 뒤 비교하세요.
5522A 스코프 교정 옵션은 어떤 대역폭까지 지원합니까?
5522A/6은 600 MHz, 5522A/1GHZ는 1100 MHz까지 교정합니다. 교정 대상 스코프의 대역폭 중 가장 높은 값을 기준으로 옵션을 고르세요.
5522A로 어떤 계측기를 교정할 수 있습니까?
휴대용과 벤치형 멀티미터를 6 1/2자리까지 교정하며, 전류 클램프, 열전대·RTD 계측기, 공정 교정기도 대상입니다. 데이터 로거, 연속 기록계, 전력계, 전원 고조파 분석기, 패널 미터, 압력 게이지와 트랜스듀서, 삼상 전력 미터도 교정할 수 있습니다.
5522A를 현장으로 옮겨 교정할 수 있습니까?
네, 5522A/CARRYCASE에 담아 옮기고, 앞뒤 도어를 떼면 장비를 꺼내지 않고 교정할 수 있습니다. 케이스는 충격 흡수형이며 손잡이와 바퀴가 달려 있습니다.
5522A의 교정 주기는 누가 어떻게 정합니까?
사용자가 정합니다. 요구 불확도와 사용 빈도, 사용 방법, 장비 안정도를 함께 보고 정하며, 오래 사용한 장비는 이력의 변화량으로 조정하세요.
